CRITO 185Power připojovací svorky
Systém přípojnic s roztečí 185 mm se dále rozšiřuje o připojovací komponenty CRITO 185Power.

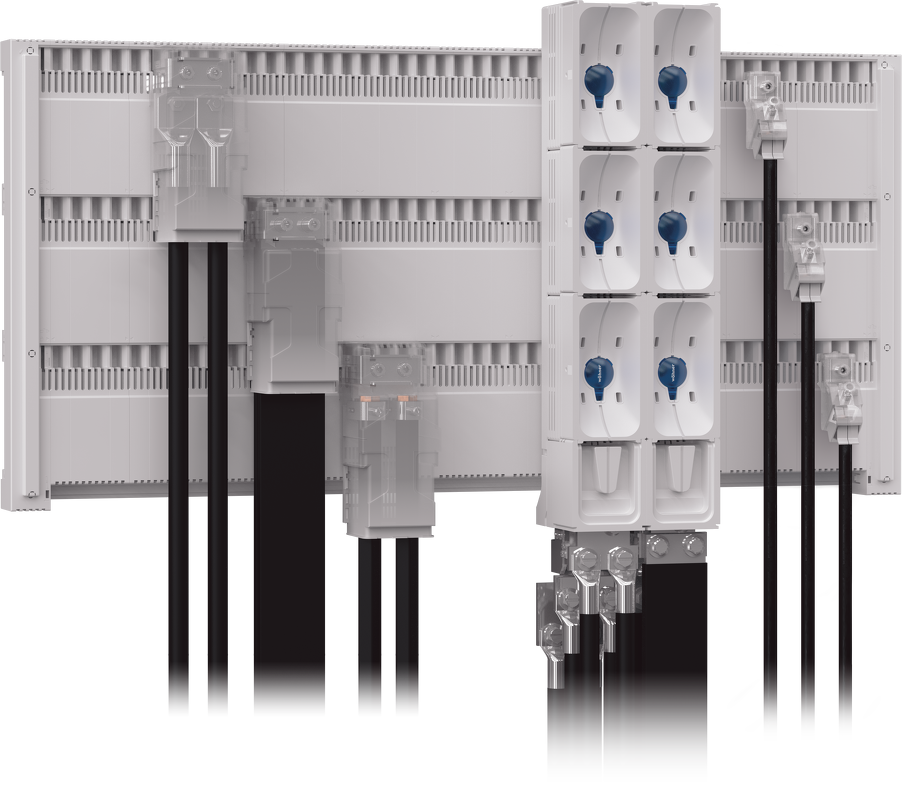

V oblasti přívodů, respektive vývodů elektrické energie se Wöhner vydává zcela novým směrem. Obojí lze provést volitelně pomocí připojovacích terminálů nebo modulů CRITO 185Power. Tato řešení umožňují připojení vodičů o kruhovém průřezu, plochých vodičů a kabelových ok. Tak lze pomocí jednotlivých komponentů dostat přímo na přípojnici proud až 1600 A. Možnosti připojení jsou zcela kompatibilní se systémem krytí CrossLink.
Přípojnicový systém 185mm
Připojovací moduly CRITO 185Power
Pro variabilní napájení a spojení se systém přípojnic chráněným před nebezpečným dotykem existují tři možnosti upevnění:

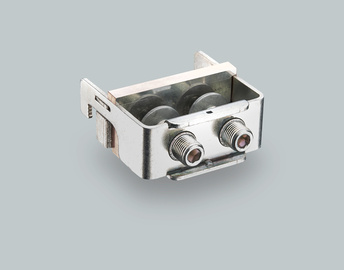

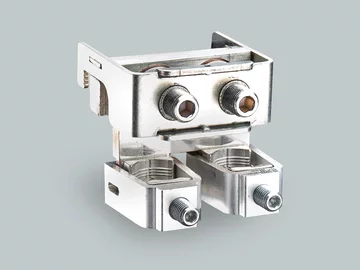

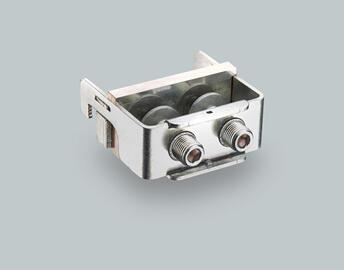

- Připojovací svorky vodiče na měď a hliník. Jsou vhodné pro vodiče kruhového průřezu až do průměru 300mm2
- Připojení plochého vodiče pro jeden až dva lamelové ploché vodiče šířky 60mm resp. 80mm

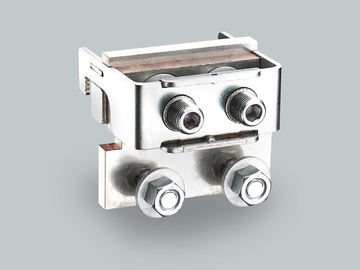

- Šroubové připojení M12 lze využít aý pro 4 kabelová oka

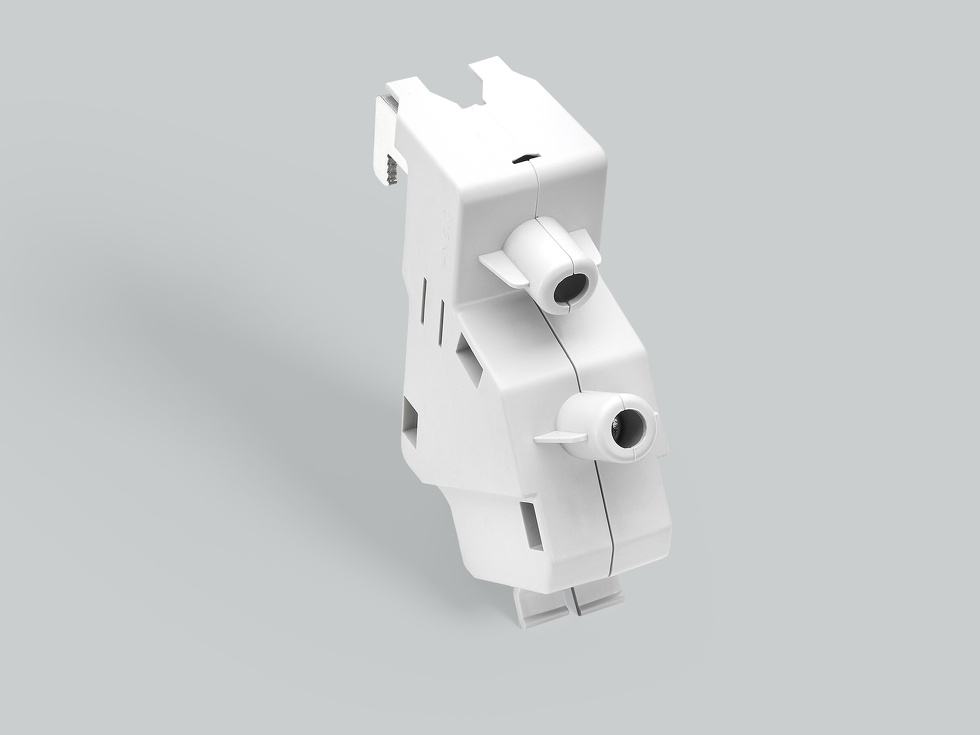

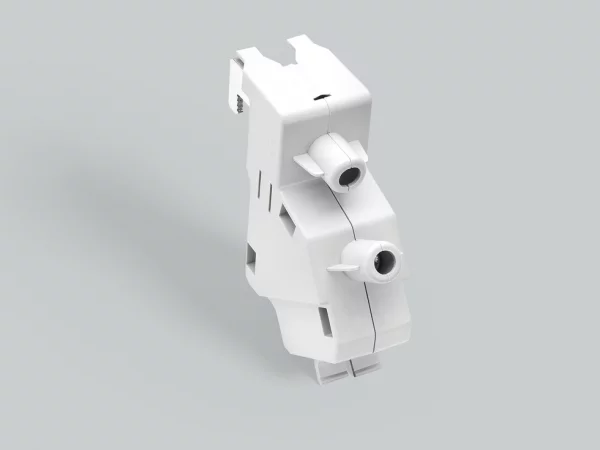

PLUS NOVĚ DODÁVANÝ KOMPAKTNÍ PŘIPOJOVACÍ MODUL S ÚPLNOU OCHRANOU PŘED NEBEZPEČNÝM DOTYKEM DO 500A.
V-svorka pro připojení průřezů 7 - 240mm2 umožňuje úsporné uspořádání nad sebou.

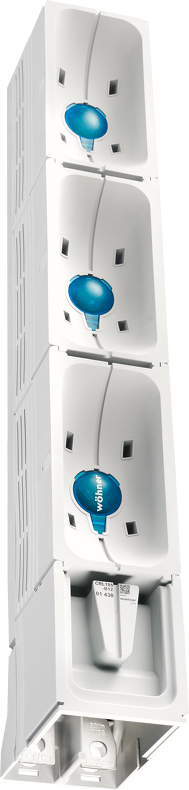

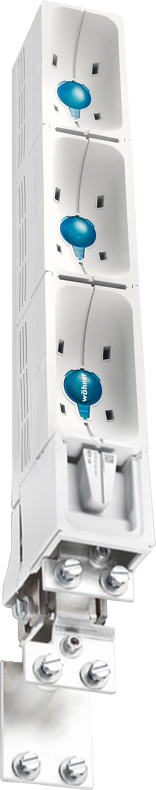

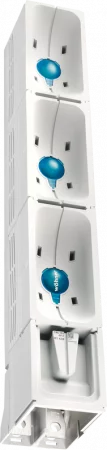

Přípojovací terminál - svorkovnice CRITO 185Power
Možnosti připojení při konstrukční šířce modulu jen 100mm:
- Měděné lamelové přípojnice do velikosti 80 x 10mm
- Svorky pro připojení vodičů z mědi a hliníku do 400mm2
- Kabelová oka 3 x 240mm2 nebo 2 x 300mm2
