Svorky - univerzální

CRITO 185Power připojovací moduly ve třech verzích, připojovací svorkovnice pro připojení vodičů kruhového a plochého průřezu a rovněž kabelových ok a kompaktní připojovací modul s úplnou ochranou před nebezpečným dotykem. Dále pak jako příslušenství svorky pro montáž pojistkových odpínačů QUADRON na krytý a nekrytý systém.
Dostupnost: Skladem v GHV
Vybrat variantu (6)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Svorky - univerzální (6)

Filtrace
Skladem

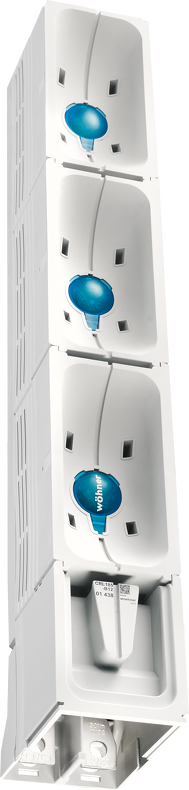

01438
Připojovací lišta 185Power
CRITO 3P, M12
3P; šroubové připojení: M12; pro 2 kabelová oka 240mm2; jmenovitý proud (IEC): 800A; jmenovité napětí (IEC): 690V AC;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 01438.000
EAN: 4021267014384
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

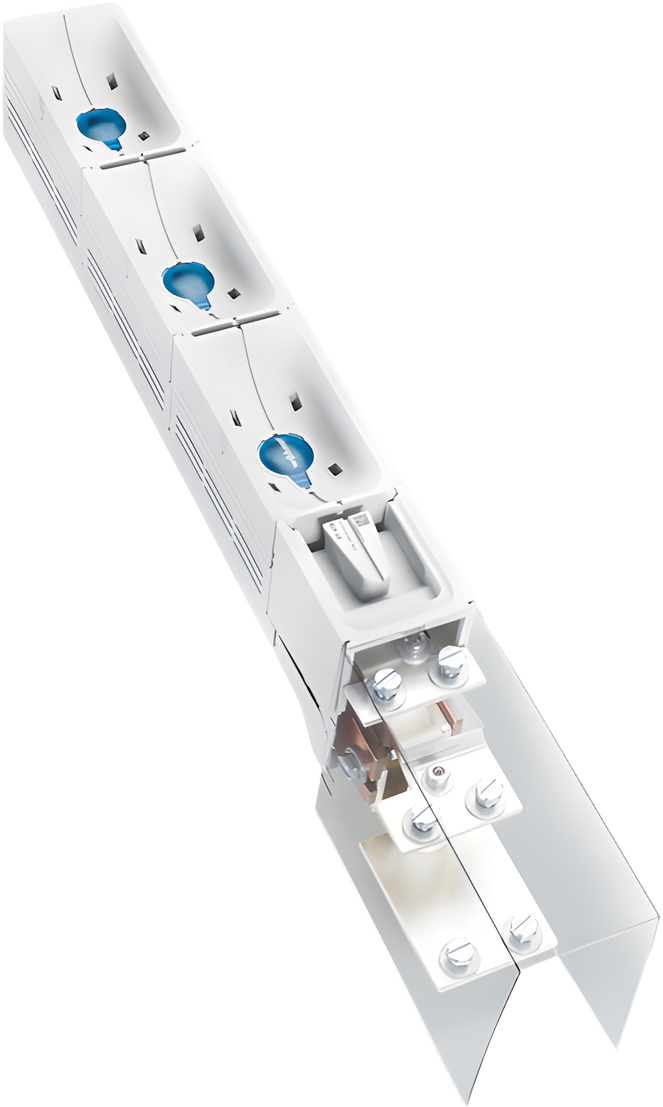

CRITO 3P, M12, kryt Připojovací lišta 185Power
Připojovací lišta 185Power
CRITO 3P, M12, kryt
3P; šroubové připojení: M12; pro 3 kabelová oka 300mm2, 4 kabelová oka 240mm2 nebo lamelové přípojnice 80x10mm; včetně krytu připojovacího prostoru; jmenovitý proud (IEC): 1400A; jmenovité napětí (IEC): 690V AC;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 01439.000
EAN: 4021267014391
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

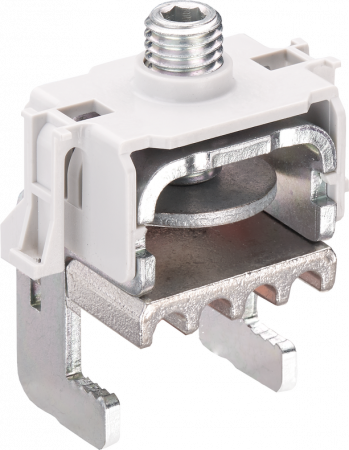

01423
Připojovací modul 185Power
Svorka CRITO 300mm2, s krytem
Připoj: kruhový vodič Cu/Al 70-240(splétaný kruhový vodič, sektorový, pevný)mm2; s krytem; jmenovitý proud (IEC): 500A; jmenovité napětí (IEC): 690V AC;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 01423.000
EAN: 4021267014230
Záruka: 24 m.
Skladem v GHV
skladem 3 ks
Na dotaz
Poptejte cenu
Porovnání

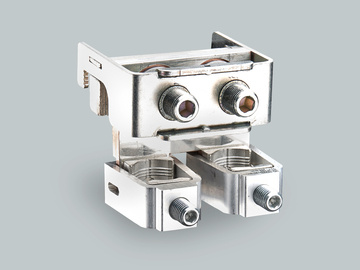

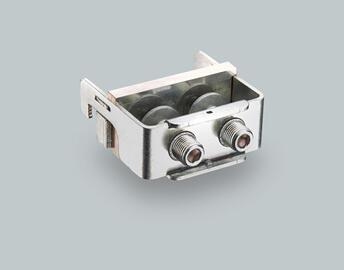

01441
Připojovací modul 185Power
CRITO 2x120-300mm2
Připoj: kruhový vodič 2x120 - 300 mm2;
sektorový vicežilový vodič: 2x150 - 300mm2;
bez krytu; jmenovitý proud (IEC): 1000A; jmenovité napětí (IEC): 690V AC;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 01441.000
EAN: 4021267014414
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání

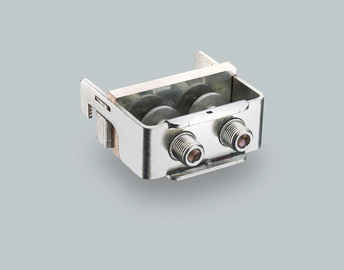

01442
Připojovací modul 185Power
CRITO fl. 2x50-80x10
Připoj: flexibilní měď min.1/2x50x10mm a max.1/2x80x10mm; bez krytu; jmenovitý proud (IEC): 1400A; jmenovité napětí (IEC): 690V AC;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 01442.000
EAN: 4021267014421
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

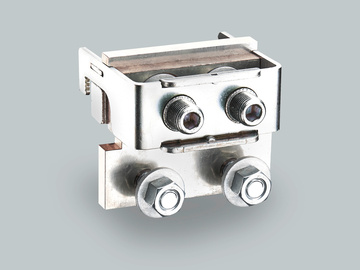

01443
Připojovací modul 185Power
CRITO 4xM12
Připoj: 4x kabelové oko M12; bez krytu; jmenovitý proud (IEC): 1600A; jmenovité napětí (IEC): 690V AC;
Pro přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
OBJ: 01443.000
EAN: 4021267014438
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k Svorky - univerzální

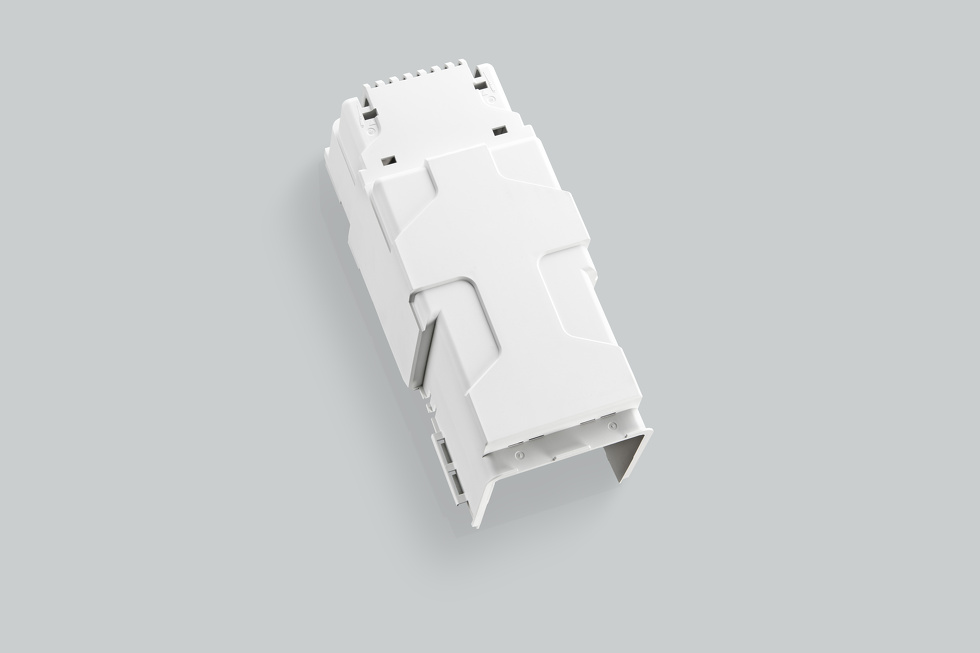

01437
185Power
Kryt pro připojovací modul
Kryt vhodný pro připojovací moduly 01441.000, 01442.000, 01443.000;
OBJ: 01437.000
EAN: 4021267014377
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

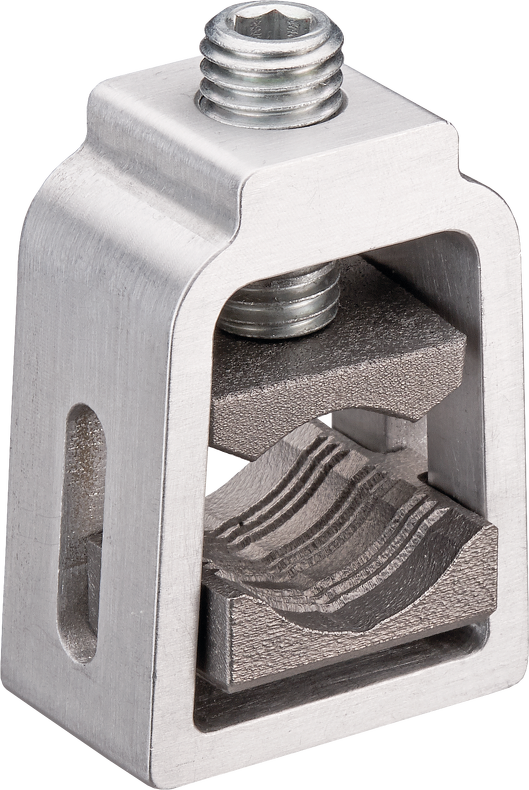

33736
185Power
Terminálová svorka 120-300mm2
Pro pojistkový odpínač velikosti NH1-NH3; pro Cu/Al; pro Al není bezúdržbová; 1x185mm2-240mm2 sm; 1x70mm2-300mm2 se; 1x120mm2-300mm2 rm;
OBJ: 33736.000
EAN: 4021267337360
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

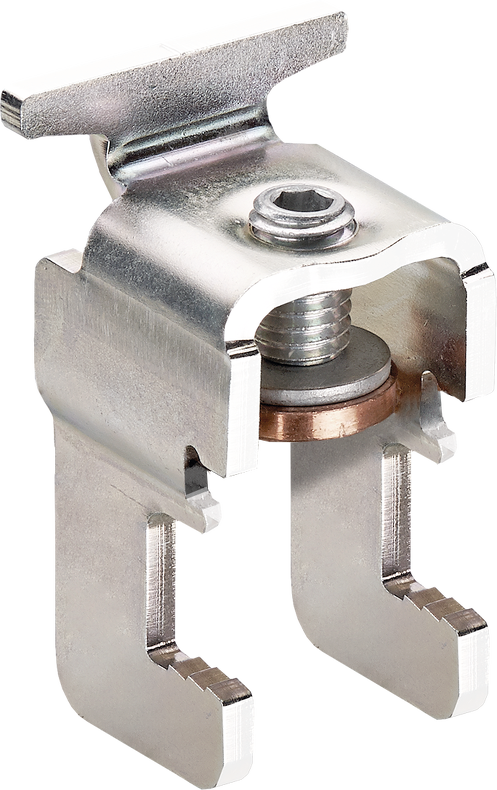

33738 - svorka na krytý systém, NH 1/2/3
185Power
Třmenová svorka pro QUADRON, NH 1-3, krytý
Svorka pro QUADRON 185Power, montáž bez vrtání při použití ochranných modulů proti dotyku CrossLink; velikost 1 - 3;
OBJ: 33738.000
EAN: 4021267337384
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33739 - svorka na nekrytý systém, NH 00
185Power
Třmenová svorka pro QUADRON, NH 00, nekrytý
Svorka pro QUADRON 185Power, montáž bez vrtání; velikost 00;
OBJ: 33739.000
EAN: 4021267337391
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
33740 - svorka na nekrytý systém, NH 1/2/3
185Power
Třmenová svorka pro QUADRON, NH 1-3, nekrytý
Svorka pro QUADRON 185Power, montáž bez vrtání; velikost 1 - 3;
OBJ: 33740.000
EAN: 4021267337407
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

CRITO 185Power připojovací lištová svorkovnice

Umožňuje připojení vodičů kruhového a plochého průřezu a rovněž kabelových ok do 1400A při šířce modulu jen 100 mm. Montáž se provádí pomocí závěsných svorek na modulech CrossLink s ochranou před nebezpečným dotykem nebo přímo pomocí šroubů na přípojnice.

  • šroubové připojení - M12, 3 kabelová oka 300mm2, 4 kabelová oka 240mm2 nebo lam. Cu 80x10
  • 3-pólová varianta
  • prodoudové varianty 800A a 1400A


CRITO 185Power připojovací moduly

Montáž těchto svorek je možná současně s moduly ochrany před nebezpečným dotykem CrossLink nebo přímo na přípojnici.  Tyto moduly existují ve třech verzích:

  • s rámovou svorkou (2x300mm2)
  • pro kabelová oka (4xM12)
  • pro ploché měděné vodiče do rozměrů 80 x 10 mm (2x)

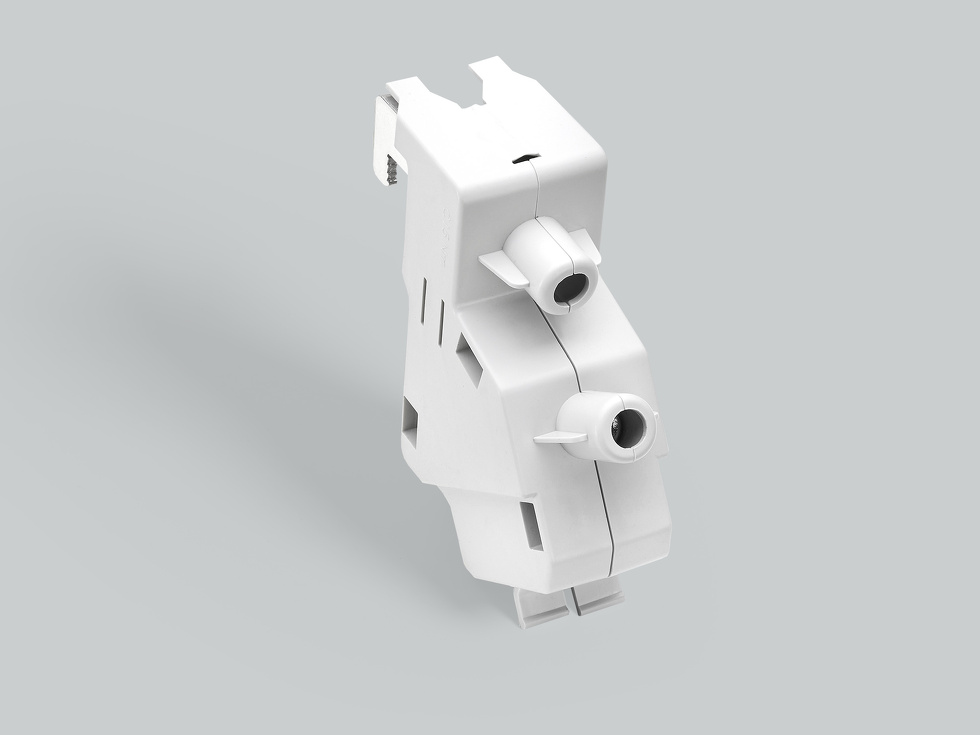

Připojovací modul s úplnou ochranou před nebezpečným dotykem do 500A. V svorka pro připojení průřezů 7 - 240mm2 umožňuje úsporné uspořádání nad sebou. Montáž je možná současně s moduly ochrany před nebezpečným dotykem CrossLink nebo přímo na přípojnici.


Příslušenství pro montáž odpínačů QUADRON

Třmenové svorky se vyrábějí ve dvou velikostech: velikost NH 00, NH 1-3 a ve dvou provedeních, a to jak pro krytý, tak i pro nekrytý systém:

  • svorky pro systém s krytím proti doteku
  • svorky pro nekrytý systém
  • jednoduchá montáž bez vrtání
  • jednoduché připojení komponentů




Rozšířené informace

CRITO 185Power 3-pólová připojovací lištová svorkovnice

Objednací čísloJmenovitý proudŠířkaPopis
01438.000*   800 A 100 mm Šroub M12
01439.000**

1400 A

100 mm

Pro 3 kabelová oka 300mm2 (posun uspořádání), pro 4 kabelová oka 240mm2 nebo lam. Cu 80x10

 * Proudový transformátor může být integrován do připojovací lišty

** proudová zatížitelnost 1400 A u šroubového kontaktu, 1200 A u kontaktu pomocí hákové svorky



CRITO 185Power připojovací moduly

Objednací čísloVelikostPopis
01423.000 42 mm S krytem, pro přímé připojení kabelu, Cu / Al až do 240mm2
01441.000*

98 mm

Bez krytu, pro přímý kabelový přívod, 2 rámové svorky 300mm2

01442.000*

98 mm

Pro lam. Cu max. 2 x 80 x 10

01443.000*

98 mm

Pro kabelová oka M12

* Kryt pro připojovací modul (1-pólový) vč. zadní ochrany proti nebezpečnému dotyku 01437.000 není součástí balení



Příslušenství pro montáž odpínačů QUADRON

Objednací čísloVelikostPopis
33737.000 NH 00 Svorka pro krytý systém s ochranou proti doteku
33738.000

NH 1/2/3

Svorka pro krytý systém s ochranou proti doteku

33739.000

NH 00

Svorka pro nekrytý systém

33740.000

NH 1/2/3

Svorka pro nekrytý systém
