Pojistková technika

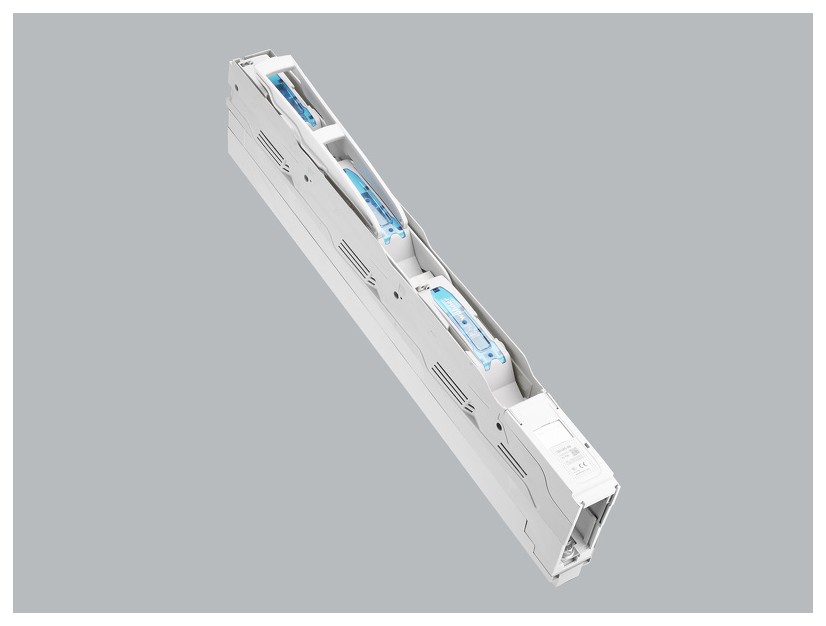

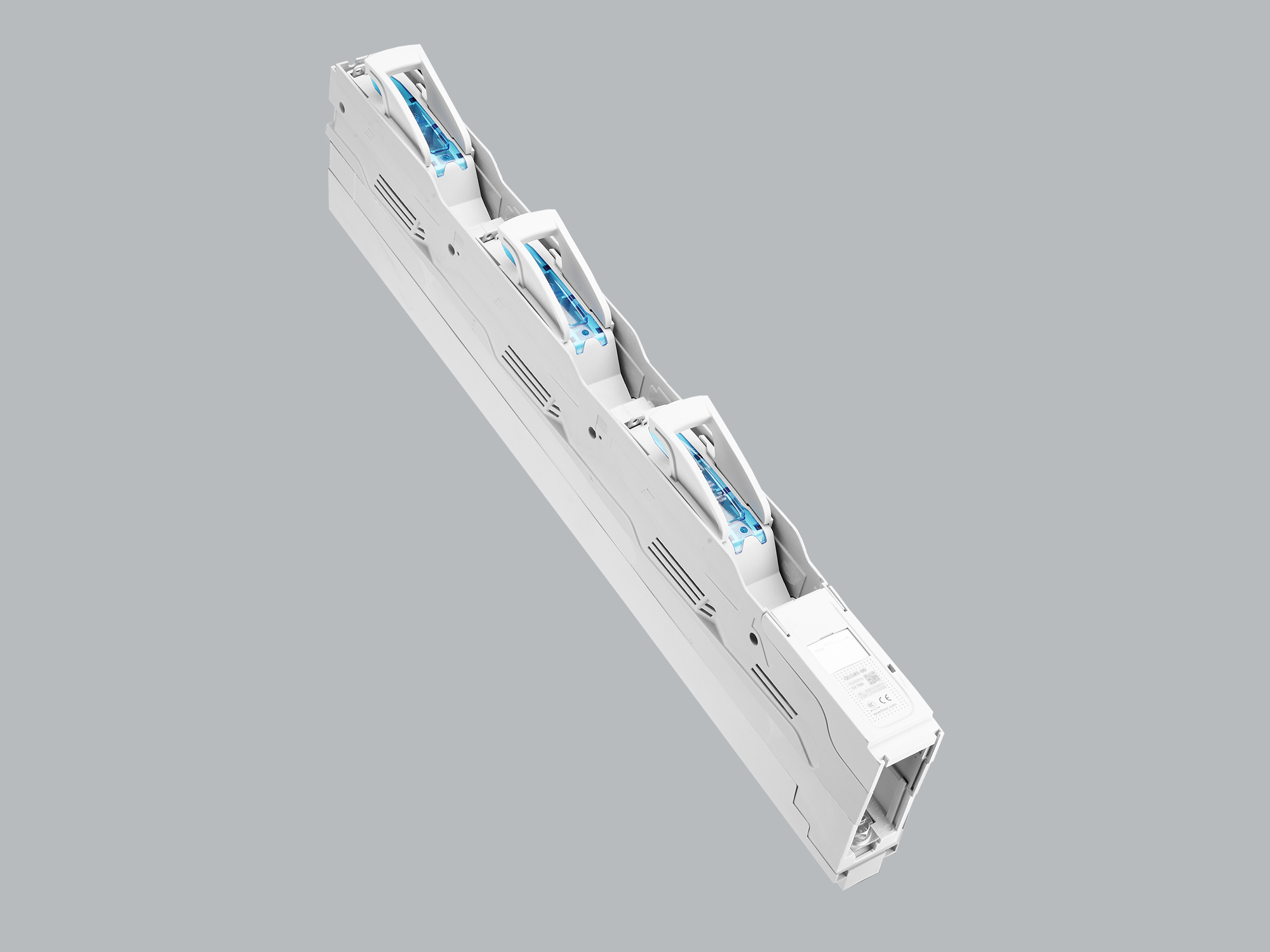

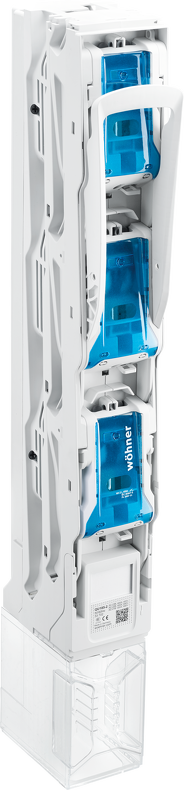

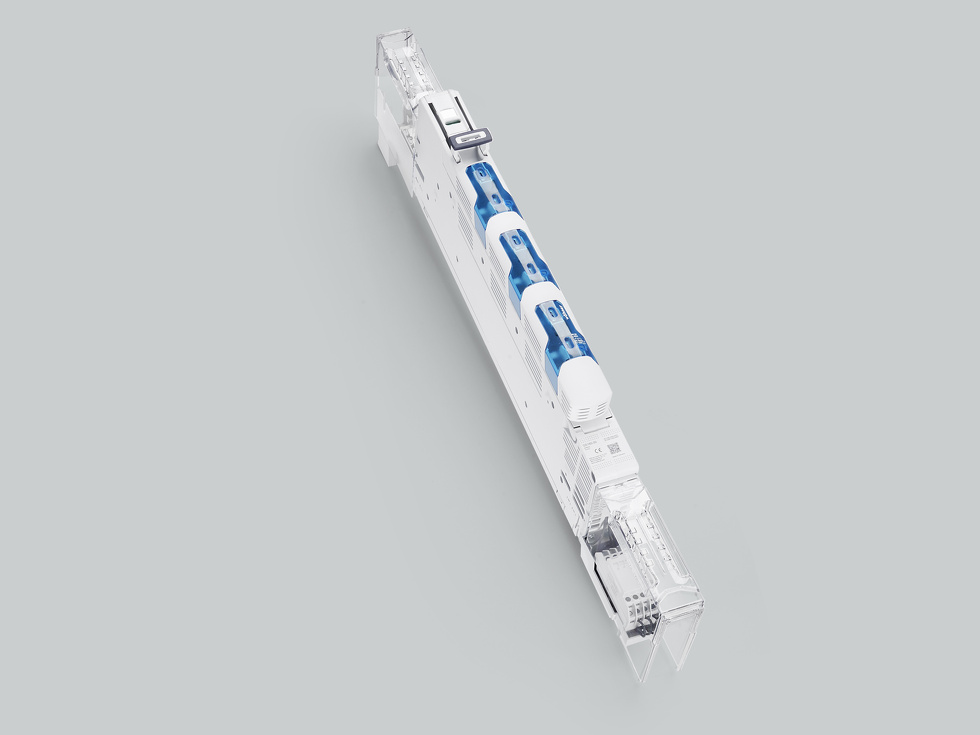

Pojistkové odpínače a pojistkové spodky pro NH nožové pojistky velikosti NH00 - NH3. Pro jmenovité proudy 160A, 250A, 400A a 630A.

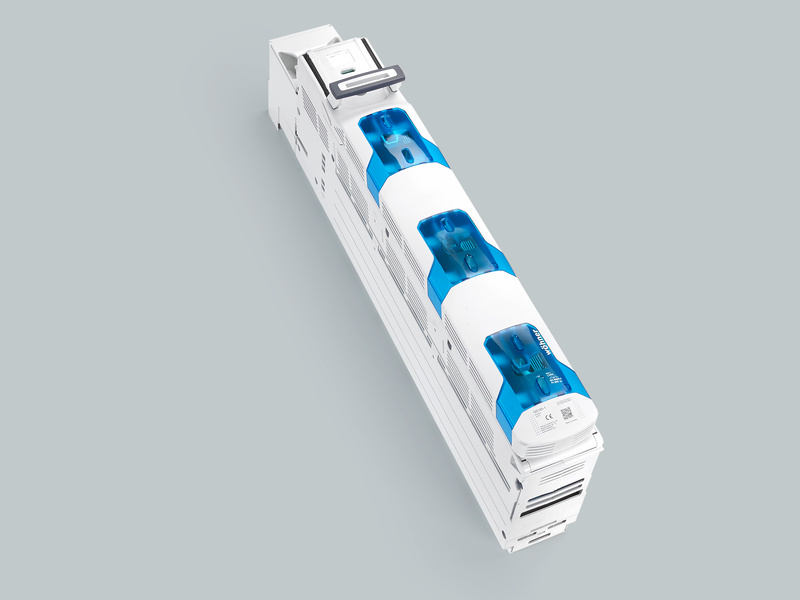

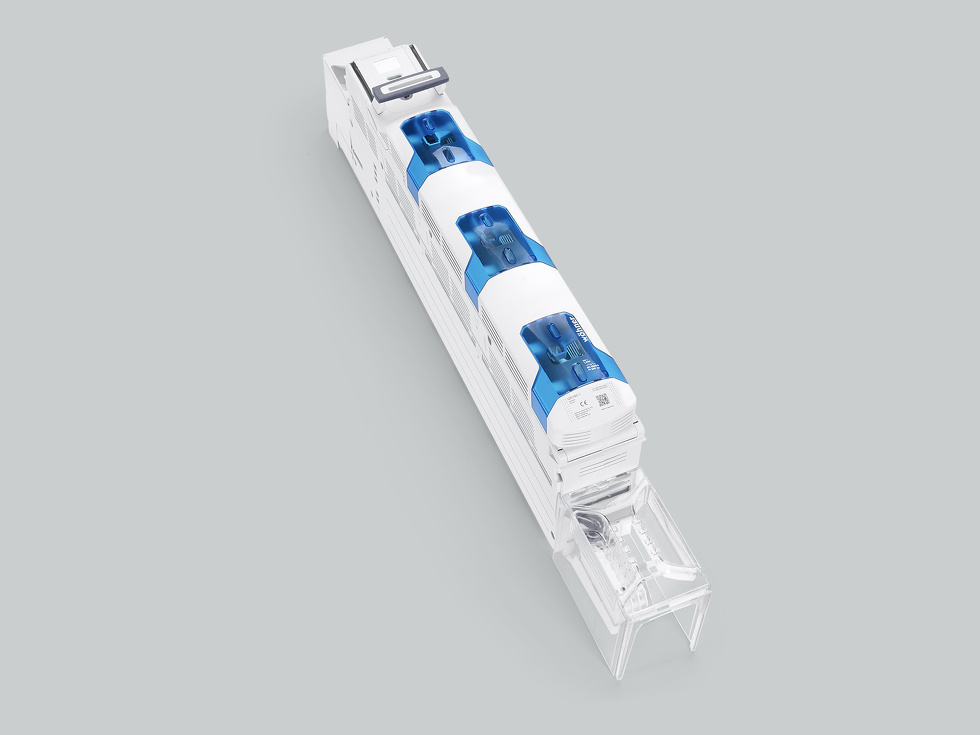

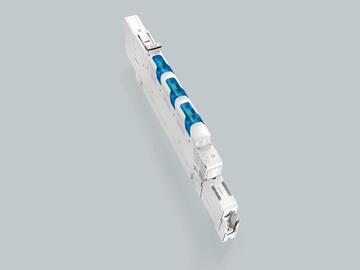

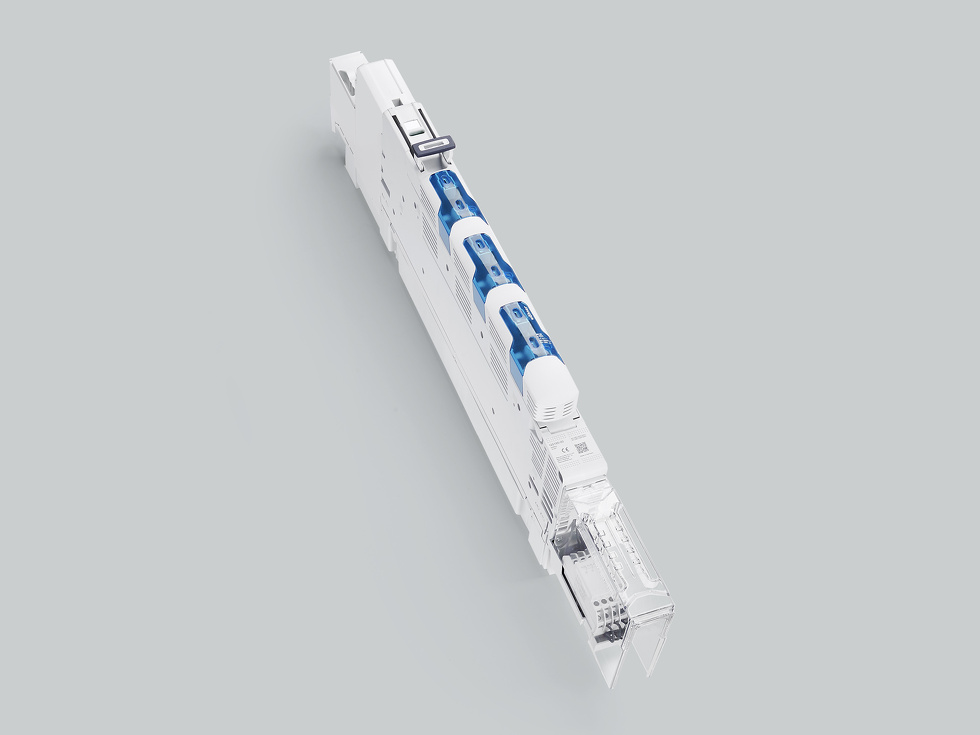

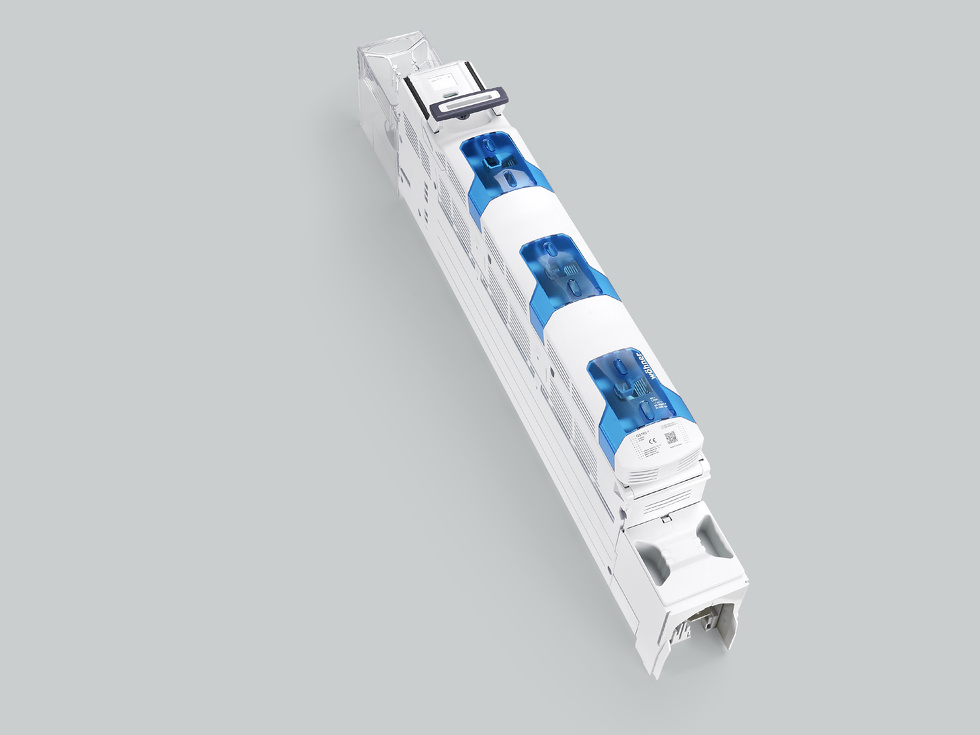

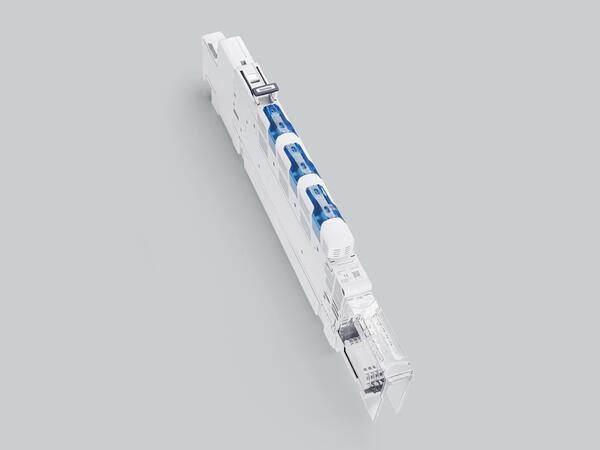

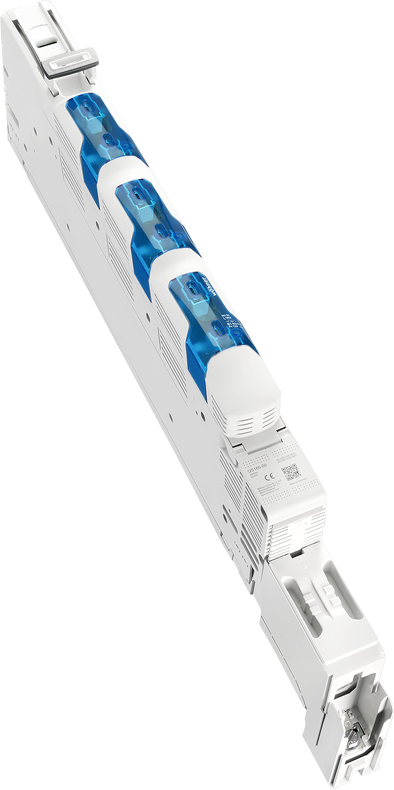

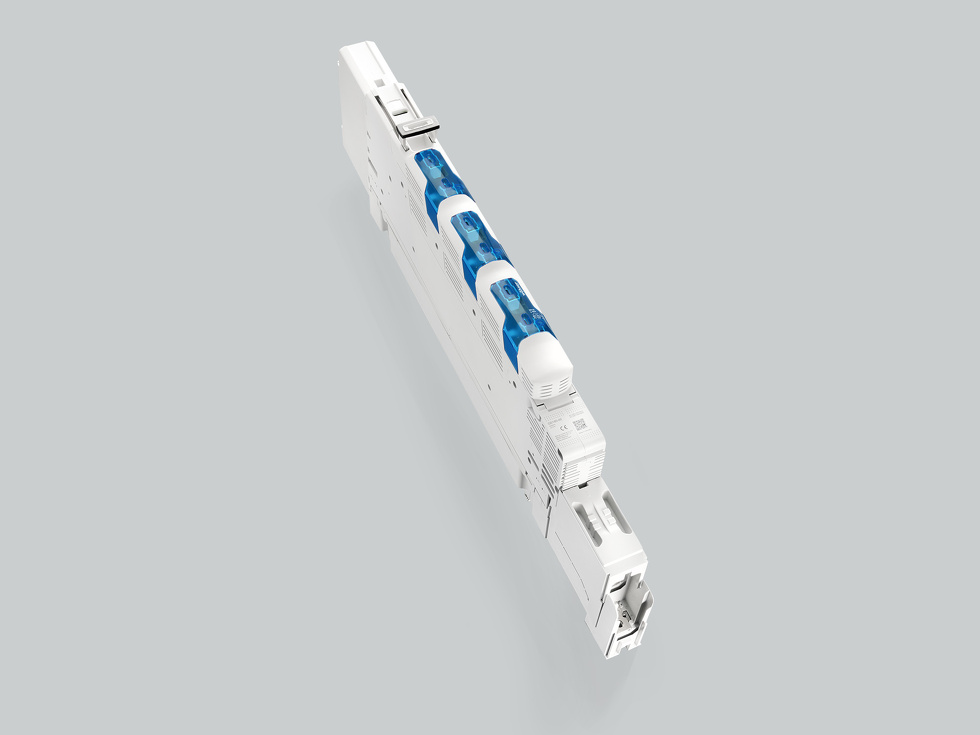

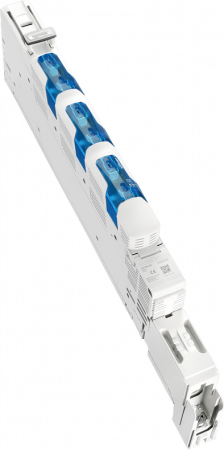

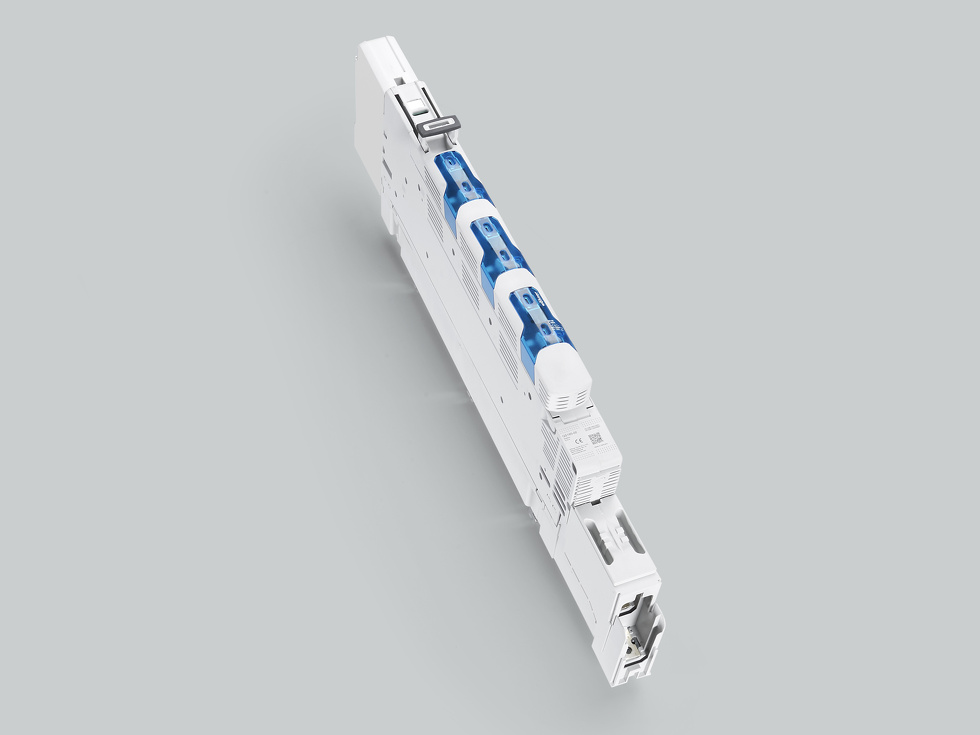

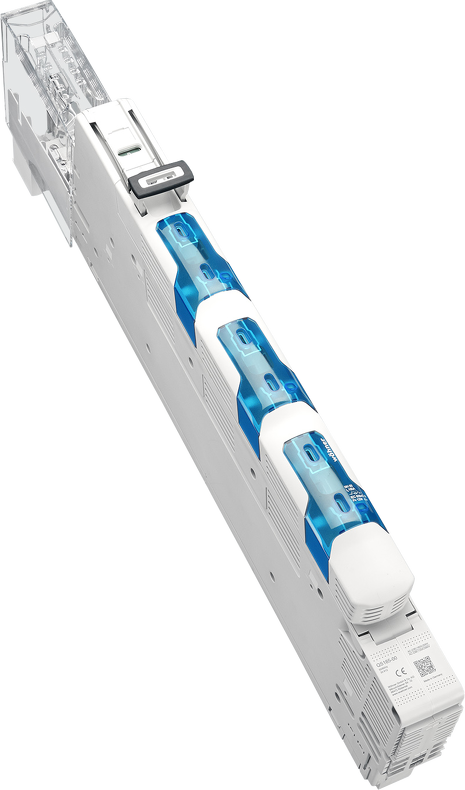

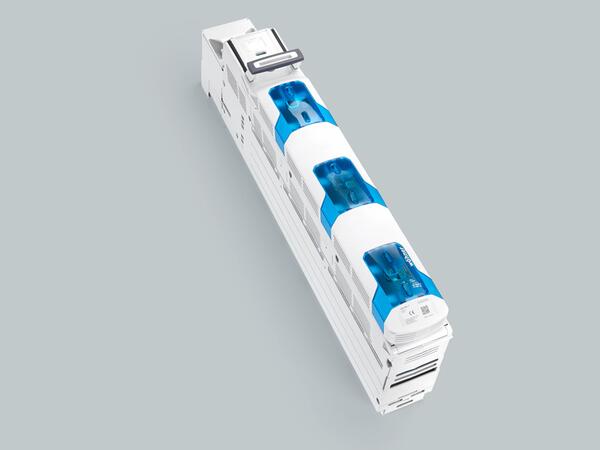

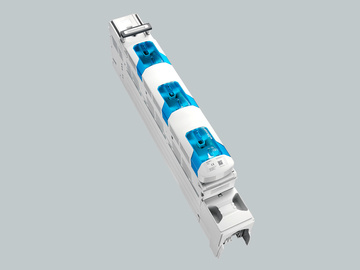

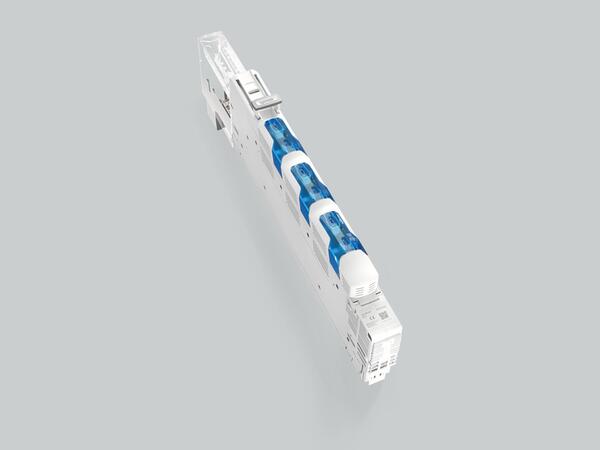

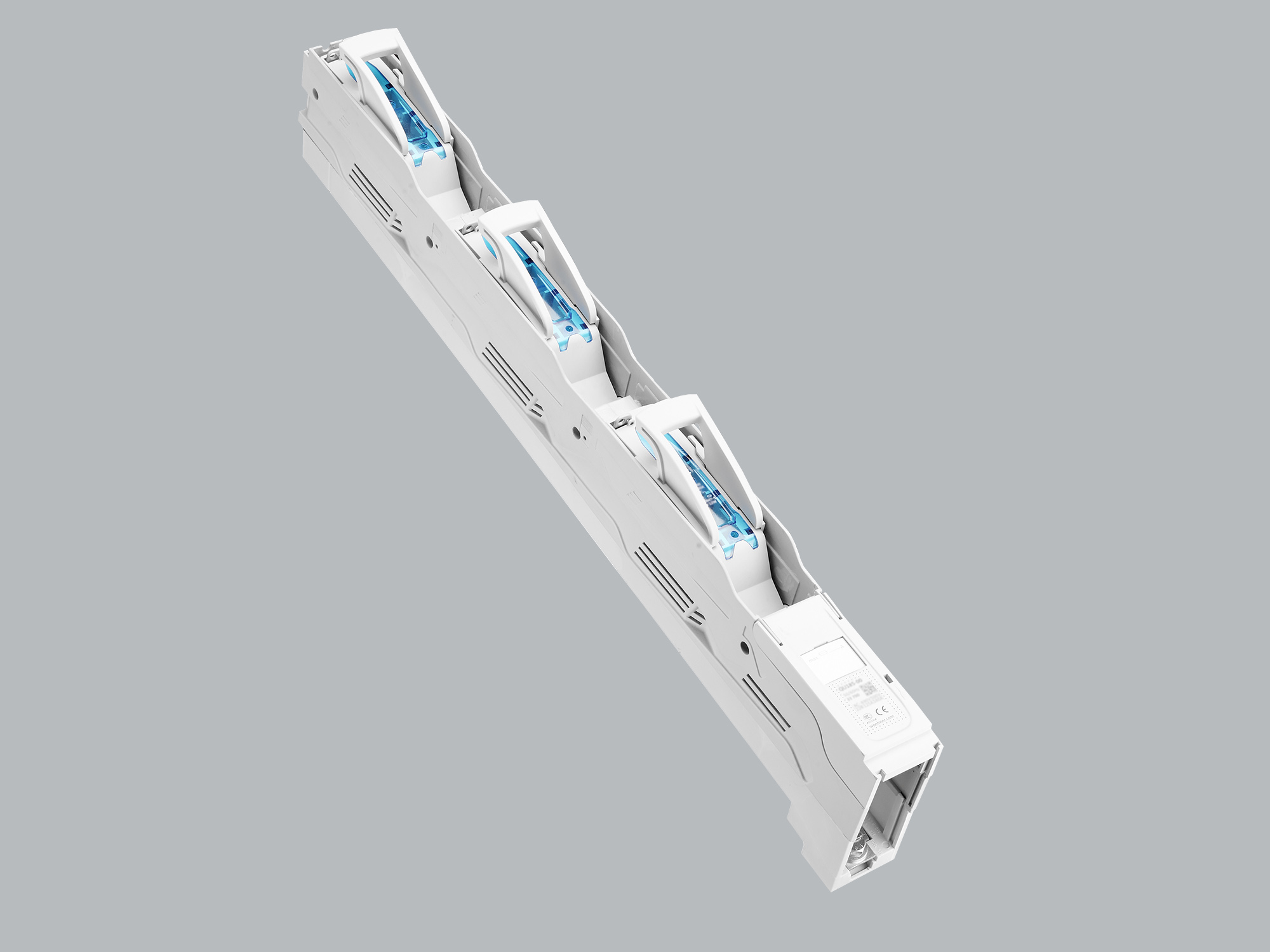

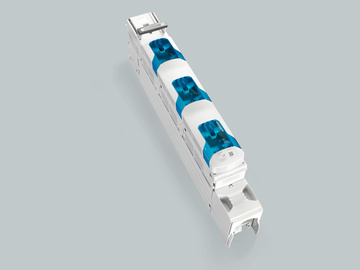

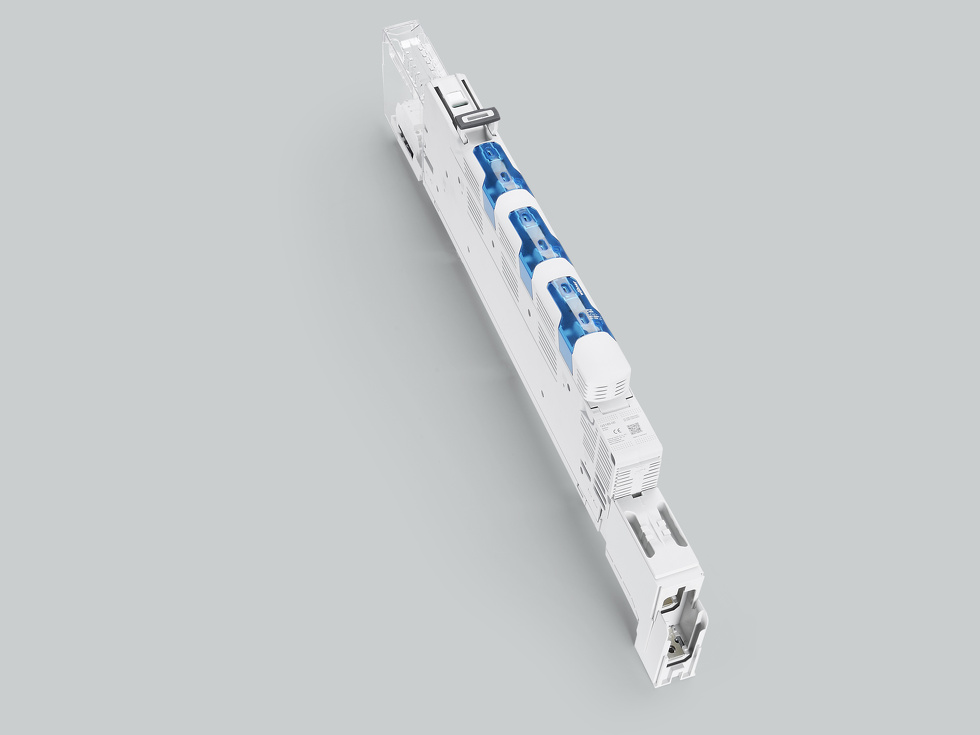

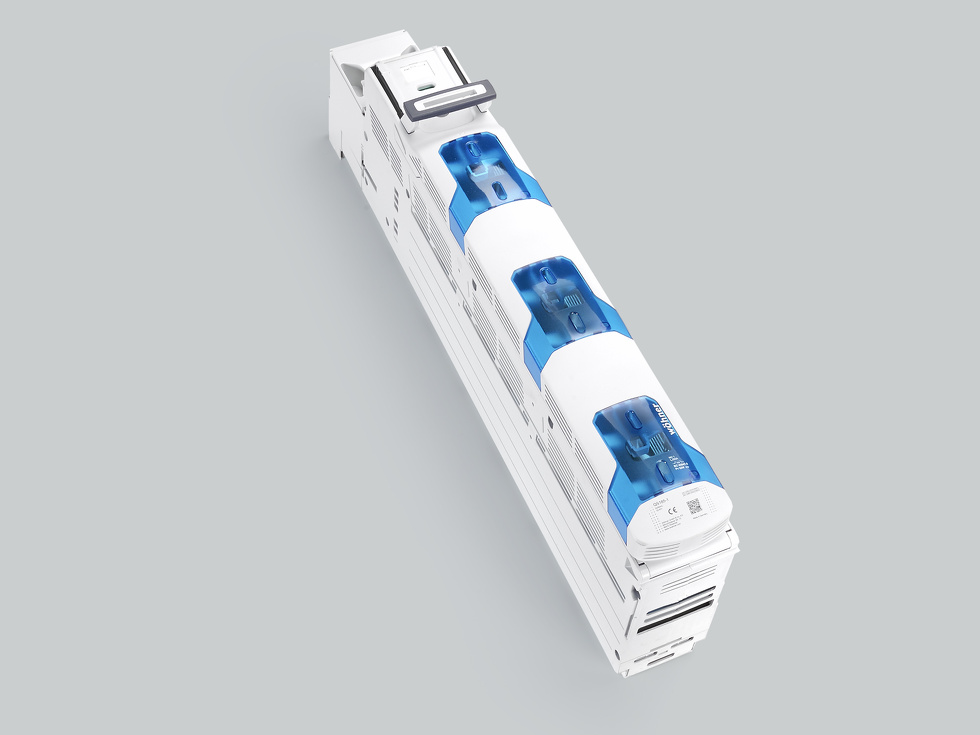

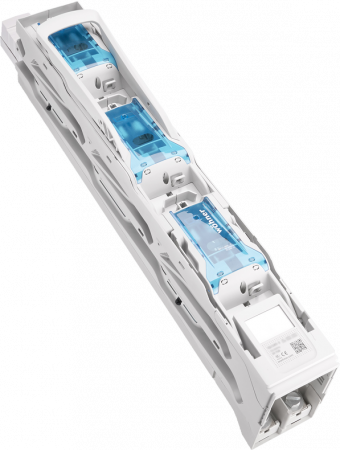

Nyní nově doplněny řadou pojistkových odpínačů QUADRON 185Power Speed s pružinovým mechanismem. Integrovaný mechanismus odpojení obou konců pojistky najednou zaručuje ještě větší bezpečnost.
Varianty k produktu Pojistková technika (36)
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Na přípojnice: 30, 40, 60, 80, 100, 120 x 10 mm;
Volitelné příslušenství k Pojistková technika
Popis výrobku
Pojistková technika
Boční kanálky v celé délce NH pojistkových odpínačů vytvářejí druh odtahových komínů, který působí jako chladící a ventilační systém pro vypouštění spínacích plynů a tepla.
Vzhledem ke kategorii užití AC-23 mohou být NH lištové odpínače s pojistkami QUADRON 185Power Speed využity i pro spínání motorových zátěží nebo jiných vysoce induktivních zátěží. Díky větší konstrukční hloubce mohou být NH lištové odpínače s pojistkami obsluhovány i při zavřených dveřích rozvodné skříně.
- 1-pólové nebo 3-pólové odpínaní
- Časová úspora díky snadné montáži a snadnému připojení kontaktů
- Přední stupeň ochrany: IP20
- Bezpečnost daná kompletní ochranou před nebezpečným dotykem CrossLink
- Stupeň krytí v blízkosti svorkovnice: závisí na montáži
- Snadno přístupné kabelové svorkovnice
- Vývody nahoře nebo dole (možnost měnit)
- Možnost uzamknutí víka v otevřené i zavřené poloze

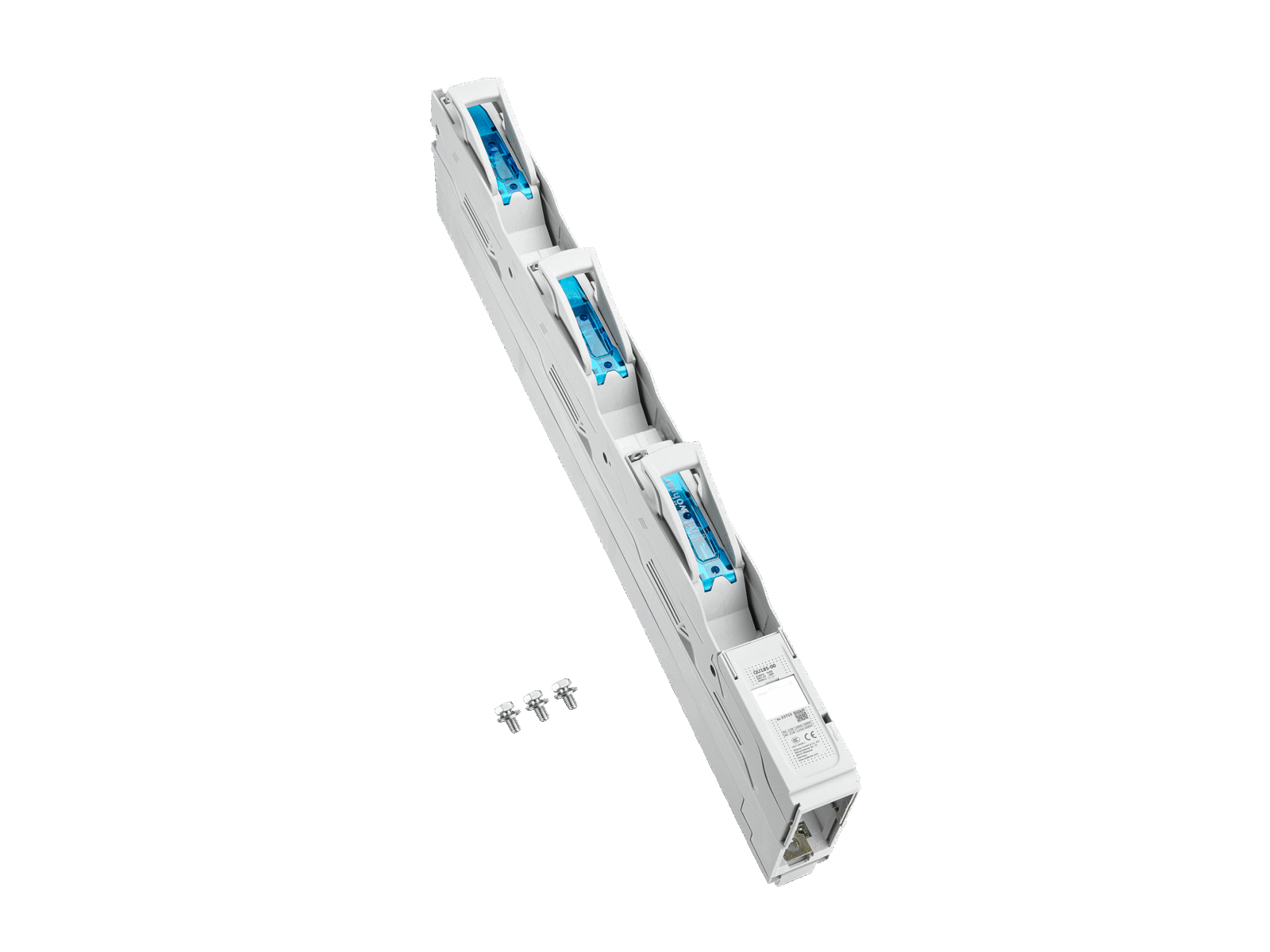

- Montáž na přípojnice pomocí šroubů (montáž s vrtáním) nebo pomocí svorek (bez vrtání)
- Dodatečný kryt vývodů
- Montáž bez vrtání na krytý přípojnicový systém
- Jednoduchá výměna pojistek
- Odpojovač pro NH 00 nožové pojistky ve dvou verzích - hluboká a plochá verze
(hluboká verze vhodná pro zabudovaní měřících transformátorů proudu) - Možnost zaplombování víka

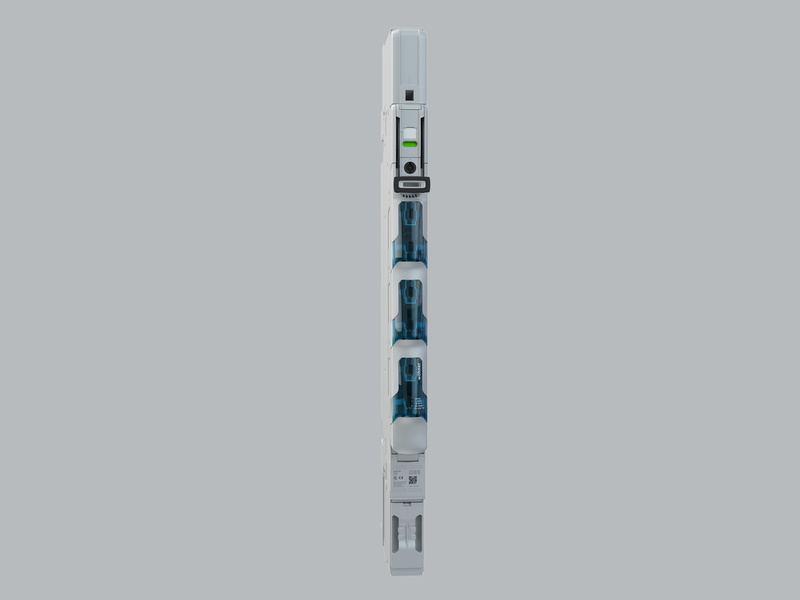

- Indikátor u produktu QUADRON Speed signalizuje prostřednictvím červeno-zeleného pole stav zapojení

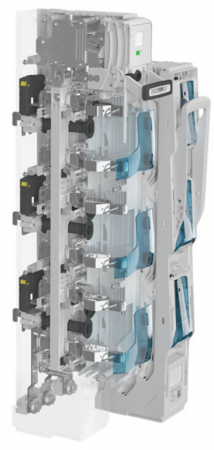

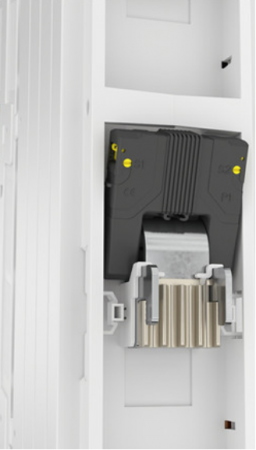

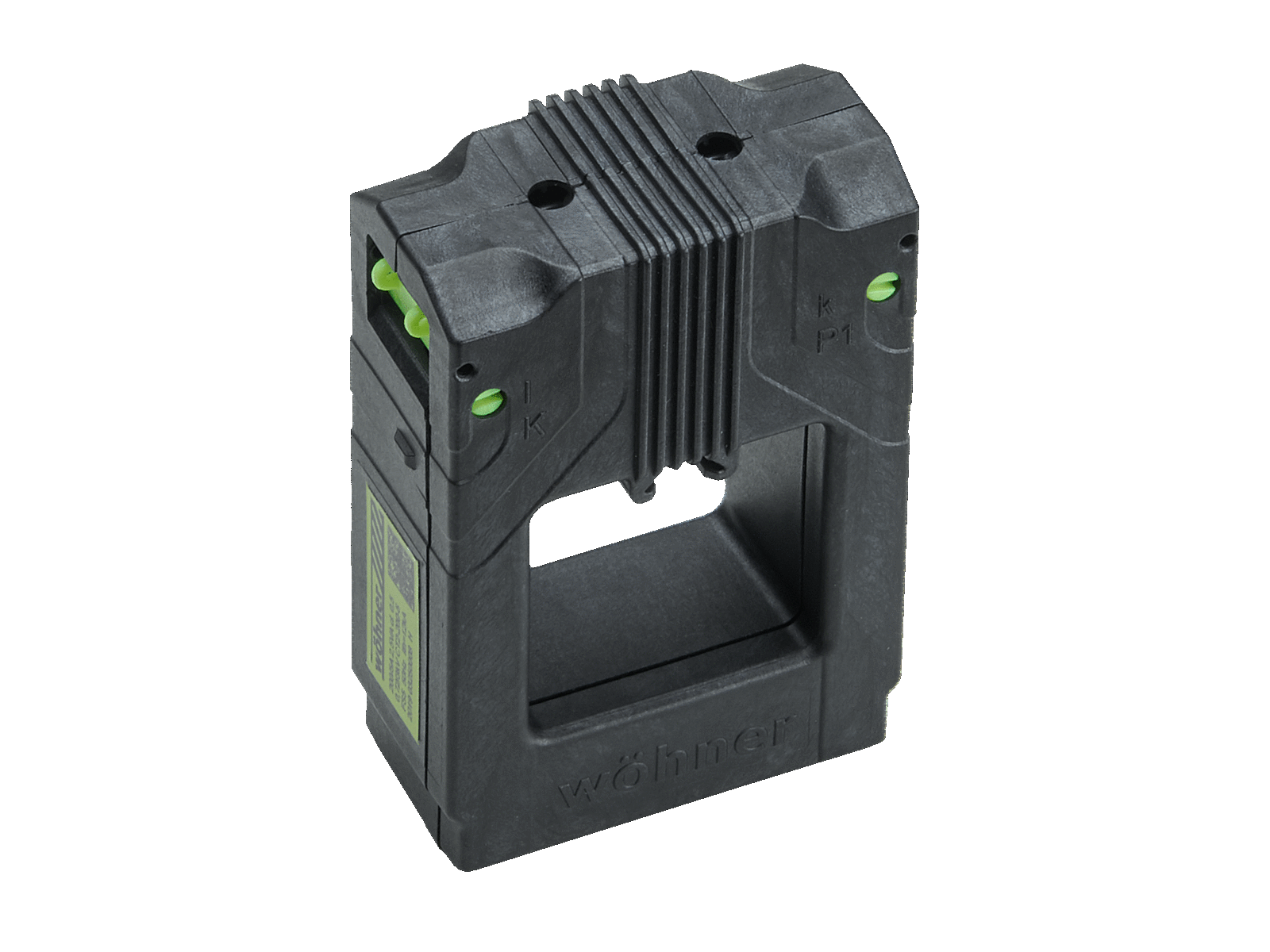

Díky dnešnímu vývoji je možné ergonomicky integrovat proudové transformátory do všech hlavních zařízení, jako jsou QUADRON 185Power Speed i QUADRON 185Power.

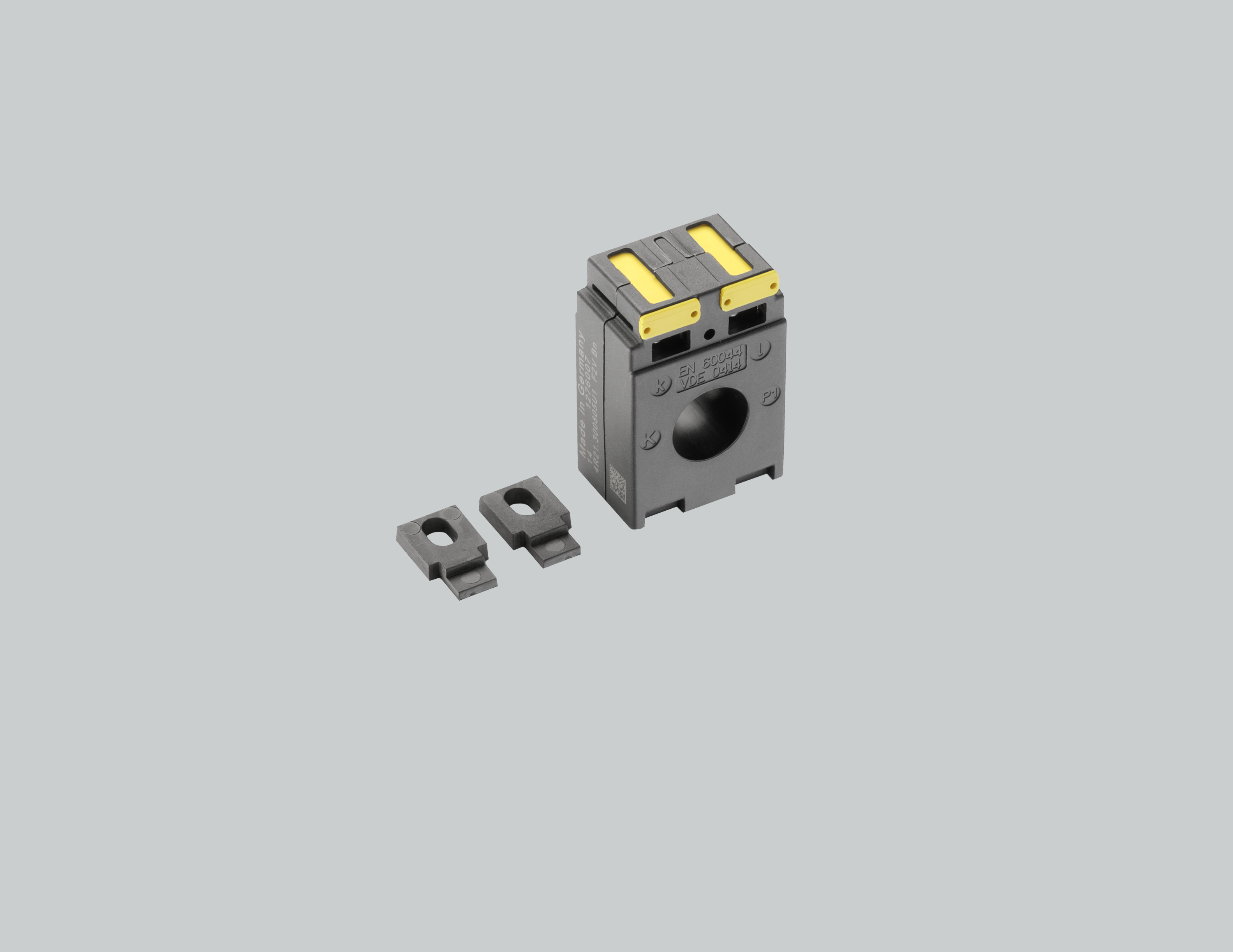

Proudové transformátory mohou být instalovány bez nářadí a mají rámovou svorku pro kabely, která umožňuje správnou elektrickou instalaci vhodnými kabely. Symetrická konstrukce proudových transformátorů umožňuje použití jak pro vstupní, tak i výstupní měření.
Rozšířené informace

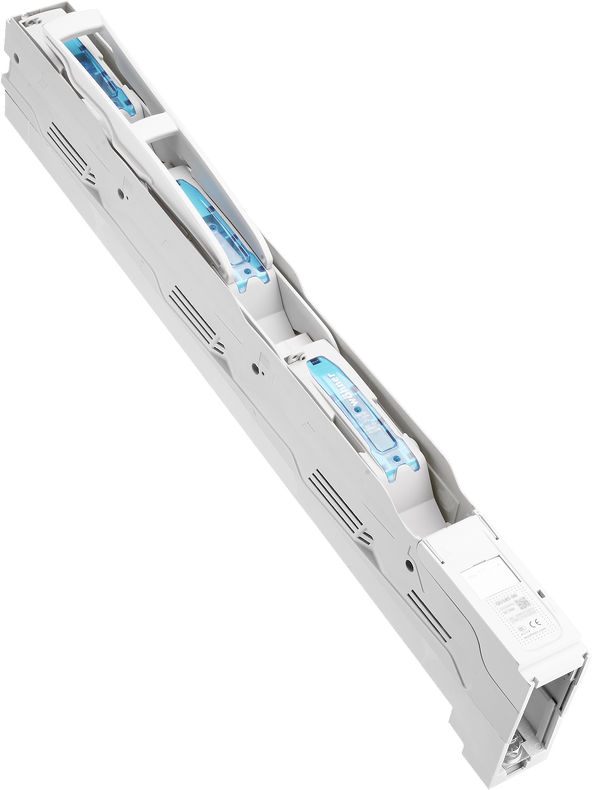

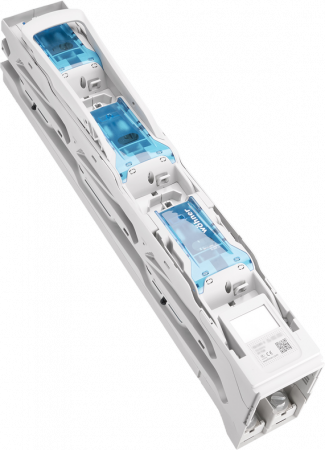

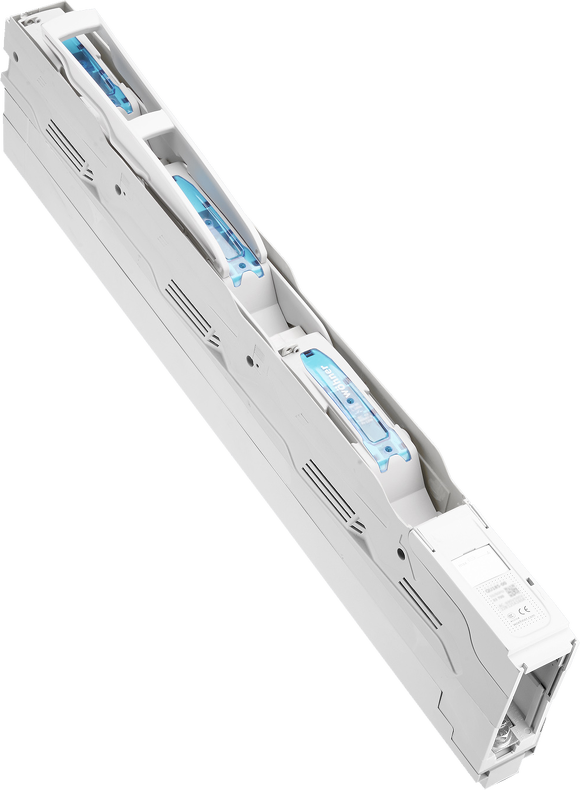

Pojistkové odpínače pro nožové pojistky NH 00
1-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|

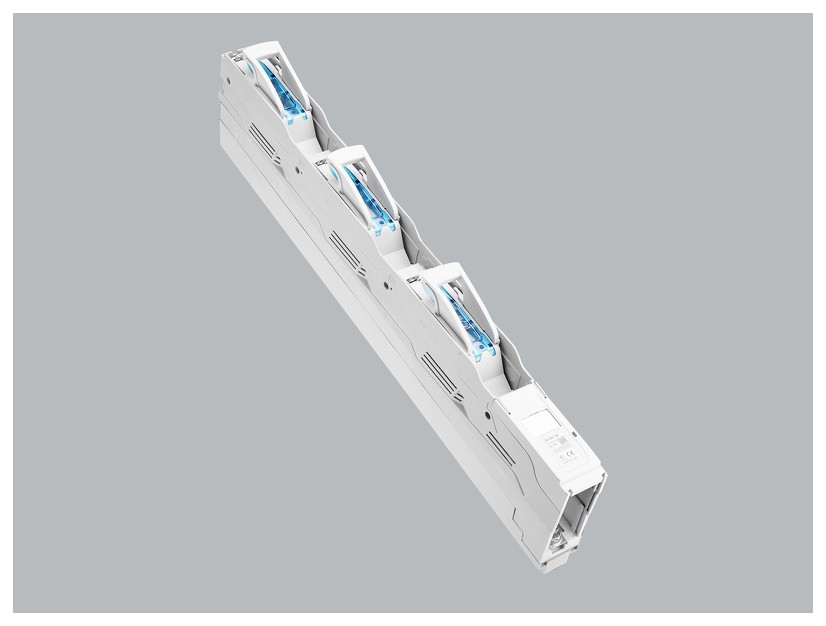

33715.000 | Hluboká verze | 160 | Šroubem M8 |
33772.000 | Hluboká verze | 160 | Terminálovou svorkou |

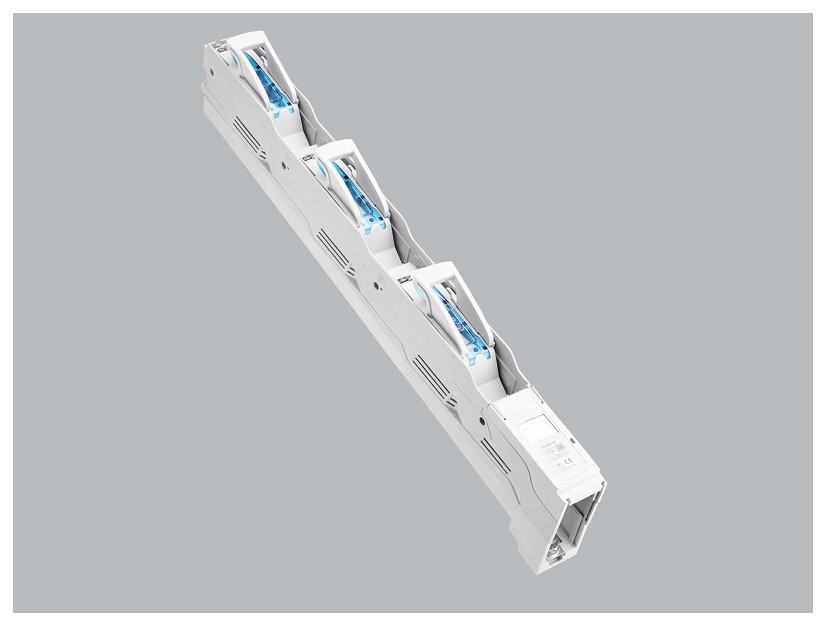

33719.000 | Plochá verze | 160 | Šroubem M8 |
33705.000 | Pojistkový spodek, plochá verze | 160 | Šroubem M8 |

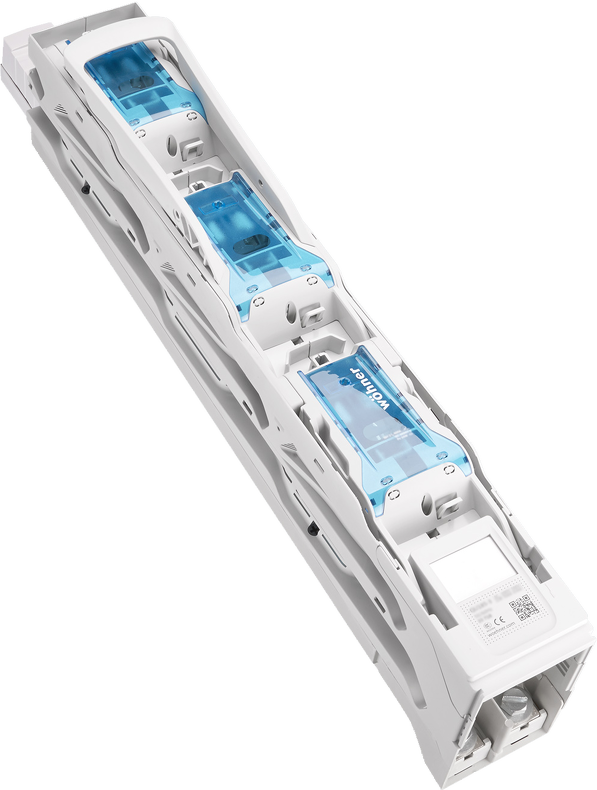

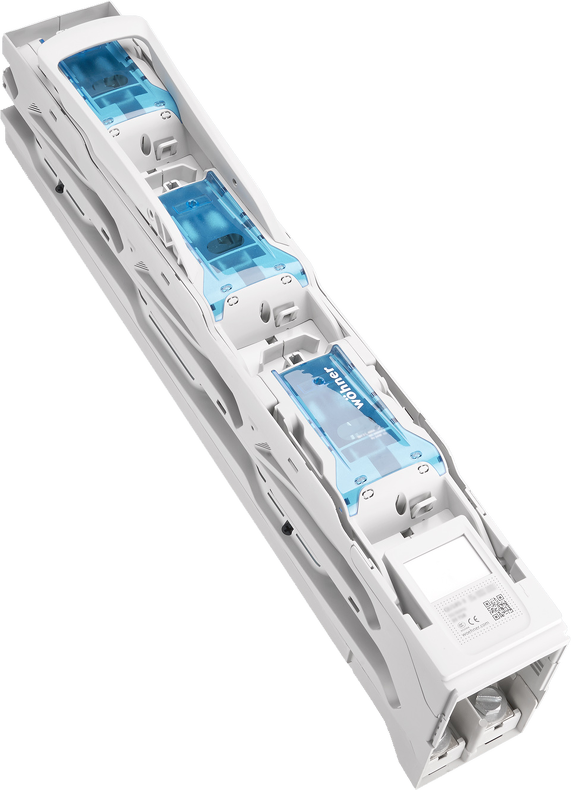

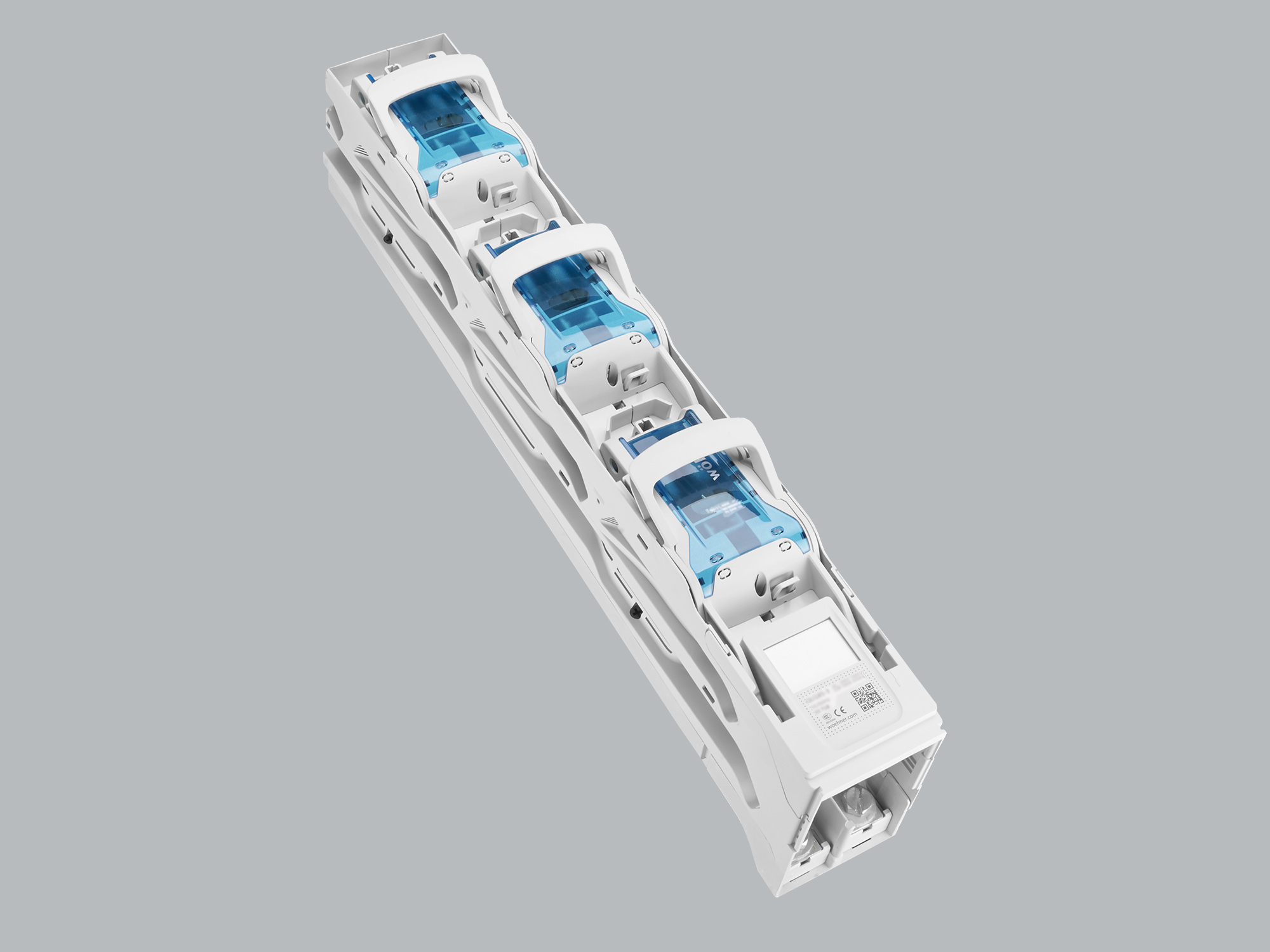

3-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|
33700.000 | Hluboká verze |
160 | Šroubem M8 |
33770.000 | Hluboká verze | 160 | Terminálovou svorkou |
33704.000 |
Plochá verze |
160 | Šroubem M8 |
33773.000 |
Plochá verze |
160 | Terminálovou svorkou |

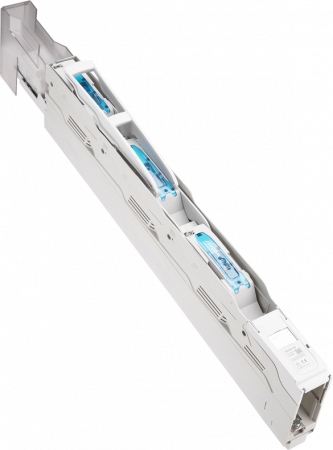

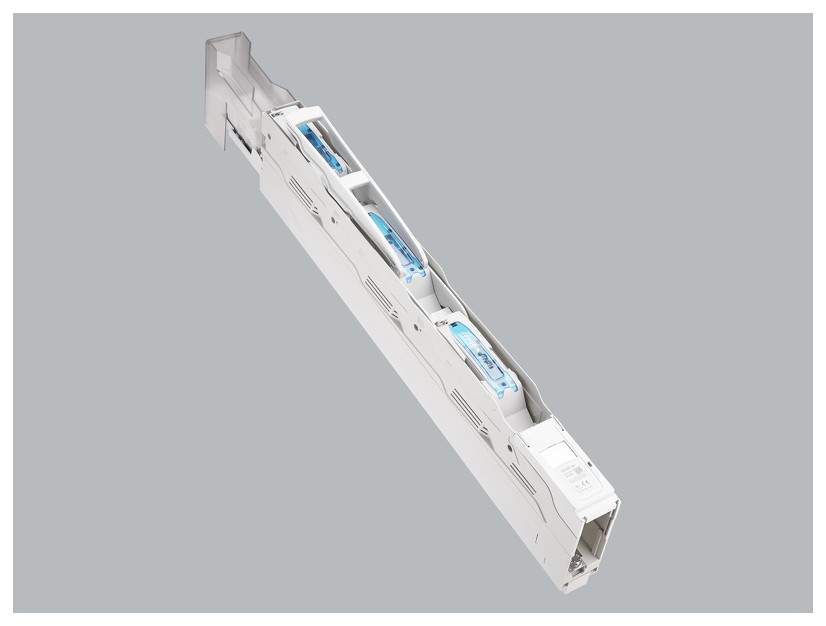

33720.000 | Hluboká verze, s monitorováním stavu pojistek |
160 | Šroubem M8 |
33771.000 | Hluboká verze, s monitorováním stavu pojistek |
160 | Terminálovou svorkou |

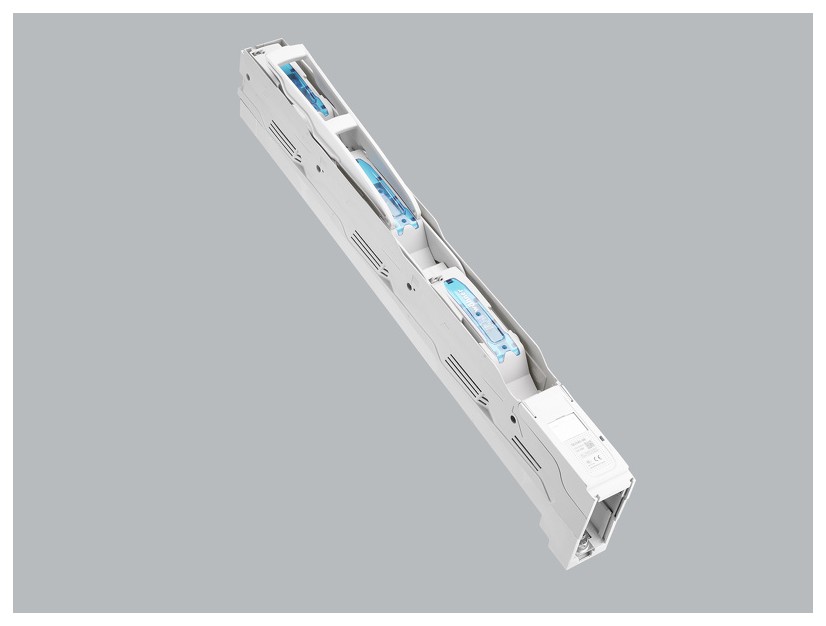

33724.000 | Plochá verze, s monitorováním stavu pojistek |
160 | Šroubem M8 |

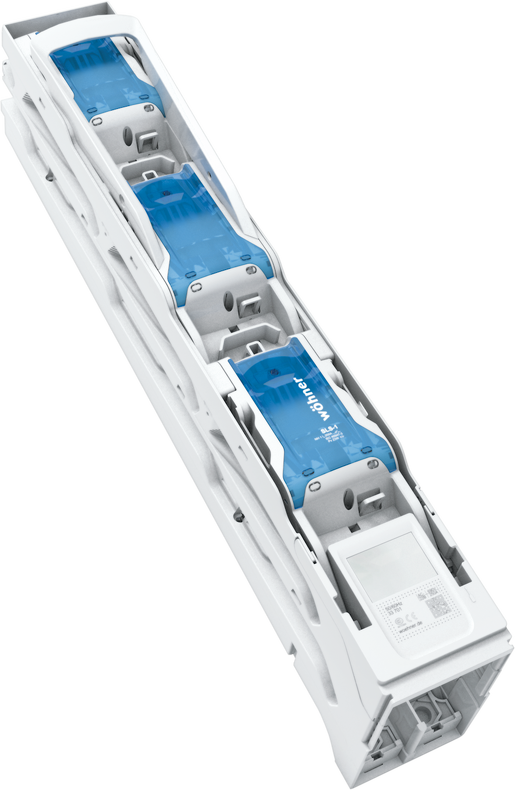

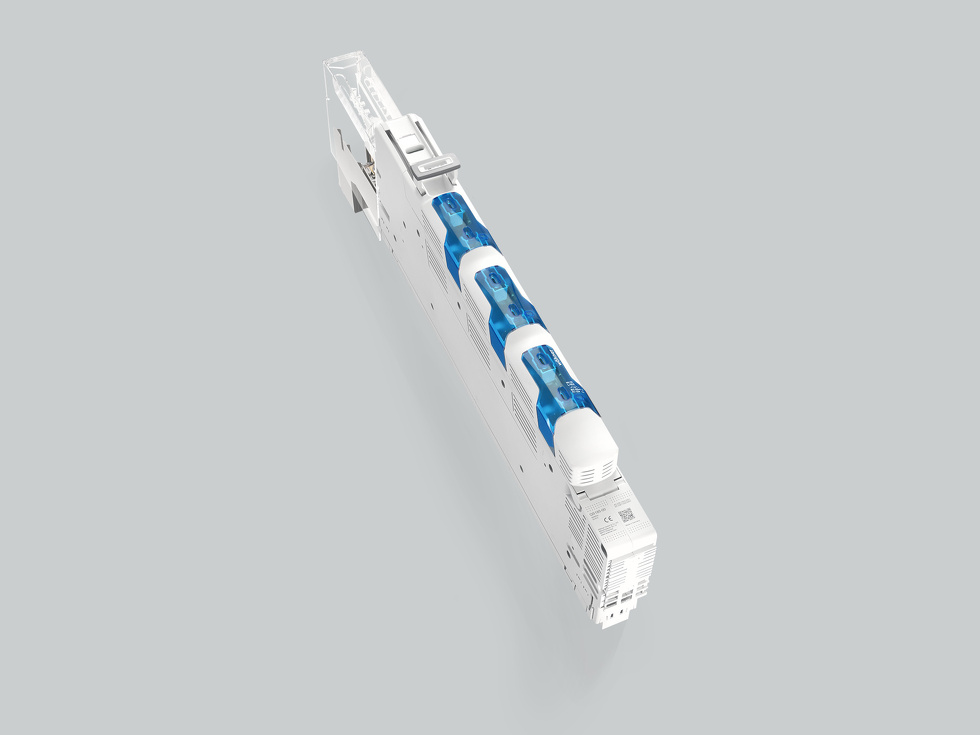

Pojistkové odpínače pro nožové pojistky NH 1
1-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|

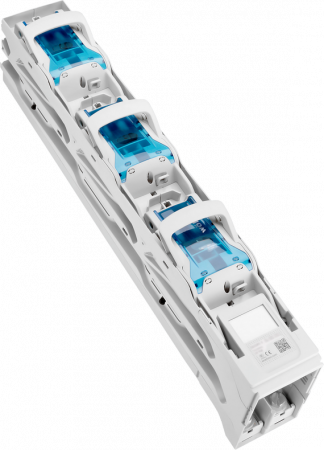

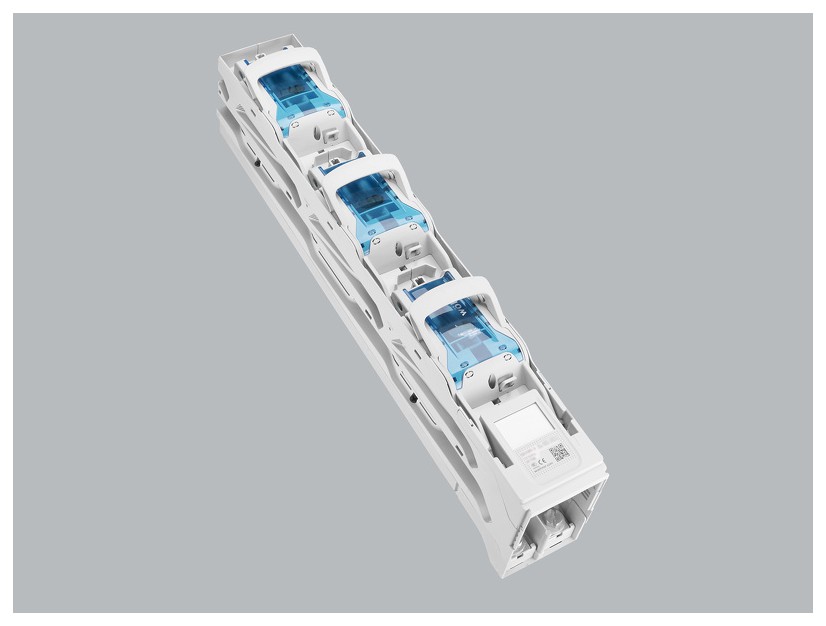

33716.000 | Pojistkový odpínač | 250 | Šroubem M12 |
33706.000 | Pojistkový spodek | 250 | Šroubem M12 |

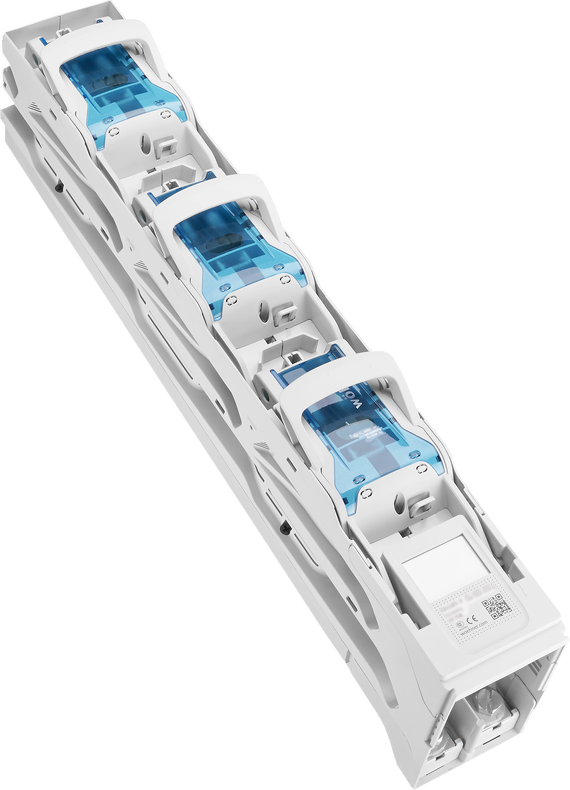

3-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|

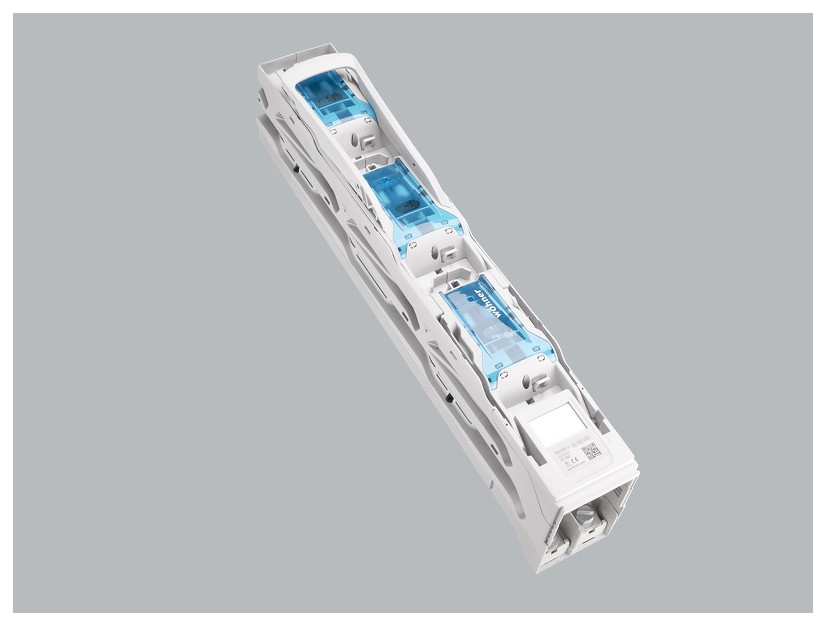

33701.000 | Pojistkový odpínač |
250 | Šroubem M12 |

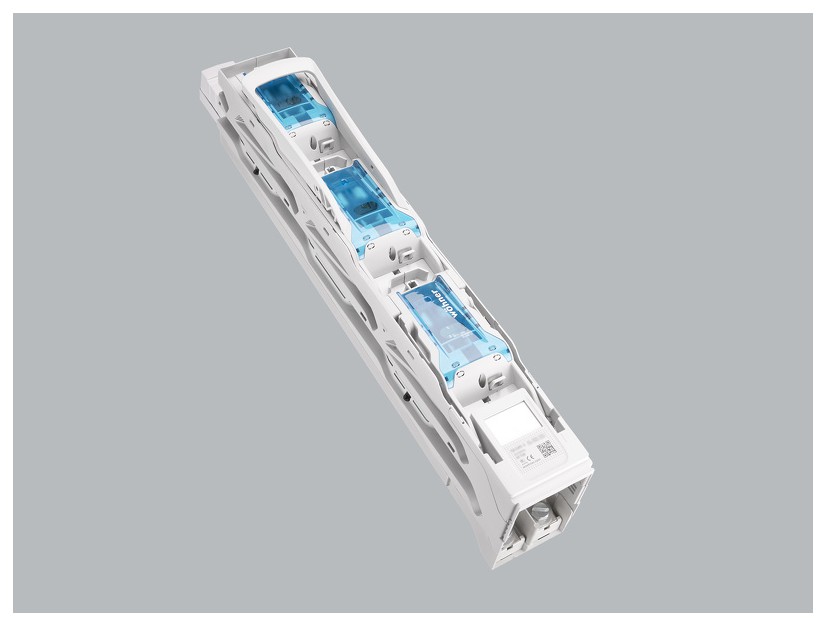

33721.000 |
Pojistkový odpínač s monitorováním stavu pojistek |
250 | Šroubem M12 |
Pojistkové odpínače pro nožové pojistky NH 2
1-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|
33717.000 | Pojistkový odpínač | 400 | Šroubem M12 |
33707.000 | Pojistkový spodek | 400 | Šroubem M12 |
3-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|
33702.000 | Pojistkový odpínač |
400 | Šroubem M12 |
33722.000 |
Pojistkový odpínač |
400 | Šroubem M12 |
Pojistkové odpínače pro nožové pojistky NH 3
1-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|

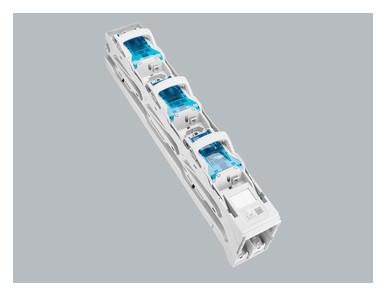

33718.000 | Pojistkový odpínač | 630 | Šroubem M12 |
33708.000 | Pojistkový spodek | 630 | Šroubem M12 |
3-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|

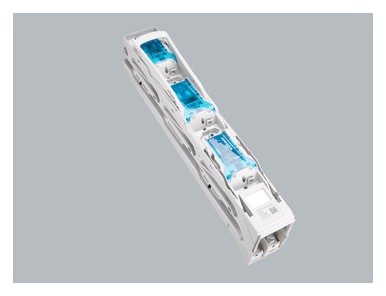

33703.000 | Pojistkový odpínač |
630 | Šroubem M12 |
33723.000 |
Pojistkový odpínač |
630 | Šroubem M12 |
Pojistkové odpínače se speciálním designem
3-pólové spínání
Objednací číslo | Provedení | Jmenovitý proud [A] | Připojení vodičů, svorkovnice |
---|---|---|---|

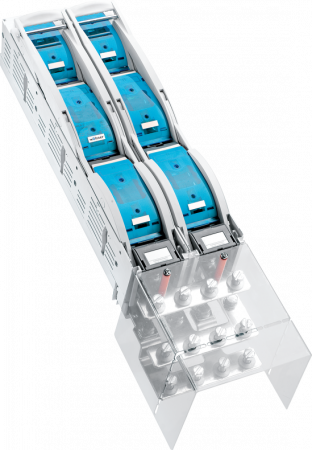

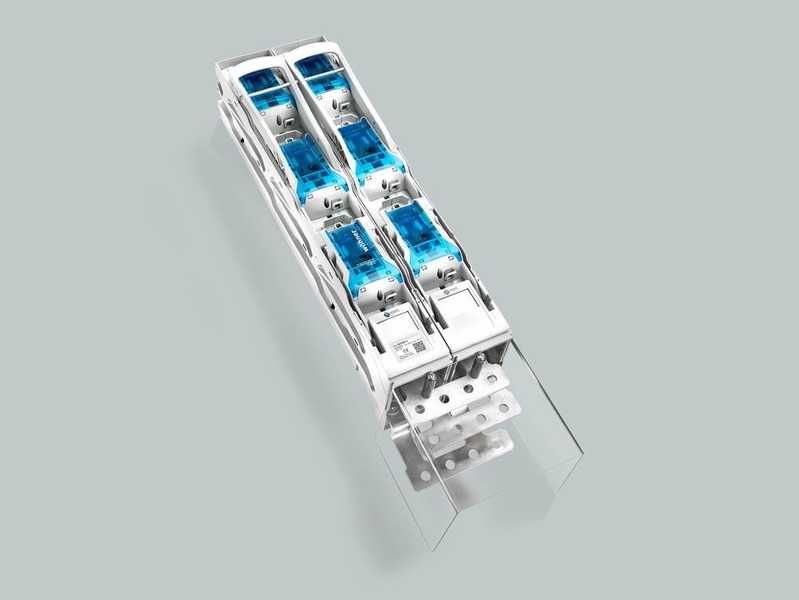

33731.000 | Dvojitý NH pojistkový odpínač 2xNH 3 | 1250 | 4xšroub M12 |

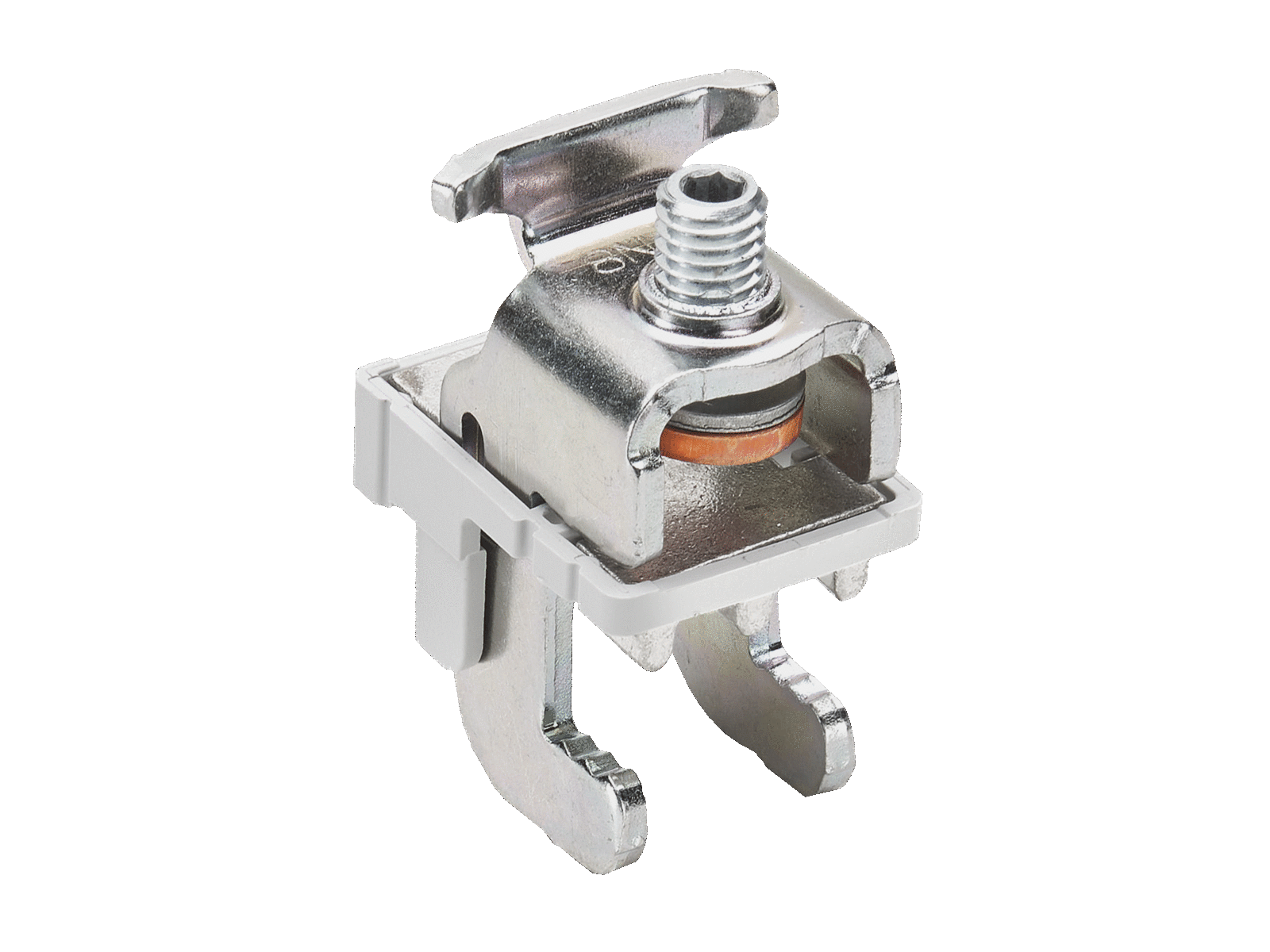

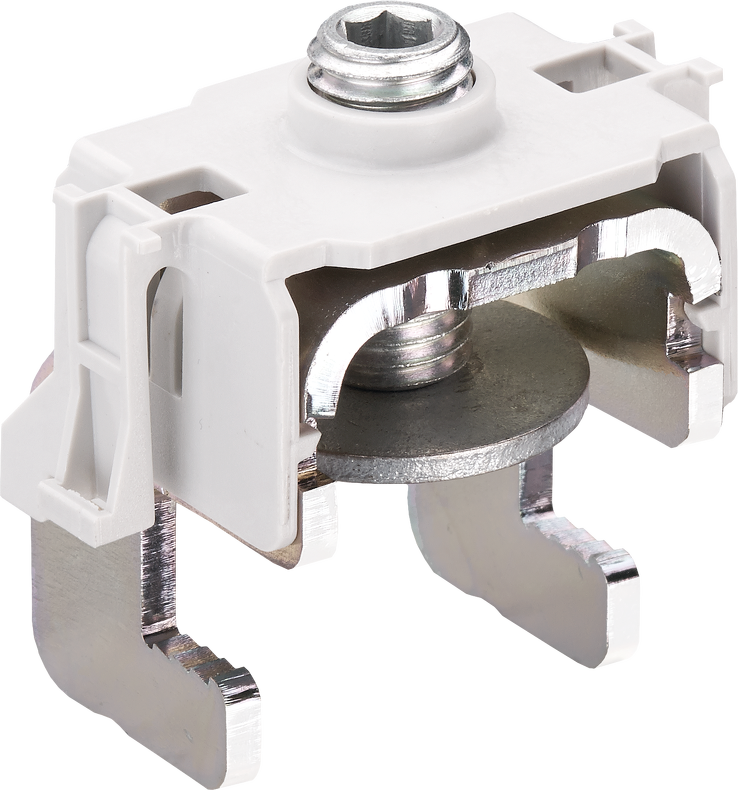

Svorky pro připojení odpínače bez vrtaní
Objednací číslo | Provedení | Pro velikost |
---|---|---|
33737.000 | Svorka pro montáž na krytý systém s ochranou proti nebezpečnímu doteku | NH 00 |
33738.000 |
Svorka pro montáž na krytý systém s ochranou proti nebezpečnímu doteku |
NH 1/2/3 |
33739.000 |
Svorka pro montáž na nekrytý systém |
NH 00 |
33740.000 |
Svorka pro montáž na nekrytý systém |
NH 1/2/3 |
Připojovací příslušenství
Objednací číslo | Provedení | Pro velikost |
---|---|---|

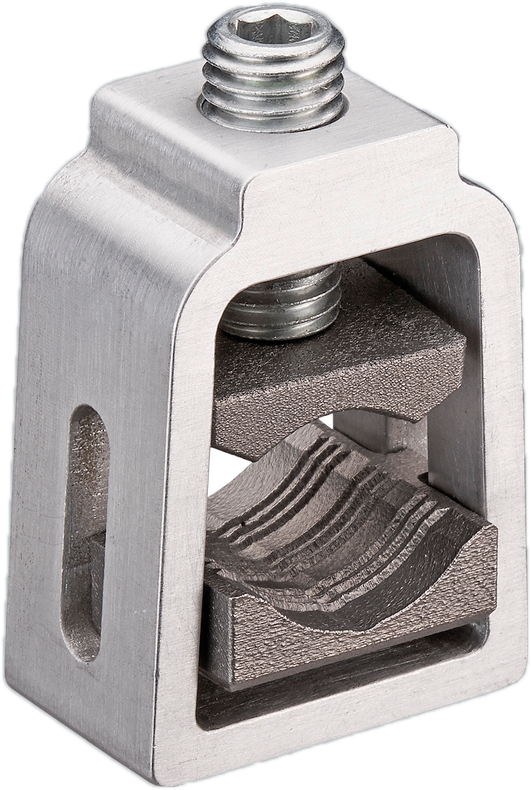

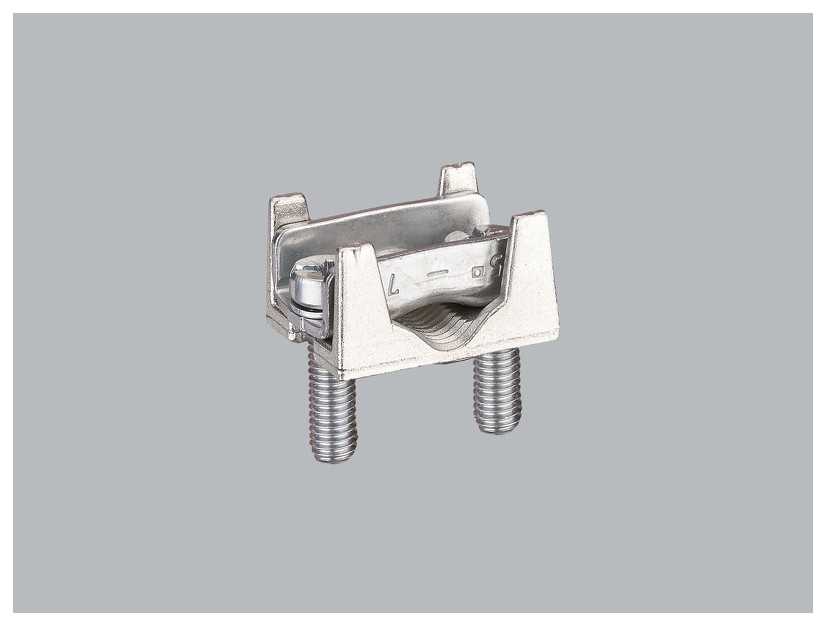

33734.000 | Klínová svorka 10mm2-95mm2 |
NH 00 |
33735.000 |

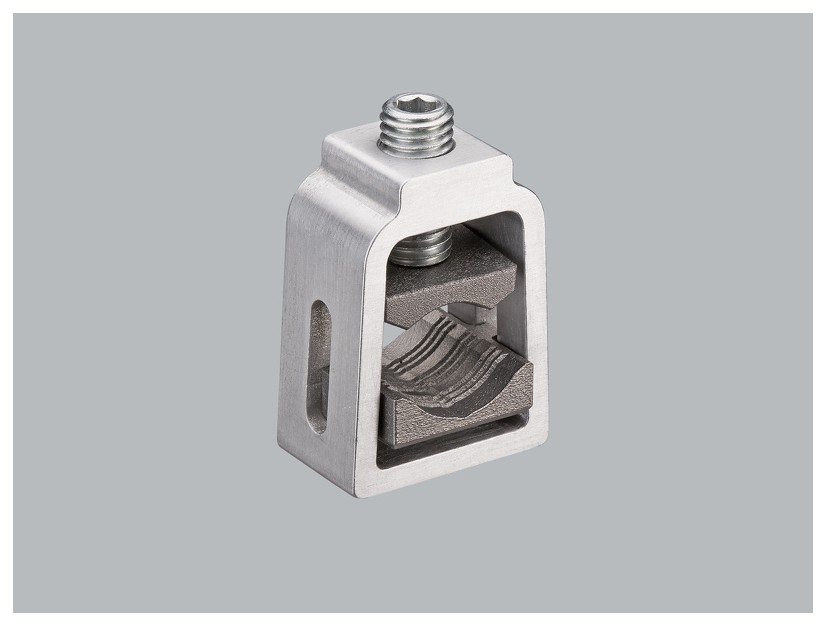

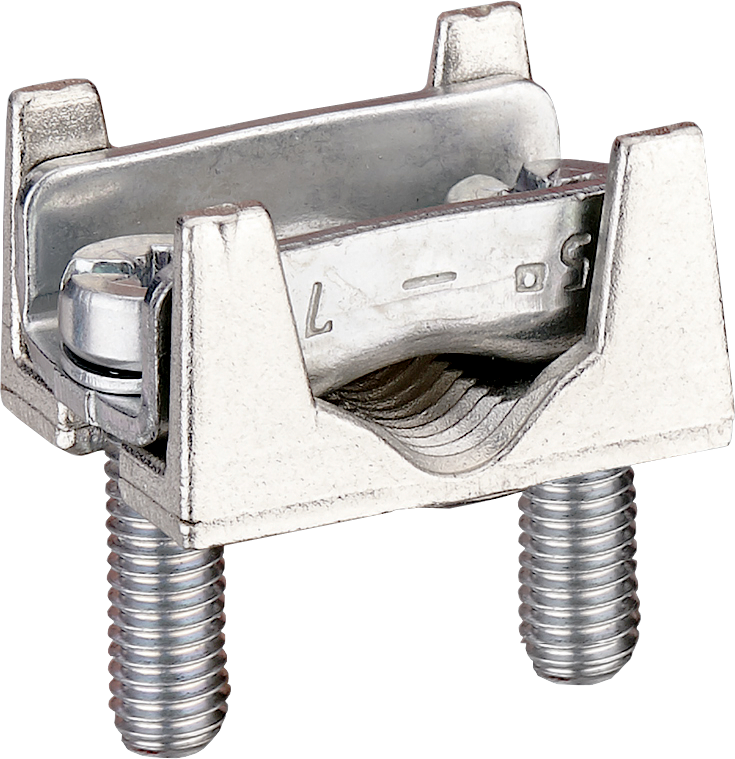

V-svorka |
NH 1/2 |
33736.000 | V-svorka | NH 3 |

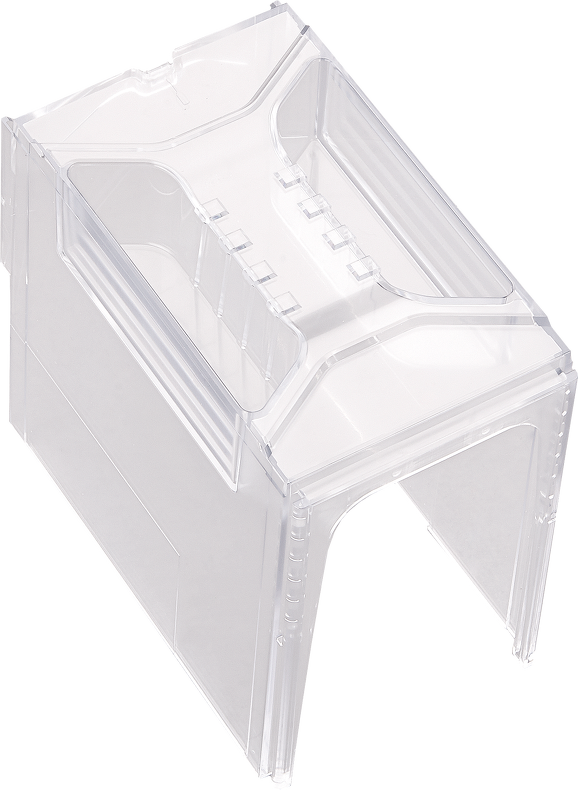

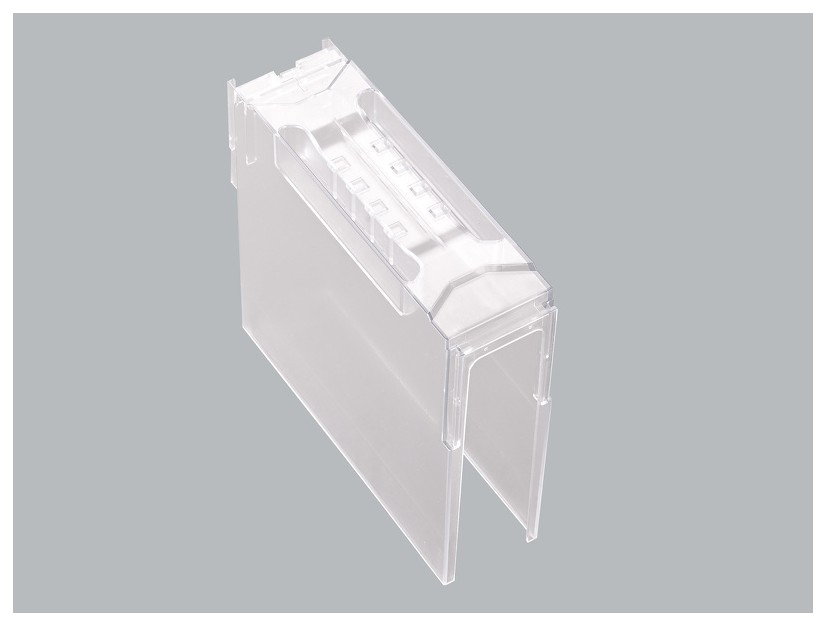

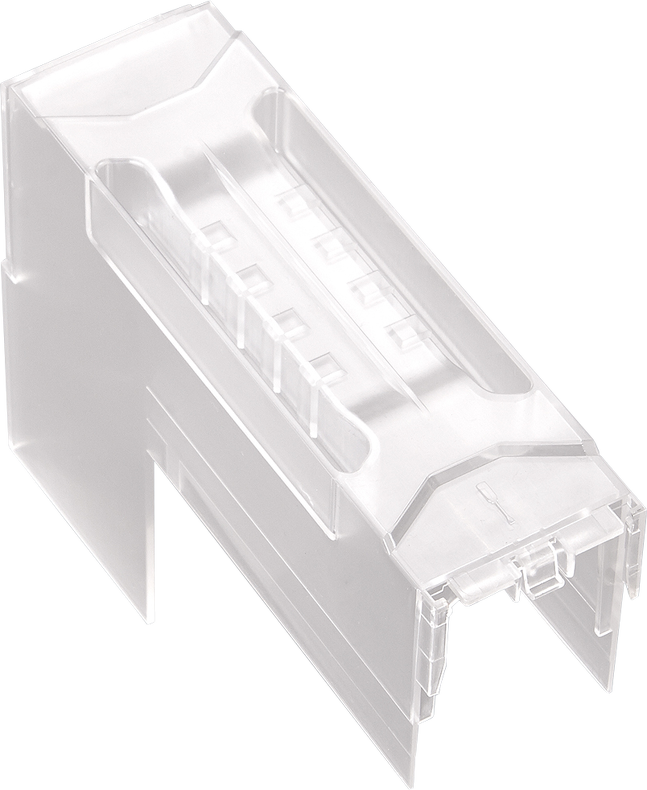

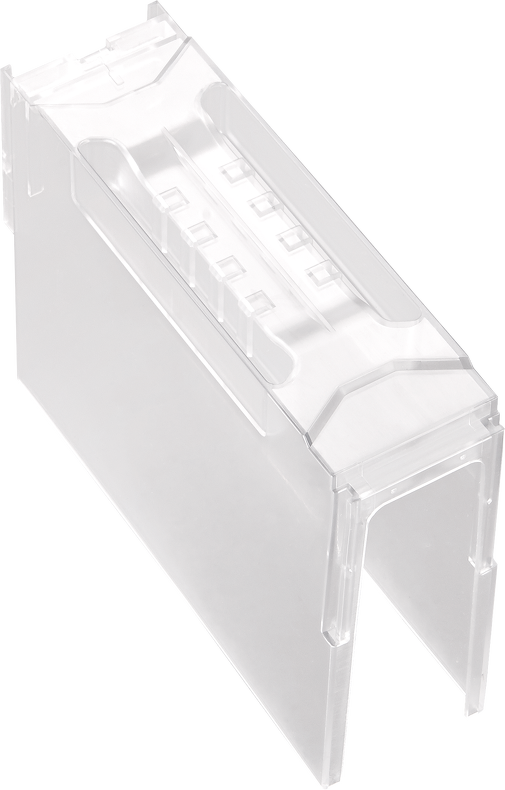

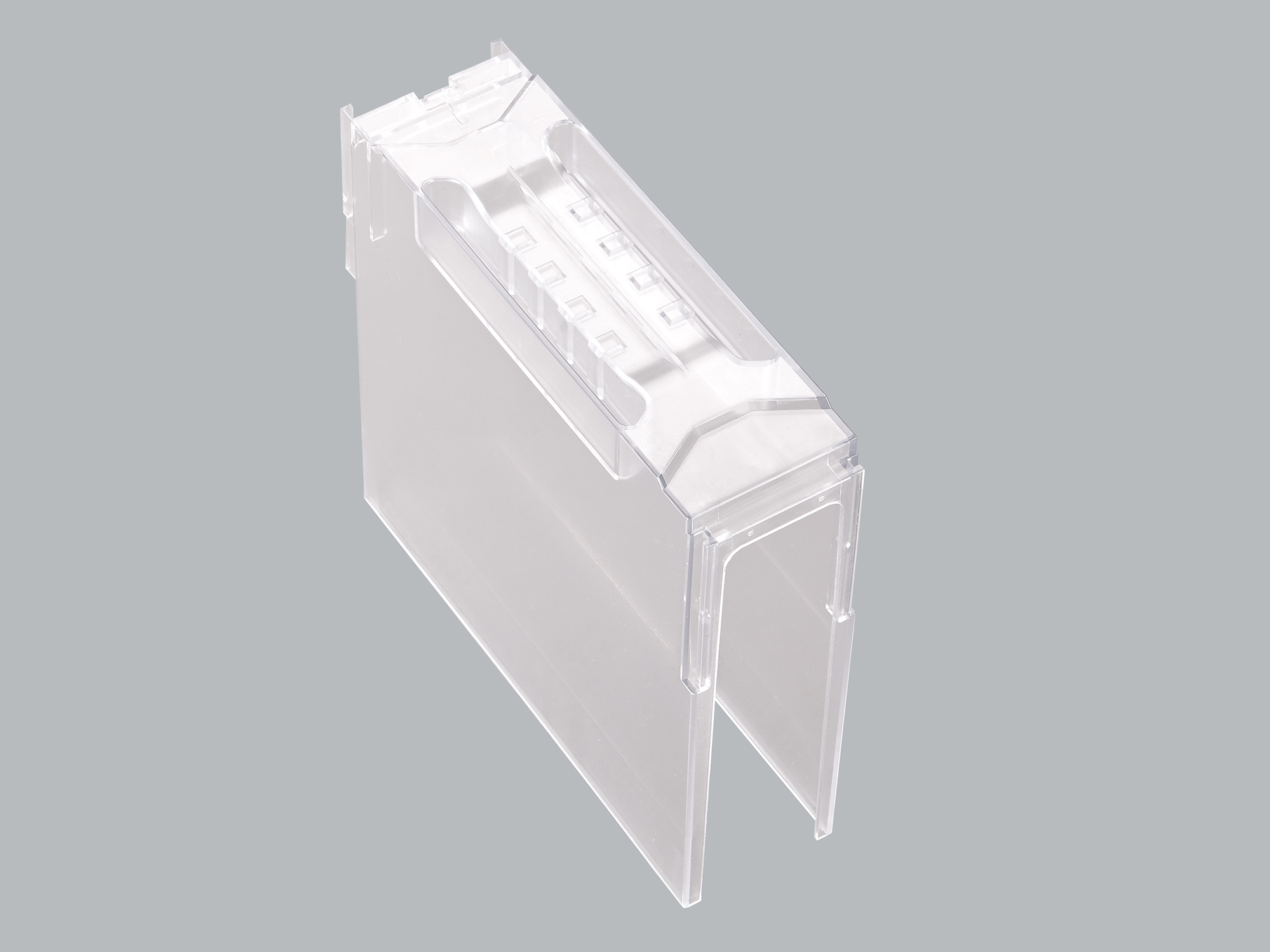

33732.000 | Kryt svorkovnice pro připojení vrchem, hluboká verze | NH 00 |

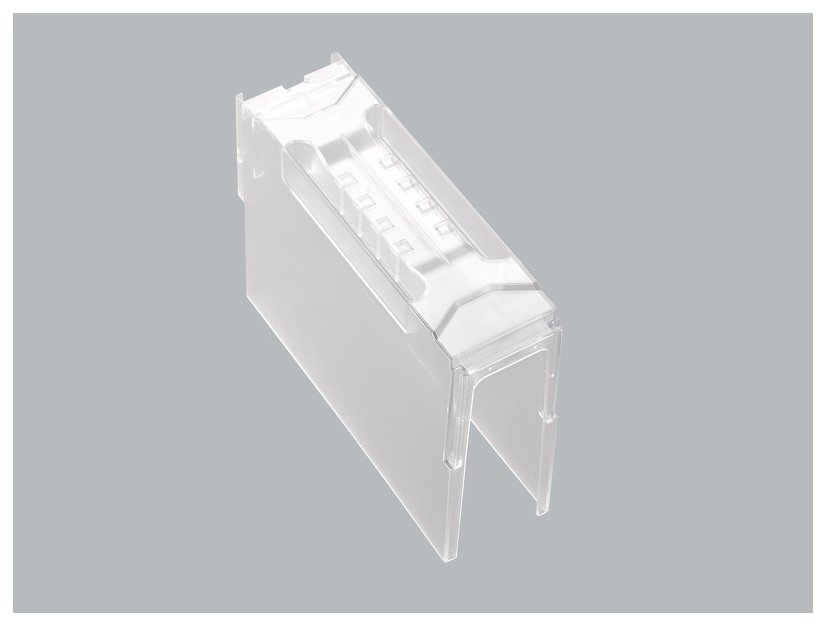

33725.000 | Kryt svorkovnice pro připojení vrchem, plochá verze | NH 00 |

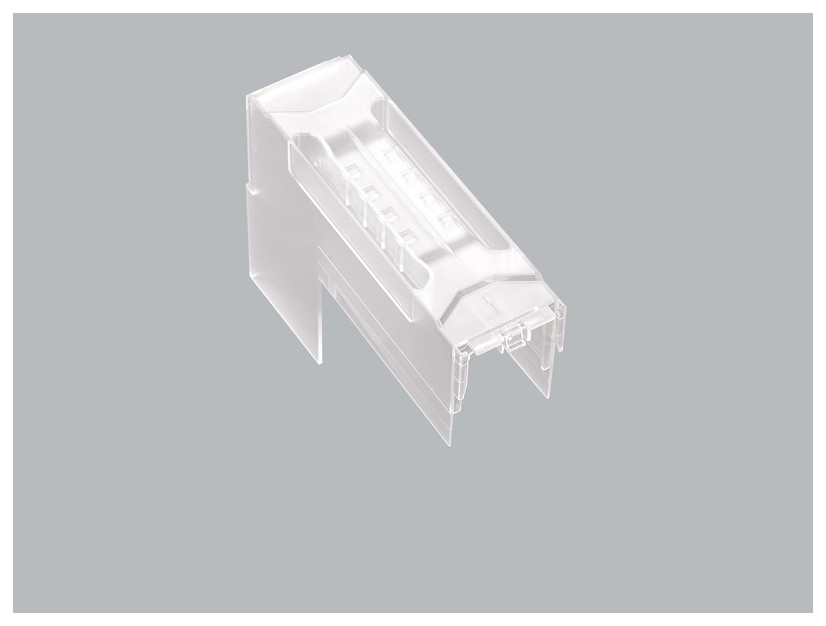

33726.000 | Kryt svorkovnice pro připojení spodem, hluboká verze | NH 00 |

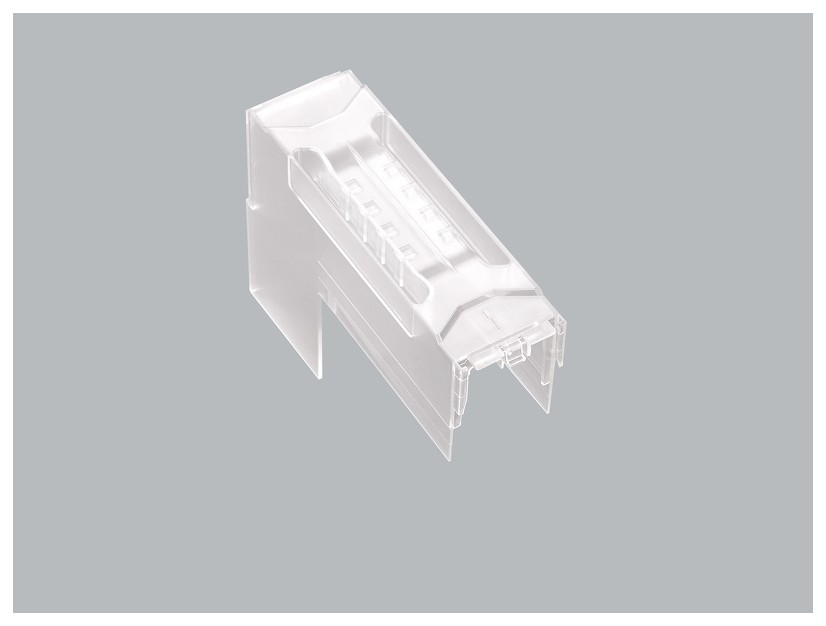

33727.000 | Kryt svorkovnice pro připojení spodem, plochá verze | NH 00 |

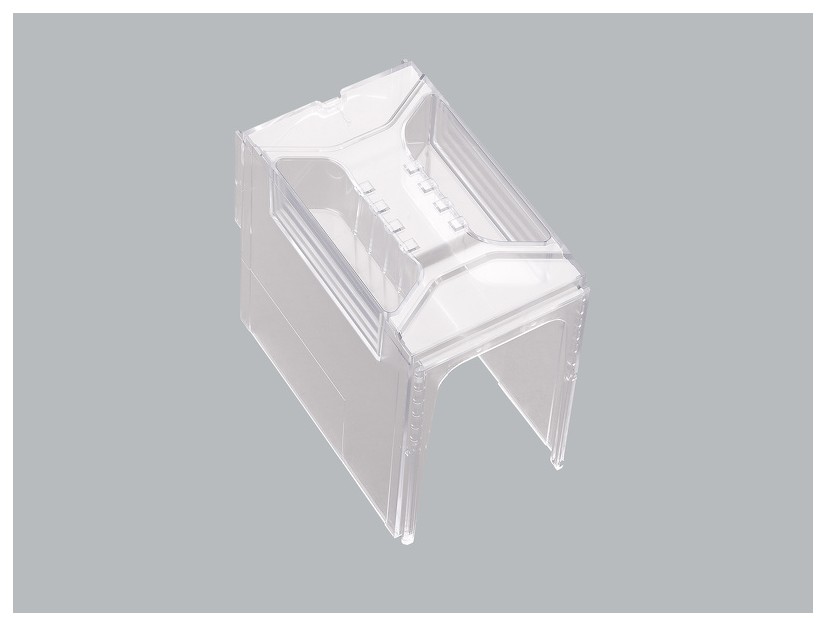

33733.000 | Kryt svorkovnice, šířka 100mm |
NH 1/2/3
|
Spínací příslušenství
Objednací číslo | Provedení | Pro velikost |
---|---|---|

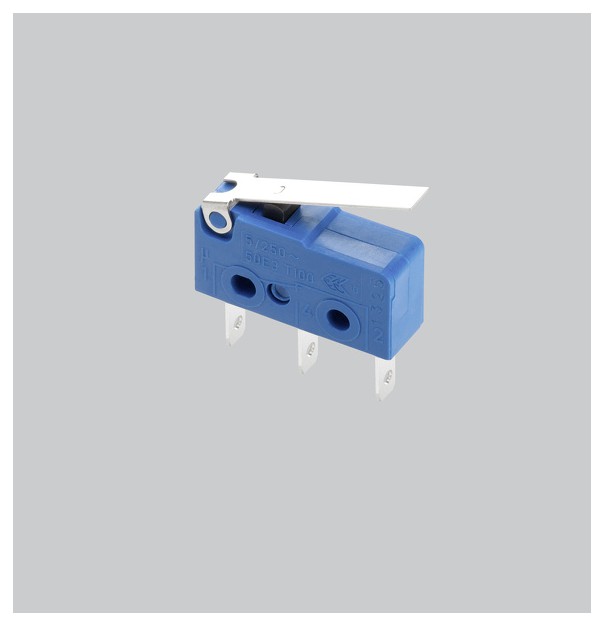

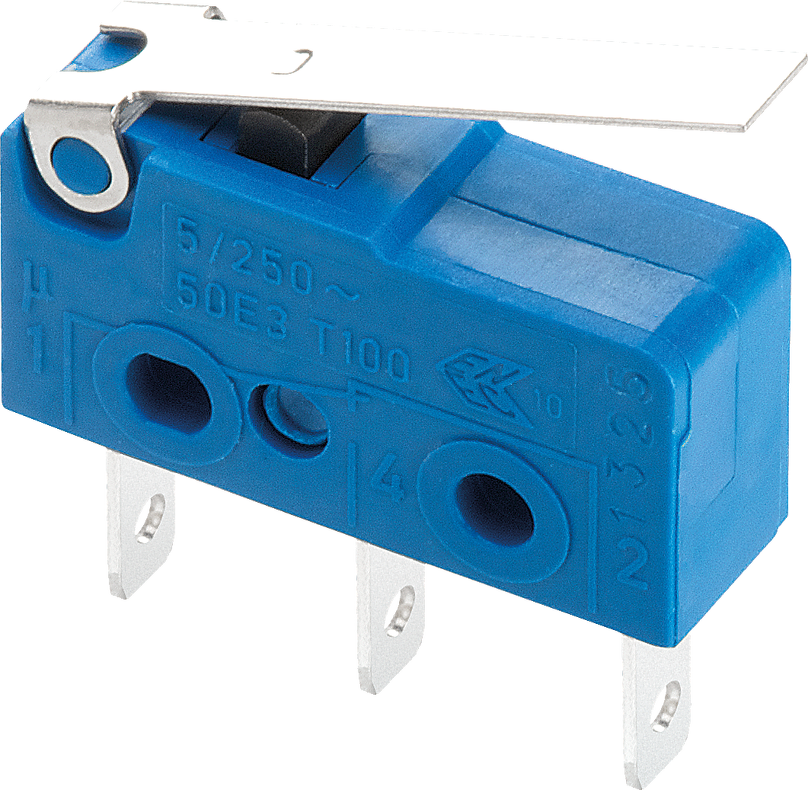

33156.000 | Spínač pro monitorování polohy víka | NH 00/1/2/3 |
Poznámka:
- hluboká verze je vhodná pro instalaci měřících transformátorů proudu
