Přípojnicové systémy WÖHNER – 60Classic pod lupou

Datum: 12.03.2020

Firma Wöhner zastupována na českém a slovenském trhu firmou GHV Trading, spol. s r.o., byla založena v Německu před více než 90 lety a již od počátku kladla důraz na vysokou kvalitu svých výrobků. Primárně se vyznačuje snadnou montáží, demontáží a výměnou díky jednoduchému upevňovacímu systému. Obrovským benefitem je také modularita umožňující efektivní využití prostoru systému při zachování vysoké proudové zatížitelnosti. V neposlední řadě se můžete spolehnout na vysoký stupeň bezpečnosti a dokonalou ochranu systému.

Mezi základní systémy patří CrossBoard, 30Compact, 60Classic, 185Power a produkty na Panel.

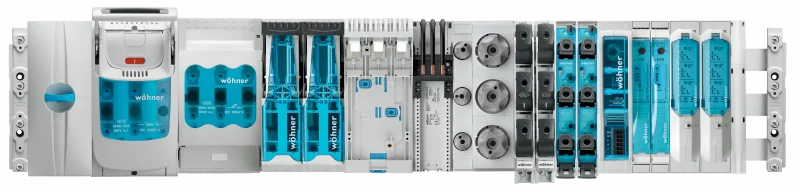

Jistě jste se s některým z těchto systémů v praxi již setkali, nyní se ale primárně zaměříme na systém 60Classic taktéž známý jako provedení s roztečí přípojnic 60 mm.

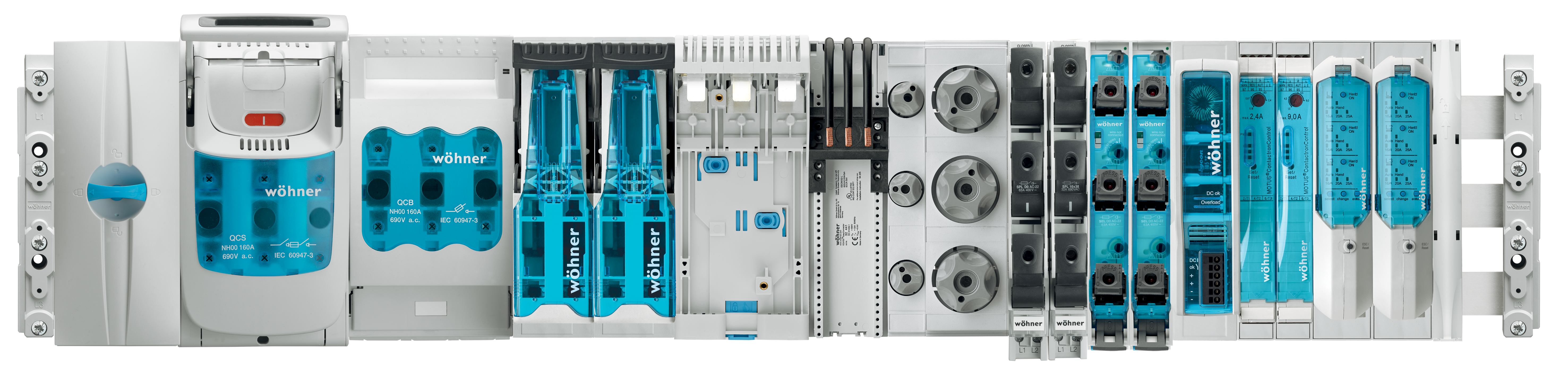

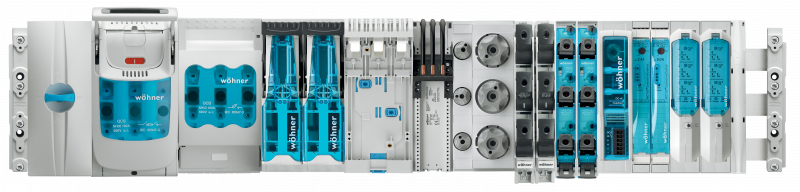

Systém 60Classic poskytuje rozteč přípojnic 60 mm a je dnes prakticky standardem většiny aplikací distribuce nízkého napětí. Tento standard vyvinutý společností Wöhner byl implementován v systému přípojnic 60Classic a v mnoha oborech průmyslu se jedná o nejčastěji využívaný přípojnicový systém vůbec. Zásadním důvodem úspěchu systému 60Classic je úspora místa a obrovská nabídka z širokého výběru komponent. Podle požadavků uživatele lze využít přípojnice různých průřezů a rozvádět tak proud až do 2500 A. Zároveň díky uvedení na „seznam UL (UL listed)“ splňuje řada komponentů požadavky pro použití v USA a Kanadě. Systém je taktéž doplněn řadou speciálních komponentů pro pojistkové systémy vyhovující normě UL. Rozsáhlá dokumentace, stejně jako nástroje pro plánování a výběr, podporují uživatele během fáze specifikace a plánování. K dispozici je také celá řada 4-pólových komponentů umožňujících připojení různých typů vodičů, krycích systémů, držáků válcových pojistek, výběru adaptérů pro spínání zařízení stejně tak jako adaptéry pro PE/N. Ve 4-pólovém systému může být použita také přípojnice TT s roztečí 60 mm mezi středy přípojnic. Čtvrtá přípojnice je většinou využívána jako N vodič, alternativně může být použita jako PE vodič nebo jako doplněk k 5-pólovému systému.
Neustálý vývoj a rozšiřování systému 60Classic patří mezi jedny z nejpřednějších výhod na poli jeho návrhu i využitelnosti. Obrovská výhoda spočívá v podobě softwarového konfigurátoru umožňujícího celkový návrh a vizualizaci rozváděče. Jednoduše zadáte jmenovité napětí, požadovaný jmenovitý proud a požadovanou zkratovou odolnost. Díky těmto informacím konfigurátor umožní výběr pouze ze systémů přípojnic, které vašim kritériím vyhovují a umožní rozváděč ve vizualizaci osadit patřičnými komponenty. Vizualizaci si následně můžete pomocí chytrého telefonu zobrazit v reálných rozměrech v místnosti, kde bude rozváděč umístěn. Ovšem ani ve vývoji té „hardwarové“ stránky není Wöhner pozadu. Pojďme si představit jedny ze zásadních novinek o které se systém 60Classic v posledních pár letech rozšířil.

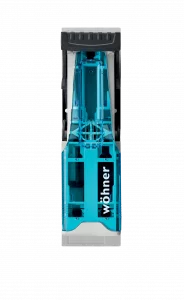

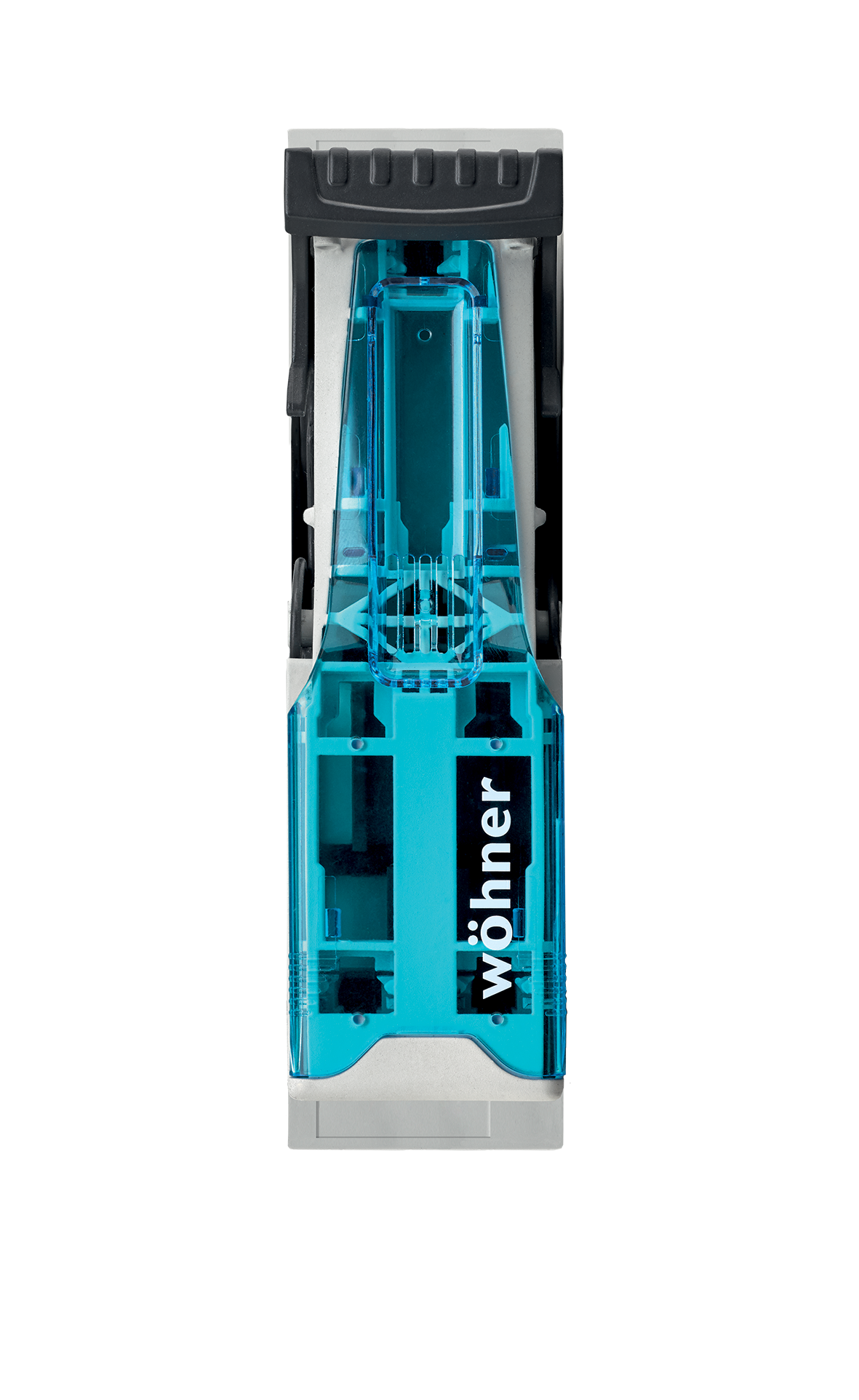

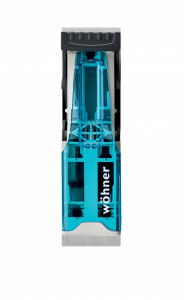

Pokud považujete ušetření místa v rozváděči za zásadní, jistě vás potěší pojistkový odpínač nesoucí název QUADRON 60Classic. Ten disponuje hned několika zásadními výhodami. Je určen pro pojistky NH velikosti 000 a to o pouhé konstrukční šířce 49,5 mm. Ano, i při takto malém rozměru se do tohoto QUADRONu vejdou 3 pojistky. Je konstruován pro jmenovitý proud 125 A, umožňuje montáž bez použití nářadí a můžete jej libovolně otočit o 180°, čímž získáte možnost horního či spodního připojení dle libosti.
Navíc je použitelný pro systém CrossBoard, 30Compact a 60Classic.

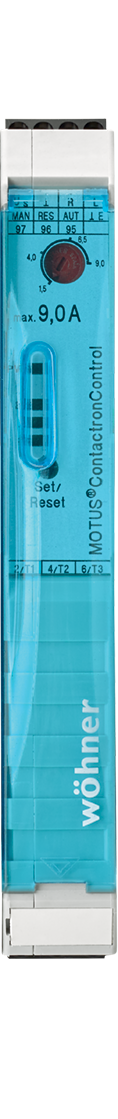

Inovace se dočkal také jeden z elektronických komponentů, a to konkrétně MOTUS 60Classic. Tento hybridní motorový spouštěč disponoval již v předchozí verzi funkcemi přímého a reverzního spouštěče, ochrany proti přetížení a nouzového vypnutí. Nově se rozšířil o verzi s rozhraním IO-Link a o možnost připojení externího nouzového zastavení v případě nehody.
Jeho konstrukční šířka je pouhých 22,5 mm a umožňuje pohánět malé pohony a motory o výkonu maximálně 4 kW, které jsou v řídicí technice a strojírenství používány velmi často.
Obdobně jako QUADRON, je kompatibilní se systémy CrossBoard, 30Compact a 60Classic.

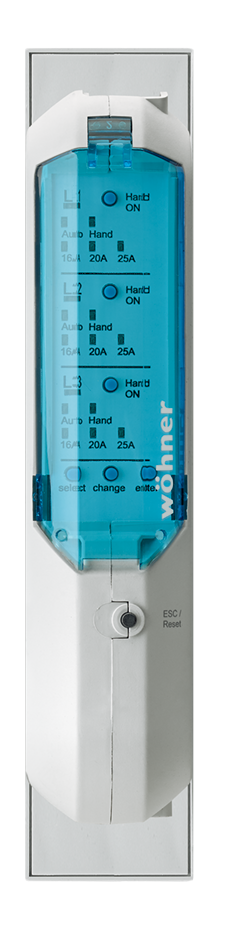

Dalším pomocníkem z řady elektronických komponentů je hybridní spínač pro spínání odporových zátěží OMUS 60Classic. Díky opětovnému využití hybridní technologie je elektronický spínací proces s nízkým opotřebením propojen s energeticky úspornou, spolehlivou mechanickou spínací funkcí. I tento model disponuje konstrukční šířkou pouze 36 mm a stejně jako ostatní komponenty je chlazen zcela pasivně. Toto prostorově úsporné řešení poskytuje zároveň napájení systému, jeho jištění, monitorování stavu a spínání, které lze volit 3-pólově nebo 1-pólově společně s monitoringem proudu 16, 20 a 25 A.
I OMUS 60Classic je možné použít pro systém CrossBoard, 30Compact a 60Classic.

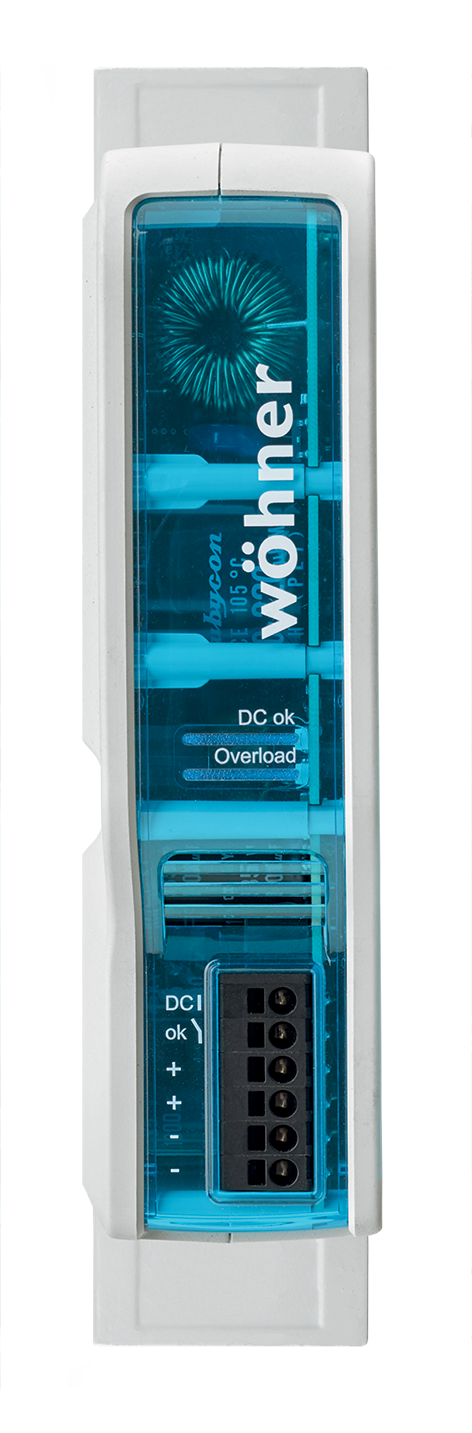

Prozatím posledním přírůstkem mezi elektronickými komponenty je nový napájecí zdroj pro přímé připojení nesoucí označení BROOME10. Ten disponuje výstupním napětím
24 V DC pro napájení automatizačních a řídicích systémů. Horní hranicí výstupního proudu je 10 A, pokud by vám to však nestačilo, zdroj umožňuje vzájemné sériové či paralelní propojení více zdrojů pro zvýšení rozsahu ať už výstupního napětí tak proudu. Navíc je zdroj při vynikající účinnosti 95 % o šířce 45 mm chlazen pouze pasivně. Obrovskou výhodou je taktéž vysoká odolnost proti přepětí a vlastní ochrana v případě zkratu s inteligentním resetem. BROOME10 je také možné použít v systémech CrossBoard, 30Compact a 60Classic.

Určitě vás potěší i to, že tento systém a mnoho dalšího bude k vidění na výstavě AMPER 2020 v Brně. Pokud vás tyto novinky zaujaly, přijďte se podívat na náš stánek v pavilonu P 4.10, společně se tak o tomto tématu můžeme pobavit více do hloubky.

Zaujaly vás tyto systémy a toužíte vědět více? Napište nám nebo zavolejte.





Jakub Gala
Jakub Gala
Obchodník s marketingovou specializací
