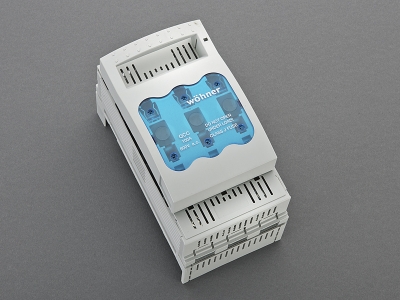

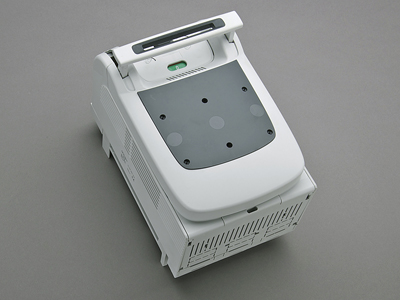

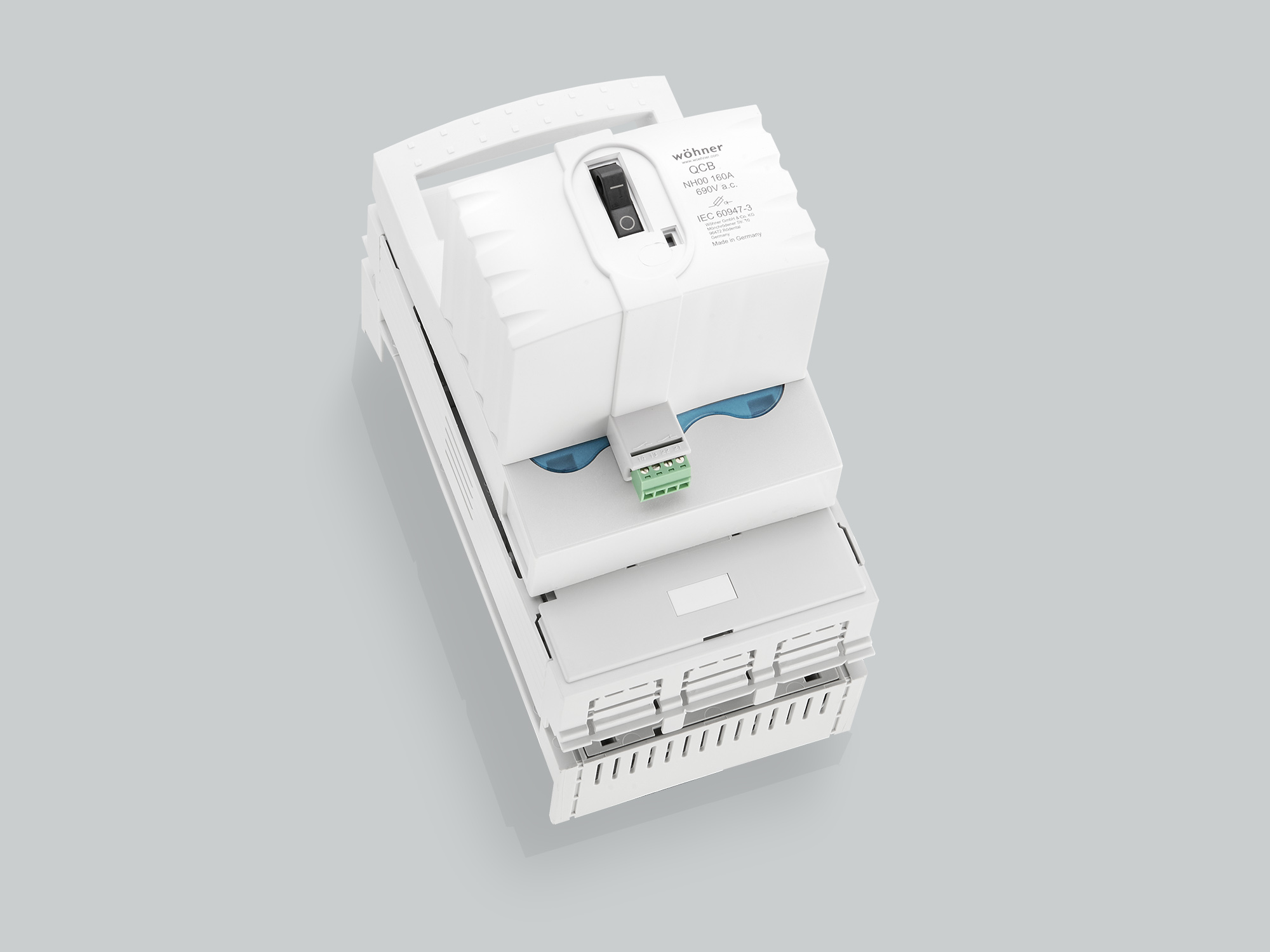

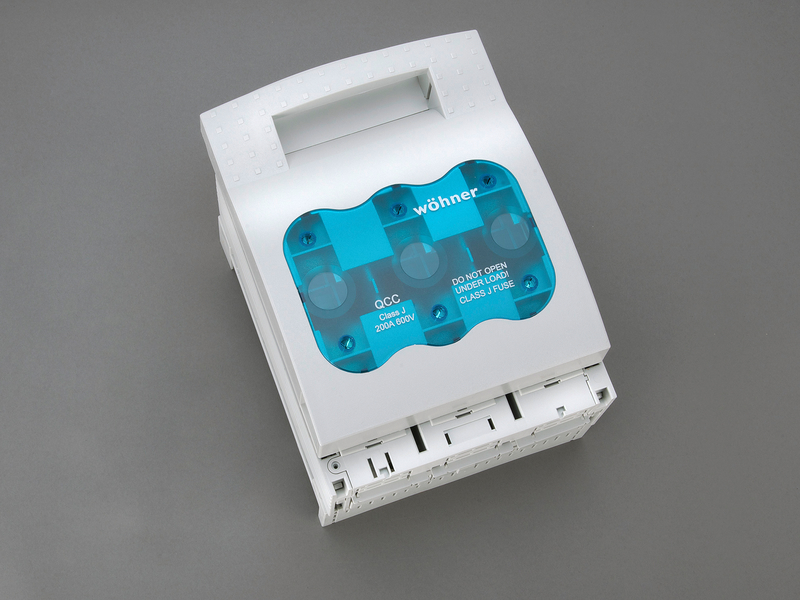

Pojistkové odpínače QUADRON

Pojistkové odpínače QUADRON pro všechny typy běžně používaných nožových NH vložek.
Nové pojistkové odpínače a odpínače s pojistkami QUADRON Speed s pružinovým mechanismem umožňují zapínání a vypínání jmenovitých proudů pod zátěží.

Dostupnost: Skladem v GHV
Vybrat variantu (21)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Pojistkové odpínače QUADRON (21)

Filtrace
Skladem
33198 - Pojistkový odpínač
Pojistkový odpínač
QUADRON NH00, 60Classic, třmen
Připojení: na pásovinu; s technologií CrossLink; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33198.000
EAN: 4021267331986
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33216 - Pojistkový odpínač
Pojistkový odpínač

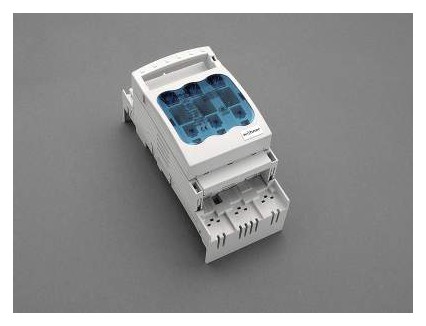

QUADRON NH000, 60Classic
Připojení: na pásovinu; jmenovitý proud: 125 A; velikost: NH 000; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33216.000
EAN: 4021267332167
Záruka: 24 m.
Skladem v GHV
skladem 7 ks
Na dotaz
Poptejte cenu
Porovnání
33802
Pojistkový odpínač
QUADRON NH000, 60Classic
Připojení: na pásovinu; jmenovitý proud: 125 A; velikost: NH 000; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33802.000
EAN: 4021267338022
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33398
Pojistkový odpínač
QUADRON NH00, 60Classic, M8
Připojení: na pásovinu; s technologií CrossLink; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: šroub M8;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33398.000
EAN: 4021267333980
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
Na dotaz
Poptejte cenu
Porovnání
33324
Pojistkový odpínač

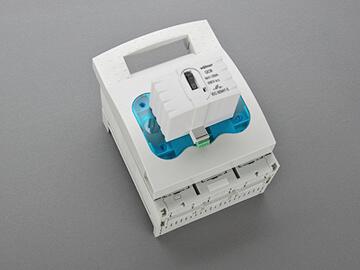

QUADRON NH00, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33324.000
EAN: 4021267333249
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33206
Pojistkový odpínač
QUADRON NH00, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 160 A; velikost: NH 00; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33206.000
EAN: 4021267332068
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33601
Pojistkový odpínač

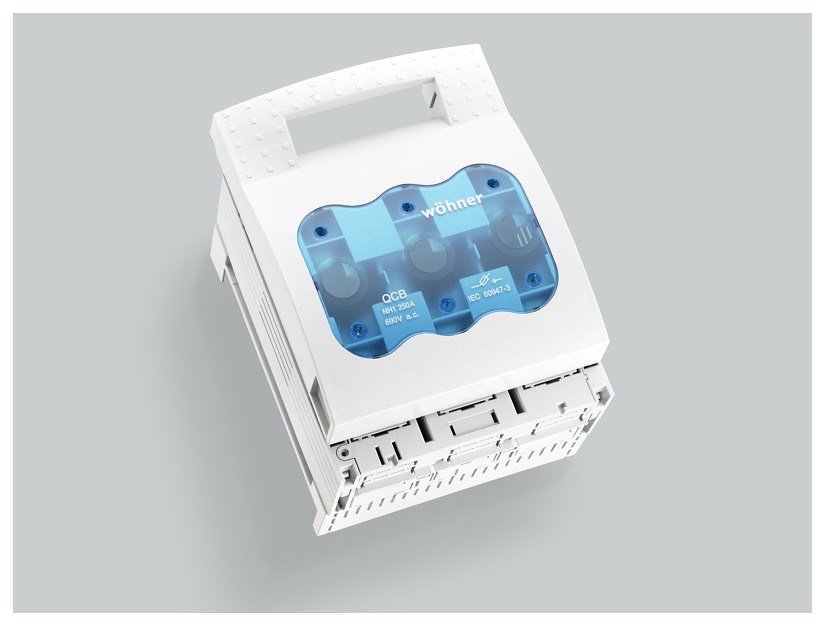

QUADRON NH1, 60Classic
Připojení: na pásovinu; s technologií CrossLink; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33601.000
EAN: 4021267336011
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
Na dotaz
Poptejte cenu
Porovnání
33600
Pojistkový odpínač
QUADRON NH1, 60Classic
Připojení: na pásovinu; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33600.000
EAN: 4021267336004
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
Na dotaz
Poptejte cenu
Porovnání
33325
Pojistkový odpínač

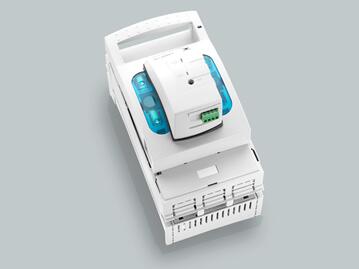

QUADRON NH1, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33325.000
EAN: 4021267333256
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33160
Pojistkový odpínač

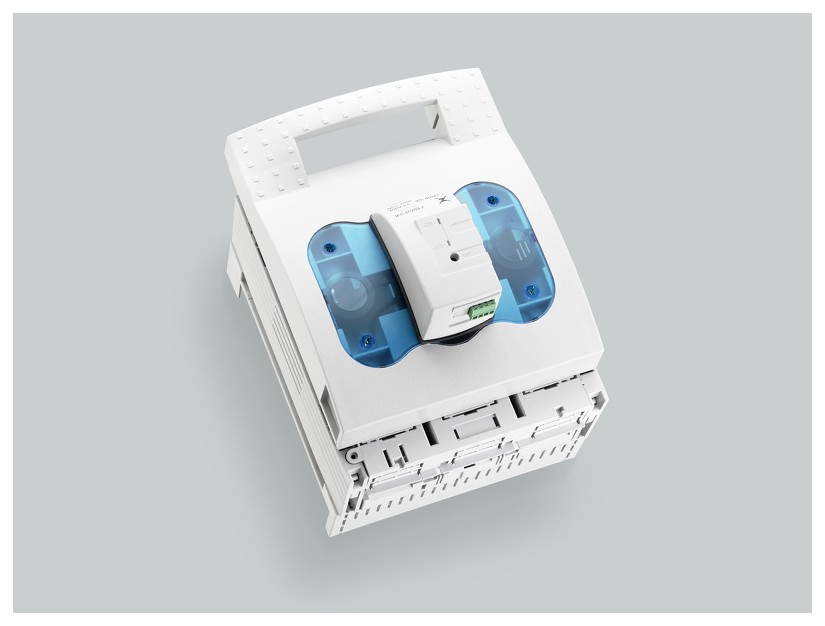

QUADRON NH1, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33160.000
EAN: 4021267331603
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33602 - Pojistkový odpínač
Pojistkový odpínač
QUADRON NH2, 60Classic
Připojení: na pásovinu; jmenovitý proud: 400 A; velikost: NH 2; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 10 mm a profilové;
MOŽNOST PŘIPOJENÍ DÍKY PŘÍSLUŠENSTVÍ 33148.000 NA 5 MM PŘÍPOJNICE;
OBJ: 33602.000
EAN: 4021267336028
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
33326
Pojistkový odpínač

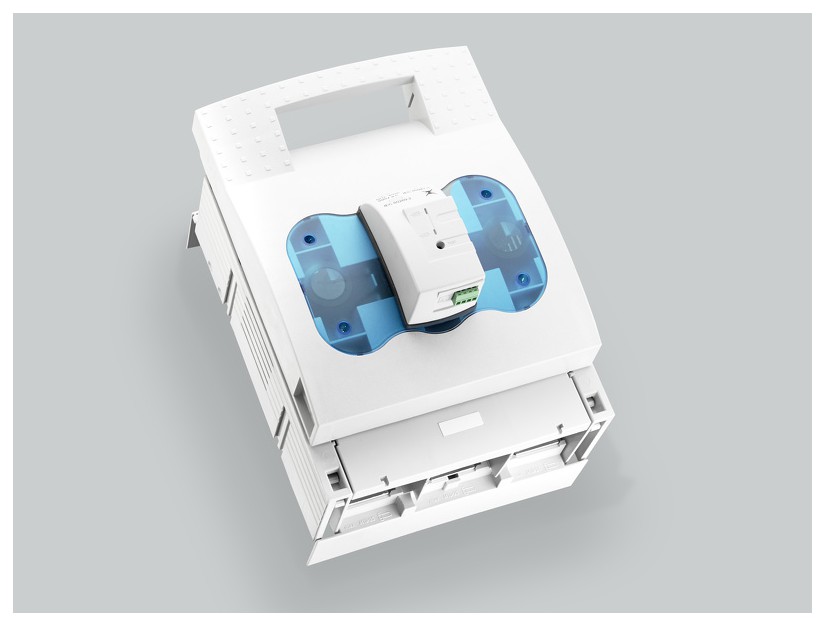

QUADRON NH2, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektrickou signalizací stavu pojistek; jmenovitý proud: 400 A; velikost: NH 2; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33326.000
EAN: 4021267333263
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33161
Pojistkový odpínač
QUADRON NH2, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 400 A; velikost: NH 2; výstupní svorky: nahoře/dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33161.000
EAN: 4021267331610
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33603 - Pojistkový odpínač
Pojistkový odpínač
QUADRON NH3, 60Classic
Připojení: na pásovinu; jmenovitý proud: 630 A; velikost: NH 3; výstupní svorky: nahoře/dole; typ připojení: šroub M12;
Na přípojnice: 12, 15, 20, 25, 30 x 10 mm a profilové;
OBJ: 33603.000
EAN: 4021267336035
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
33327
Pojistkový odpínač

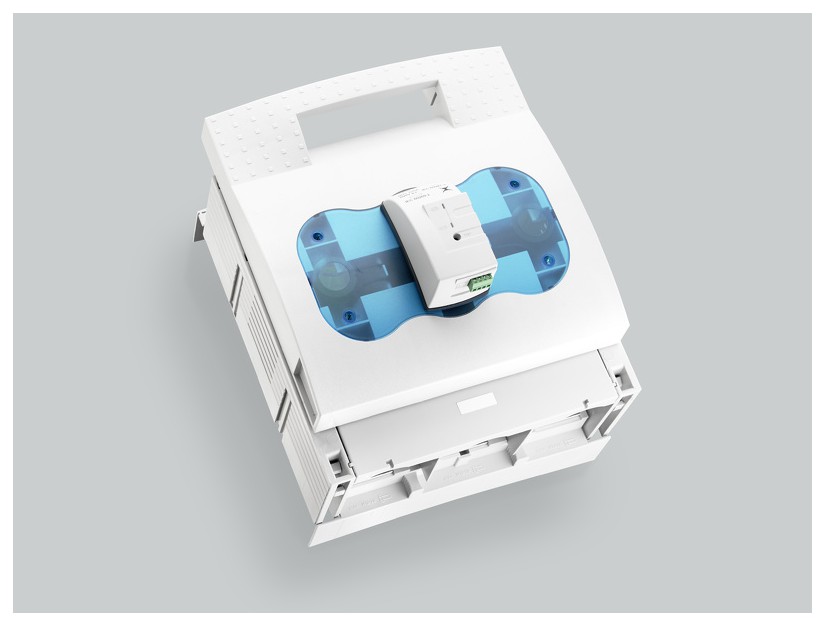

QUADRON NH3, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektrickou signalizací stavu pojistek; jmenovitý proud: 630 A; velikost: NH 3; výstupní svorky: nahoře/dole; typ připojení: šroub M12;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33327.000
EAN: 4021267333270
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33162
Pojistkový odpínač
QUADRON NH3, 60Classic, s elmech.signal.
Připojení: na pásovinu; s elektromechanickou signalizací stavu pojistek; jmenovitý proud: 630 A; velikost: NH 3; výstupní svorky: nahoře/dole; typ připojení: šroub M12;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33162.000
EAN: 4021267331627
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33500
QUADRON odpínač s pojistkou NH00, 60Classic
Připojení: na pásovinu; jmenovitý proud: 125 A; velikost: NH 00; výstupní svorky: dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33500.000
EAN: 4021267335007
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání
33506
QUADRON odpínač s pojistkou NH00, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 125 A; velikost: NH 00; výstupní svorky: dole; typ připojení: rámová svorka;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33506.000
EAN: 4021267335069
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33510
QUADRON odpínač s pojistkou NH1, 60Classic
Připojení: na pásovinu; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33510.000
EAN: 4021267335106
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33516
QUADRON odpínač s pojistkou NH1, 60Classic, s elektr.signal.
Připojení: na pásovinu; s elektronickou signalizací stavu pojistek; jmenovitý proud: 250 A; velikost: NH 1; výstupní svorky: dole; typ připojení: šroub M10;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33516.000
EAN: 4021267335168
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33540
QUADRON odpínač, 60Classic/Panel
ČERNÉ PROVEDENÍ; připojení: na pásovinu / panel; jmenovitý proud: 160 A; velikost: bez pojistek; výstupní svorky: dole;
Na přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33540.000
EAN: 4021267335403
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Volitelné příslušenství k Pojistkové odpínače QUADRON

03849

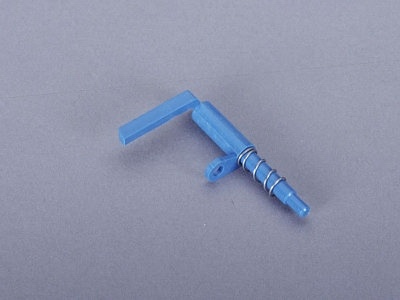

Příslušenství k odpínačům QUADRON
Pojistka pro otevírání víka odpoj.
Blokování víka; velikost: 00; pro systém 60Classic;
OBJ: 03849.000
EAN: 4021267038496
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

QUADRON - pojistkové odpínače a odpínače pojistek

QUADRON - pojistkový odpínač NH pojistek

  • Kategorie užití: dle IEC 60947-3 AC a DC
  • Připojení vývodů: šroub M8, M10, M12 nebo rámová svorka (nahoře / dole)
  • Jmenovité napětí: 690V AC, 440V DC
  • Jmenovitý proud: 125A - 630A
  • Pro pojistky: NH 000, 00, 1, 2, 3
  • Stupeň krytí: zepředu IP30
  • Teplotní odolnost: 125°C
  • Samozhášení dle: UL94
  • S elektronickým nebo elektromechanickým monitorováním stavu pojistek

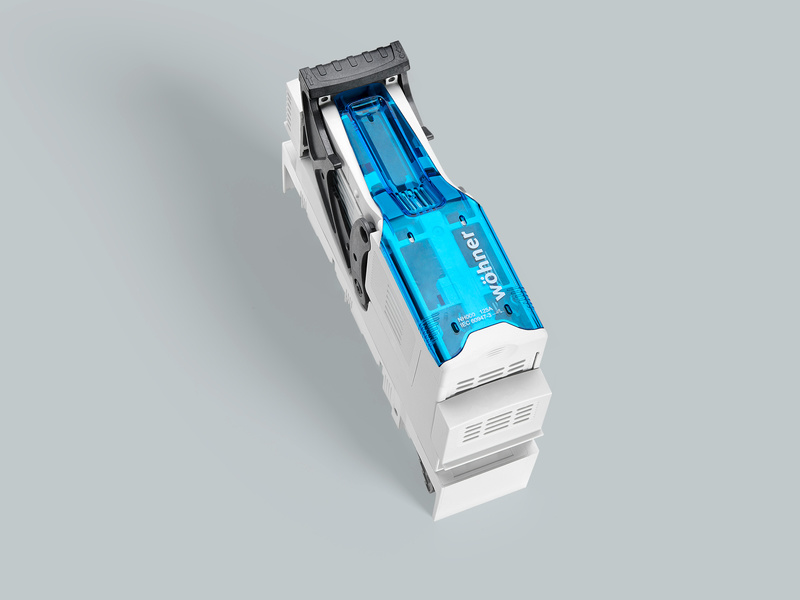

QUADRON Speed - odpínač s pojistkami NH

  • Kategorie užití: dle IEC 60947-3 AC a DC
  • Připojení vývodů: rámová svorka (nahoře / dole)
  • Jmenovité napětí: 690V AC
  • Jmenovitý proud: 125A - 250A
  • Pro pojistky: NH 00, 1
  • Stupeň krytí: zepředu IP20
  • Teplotní odolnost: 125°C
  • Samozhášení dle: UL94
  • S elektronickým monitorováním stavu pojistek
  • Možnost visacích zámků
  • Indikátor FLAG - zobrazuje nastavení pojistkového odpínače NH
  • Lze použít jako hlavní vypínač dle IEC / EN 60204-1

QUADRON Speed - odpínač

  • Kategorie užití: dle IEC 60947-3 AC a DC
  • Připojení vývodů: šroub M10 nebo rámová svorka (nahoře / dole)
  • Jmenovité napětí: 690V AC
  • Jmenovitý proud: 160A - 320A
  • Stupeň krytí: zepředu IP20
  • Teplotní odolnost: 125°C
  • Samozhášení dle: UL94
  • Možnost visacích zámků
  • Indikátor FLAG - zobrazuje nastavení pojistkového odpínače NH
  • Lze použít jako hlavní vypínač dle IEC / EN 60204-1 pouze v kombinaci s AC-23A/B, AC-23B (690V/125A), AC-23A (500V/125A)

Rozšířené informace

QUADRON - pojistkové odpínače a odpínače pojistek

QUADRON - pojistkový odpínač NH pojistek

Objednací číslo Provedení dle ČSN EN 60947-3 Velikost pojistky Jmenovitý proud [A] Připojení
33216.000 Pojistkový odpínač 000 125 Rámová svorka
33198.000 Pojistkový odpínač 00 160 Rámová svorka
33398.000 Pojistkový odpínač 00 160 Šroub M8
33324.000 Pojistkový odpínač s elektronickým monitorem stavu pojistek 00 160  Rámová svorka
33394.000  Pojistkový odpínač s elektronickým monitorem stavu pojistek 00  160 Šroub M8
33206.000 Pojistkový odpínač s elektromechanickým monitorem stavu pojistek 00 160 Rámová svorka
33420.000 Pojistkový odpínač s elektromechanickým monitorem stavu pojistek 00 160 Šroub M8
33600.000 Pojistkový odpínač   1 250 Rámová svorka
33601.000  Pojistkový odpínač   1 250 Šroub M10
33325.000 Pojistkový odpínač s elektronickým monitorem stavu pojistek 1 250 Šroub M10
33160.000 Pojistkový odpínač s elektromechanickým monitorem stavu pojistek 1 250 Šroub M10
33602.000  Pojistkový odpínač  2 400 Šroub M10
33326.000  Pojistkový odpínač s elektronickým monitorem stavu pojistek 2 400 Šroub M10
33161.000  Pojistkový odpínač s elektromechanickým monitorem stavu pojistek 2 400 Šroub M10
33603.000  Pojistkový odpínač  3 630 Šroub M12
33327.000  Pojistkový odpínač s elektronickým monitorem stavu pojistek 3 630 Šroub M12
33162.000  Pojistkový odpínač s elektromechanickým monitorem stavu pojistek 3 630 Šroub M12



QUADRON Speed - odpínač s pojistkami NH

Objednací číslo Provedení dle ČSN EN 60947-3 Velikost pojistky Jmenovitý proud  [A] Připojení
33500.000 Odpínač s pojistkami NH s pružinovým mechanismem 00 125 Rámová svorka
33501.000 Odpínač s pojistkami NH s pružinovým mechanismem 00 125 Rámová svorka
33506.000 Odpínač s pojistkami NH s pružinovým mechanismem a s elektronickým monitorem stavu pojistek 00 125 Rámová svorka

S multifunkční rukojetí

33503.000 Odpínač s pojistkami NH s pružinovým mechanismem 00 125 Rámová svorka
33504.000 Odpínač s pojistkami NH s pružinovým mechanismem 00 125 Rámová svorka

S ovládáním pomocí dveřní otočné rukojeti - dodatečně je potřeba hřídel a rukojeť pro montáž na dveře

33510.000 Odpínač s pojistkami NH s pružinovým mechanismem 1 250 Šroub M10
33511.000 Odpínač s pojistkami NH s pružinovým mechanismem  1  250 Šroub M10
33516.000 Odpínač s pojistkami NH s pružinovým mechanismem a s elektronickým monitorem stavu pojistek  1  250 Šroub M10

S multifunkční rukojetí

33513.000 Odpínač s pojistkami NH s pružinovým mechanismem   1  250 Šroub M10
33514.000 Odpínač s pojistkami NH s pružinovým mechanismem   1  250 Šroub M10

S ovládáním pomocí dveřní otočné rukojeti - dodatečně je potřeba hřídel a rukojeť pro montáž na dveře



QUADRON Speed - odpínač

Objednací číslo Provedení dle ČSN EN 60947-3 Počet pólů Jmenovitý proud [A] Připojení
33540.000 Odpínač - černé provedení* 3 160 Rámová svorka
33541.000 Odpínač - černé provedení* 3 160 Rámová svorka

S multifunkční rukojetí

33543.000 Odpínač - černé provedení* 3 160 Rámová svorka
33544.000 Odpínač - černé provedení* 3 200 Rámová svorka

S ovládáním pomocí dveřní otočné rukojeti - dodatečně je potřeba hřídel a rukojeť pro montáž na dveře

* Jako hlavní nebo nouzový vypínač pouze s následujícím max. provozním proudem 125A / 690V AC

33550.000 Odpínač - černé provedení* 3 320 Šroub M10
33551.000 Odpínač - černé provedení* 3 320 Šroub M10

S multifunkční rukojetí

33553.000 Odpínač - černé provedení* 3 320 Šroub M10
33554.000 Odpínač - černé provedení* 3 320 Šroub M10

S ovládáním pomocí dveřní otočné rukojeti - dodatečně je potřeba hřídel a rukojeť pro montáž na dveře

* Jako hlavní nebo nouzový vypínač pouze s následujícím max. provozním proudem 280A / 400V AC, 250A / 690V AC

Související produkty

Sběrnicový systém
Varianty: 26
Pojistková technika

Pojistkové spodky CUSTO a QUADRON, pojistkové odpínací lišty SECUR PowerLiner a EasyLiner, držáky válcových pojistek AMBUS, odpínače s pojistkami D01 a D02 pro všechny typy běžně používaných pojistkových vložek (nožové NH, závitové D nebo válcové NFC pojistkové vložky).

1 706 Kč
2 064,26 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
33234 - lištový pojistkový odpínač NH 00
Lištový odpínač NH pojistekLištové odpínače NH pojistek
Lištový odpínač pro nožové pojistky NH velikosti 00 v 3-pólovém provedení je určen pro 60 mm přípojnicový systém. Schváleno pro pojistky s charakteristikou gG, šířkou 50 mm, s připojovacím šroubem M8 / svorkou 70 mm2. Lištový odpínač je možné mít i s elektronickým monitoringem pojistek.

Mohlo by vás zajímat

Události

WEBINÁŘ: Kontrola, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 s přístroji Fluke
11.09.2024
Zveme Vás na ONLINE webinář zaměřený na kontrolu, řešení problémů a dokumentace bezpečnosti a výkonu fotovoltaických systémů podle ČSN EN 62446-1 za použití přístrojů FLUKE. Událost proběhne ve středu,...
3. ročník elektrotechnické výstavy Volty.cz
01.10.2024 - 02.10.2024
3. ročník elektrotechnické výstavy Volty.cz Rádi bychom Vás pozvali na 3. ročník úspěšné elektrotechnické výstavy Volty.cz, která se bude konat na výstavišti Černá louka v Ostravě. Těšit se můžete na...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma, Testery izolace 5000 V C.A 6505 a C.A 6547 -...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Nové kompaktní LED svítilny Stego SL 025
25.06.2024
LED svítilny SL 025 neboli „řešení vše v jednom“. Společnost Stego rozšiřuje svou řadu svítidel o inovativní LED svítilny, které jsou ideální do každého rozváděče a díky svým rozměrům i do skříní s vysokou...
Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...

Odborné články

Novinka od firmy Bender pro AC nabíjecí stanice - regulátory nabíjení ICC1324
05.06.2024
Společnost Bender, přední světový výrobce přístrojů pro elektrickou bezpečnost v elektromobilitě, uvádí na trh nový regulátor nabíjení ICC1324. Přístroj slouží jako řídící jednotka střídavých nabíjecích...
Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
