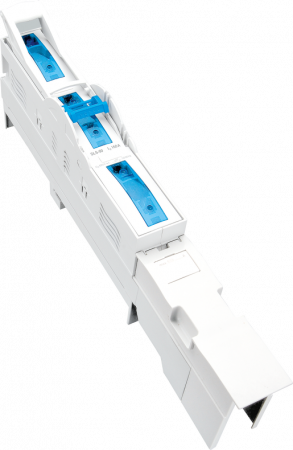

Lištové odpínače NH pojistek

Charakteristika

Lištový odpínač pro nožové pojistky NH velikosti 00 v 3-pólovém provedení je určen pro 60 mm přípojnicový systém. Schváleno pro pojistky s charakteristikou gG, šířkou 50 mm, s připojovacím šroubem M8 / svorkou 70 mm2. Lištový odpínač je možné mít i s elektronickým monitoringem pojistek.
Cena 2 739 Kč
3 314,19 Kč s DPH
Dostupnost: Na dotaz
Vybrat variantu (1)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu Lištové odpínače NH pojistek (1)

SECUR 60Classic, NH00 Pojistková odpínací lišta
Pojistková odpínací lišta
SECUR 60Classic, NH00
Pojistková odpínací lišta, 3-pólově spínatelná, s připojením dole nebo nahoře; jmenovitý proud (IEC):160A; jmenovité napětí (IEC): 690V AC; pro pojistky: NH00; připojení: třmenová svorka nebo šroub M8 pro vodič do max. 70mm2; s krytem prostoru přípojů;
Pro přípojnice: 12, 15, 20, 25, 30 x 5, 10 mm a profilové;
OBJ: 33234.000
EAN: 4021267332341
Záruka: 24 m.
Není skladem
Prověříme pro Vás
2 739 Kč/ks
3 314,19 Kč s DPH
Porovnání
+-
Košík

Popis výrobku

Lištový odpínač NH pojistek

  • Kategorie užití: AC-22B (690V); AC-23B (400 V);  AC-23B (500 V,125 A)
  • Připojení vývodů: šroub M8 nebo svorka max. 70 mm2
  • Jmenovité napětí: 690 V
  • Jmenovitý proud: 160 A
  • Maximální povolené/přípustné napětí AC/DC (IEC): 800 V / 800 V
  • Jmenovité rázové napětí: 8 kV
  • Pro pojistky s charakteristikou: gG
  • Pro NH00 pojistky do ztrátového výkonu: 12 W
  • Stupeň krytí: zepředu IP30
  • Teplotní odolnost: 125°C
  • UL94
  • CTI200
  • Postříbřené kontakty

S elektronickým monitorováním pojistek

  • Kategorie užití: AC-23B (400 V)
  • Připojení vývodů: šroub M8 nebo svorka max. 70 mm2
  • Jmenovité napětí: 690 V
  • Jmenovitý proud: 160 A
  • Maximální povolené/přípustné napětí AC/DC (IEC): 800 V / 250 V
  • Jmenovité rázové napětí: 4 kV
  • Pro pojistky s charakteristikou: gG
  • Pro NH00 pojistky do ztrátového výkonu: 12 W
  • Stupeň krytí: zepředu IP30
  • Teplotní odolnost: 125°C
  • UL94
  • CTI200
  • Postříbřené kontakty

Rozšířené informace

QUADRON 60Classic - lištový odpínač NH pojistek vel. 00, základní provedení

Objednací čísloJmenovitý proud [A]VelikostPřipojení
33234.000 160 NH 00 šroub M8 / třmenová svorka max. 70 mm2
S krytem prostoru svorek

QUADRON 60Classic - lištový odpínač NH pojistek vel. 00, s monitorováním stavu pojistek

Objednací čísloJmenovitý proud [A]VelikostPřipojení
33285.000 160 NH 00 šroub M8 / třmenová svorka max. 70 mm2

S krytem prostoru svorek

Schéma zapojení pro monitoring pojistek naleznete v sekci "Ke stažení"

Volitelné příslušenství

Objednací čísloJmenovitý proud [A]VelikostPřipojení
33156.000 Kontrolní spínač pro monitorování polohy víka odpínače NO / NC 250V AC / 5A, 30V DC / 4A NH 00 - 3 -

Plochá koncovka 2,8 x 0,5 (DIN 46244-A)

03727.000 Třmenová svorka NH 00 1,5 - 70 / 12 x 1 - 10
30894.000 Šroub M8 NH 00 70
33224.000 Prizmová svorka - jednoduchá pro Cu a Al* NH 00 16-70

* Při použití hliníkových vodičů dodržujte pokyny pro údržbu (viz kapitola Manual 8.2)
