MODULÁRNÍ SYSTÉM CROSSBOARD: Způsoby řízení elektrických pohonů

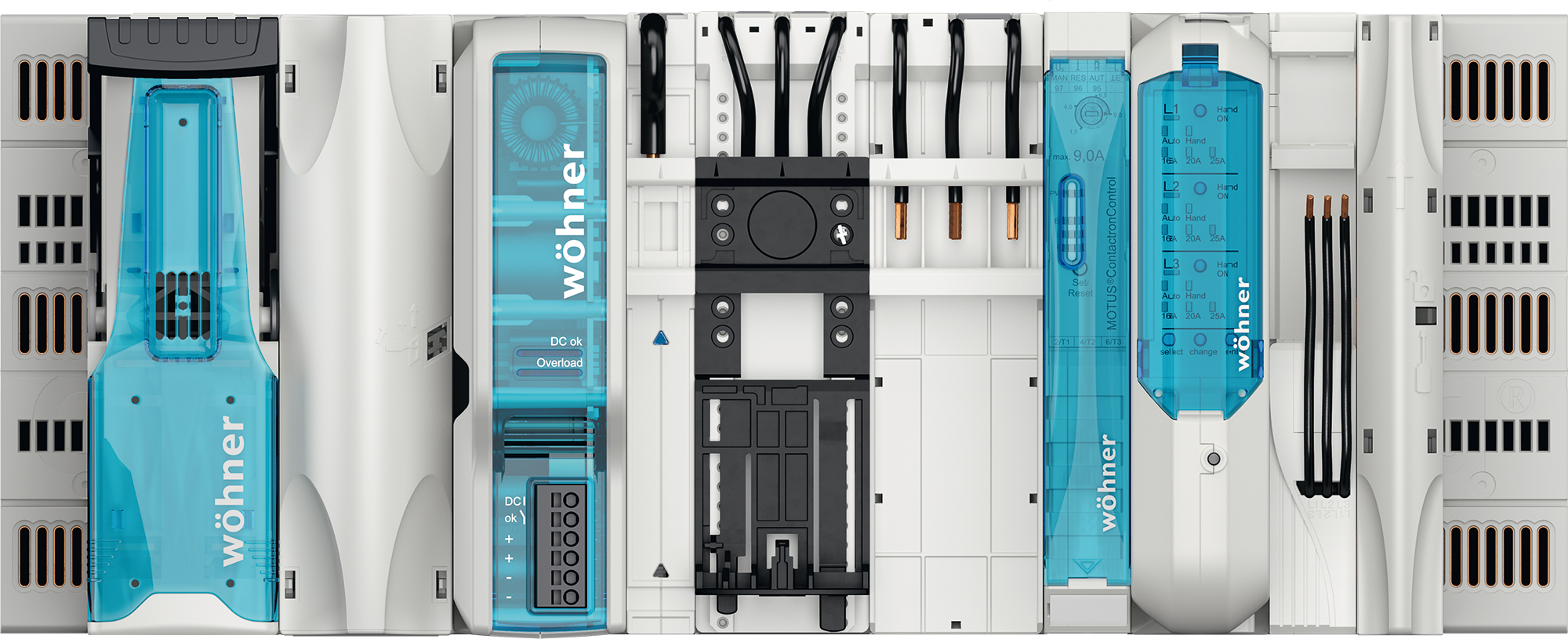

O systému CrossBoard jste od nás již nejspíš slyšeli, dovolíme si však krátkou rekapitulaci jeho vlastností a výhod.
Systém je zamýšlen pro rozvody el. energie do 125 A s akcentem na úsporu prostoru a bezpečnost. CrossBoard je již z výroby certifikován na IP20. Toto krytí navíc není nutné demontovat při osazování jednotlivými prvky
Systém CrossBoard sází hlavně na svou kompaktnost. V základu je vyráběn ve dvou šířkách, 225 a 405 milimetrů. Rozvod elektrické energie pomocí systému CrossBoard je v souladu se standardy IEC 61 349 a UL 508.
Montáž komponentů na desky CrossBoard je velmi snadná, není nutný žádný nástroj, stačí nacvaknout. Po osazení není třeba nic dotahovat, okamžitě je splněno jak mechanické, tak elektrické propojení. Díky své konstrukci zamezuje chybnému osazení komponent a zároveň zabraňuje přepólování. Desku samotnou není třeba po vyjmutí z krabice nijak kompletovat, stačí upevnit do rozváděče šrouby či na lištu DIN.

Standardizovaná rozteč otvorů rastru systému 4,5 mm umožňuje kombinovat tento systém s komponenty dalších výrobců.

Jednoduchá demontáž prvků z desky probíhá pomocí plochého šroubováku bez použití dalších nástrojů.

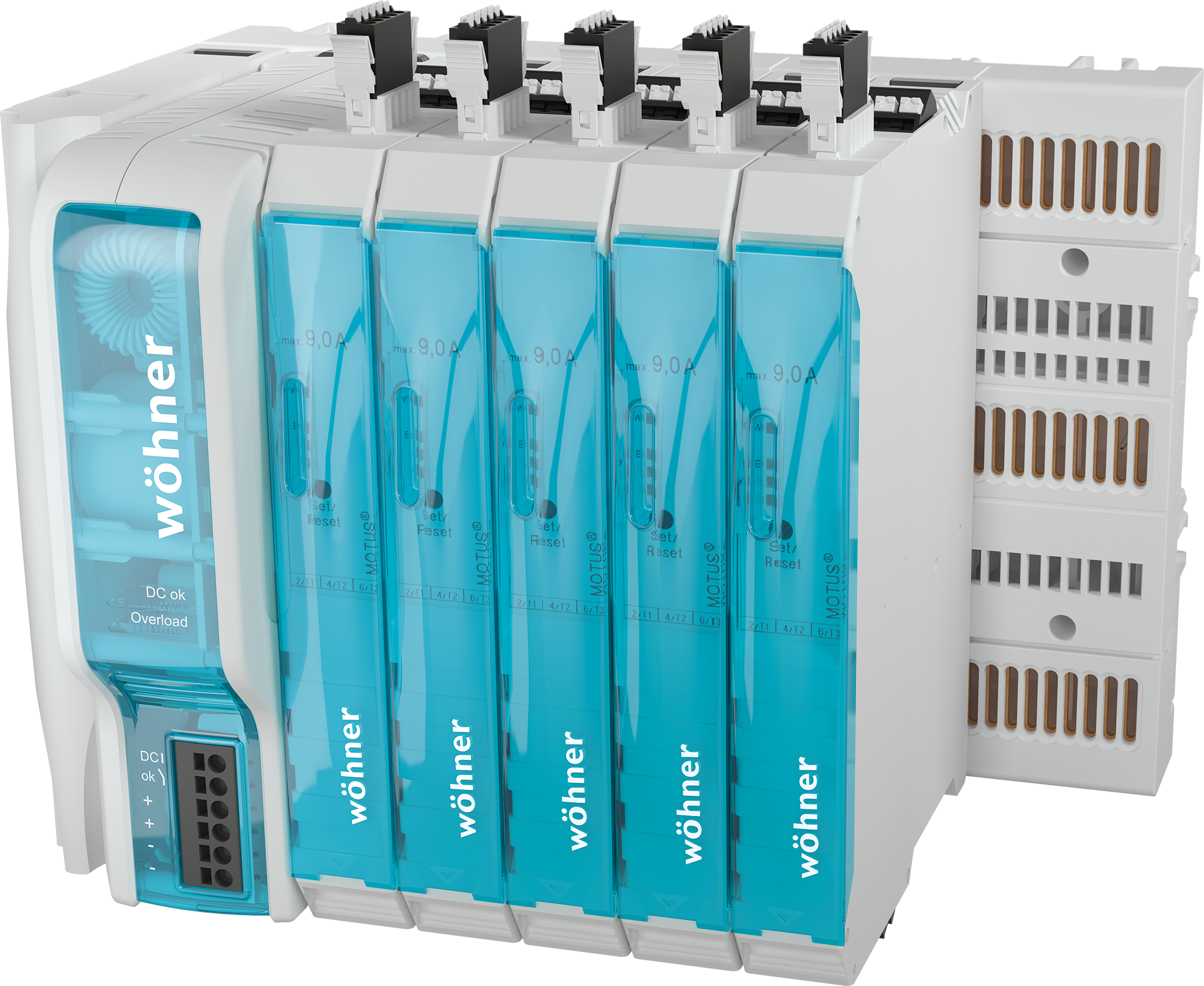

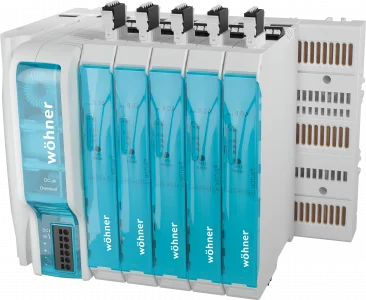

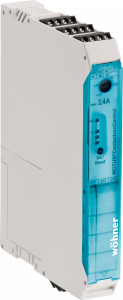

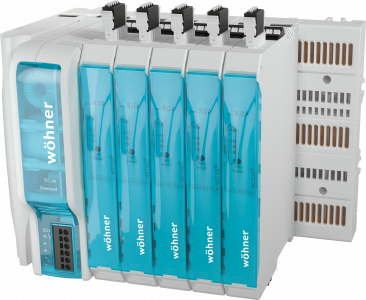

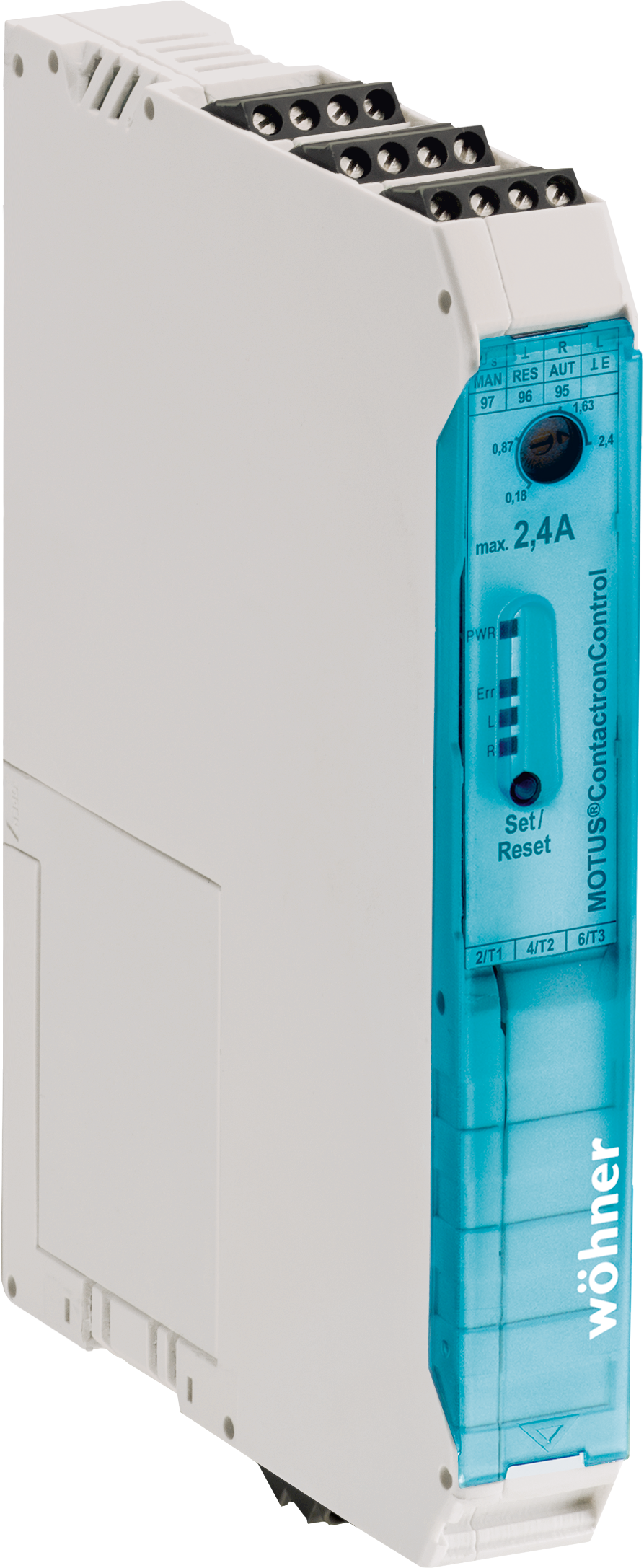

V reakci na požadavky zákazníků byl sestrojen hybridní motorový spouštěč MOTUS pro motory s maximálním výkonem 4 kW. Tyto menší motory jsou v praxi jedny z nejčastějších. Ve většině aplikací je potřeba nejen řídit směr otáčení, ale v případě poruchy pohon chránit. Elektronika MOTUSu umí pohon, jak řídit, tak chránit a danou situaci i signalizovat zabudovaným kontaktem. A to vše v úsporném pouzdře šířky pouhých 22,5 milimetru.

Spínané kontakty jsou s pomocí vestavěného polovodiče minimálně zatíženy a opotřebovány. Z toho plyne označení „hybridní“ a samotná velikost MOTUSu. Kombinace s polovodičem též zajišťuje až 10krát delší životnost oproti běžnému stykači a nižší spotřebu energie. Ztrátové teplo je tímto též omezeno, a proto může být spouštěč v celoplastovém pouzdře bez nutnosti ochranného pospojování.

Firma Wöhner nabízí MOTUS ve 3 základních variantách odlišujících se vstupním proudem od 0,075 do 9 A AC.

Spouštěč lze samozřejmě namontovat nejen na systém CrossBoard, ale i na ostatní systémy fy Wöhner a to 30 Compact, 60 Classic či přímo na DIN lištu do rozváděče. Spouštěč též splňuje požadavky na certifikaci UL i IEC 61 508-SIL3.

Na poslední čtvrtletí roku 2020 oznámila firma Wöhner MOTUS s komunikací IO-link, která umožní ještě větší propojení s automatizací ve výrobě a provozu.

Podrobnější informace o této novince budou k dispozici na našem webu.

V současnosti si můžete funkční zapojení motoru pomocí MOTUSu prohlédnout v sídle naší společnosti v Brně či na nejbližším možném semináři či výstavě.

Jakékoli dotazy ohledně tohoto úsporného systému Vám rádi zodpovíme.
