Spínače OMUS
Hybridní spínač odporových zátěží na desky Crossboard.
Varianty k produktu Spínače OMUS (2)
Hlavní funkce: cílené zapínání/vypínání při průchodu 0V, ruční ovládání na zařízení, ruční zapínání a nastanování limitů proudu, selfmonitoring zařízení, signální kontakty;
Certifikace: IEC 60 947-4-2; nastavitelný monitoring proudu: 16A, 20A, 25A; jmenovité napájecí napětí: 24V DC; jmenovité provozní napětí: 400V AC (IEC)/480V AC (UL);
Jmenovitý provozní proud: 25A (IEC)/24A (UL), 3x1-pólový;
Hlavní funkce: cílené zapínání/vypínání při průchodu 0V, ruční ovládání na zařízení, ruční zapínání a nastanování limitů proudu, selfmonitoring zařízení, signální kontakty;
Certifikace: IEC 60 947-4-2 a dle UL 508A; nastavitelný monitoring proudu: 16A, 20A, 25A; jmenovité napájecí napětí: 24V DC; jmenovité provozní napětí: 500V AC (IEC)/480V AC (UL);
Jmenovitý provozní proud: 25A (IEC)/20A (UL), 3x1-pólový;

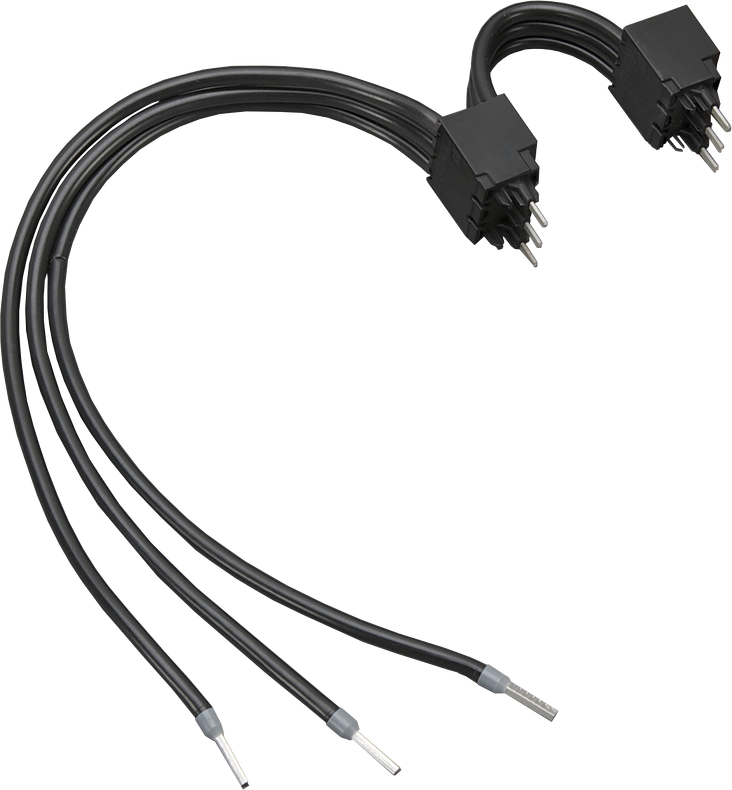

Volitelné příslušenství k Spínače OMUS
Zjistit více
Zjistit více
Jmenovitý proud: 20A (IEC/UL); jmenovité napětí: 400V AC (IEC)/480V AC (UL);
Jmenovitý proud: 8A (IEC/UL);
Jmenovitý proud: 25A (IEC)/20A (UL); jmenovité napětí: 400V AC (IEC)/480V AC (UL);
Popis výrobku
- Jmenovitý proud: 25 A
- Konstrukční šířka: 36 mm
- Hybridní spínací technologie
- Integrované funkce jako: napájení, jištění, signalizace, spínání
- 3-fázové spínání nebo nezávislé přepínání fází
- Až 30 milionů spínacích cyklů
- Až o 66% menší tepelné ztráty během spínání (v závislosti na frekvenci)
- Cílené zapnutí / vypnutí v 0 V (max. do 30 ms)
- Certifikace UL
Rozšířené informace
Hybridní spínače pro spínání ohmických zátěží s rozhraním CrossBoard
Objednací číslo | Popis | Jmenovitý proud [A] | Šířka [mm] |
---|---|---|---|
36159.000 | OMUS CrossBoard | 20 | 36 |
36154.000 | OMUS CrossBoard | 25 | 36 |
Náhradní komponenty
Objednací číslo | Popis | Jmenovitý proud [A] | Certifikace |
---|---|---|---|

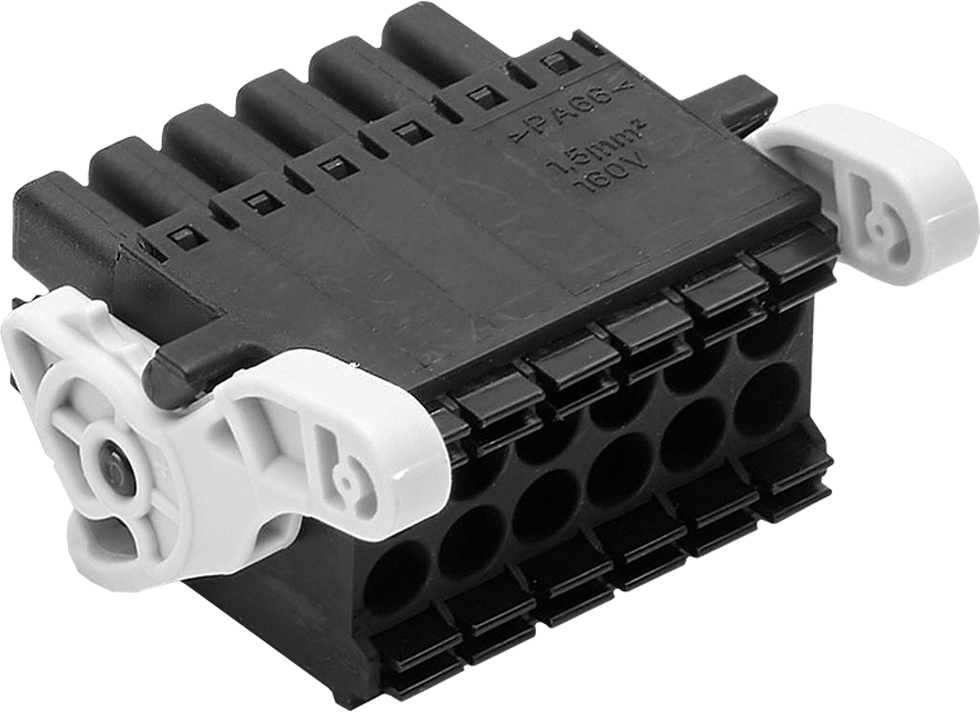

36917.000 | Konektor 12-pólový s pružinovými svorkami | 8 | IEC / UL |

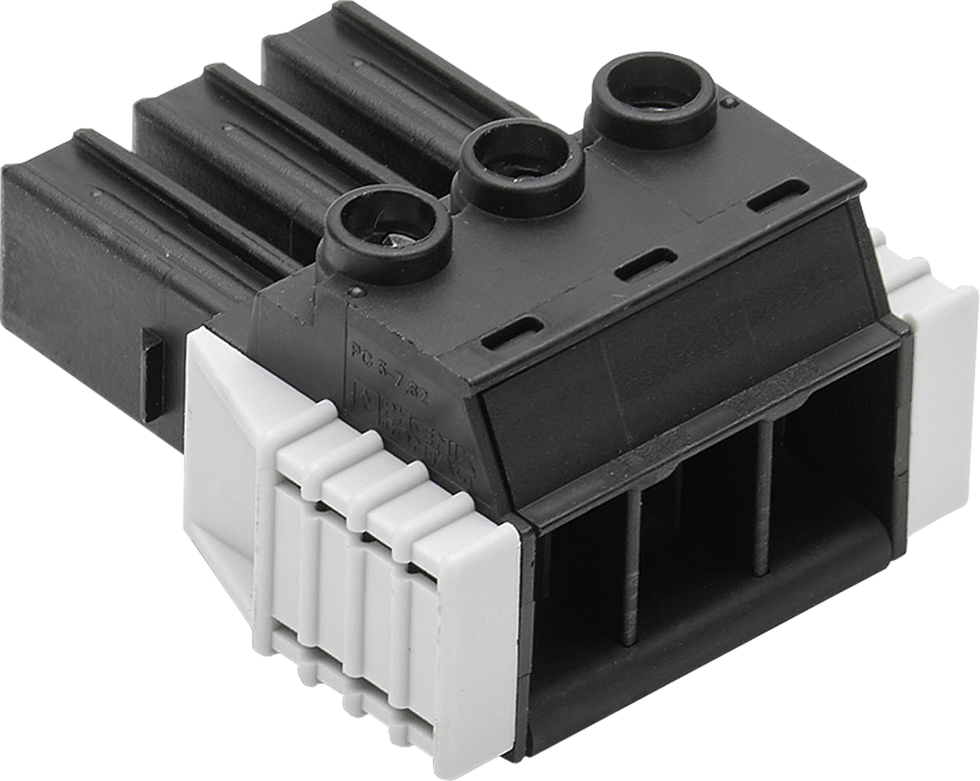

36918.000 | Konektor 3-pólový s pružinovými svorkami | 20 | IEC / UL |
Náhradní pojistky
Objednací číslo | Popis | Jmenovitý proud [A] | Velikost / Certifikace |
---|---|---|---|

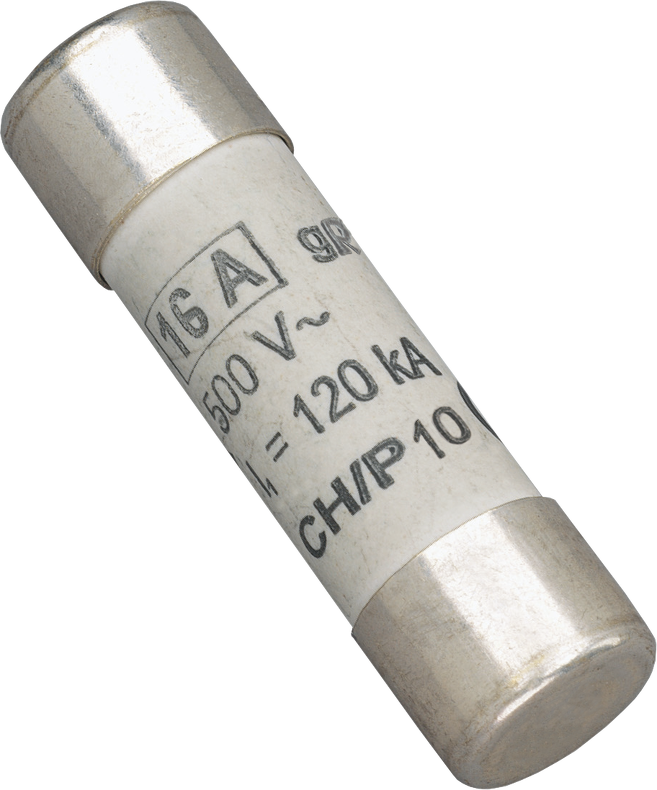

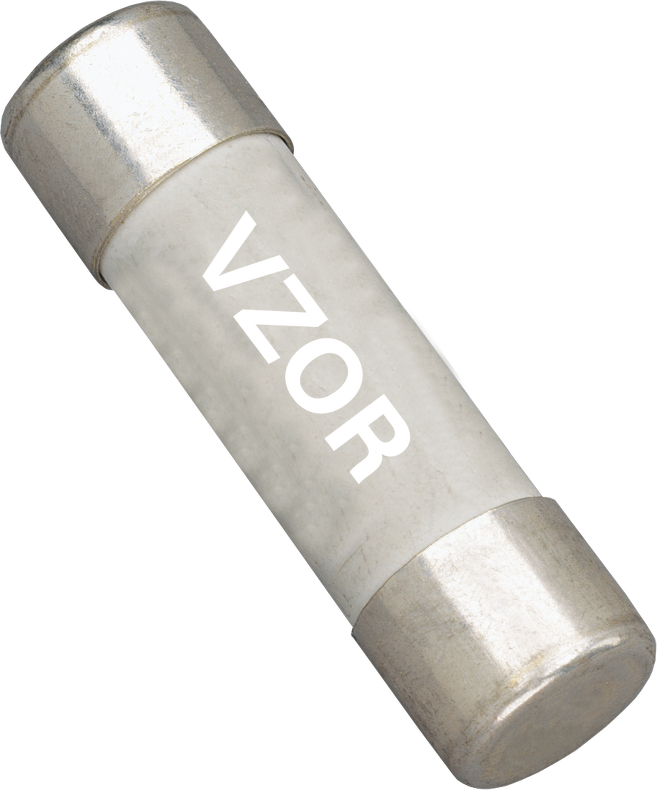

31189.000 | Pojistka | 32 | 10x38 gG / IEC |

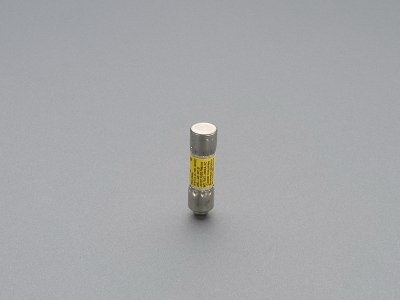

31252.000 | Pojistka, s časovým zpožděním | 30 | Třída CC / UL |
