Pojistkové odpínače

Pojistkové odpínače Capus (pojistky 10x38mm) a Quadron (pojistky NH 000) pro montáž na všechny desky systému Crossboard.

Dostupnost: Na dotaz
Vybrat variantu (2)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Varianty k produktu Pojistkové odpínače (2)

36050.000
CAPUS CrossBoard
Odpínač s pojistkou 10x38, CrossBoard, 3-pól
Připojení: na CrossBoard (volitelné příslušenství: 36113.000 - adaptér na 30Compact, 36114.000 - adaptér na 60Classic); jmenovitý proud: 16 A; velikost: 10x38; výstupní svorky: dole; typ připojení: rámová svorka;
OBJ: 36050.000
EAN: 4021267360504
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

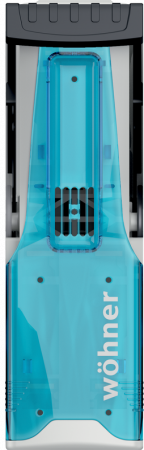

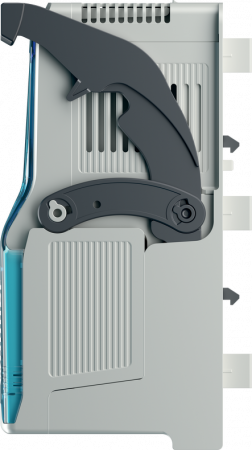

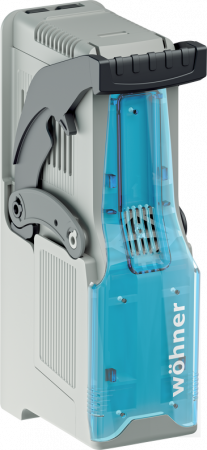

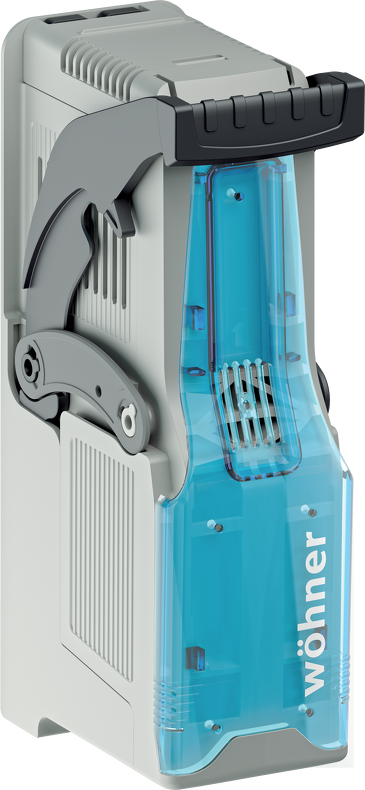

Pojistkový odpínač NH pojistek QUADRON - 33800
Pojistkový odpínač
QUADRON NH000, CrossBoard
Připojení: na systém CrossBoard; jmenovitý proud: 125 A; velikost: NH 000; výstupní svorky: nahoře/dole; typ připojení: rámová svorka;
OBJ: 33800.000
EAN: 4021267338008
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Pojistkový odpínač NH pojistek - QUADRON

  • Jmenovitý proud: 125 A
  • Konstrukční šířka: 49,5 mm
  • Pro NH pojistky velikosti 000
  • Rámové svorky: 6 - 50 mm2
  • Horní a spodní připojení
  • Kategorie užití AC 22B, AC 21B

Odpínač s pojistkami 10x38 - CAPUS

  • Jmenovitý proud: 16 A
  • Konstrukční šířka: 22,5 mm
  • Pro pojistky velikosti 10x38
  • Rámové svorky: 1x1 - 6 mm2, 2x2,5 mm2
  • Spodní připojení
  • Kategorie užití AC-22B (400V)
  • Možnost využití příslušenství (adaptér na systém 30Compact)

Rozšířené informace



Objednací číslo                Popis Jmenovitý proud [A] Výška [mm]

Šířka [mm]

33800.000 s rozhraním CrossLink - QUADRON 125 174,5 49,5
36050.000 s rozhraním CrossLink - CAPUS 16 180 22,5
