Připojovací technika

Připojovací moduly pro všechny desky systému Crossboard s možností proudového zatížení až 160A.

Dostupnost: Na dotaz
Vybrat variantu (5)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Připojovací technika (5)

CRITO®CrossBoard
CrossBoard

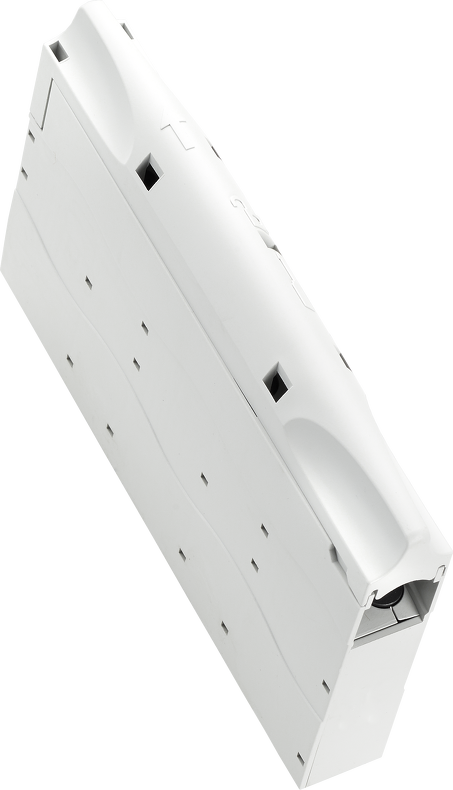

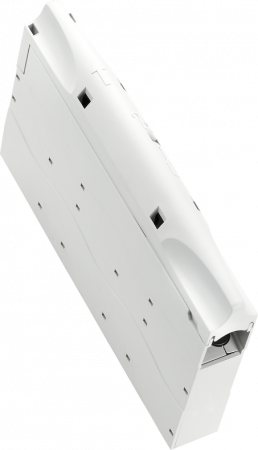

Připojovací panel CRITO, max. 80A, 3-pól
Připojovací modul s připoj. technologií SnapLock, ochrannou krytkou a rozhraním CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 22,5mm; propojovací vodiče: 1,5-16mm2; proudová zatížitelnost: max.80A (IEC);
Jmenovitý proud: 63A (IEC)/48A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 01592.000
EAN: 4021267015923
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Připojovací panel CRITO, max.125A, 3-pól CrossBoard
CrossBoard

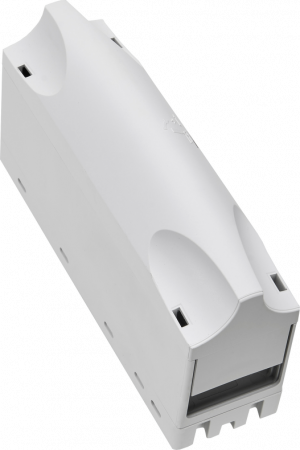

Připojovací panel CRITO, max.125A, 3-pól
Připojovací modul s připoj. technologií SnapLock, ochrannou krytkou a rozhraním CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 45mm; propojovací vodiče: 6-50mm2; proudová zatížitelnost: max.125A (IEC);
Jmenovitý proud: 125A (IEC)/100A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 01593.000
EAN: 4021267015930
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Podpůrný modul Crossboard Příslušenství
Příslušenství

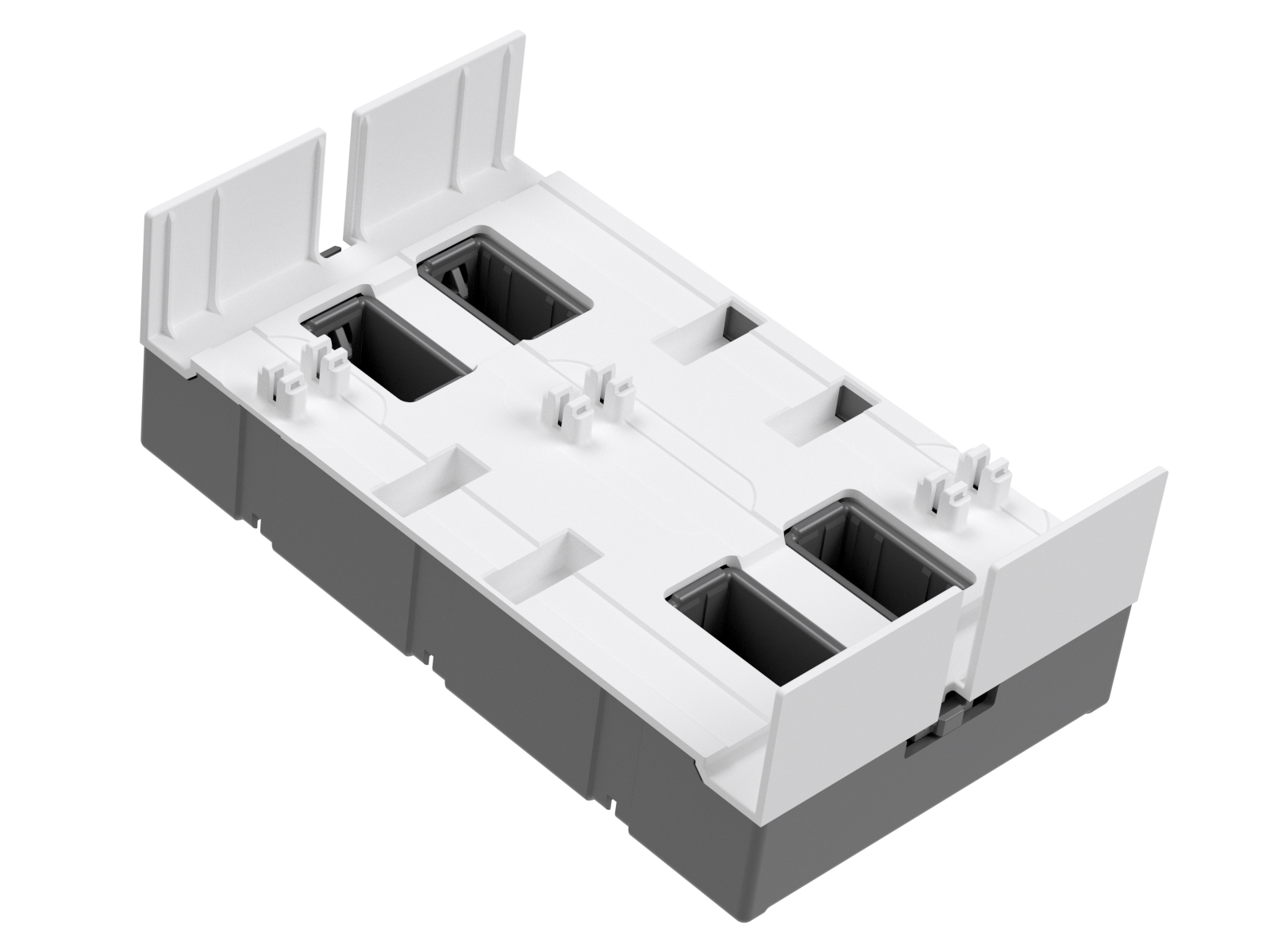

Podpůrný modul Crossboard
Pro desky Crossboard od 550 do 1100 mm;
OBJ: 01605.000
EAN: 4021267016050
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Připojovací modul Crossboard Připojovací panel
Připojovací panel

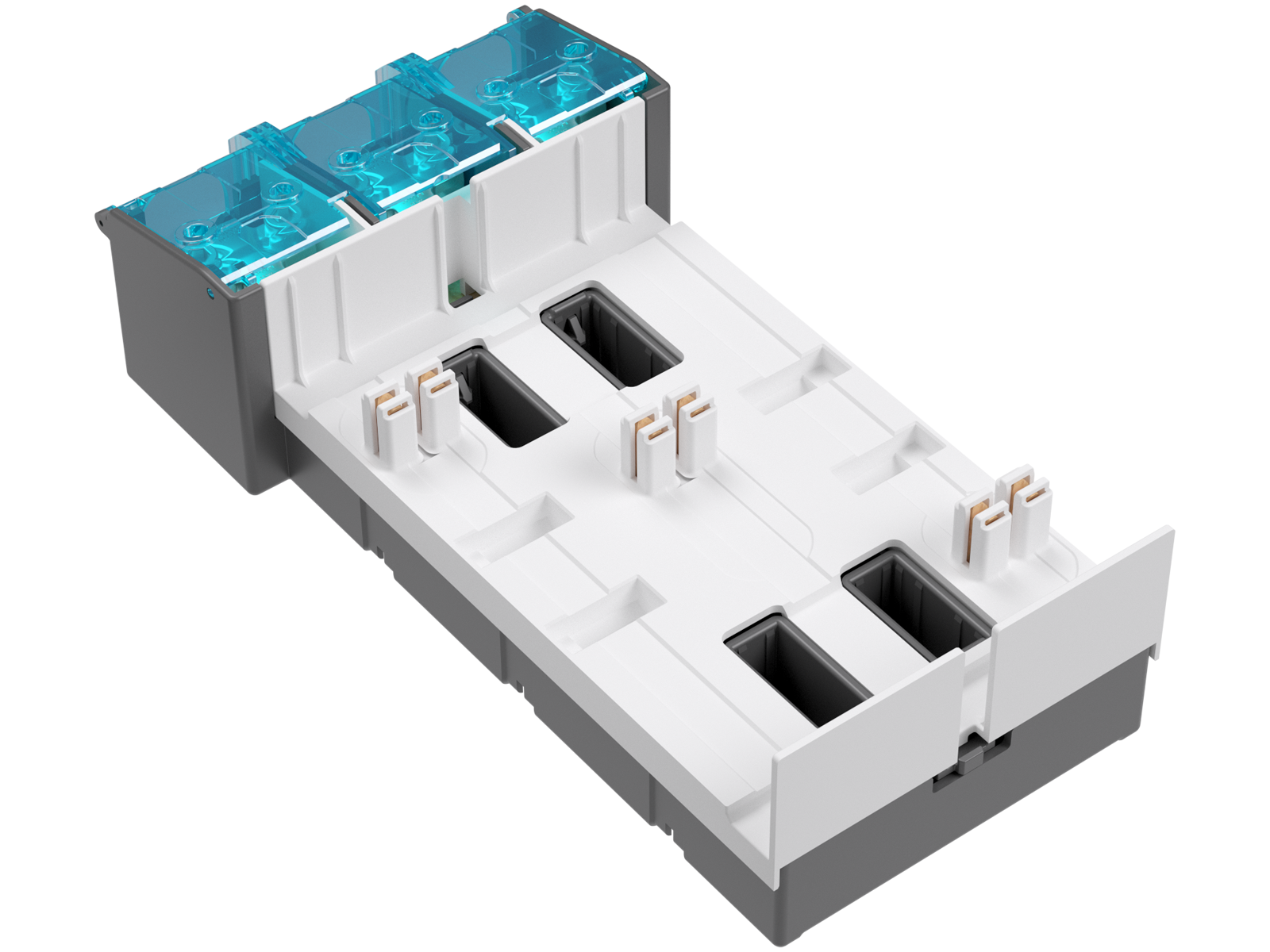

Připojovací modul Crossboard
Pro desky CrossBoard od 550 do 1100 mm;
Max. průřez vodiče: 150 mm2;
Připojení shora nebo zdola;
OBJ: 01595.000
EAN: 4021267015954
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Připojovací modul Crossboard, průběžný Připojovací panel
Připojovací panel

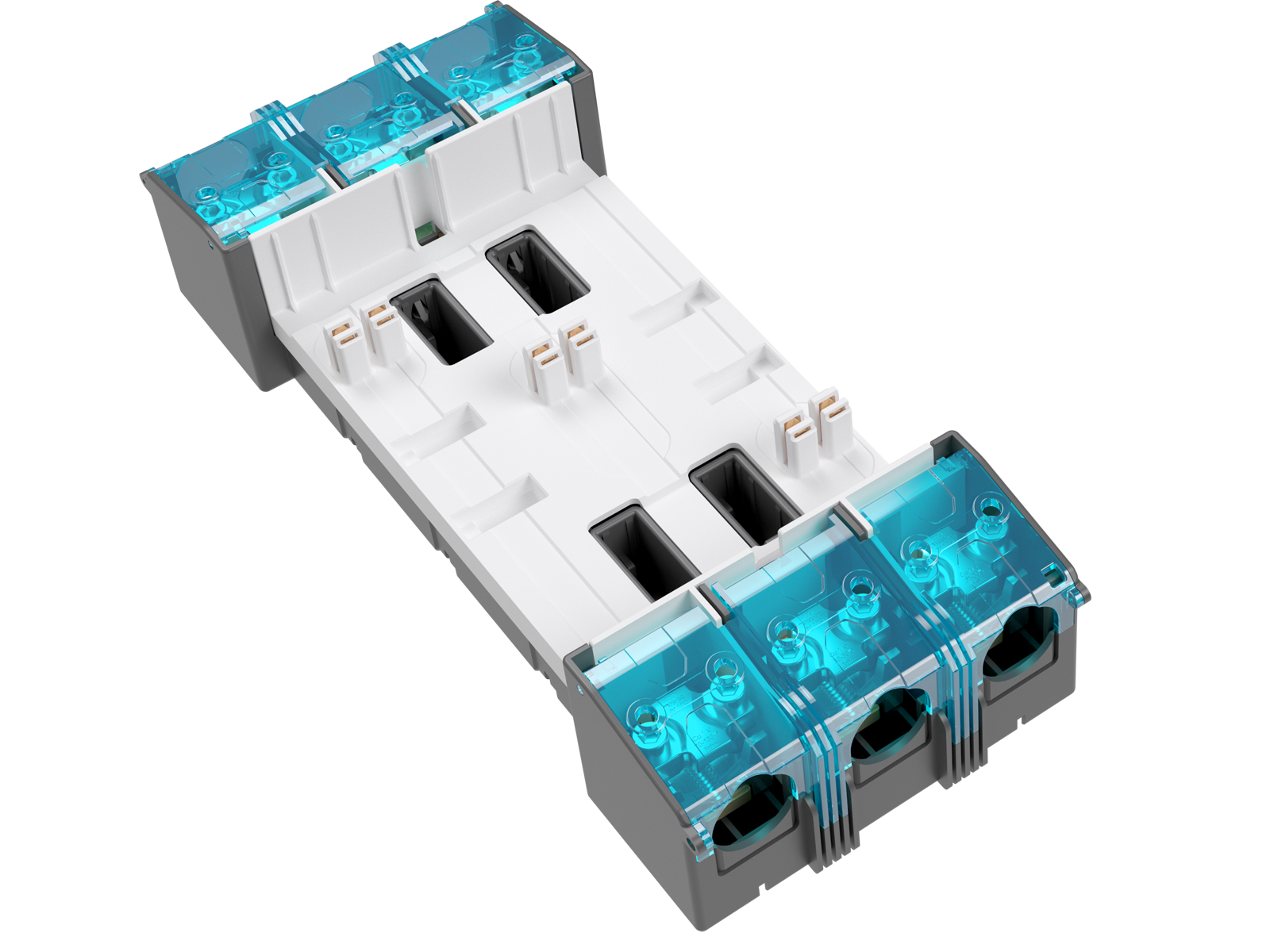

Připojovací modul Crossboard, průběžný
Pro desky Crossboard od 550 do 1100 mm;
Max. průřez vodiče: 150 mm2;
Připojení shora i zdola;
OBJ: 01594.000
EAN: 4021267015947
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

  • Jmenovitý proud: max. 80 A (nové CRITO až 125 A)
  • Propojovací vodiče: 1,5-16 mm2 (nové CRITO 6-50 mm2)
  • Konstrukční šířka: 22,5 mm (nové CRITO 45 mm)
  • Technologie Snap-Lock pro montáž vodičů bez použití nářadí
  • Včetně krytu
  • Certifikace UL

Rozšířené informace



Objednací číslo Popis Jmenovitý proud [A] Pro vodiče [mm2] Šířka [mm]
01592.000 CRITO®CrossBoard, s pružinovou svorkou
max. 80 1,5 - 16 22,5
01593.000 CRITO®CrossBoard, s rámovou svorkou
max. 125 6 - 50 45

Videa

CrossBoard® - Nový základní systém
(YouTube, 01.04.2019)

Soubory ke stažení

Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Návody
Návody
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Zobrazit ikonaDownload ikona
Brožura
Brožura
Zobrazit ikonaDownload ikona
Novinky
Novinky
Zobrazit ikonaDownload ikona
