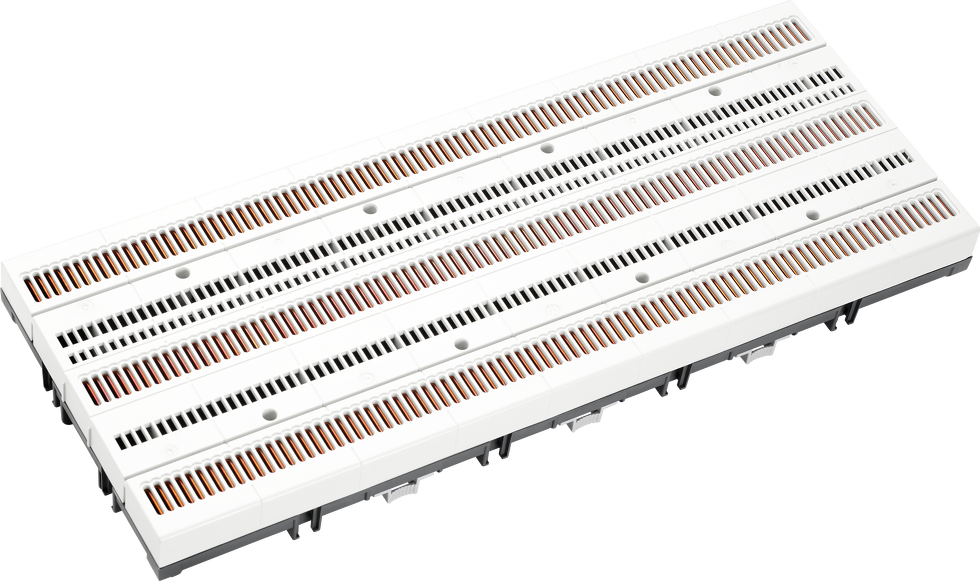

Základní systém CrossBoard
Systém CrossBoard je modulární systémové řešení, díky kterému lze snadno a rychle realizovat rozvody elektrické energie do 125 A (225 mm a 405 mm) nebo do 250 A (od 300 mm do 1100 mm), a to především v oblasti strojírenství a průmyslových zařízení.
Dostupnost: Na dotaz
Vybrat variantu (11)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Základní systém CrossBoard (11)
Crossboard

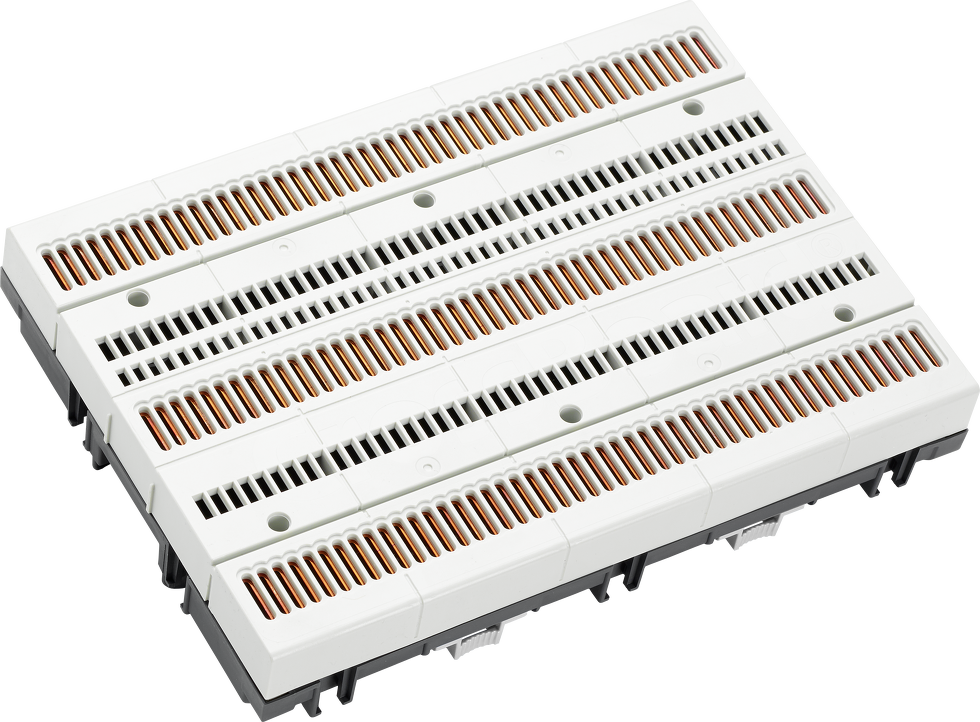

CrossBoard 225mm, 3P, 125ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 125A (IEC)/96A (UL);
jmenovité napětí: 690V AC (IEC)/600V AC (UL);
jmenovité napětí: 600V DC (IEC)/600V DC (UL);
krytí: IP20;
jmenovitý proud: 125A (IEC)/96A (UL);
jmenovité napětí: 690V AC (IEC)/600V AC (UL);
jmenovité napětí: 600V DC (IEC)/600V DC (UL);
krytí: IP20;
OBJ: 11225.000
EAN: 4021267112257
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 300mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11300.000
EAN: 4021267113001
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 400mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11400.000
EAN: 4021267114008
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 405mm, 3P, 125ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 125A (IEC)/96A (UL);
jmenovité napětí: 690V AC (IEC)/600V AC (UL);
jmenovité napětí: 600V DC (IEC)/600V DC (UL);
krytí: IP20;
jmenovitý proud: 125A (IEC)/96A (UL);
jmenovité napětí: 690V AC (IEC)/600V AC (UL);
jmenovité napětí: 600V DC (IEC)/600V DC (UL);
krytí: IP20;
OBJ: 11405.000
EAN: 4021267114053
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 500mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11500.000
EAN: 4021267115005
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard

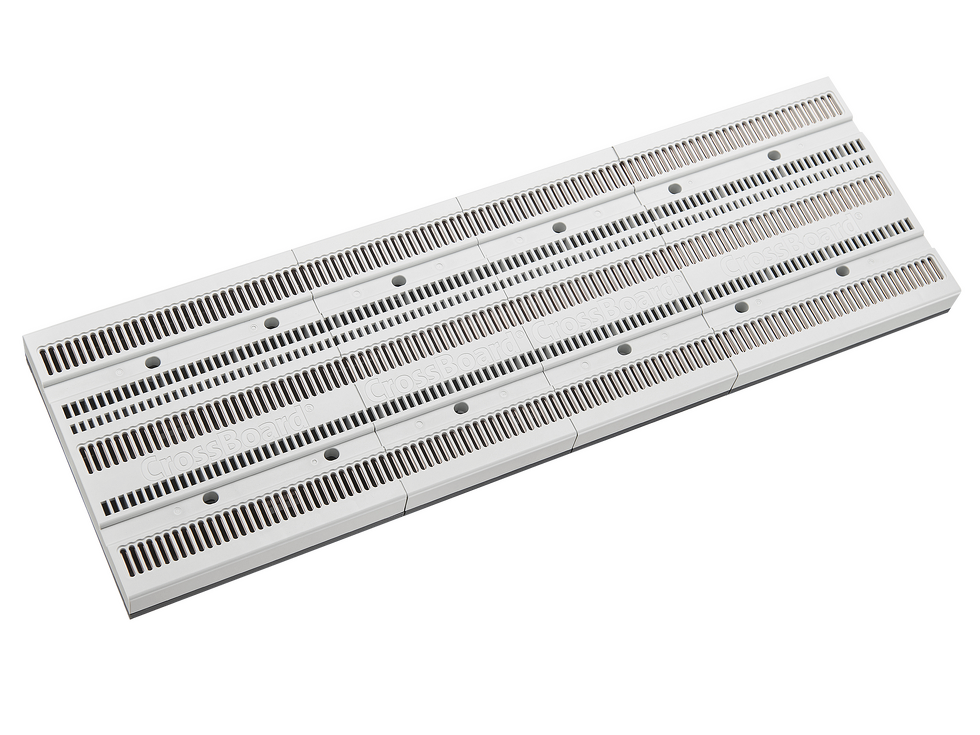

CrossBoard 600mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11600.000
EAN: 4021267116002
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 700mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11700.000
EAN: 4021267117009
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 800mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11800.000
EAN: 4021267118006
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 900mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
Jmenovitý proud: 160A (IEC/UL);
Krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
Jmenovitý proud: 160A (IEC/UL);
Krytí: IP20;
OBJ: 11900.000
EAN: 4021267119003
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 1000mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11000.000
EAN: 4021267110000
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Crossboard
CrossBoard 1100mm, 3P, 250ACertifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11100.000
EAN: 4021267111007
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
Systém CrossBoard je připojovací kontaktní platforma k připojování komponentů
- Jmenovitý proud: 125 A / 250 A
- Konstrukční šířka: 225 mm, 405 mm, 300 mm, 400 mm, 500 mm, 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm a 1100 mm
- Jmenovité napětí (IEC): 690 V AC/600 V DC
- Jmenovité napětí (UL): 600 V AC/DC
- Odolnost proti zkratu: Ipk= 25 kA pro provedení 225 mm a 405 mm; 30 kA pro varianty 500 mm - 1100 mm
- Výška: 160 mm
- Stupeň krytí: IP20
- Certifikace UL (chování při požáru dle UL 94-V0)
Rozšířené informace
| Objednací číslo | Popis | Jmenovitý proud [A] | Výška [mm] |
Šířka [mm] |
|---|---|---|---|---|
| 11225.000 | CrossBoard®225 | 125 | 160 | 225 |
| 11405.000 | CrossBoard®405 | 125 | 160 | 405 |
| 11500.000 | CrossBoard®500 | 160 | 160 | 500 |
| 11600.000 | CrossBoard®600 | 160 | 160 | 600 |
| 11700.000 | CrossBoard®700 | 160 | 160 | 700 |
| 11800.000 | CrossBoard®800 | 160 | 160 | 800 |
| 11900.000 | CrossBoard®900 | 160 | 160 | 900 |
| 11000.000 | CrossBoard®1000 | 160 | 160 | 1000 |
| 11100.000 | CrossBoard®1100 | 160 | 160 | 1100 |
