Adaptéry EQUES Slim

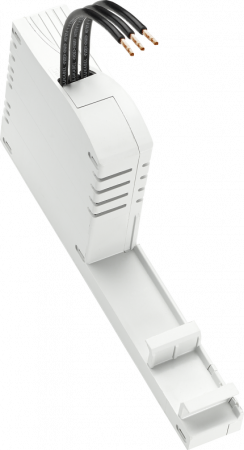

Adaptér EQUES Slim s malou konstrukční šířkou je vhodným způsobem, jak ušetřit místo na systému CrossBoard při napojení měřicích a kontrolních napěťových relé, ochranných motorových vypínačů či pro usnadnění kombinací motorových spouštěčů od různých výrobců.
Dostupnost: Skladem v GHV
Vybrat variantu (8)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Adaptéry EQUES Slim (8)
Adaptér CrossBoard

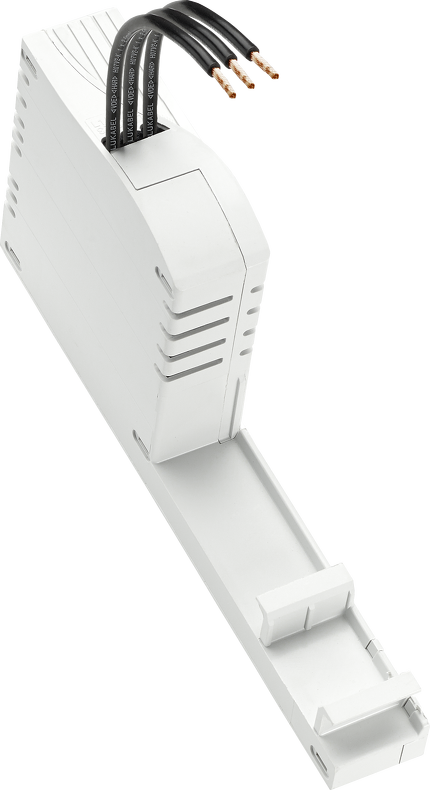

Adaptér EQUES 16A, 22,5x160Adaptér 3P; 1 pevná montážní lišta, přihrádka na pojistky a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 22,5mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/12,5A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL); použité pojistky: 10x38 nebo třídy CC do max. 16A;
Jmenovitý proud: 16A (IEC)/12,5A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL); použité pojistky: 10x38 nebo třídy CC do max. 16A;
Adaptér CrossBoard

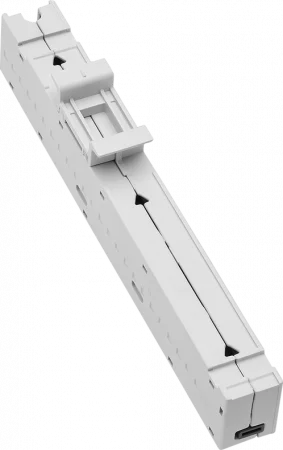

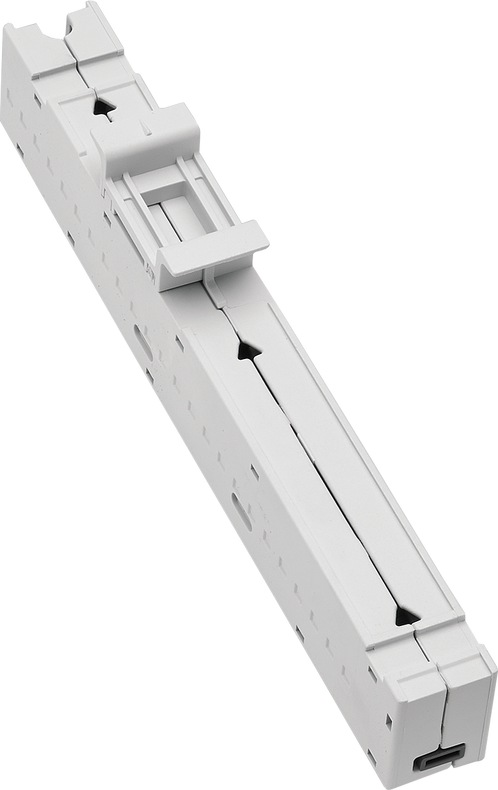

Adaptér EQUES 0A, 18x160Adaptér 1P bez elektrického připojení; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439; konstrukční šířka: 18mm;
OBJ: 32311.000
EAN: 4021267323110
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér CrossBoard

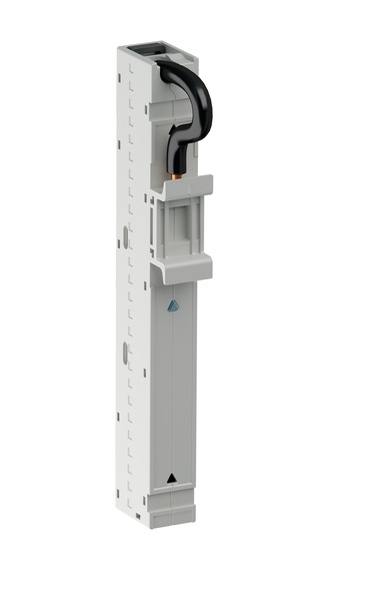

Adaptér EQUES 16A, 18x160, L1Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Adaptér CrossBoard
Adaptér EQUES 16A, 18x160, L2Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Adaptér CrossBoard
Adaptér EQUES 16A, 18x160, L3Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 32302.000
EAN: 4021267323028
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Adaptér CrossBoard
Adaptér EQUES 63A, 18x160, L1Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 10mm2;
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Adaptér CrossBoard
Adaptér EQUES 63A, 18x160, L2Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 10mm2;
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Adaptér CrossBoard
Adaptér EQUES 63A, 18x160, L3Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 10mm2;
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Popis výrobku
Adaptéry s pevnou montážní lištou a přihrádkou na pojistky
- Jmenovitý proud: 16A
- Konstrukční šířka: 22,5mm
- Připojovací vodiče: 2,5mm2
- Přihrádka na pojistky 10x38 nebo třídy CC do max. 16A
- Pevná montážní lišta
- Technologie CrossLink
- Certifikace UL
Adaptéry s pevnou montážní lištou
- Jmenovitý proud: 16A
- Konstrukční šířka: 18mm
- Připojovací vodiče: 2,5 nebo 10mm2
- Pevná montážní lišta
- Technologie CrossLink
- Certifikace UL
Adaptéry bez elektrického připojení
- Konstrukční šířka: 18 nebo 45mm
- Pevná nebo posuvná montážní lišta
- Technologie CrossLink
- Certifikace UL
Rozšířené informace
Adaptéry s pevnou montážní lištou a přihrádkou na pojistky
| Objednací číslo | Popis | Jmenovitý proud [A] | Pro vodiče [mm2] | Šířka [mm] |
|---|---|---|---|---|
| 36009.000 | EQUES®CrossBoard Slim | 16 | 2,5 | 22,5 |
Adaptéry s pevnou montážní lištou
| Objednací číslo | Popis | Jmenovitý proud [A] | Pro vodiče [mm2] | Šířka [mm] |
|---|---|---|---|---|

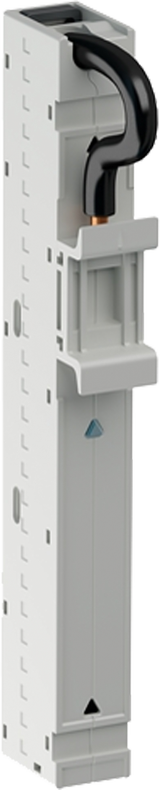

| 32300.000 | EQUES®CrossBoard L1 | 16 | 2,5 (AWG 14) | 18 |
| 32301.000 | EQUES®CrossBoard L2 | 16 | 2,5 (AWG 14) | 18 |
| 32302.000 | EQUES®CrossBoard L3 | 16 | 2,5 (AWG 14) | 18 |
| 32307.000 | EQUES®CrossBoard L1 | 63 | 10 (AWG 8) | 18 |
| 32308.000 | EQUES®CrossBoard L2 | 63 | 10 (AWG 8) | 18 |
| 32309.000 | EQUES®CrossBoard L3 | 63 | 10 (AWG 8) | 18 |
Adaptéry bez elektrického připojení
| Objednací číslo | Popis | Jmenovitý proud [A] | Pro vodiče [mm2] | Šířka [mm] |
|---|---|---|---|---|
| 32311.000 |
EQUES®CrossBoard s fixní montážní DIN lištou |
- | - | 18 |
| 32665.000 |
EQUES®CrossBoard s posuvnou montážní DIN lištou |
- | - | 45 |
Videa
CrossBoard® - Nový základní systém
(YouTube, 01.04.2019)
