Pojistkové odpínače QUADRON 185Power Speed

Datum: 31.01.2019

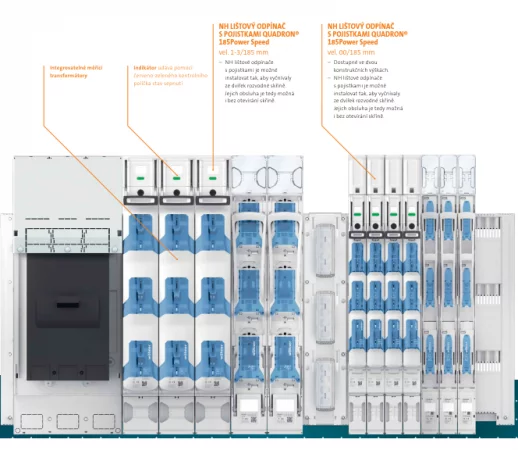

Pojistkové odpínače QUADRON 185Power Speed, velikosti NH 00 až 3 s mechanickým zapínáním nezávislém na obsluze ideálně doplňují systém 185Power.

S pojistkovým odpínačem uživatel těží mnohé výhody, mezi které patří hlavně rychlá a jednoduchá montáž, pohodlné připojení vodiče a možné použití integrovaných transformátorů proudu.

SPÍNÁNÍ NEZÁVISLÉ NA OBSLUZE

Nezáleží na tom, kdo pohne pákou - automatické spínací ústrojí rychlospínacího lištového pojistkového odpínače QUADRON 185Power Speed sepne definovanou rychlostí. Tím je účinně eliminováno nebezpečí vzniku elektrického oblouku. Spínací ústrojí přitom neustále odděluje oba kontakty NH pojistky od komponentů pod napětím. Toto dvojité přerušení přispívá k ještě větší bezpečnosti při výměně pojistek.



UZAMKNOUT A ZAPLOMBOVAT

Pojistkové odpínače QUADRON 185Power Speed mohou být zabezpečeny různými způsoby - uzamykání pomocí visacích zámků o průměru očka do 7 mm (při velikosti pojistek NH 00) popř. 8 mm (NH 1 - 3), což spolehlivě brání neoprávněnému zapnutí daného odpínače. Druhou možností zabezpečení je samotné zaplombování.



UZAVÍRATELNÉ VÍKO

Zámek vestavěný do víka pojistkového odpínače QUADRON 185Power Speed lze snadno uzamknout klíčem od rozvodné skříně. Vzhledem k tomu, že je k těmto odpínačům možný přístup i při zavřených dveřích rozvodné skříně, jsou odpínače touto funkcí dodatečně chráněny před neoprávněným otevřením.



PŘEHLED VÝHOD

  • spínání nezávislé na obsluze
  • bezpečná výměna pojistek díky spínacímu ústrojí s odpojením obou konců pojistky najednou
  • bezpečnost daná kompletní ochranou CrossLink před nebezpečným dotykem
  • úspora místa vzhledem k vertikální instalaci lištových odpínačů
  • možnost připojení vodičů k odpínači shora / zdola
  • úspora prostoru daní kompaktní konstrukcí bez mezer - větrací kanály pro odvod spínaných plynů (eliminace el. oblouku)
  • časová úspora instalace díky jednoduché montáži a připojení kontaktů bez vrtání na sběrny
  • vysoká flexibilita - dodatečné změny i rozšíření rozvodných skříní možné



Jelikož je automatické spínací ústrojí nezávislé na uživateli, v kombinaci se speciálně navrženými spínacími kontakty, zaručuje výrobce kategorii užití AC-23 v souhladu s požadavky technické normy ČSN EN 60947-3. Vzhledem k této kategorii užití jsou pojistkové odpínače QUADRON 185Power Speed využity pro spínání motorových zátěží nebo i jiných vysoce induktivních zátěží.

VIDEO

Související produkty

33720 - Hluboká verze, s monitorováním stavu pojistek - NH 00
Pojistková technika Quadron 185Power

Pojistkové odpínače a pojistkové spodky pro NH nožové pojistky velikosti NH00 - NH3. Pro jmenovité proudy 160A, 250A, 400A a 630A.
Nyní nově doplněny řadou pojistkových odpínačů QUADRON 185Power Speed s pružinovým mechanismem. Integrovaný mechanismus odpojení obou konců pojistky najednou zaručuje ještě větší bezpečnost.
