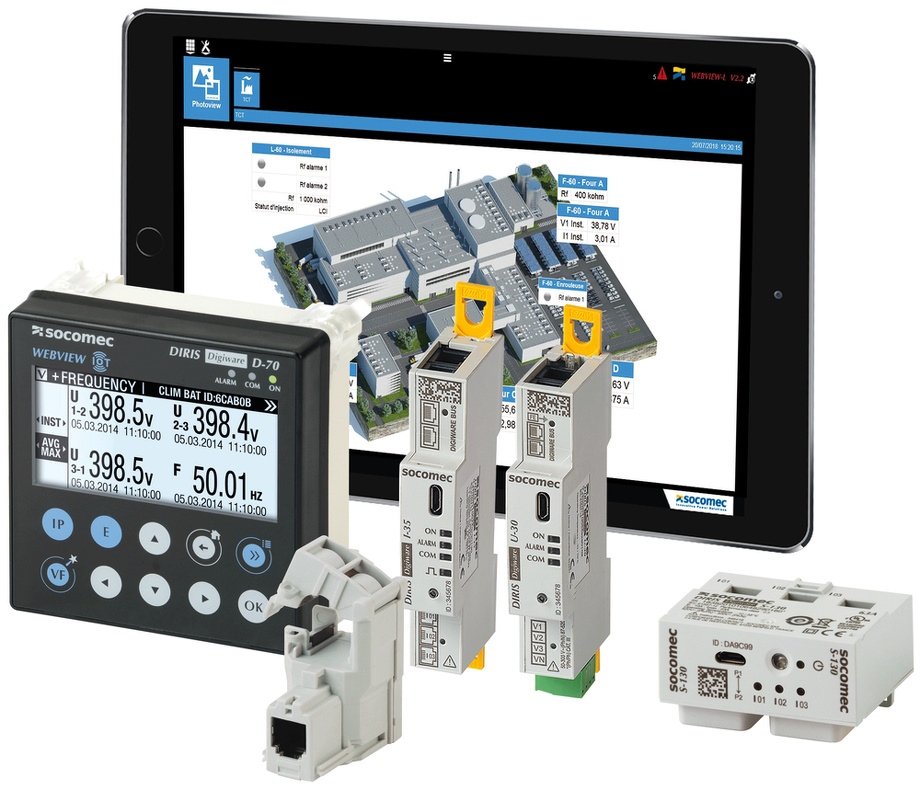

Vícekanálový analyzátor sítě DIRIS DIGIWARE
Datum: 08.04.2015
Modulový vícekanálový analyzátor sítě s možností rozšíření o další proudové vstupy. Přístroj umožňuje připojení až 32 3fázových zátěží. Všechny naměřené veličiny jsou viditelné přes displej nebo je lze převést pomocí rozhraní RS485 nebo ETHERNET do řídicího systémuFlexibilita
Společné funkce
• Společný displej D-50 pro více měřících modulů.
• Společný napěťový modul pro celou instalaci.
• Společné napájení všech měřících modulů v síti.
• Společný napěťový modul pro celou instalaci.
• Společné napájení všech měřících modulů v síti.
Možnost instalace modulů blízko zátěži
• Moduly a senzory lze nainstalovat blízko místa měření.
• Eliminace nebezpečně vysokého napětí na dveřích rozváděče.
• Eliminace nebezpečně vysokého napětí na dveřích rozváděče.
Kompaktní rozměry
• Malá šířka napěťových a proudových modulů (šířka 1-2 moduly na liště DIN 35mm).
• Systém vhodný pro integraci do již existující instalace s nedostatkem místa.
• Systém vhodný pro integraci do již existující instalace s nedostatkem místa.
Široký výběr proudových senzorů
• S pevným, rozebíratelným jádrem nebo s Rogowského cívkou.
• Mnoho velikostí a formátů
• Množství úchytek dovolující široké možnosti instalace na panel a lištu DIN 35mm.
• Mnoho velikostí a formátů
• Množství úchytek dovolující široké možnosti instalace na panel a lištu DIN 35mm.
Měření více vývodů jedním modulem
Proudový modul lze naprogramovat na měření několika 1fázových vývodů nebo jen jednoho 3fázového vývodu.
Přesnost měření
Přesnost měření je garantována dle standardu IEC 61557-12:
• Třída 0,5 od 2% do 120% jmenovitého proudu pro celý systém modulů a proudových senzorů
• Třída 0,2 pro samotné moduly.
• Třída 0,2 pro samotné moduly.
Efektivnost a úspora nákladů
• Montáž za ¼ času oproti standardní montáži klasických multimetrů.
• Úspora prostoru.
• Měření napětí jedním modulem pro celý měřící systém.
• Úspora až 30% nákladů v porovnání s klasickou technologií multimetrů
• Úspora prostoru.
• Měření napětí jedním modulem pro celý měřící systém.
• Úspora až 30% nákladů v porovnání s klasickou technologií multimetrů
Plug & Play
Připojení proudových senzoru konektorem RJ12
• Rychlost: automatická detekce převodu transformátoru a ověření směru proudu senzorem.
• Spolehlivost: identifikace vodičů pomocí barevně označených konektorů.
• Konektivita: Možnost odpojení transformátoru pod zátěží bez nutnosti zkratování sekundárních svorek
• Spolehlivost: identifikace vodičů pomocí barevně označených konektorů.
• Konektivita: Možnost odpojení transformátoru pod zátěží bez nutnosti zkratování sekundárních svorek
Propojení měřicích modulů pomocí konektoru RJ45 (Digiware bus)
• Rychlost: jednoduché připojení bez nutnosti použití nástrojů.
• Interakce: dovoluje komunikaci a interakci mezi mnoha moduly na společné větvi (DIGIWARE BUS).
• Spolehlivost: Jednotlivé moduly jsou napájeny po lince DIGIWARE bus.
• Interakce: dovoluje komunikaci a interakci mezi mnoha moduly na společné větvi (DIGIWARE BUS).
• Spolehlivost: Jednotlivé moduly jsou napájeny po lince DIGIWARE bus.
Automatická konfigurace parametrů
• Typ sítě (1fázová, 3fázová).
• Typ zátěže.
• Automatická adresace modulů připojených na společné sběrnici.
• Typ zátěže.
• Automatická adresace modulů připojených na společné sběrnici.
Související produkty
Varianty: 4
DIRIS DIGIWAREVícekanálový analyzátor pro AC a DC sítěCelý systém DIRIS Digiware je nutné chápat jako jeden analyzátor sítě, který se skládá ze samostatných modulů. Každý modul má určitou měřící funkci a celkově lze poskládat analyzátor sítě s měřením až 32 trojfázových vývodů.
Skladem v GHVDetail produktu
