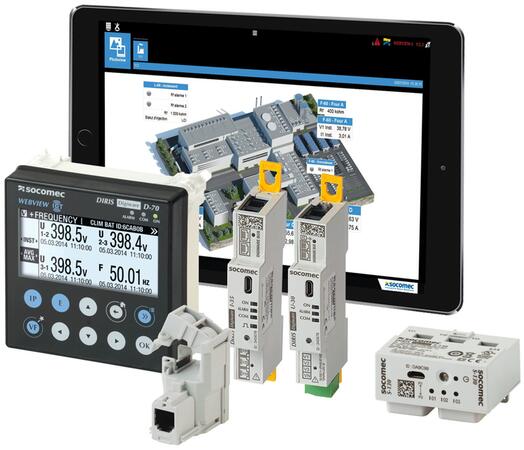

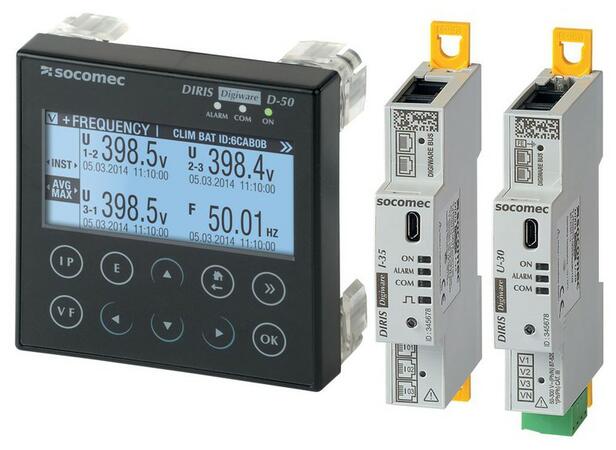

DIRIS DIGIWARE - Vícekanálový analyzátor pro AC a DC sítě
Zařízení pro měření až 32 3-fázových zátěží.
Celý systém DIRIS Digiware je nutné chápat jako jeden analyzátor sítě, který se skládá ze samostatných modulů. Každý modul má určitou měřící funkci a celkově lze poskládat analyzátor sítě s měřením až 32 trojfázových vývodů.
Dotaz na produktPorovnat
Varianty k produktu DIRIS DIGIWARE - Vícekanálový analyzátor pro AC a DC sítě (4)
Komunikace: Ethernet Modbus TCP; vstup: Digiware BUS, RS485 Modbus

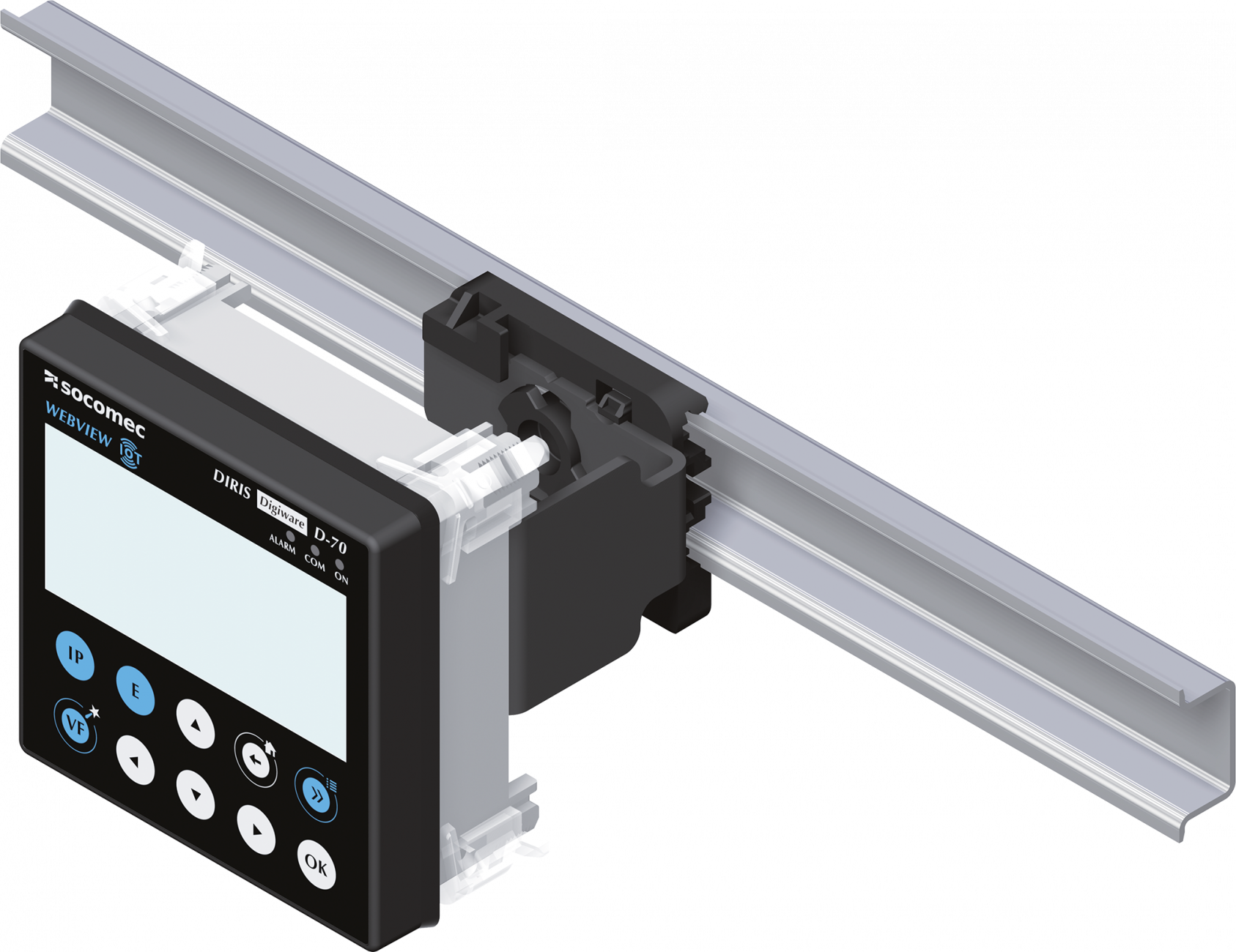

Možno použít držák na DIN - 48290230
Komunikace: Ethernet Modbus TCP; vstup: Digiware BUS, RS485 Modbus
SNMP, BACnet IP, vstavaná funkce webview web server.
Nahrazuje 48290202 (D70 v1)
Možno použít držák na DIN - 48290230
***
Možná náhrada za DIRIS G-30 a alternativa k displeji Digiware D-50.
Montáž na DIN, napájení 24 VDC.
Nastavení pomocí webserveru: parametry, hierarchie sítě, FTP, zabezpečení,
nebo pomocí Easy Config System software pro PC.
Konektivita a protokoly:
- Digiware bus
- RS485 (master/slave), Modbus TCP/RTU
- Ethernet
- FTP(S) (aut. export dat)
- SMTP(S) (email pro alarmy)
- SNTP
- BACnet IP
***

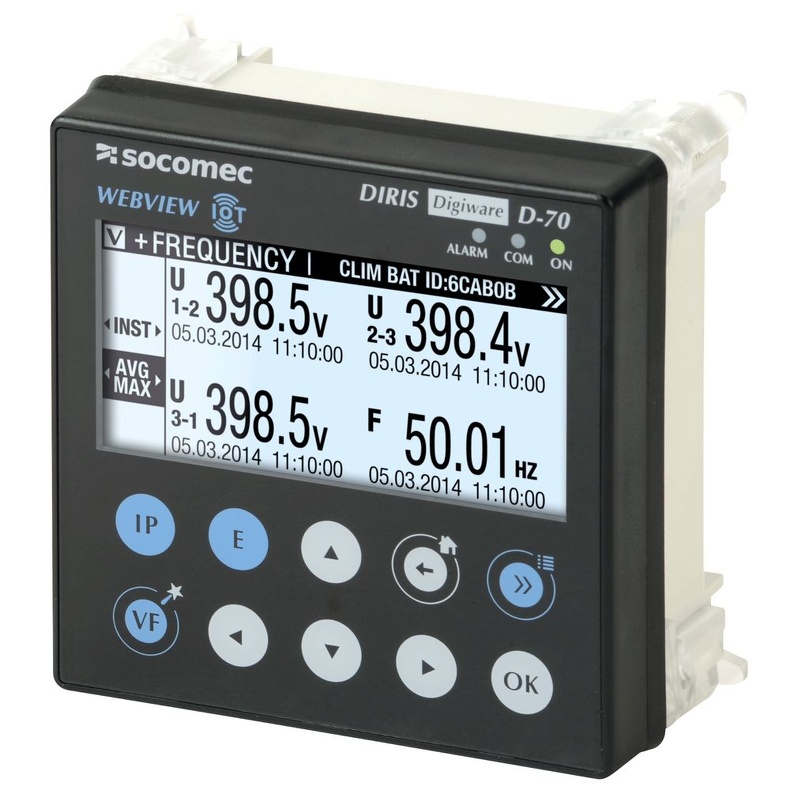

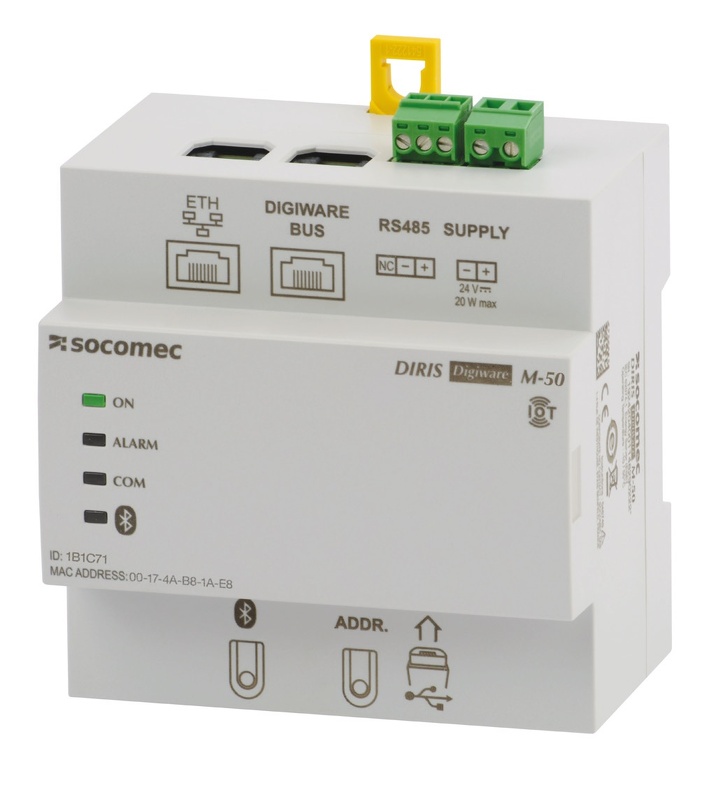

Možná náhrada za bránu DIRIS G-50 a alternativa k displeji Digiware D-70.
Vestavěný webserver WEBVIEW pro nastavení, monitoring, analýzu a prezentaci dat.
Nastavení i pomocí Easy Config System software pro PC.
Montáž na DIN, napájení 24 VDC.
Konektivita a protokoly:
- Digiware bus
- RS485 (master/slave), Modbus TCP/RTU
- Ethernet
- FTP(S) (aut. export dat)
- SMTP(S) (email pro alarmy)
- SNTP
- BACnet IP

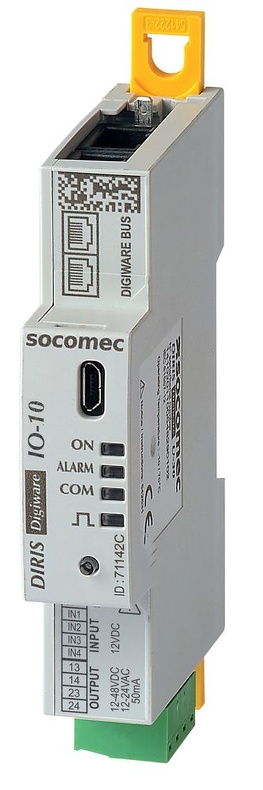

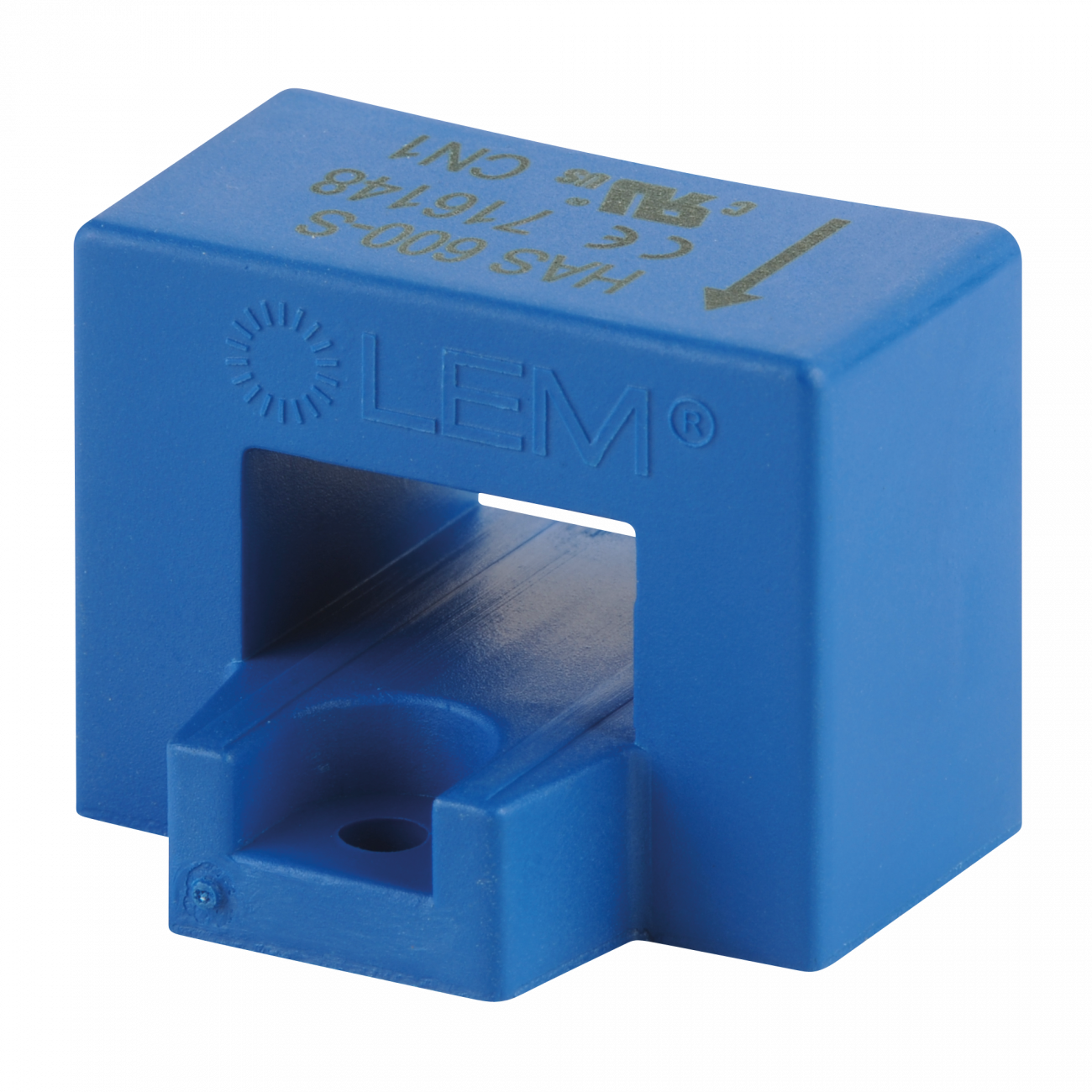

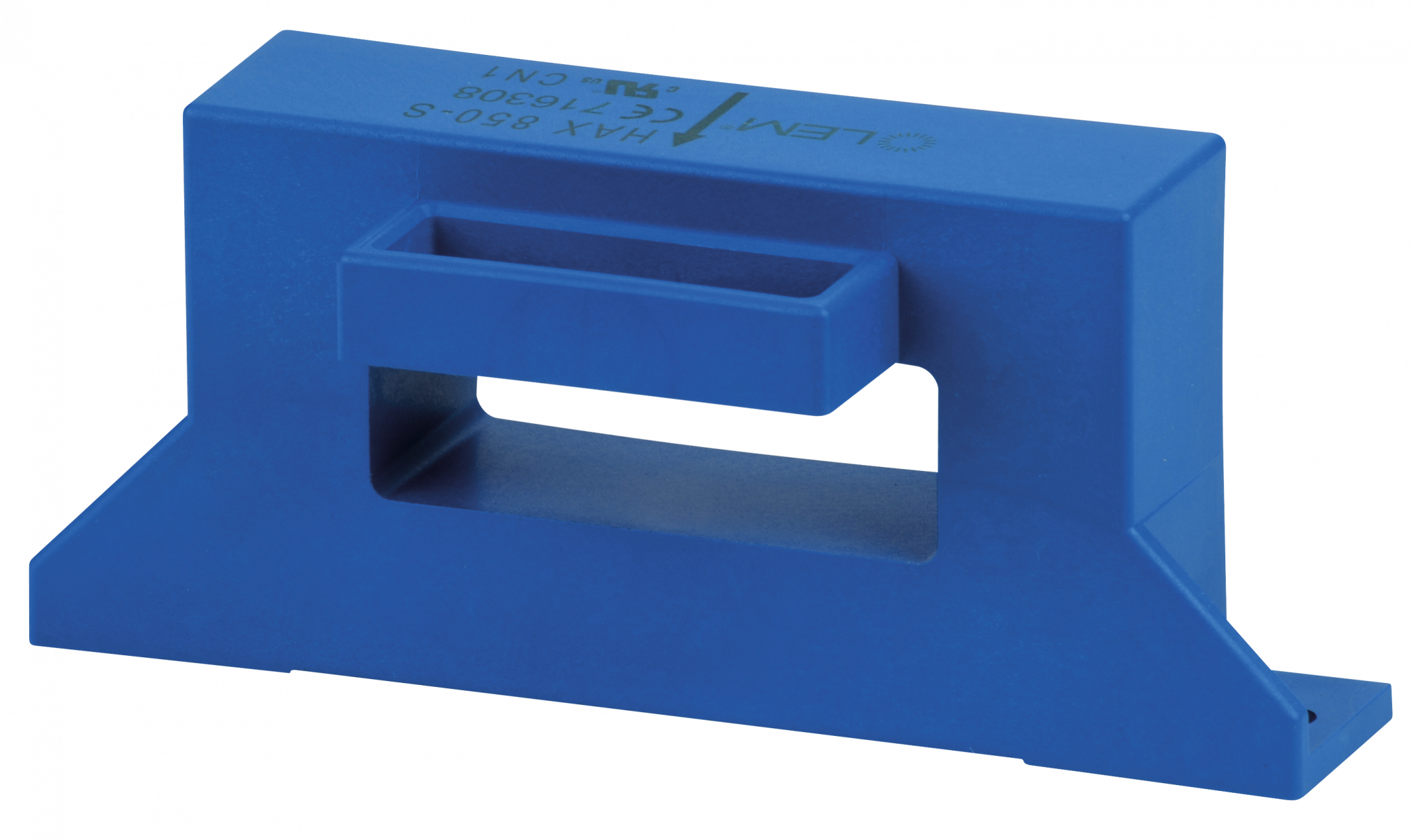

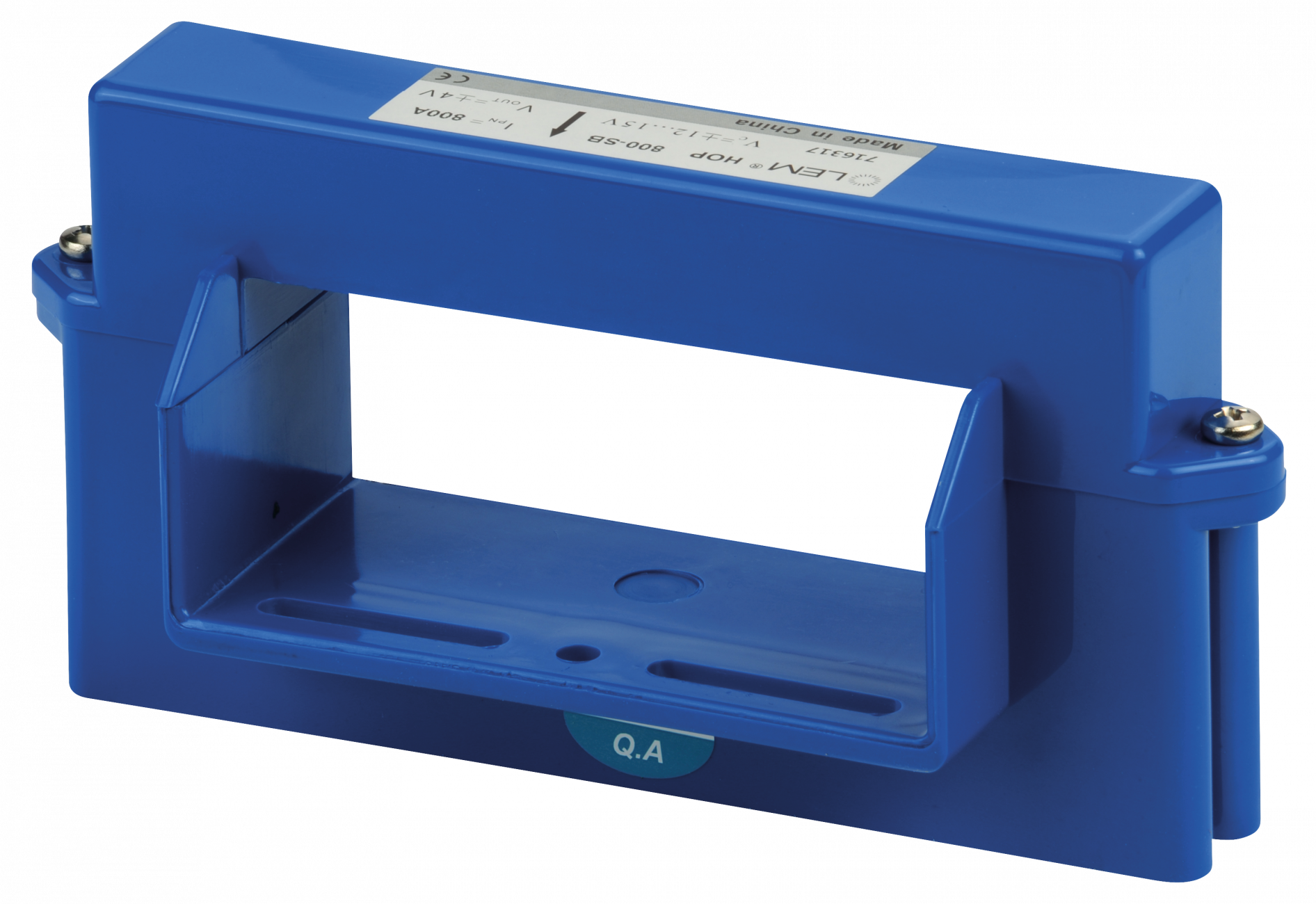

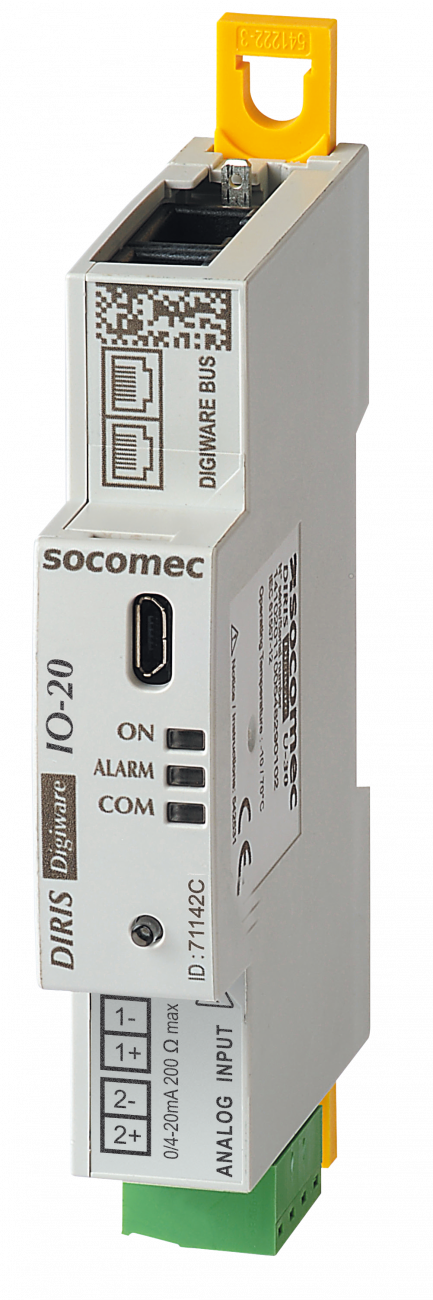

Volitelné příslušenství k DIRIS DIGIWARE - Vícekanálový analyzátor pro AC a DC sítě
Použití v případě spotřeby modulů nad 20W nebo délce komunikačního vedení nad 100 m. Maximálně 2 zesilovače na systém DIGIWARE.
THDv1, THDv2, THDv3; THDu12, THDu23, THDu31; Harmonické U a V do 63; Napěťové špičky, výpadky a přepětí (EN50160)
Alarmy; Průměrné hodnoty
Zátěžové křivky.
Predikce spotřeby; I systému; Proudová nevyváženost; Phi, cos Phi, tan Phi; THDi1, THDi2, THDi3, THDin; Harmonické I do 63; Nadproudy; Alarmy; Průměrné hodnoty I
Měření výkonů na jednotlivých fázích.
Harmonická zkreslení.
Predikce spotřeby; I systému; Proudová nevyváženost; Phi, cos Phi, tan Phi; THDi1, THDi2, THDi3, THDin; Harmonické I do 63; Nadproudy; Alarmy; Průměrné hodnoty I
Popis výrobku
Systém DIRIS Digiware je nový způsob jakým měřit elektrické parametry sítě. Toto revoluční řešení měření přináší vysoký stupeň flexibility do elektrických instalací a konfigurace je nyní jednodušší než kdykoliv v minulosti.
Tyto inovace, společně s bezkonkurenčním výkonem v otázce přesnosti a funkčnosti, dělá systém DIRIS Digiware nejefektivnějším řešením pro měření elektrických parametrů sítě, spotřeby energie a také monitorování kvality energie dodávané z elektrické rozvodné soustavy.
Výhody:
- flexibilita (společný napěťový modul pro celou instalaci)
- měření více vývodů jedním modulem
- přesnost měření (třída 0,2 pro samotné moduly)
- efektivnost a úspora nákladů (30% v porovnání s klasickou technologií multimetrů)
- automatická konfigurace parametrů

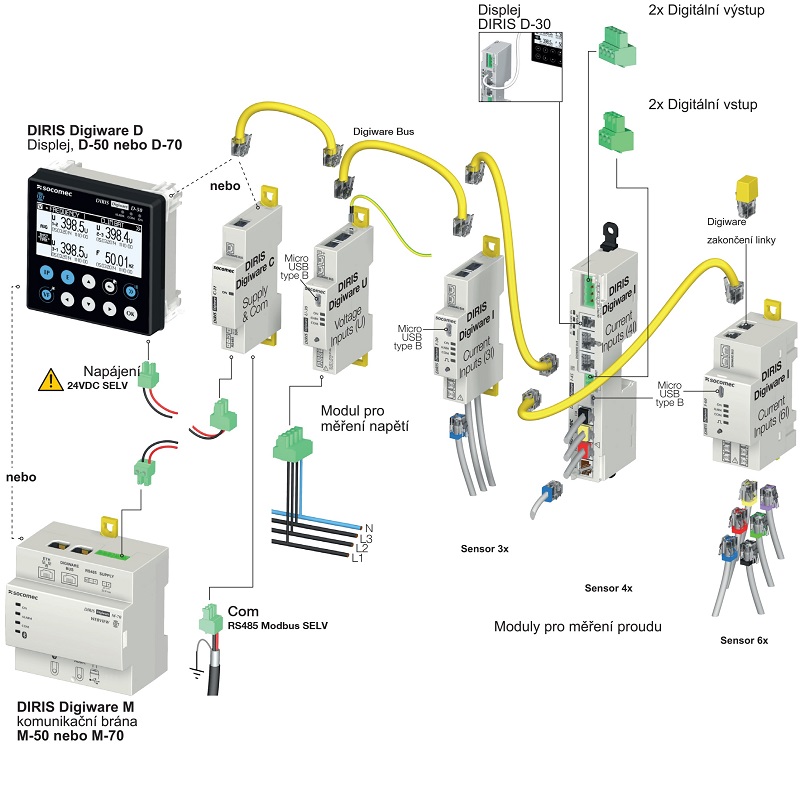

Příklad konfigurace měřicího systému DIGIWARE:
Rozšířené informace

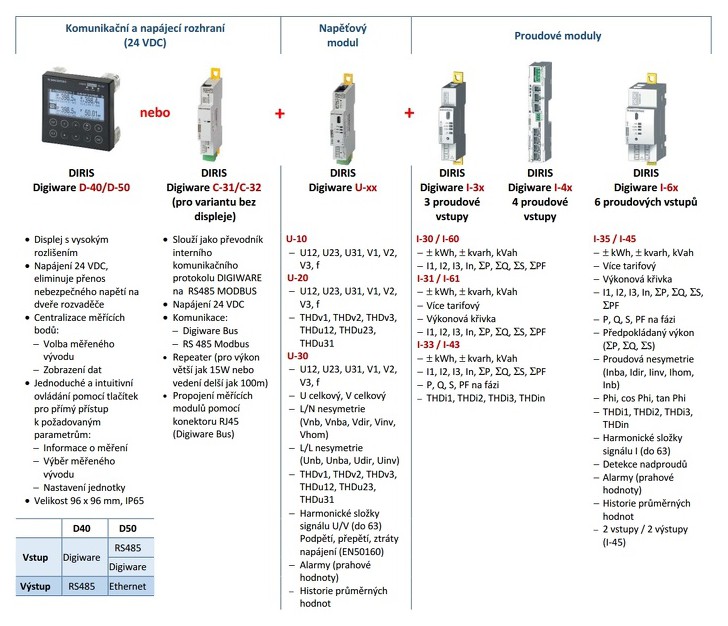

Vytvoření měřícího systému DIGIWARE

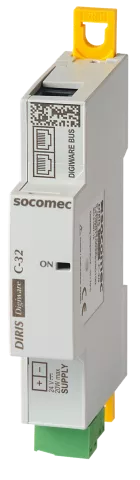

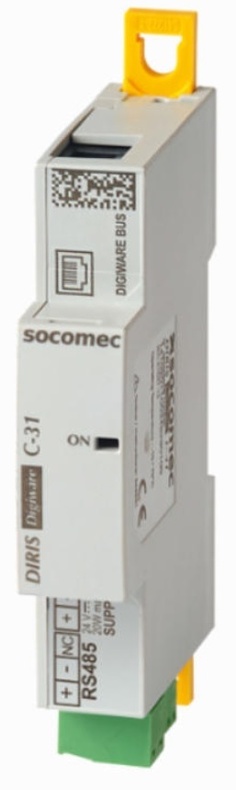

1) Základní a centrální částí systému DIRIS Digiware je displej s vysokým rozlišením (D-xx), nebo multi-protokolová komunikační brána (M-xx), případně převodník komunikační linky (C-xx). Tato zařízení převádí interní komunikační rozhraní Digiware BUS na Modbus nebo ETHERNET.

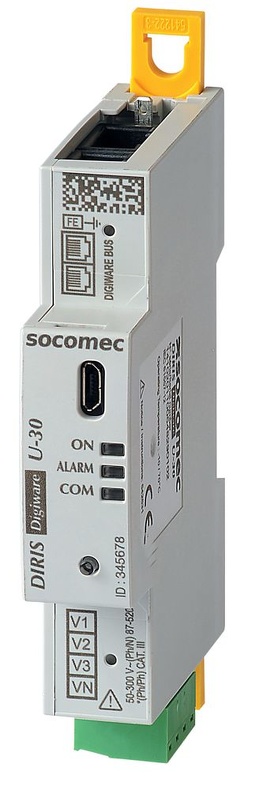

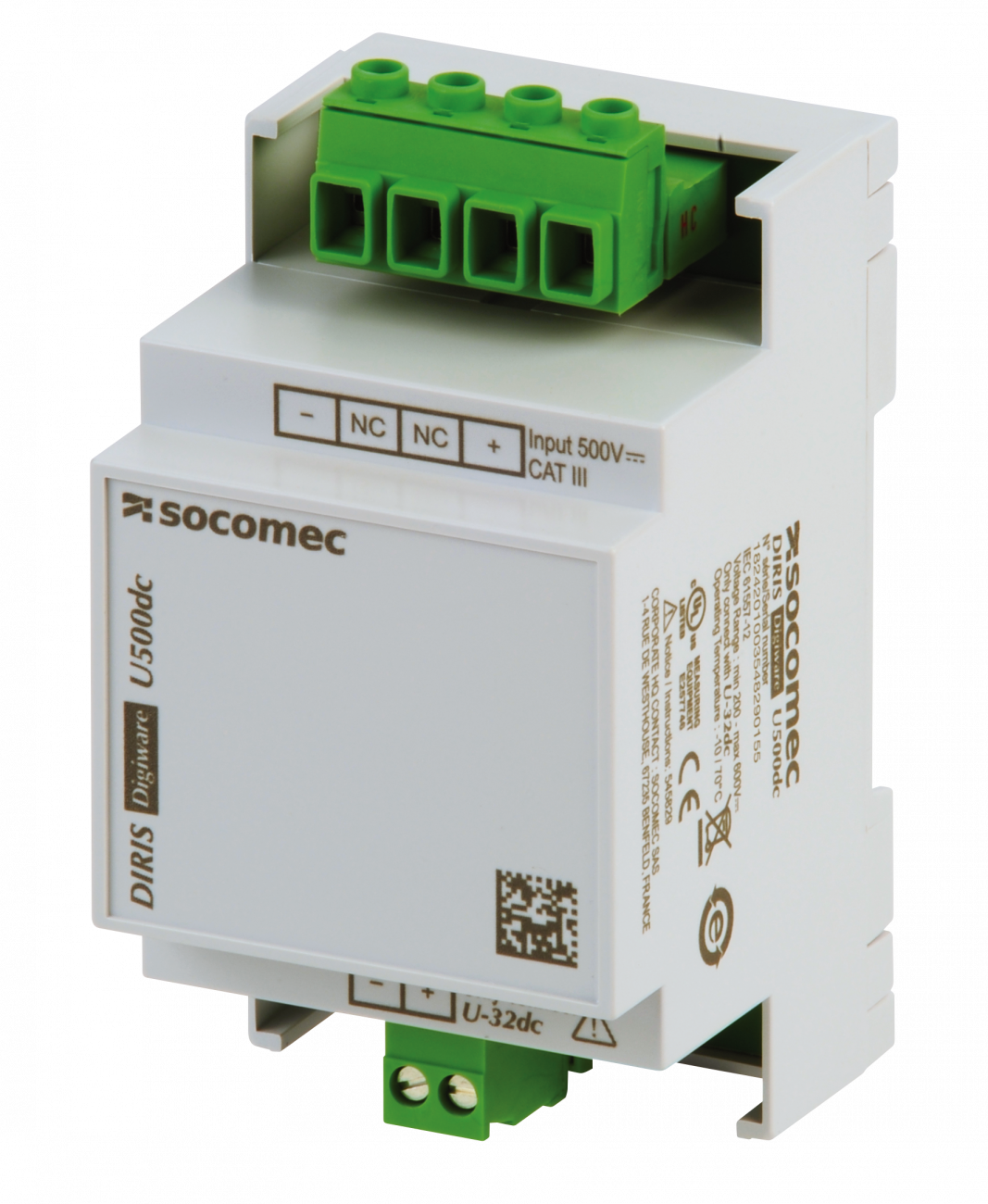

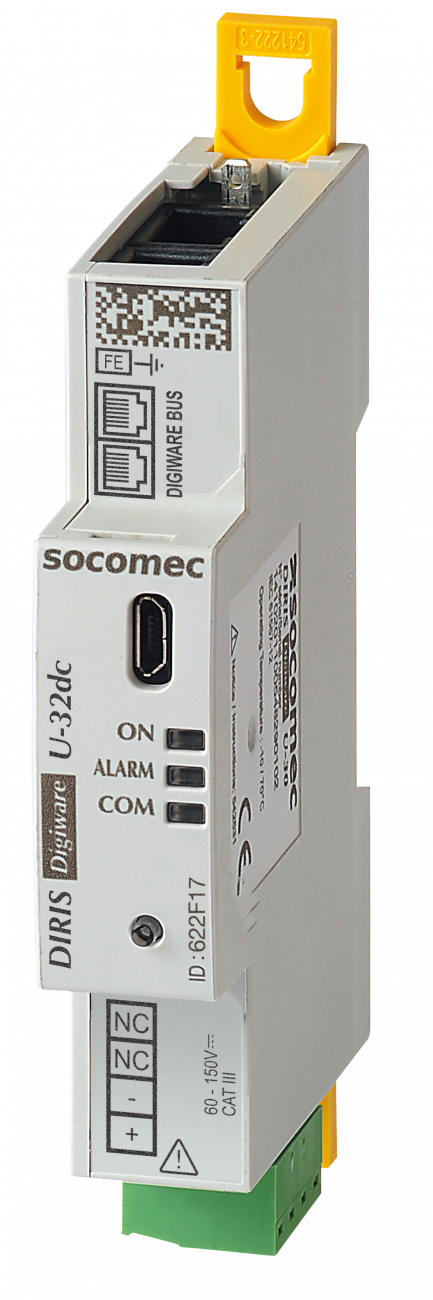

2) Napěťový modul DIRIS DIGIWARE U-xx měří napětí celého systému a informace předává přes rozhraní DIGIWARE bus do proudových modulů. V celém systému je pouze jeden napěťový modul.

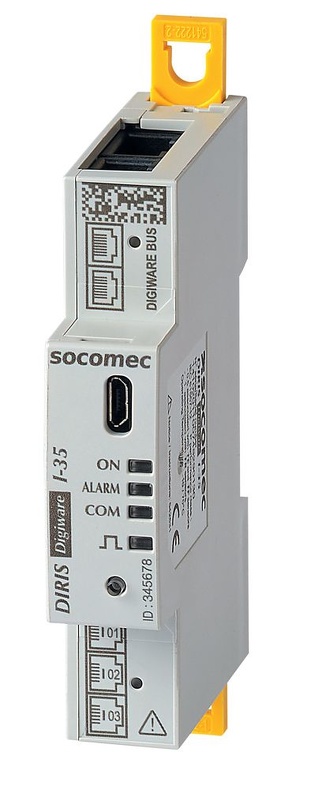

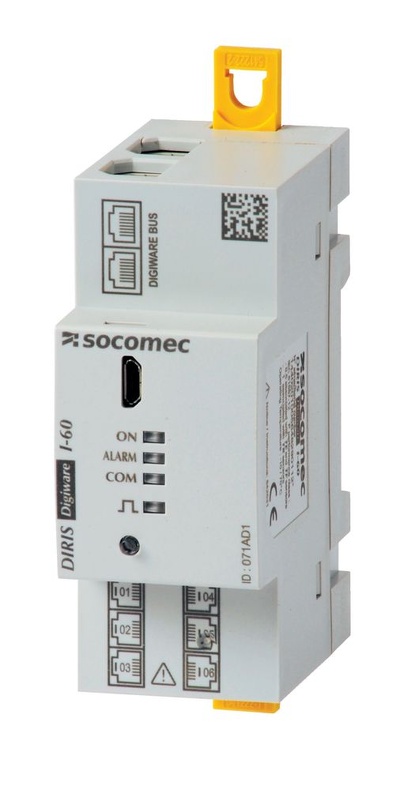

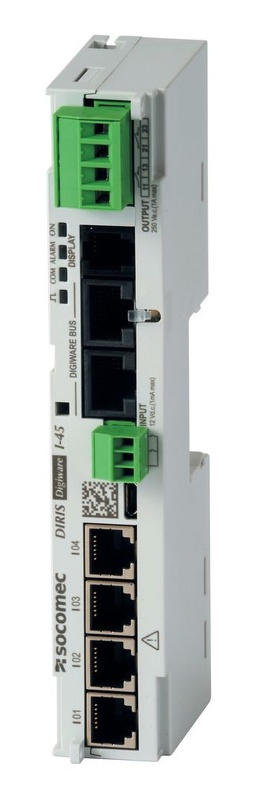

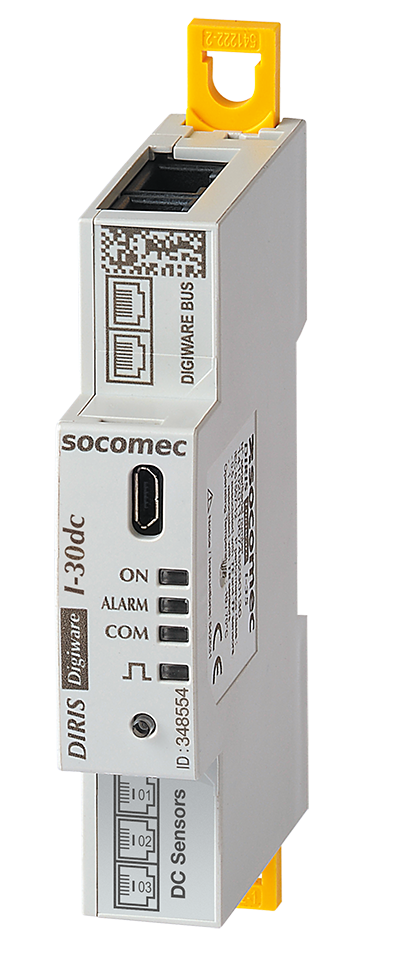

3) Proudový modul DIRIS DIGIWARE I-xx se stará o měření proudu pomocí proudových senzorů připojených pomocí RJ12 konektoru. Dle požadavků na množství měřených elektrických parametrů sítě se volí typ proudového modulu a počet měřících proudových vstupů.

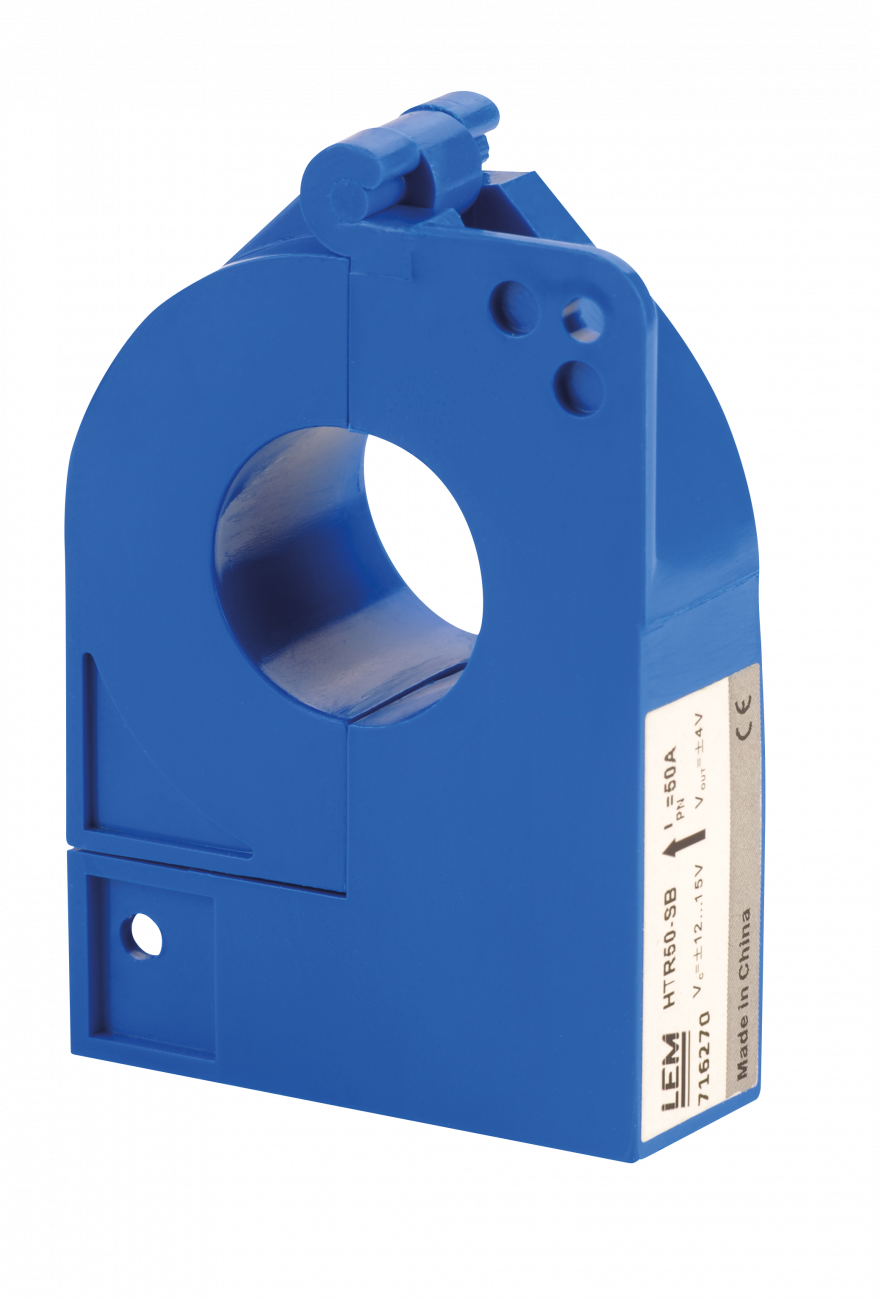

4) Proudové senzory převádí primární proud na signál, který moduly vyhodnocují. Je možné zvolit dle způsobu montáže 3 typy senzorů.

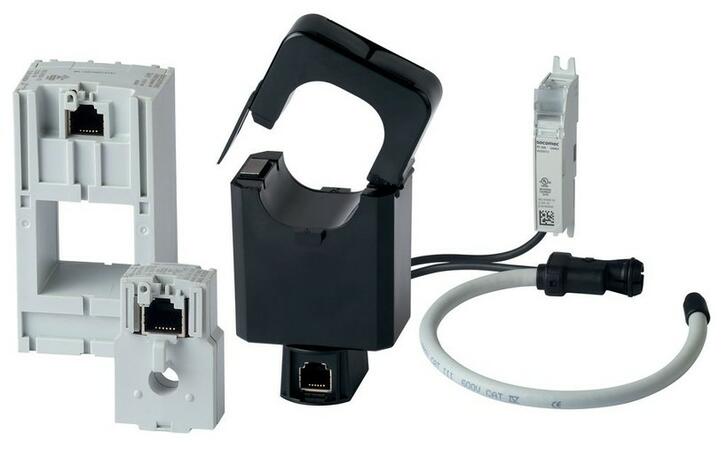

Proudové sensory TE, TR/iTR a TF
1) TE pevné proudové sensory - vhodné pro nové instalace, shoduje se s roztečemi vývodů jistících prvků:
| TE-18 | TE-25 | TE-35 | TE-45 | TE-55 | TE-90 | |
| Jmenovitý proud (A) | 5 ... 20 25 ... 63 | 40 ... 160 | 63 ... 250 | 160 ... 630 | 400 ... 1000(1) | 600 ... 2000 |
|---|---|---|---|---|---|---|
| Průměr otvorů (mm) | Ø 8,6 Ø 8,6 | 13,5 x 13,5 | 21 x 21 | 31 x 31 | 41 x 41 | 64 x 64 |
| Vnější rozměry (mm) | 45x28x20 45x28x20 | 65x25x32 | 71x35x32 | 86x45x32 | 100x55x32 | 126x90x24.6 |
| Připojení | Konektorem RJ12 přímým, nestíněným 300V, CAT.III, -40 / +85 °C | |||||
| (1) Pro zátěže vyžadující měření proudu většího než 1000A lze využít standardního transformátoru proudu s převodem x/5A a na sekundární svorky připojit 5A / RJ12. | ||||||
2) TR/iTR sensory s rozebíratelným jádrem - vhodné pro existují instalace:
| TR-10/iTR-10 | TR-14/iTR-14 | TR-21/iTR21 | TR-32/iTR32 | |
| Jmenovitý proud (A) | 25 ... 63 | 40 ... 160 | 63 ... 250 | 160 ... 600 |
|---|---|---|---|---|
| Průměr otvorů (mm) | Ø 10 | Ø 14 | Ø 21 | Ø 32 |
| Vnější rozměry (mm) | 44x26x28 | 67x29x28 | 65x37x43 | 86x53x47 |
| Připojení | Konektorem RJ12 přímým, nestíněným 300V, CAT.III, -40 / +85 °C | |||
3) TF ohebné (Rogowski) proudové senzory - vhodné pro instalace s prostorovým omezením nebo pro vysoké proudové intenzity:
| TF-40 | TF-55 / TF-80 | TF-120 | TF-200 | TF-300 / TF-600 | |
| Jmenovitý proud (A) | 100 ... 400 | 150 ... 600 | 400 ... 2000 | 600 ... 4000 | 1600 ... 6000 |
|---|---|---|---|---|---|
| Průměr otvorů (mm) | Ø 40 | Ø 55 / Ø 80 | Ø 120 | Ø 200 | Ø 300 / Ø 600 |
| Připojení | Konektorem RJ12 přímým, nestíněným 300V, CAT.III, -40 / +85 °C | ||||
