ATyS C - Záskokové automaty
Záskokové automaty francouzské výroby pro vzdálené řízení přepínačů s motorem, stykačů, případně jističů. Aplikace síť/síť, síť/generátor, nebo generátor/generátor.
ATyS C25 (základní aplikace, jednoduché nastavení a rychlá instalace).
ATyS C55 (univerzální přístroj, nastavení přes displej a EasyConfig).
ATyS C65 (nejnáročnější aplikace, rozsáhlé možnosti nastavení a rozšíření funkcí).

Varianty k produktu ATyS C - Záskokové automaty (3)

***
Napájení přímo ze snímané sítě, volitelně 24VDC. Integrovaný duální zdroj pro napájení přepínačů. Hlídání napětí na všech fázích a kontrola sledu fází. 5 x digitální vstup, 4 x reléový výstup, Modbus (RS485). Montáž do panelu nebo DIN lištu.
***
Volitelné příslušenství pro ATyS r:
1. 9599 4020, 9599 4040, 9599 4063 - měřicí svorka na faston na silový kontakt (8 ks v balení)
pozn: pro přepínače nad 800A součástí dodávky přepínače
2. 9529 4063, 9529 4080 - měřicí a napájecí vodiče pro propojení ATyS r / ATyS C25
pozn. délka 2 m, pro N vodič vpravo
UPOZORNĚNÍ! Pro bezproblémové zprovoznění DOPORUČUJEME použití dálkově ovládaných přepínačů ATyS (ATyS d M, ATyS r, ATyS S). Záskokový automat umí pracovat i s jističi, případně stykači, nicméně vzhledem k šíři nabídky těchto přístrojů na trhu, musí kompatibilitu a správnost zapojení garantovat projektant. Realizátor je pak zodpovědný, že se bude řídit projektem a nepoužije náhrady. Protože jde o zařízení jiného výrobce, nemůžeme garantovat kompatibilitu a zprovoznění.

Univerzální použití - síť/síť, síť/generátor, generátor/generátor.
***
Napětí sítě 88-576VAC.
Přístroj napájen přímo ze snímané sítě, volitelně 24VDC. Stupeň krytí až IP65 (s příslušenstvím 1609 0001).
2 bistabilní relé a 6 plně konfigurovatelných I/O. 1 000 alarmů a událostí.
Komunikace Modbus, RS485.
Průvodce nastavením. Plánovač pro generátor. Konfigurační software Easyconfig.
Ethernet, SNMP, BACnet pomocí brány např. DIRIS M-70 (s webserverem).
Montáž do dveří nebo na zadní panel.
UPOZORNĚNÍ! Pro bezproblémové zprovoznění DOPORUČUJEME použití dálkově ovládaných přepínačů ATyS (ATyS d M, ATyS r, ATyS S). Záskokový automat umí pracovat i s jističi, případně stykači, nicméně vzhledem k šíři nabídky těchto přístrojů na trhu, musí kompatibilitu a správnost zapojení garantovat projektant. Realizátor je pak zodpovědný, že se bude řídit projektem a nepoužije náhrady. Protože jde o zařízení jiného výrobce, nemůžeme garantovat kompatibilitu a zprovoznění.

Univerzální použití - síť/síť, síť/generátor, generátor/generátor.
***
Oproti C55 obsahuje navíc tyto funkce:
Možnost měření proudů a výkonů pomocí MTP (převod na 1A nebo 5A).
Možnost rozšíření digitálních I/O pomocí přídavných modulů Digiware (až 30 vstupů a 18 výstupů).
IP65 (těsnění v dodávce), Mechanická odolnost IK08+.
3 000 alarmů a událostí.
Interní záložní zdroj.
Plně konfigurovatelné časovače, rozhodovací úrovně, funkce I/O.
Kompatibilní s měřicím systémem Digiware (nahrazuje U-x) modul.
UPOZORNĚNÍ! Pro bezproblémové zprovoznění DOPORUČUJEME použití dálkově ovládaných přepínačů ATyS (ATyS d M, ATyS r, ATyS S). Záskokový automat umí pracovat i s jističi, případně stykači, nicméně vzhledem k šíři nabídky těchto přístrojů na trhu, musí kompatibilitu a správnost zapojení garantovat projektant. Realizátor je pak zodpovědný, že se bude řídit projektem a nepoužije náhrady. Protože jde o zařízení jiného výrobce, nemůžeme garantovat kompatibilitu a zprovoznění.
Popis výrobku

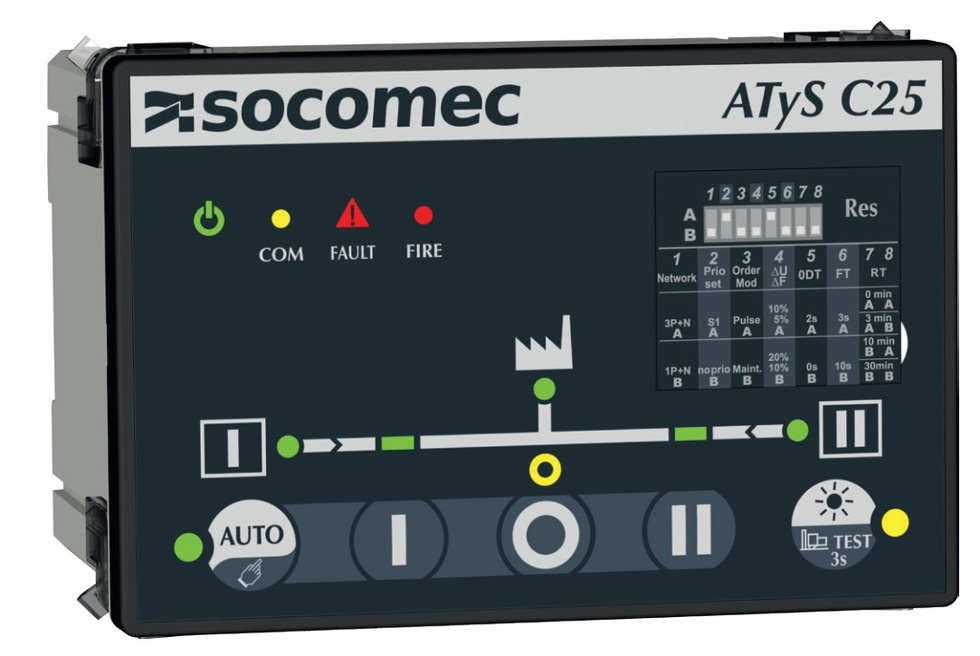

ATyS C25 - ovládání vzdáleně řízených přepínačů - ATyS r, ATyS S, ATyS d M, nebo stykačů.
- Aplikace typu síť/síť, síť/generátor; 3f + N i 1f + N.
- Napětí sítě 184 - 300 VAC (pro přepínače), 190 - 300 VAC (pro stykače).
- Napájen přímo ze snímané sítě, volitelně 24VDC.
- Integrovaný duální zdroj pro napájení přepínačů.
- Hlídání napětí na všech fázích a kontrola sledu fází.
- 5 x digitální vstup, 4 x reléový výstup (max. 250VAC/5A).
- Komunikace Modbus, RS485.
- Univerzální montáž do panelu nebo DIN lištu.
ATyS C55 - ovládání vzdáleně řízených přepínačů - ATyS r, ATyS S, ATyS d M, stykačů, nebo jističů.
- Univerzální použití - síť/síť, síť/generátor, generátor/generátor.
- Napětí sítě 88-576VAC.
- Přístroj napájen přímo ze snímané sítě, volitelně 24VDC.
- Stupeň krytí až IP65 (s příslušenstvím).
- 2 bistabilní relé a 6 plně konfigurovatelných I/O.
- 1 000 alarmů a událostí.
- Komunikace Modbus, RS485.
- Průvodce nastavením.
- Plánovač pro generátor.
- Konfigurační software Easyconfig.
- Ethernet, SNMP, BACnet pomocí brány např. DIRIS M-70 (s webserverem).
- DIRIS Digiware D-70 lze také použít jako vzdálený displej pro více řadičů ATyS C55 / C65.
- Montáž do dveří nebo na zadní panel.
ATyS C65 - plně programovatelný záskokový automat
Oproti C55 obsahuje navíc tyto funkce:
- Možnost měření proudů a výkonů pomocí MTP (převod na 1A nebo 5A).
- Možnost rozšíření digitálních I/O pomocí přídavných modulů Digiware (až 30 vstupů a 18 výstupů).
- IP65 (těsnění v dodávce), Mechanická odolnost IK08+.
- 3 000 alarmů a událostí.
- Interní záložní zdroj.
- Plně konfigurovatelné časovače, rozhodovací úrovně, funkce I/O.
- Kompatibilní s měřicím systémem Digiware (nahrazuje U-x) modul.
