DIRIS - Měřicí senzory proudu TE, (i)TR, TF
Měřicí senzory proudu pro DIRIS A40, DIRIS B, Digiware.
Měřicí senzory proudu pro přístroje Socomec s velmi širokým měřicím rozsahem (2 - 120% In) a výborným poměrem cena/výkon. Určeny jsou k přístrojům Socomec - DIRIS A40, DIRIS B, DIGIWARE.
Varianty k produktu DIRIS - Měřicí senzory proudu TE, (i)TR, TF (22)
Otvor kruhový 8,6 mm; Připojení konektor RJ12
Otvor kruhový 8,6 mm; Připojení konektor RJ12
Otvor čtvercový 13,5x13,5mm; Připojení konektor RJ12
Otvor čtvercový 21x21 mm; Připojení konektor RJ12
Otvor čtvercový 31x31 mm; Připojení konektor RJ12
Otvor čtvercový 41x41 mm; Připojení konektor: RJ12
Otvor čtvercový 64x64 mm; Připojení konektor: RJ12
Otvor kruhový 10 mm; Připojení konektor RJ12;
Otvor 14x15 mm, max. průměr vodiče 14 mm; Připojení konektor RJ12;
Otvor 21x23 mm, max. průměr vodiče 21 mm; Připojení konektor RJ12;
Otvor 32x33 mm, max. průměr vodiče 32 mm; Připojení konektor RJ12;
Otvor kruhový 10 mm; Připojení konektor RJ12;
Otvor 14x15 mm, max. průměr vodiče 14 mm; Připojení konektor RJ12;
Otvor 21x23 mm, max. průměr vodiče 21 mm; Připojení konektor RJ12;
Volitelné příslušenství k DIRIS - Měřicí senzory proudu TE, (i)TR, TF

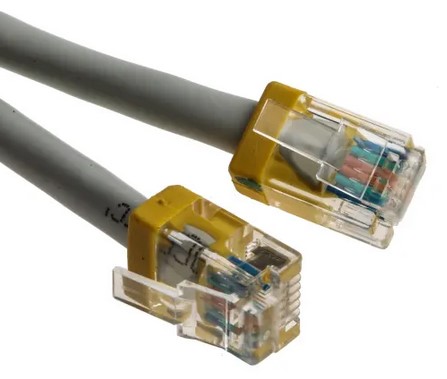

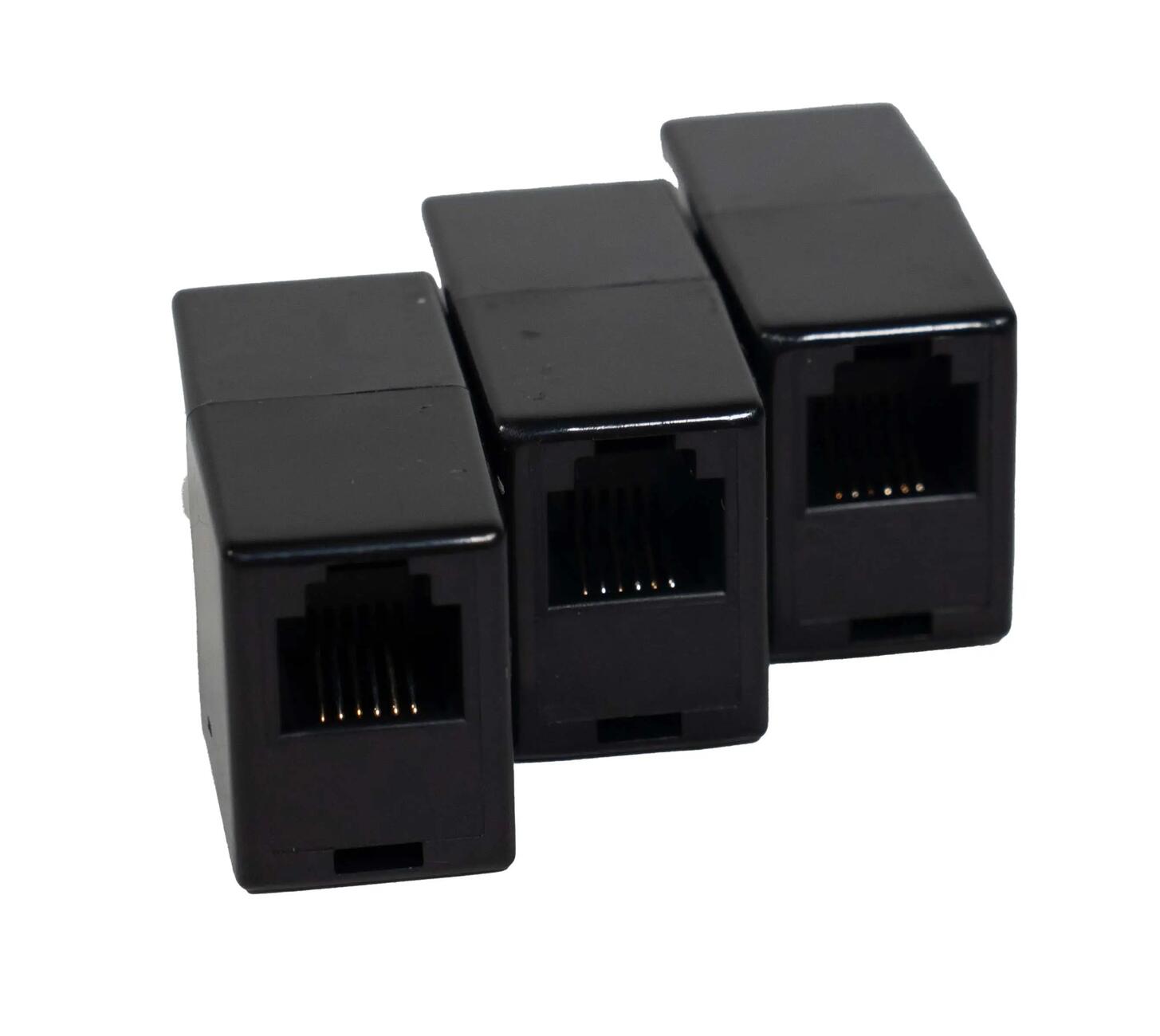

Pro kompletaci délky kabelů podle požadavku aplikace.
Popis výrobku
Senzory s přesností v třídě 0,5 s velmi širokým rozsahem měřeného proudu. Na výběr jsou 3 typy senzorů pro střídavý proud:
- s pevným jádrem TE (rozsah měření 0.1A až 2400A)
- s rozpojitelným jádrem TR a iTR (rozsah měření 0.5A až 720A)
- Rogowského cívky TF (rozsah měření 2A až 7200A)
Výhody oproti klasickým měřicím transformátorům:
-
Velmi široký rozsah měřeného proudu (nejčastěji 2 - 120% proudu nominálního) a vysoká dolnost vůči krátkodobému nadproudu.
-
Díky široké nabídce provedení je možné nalézt optimální způsob integrace do všech nových i existujících instalací.
-
Vlastní propojení a komunikace je digitální - pomocí komunikačního kabelu UTP s třemi kroucenými páry a s 6-pinovým konektorem RJ12. Odpadá nutnost kalkulovat s délkou měřicích vodičů a výkonovým dimenzováním MTP. Tenký a ohebný kabel se snadno instaluje a protahuje. Vlastní digitální přenos je zároveň velmi odolný zarušení.
- Odpadá stritkní zákaz rozpojení sekundárního obvodu trafa (nutnost zkratování), jako u klasických MTP.
-
Senzory nabízí nízkou váhu, pomocí adaptérů i snadnou instalaci na DIN lištu a dobrý poměr cena/výkon.
Rozšířené informace
Proudové sensory TE, TR a TF
1) TE pevné proudové sensory - vhodné pro nové instalace, shoduje se s roztečemi vývodů jistících prvků:
TE-18 | TE-25 | TE-35 | TE-45 | TE-55 | TE-90 | |
Jmenovitý proud (A) | 5 ... 20 25 ... 63 | 40 ... 160 | 63 ... 250 | 160 ... 630 | 400 ... 1000(1) | 600 ... 2000 |
---|---|---|---|---|---|---|
Průměr otvorů (mm) | Ø 8,6 Ø 8,6 | 13,5 x 13,5 | 21 x 21 | 31 x 31 | 41 x 41 | 64 x 64 |
Vnější rozměry (mm) | 45x28x20 45x28x20 | 65x25x32 | 71x35x32 | 86x45x32 | 100x55x32 | 126x90x24.6 |
Připojení | Konektorem RJ12 přímým, nestíněným 300V, CAT.III, -40 / +85 °C | |||||

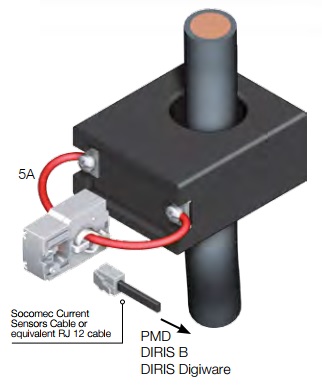

(1) Pro zátěže vyžadující měření proudu většího než 1000A lze využít standardního transformátoru proudu s převodem x/5A a na sekundární svorky připojit 5A / RJ12. |
2) TR/iTR sensory s rozebíratelným jádrem - vhodné pro existují instalace:
TR-10/iTR-10 | TR-14/iTR-14 | TR-21/iTR21 | TR-32/iTR32 | |
Jmenovitý proud (A) | 25 ... 63 | 40 ... 160 | 63 ... 250 | 160 ... 600 |
---|---|---|---|---|
Průměr otvorů (mm) | Ø 10 | Ø 14 | Ø 21 | Ø 32 |
Vnější rozměry (mm) | 44x26x28 | 67x29x28 | 65x37x43 | 86x53x47 |
Připojení | Konektorem RJ12 přímým, nestíněným 300V, CAT.III, -40 / +85 °C |
3) TF ohebné (Rogowski) proudové senzory - vhodné pro instalace s prostorovým omezením nebo pro vysoké proudové intenzity:
TF-40 | TF-55 / TF-80 | TF-120 | TF-200 | TF-300 / TF-600 | |
Jmenovitý proud (A) | 100 ... 400 | 150 ... 600 | 400 ... 2000 | 600 ... 4000 | 1600 ... 6000 |
---|---|---|---|---|---|
Průměr otvorů (mm) | Ø 40 | Ø 55 / Ø 80 | Ø 120 | Ø 200 | Ø 300 / Ø 600 |
Připojení | Konektorem RJ12 přímým, nestíněným 300V, CAT.III, -40 / +85 °C |
