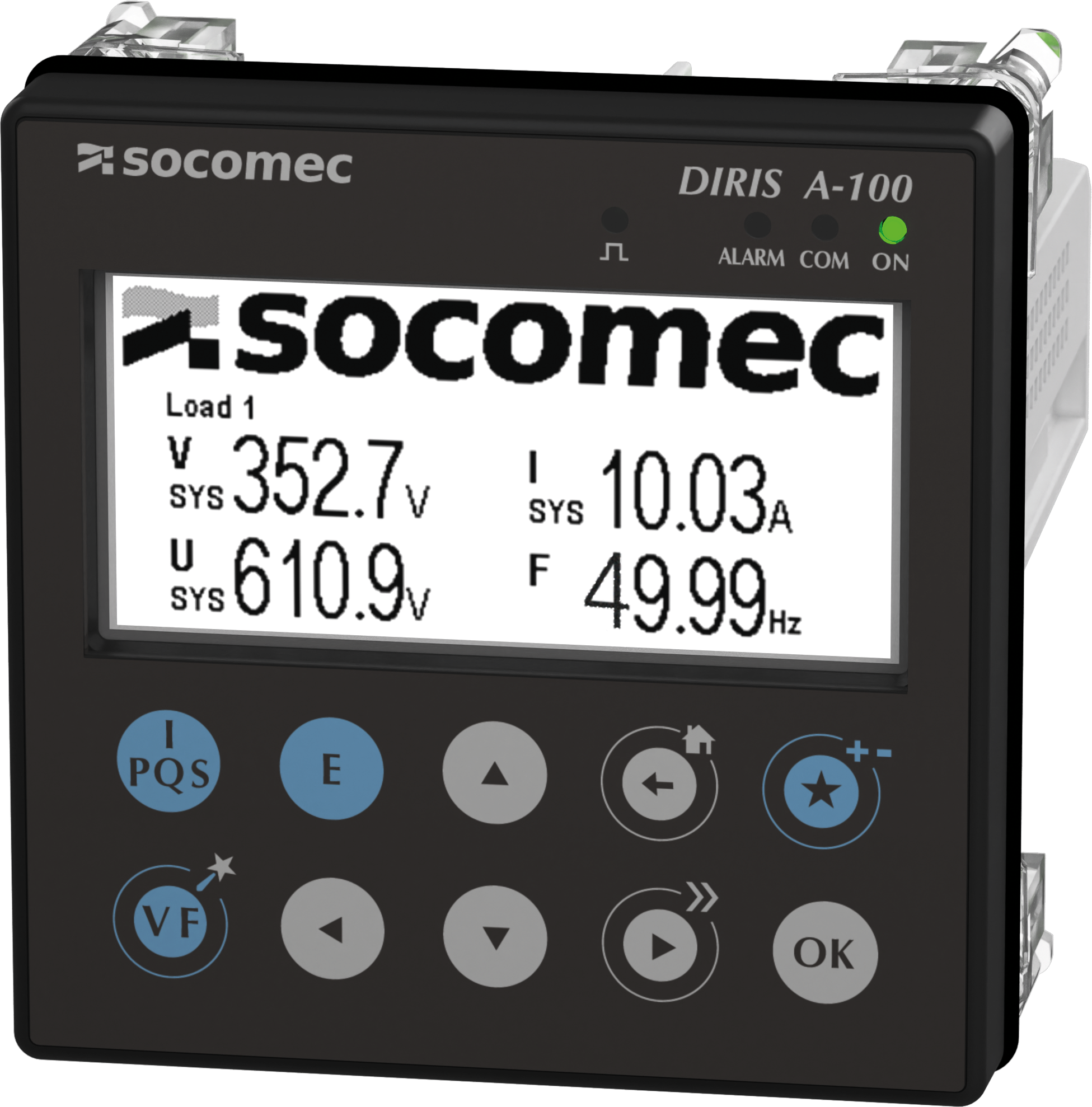

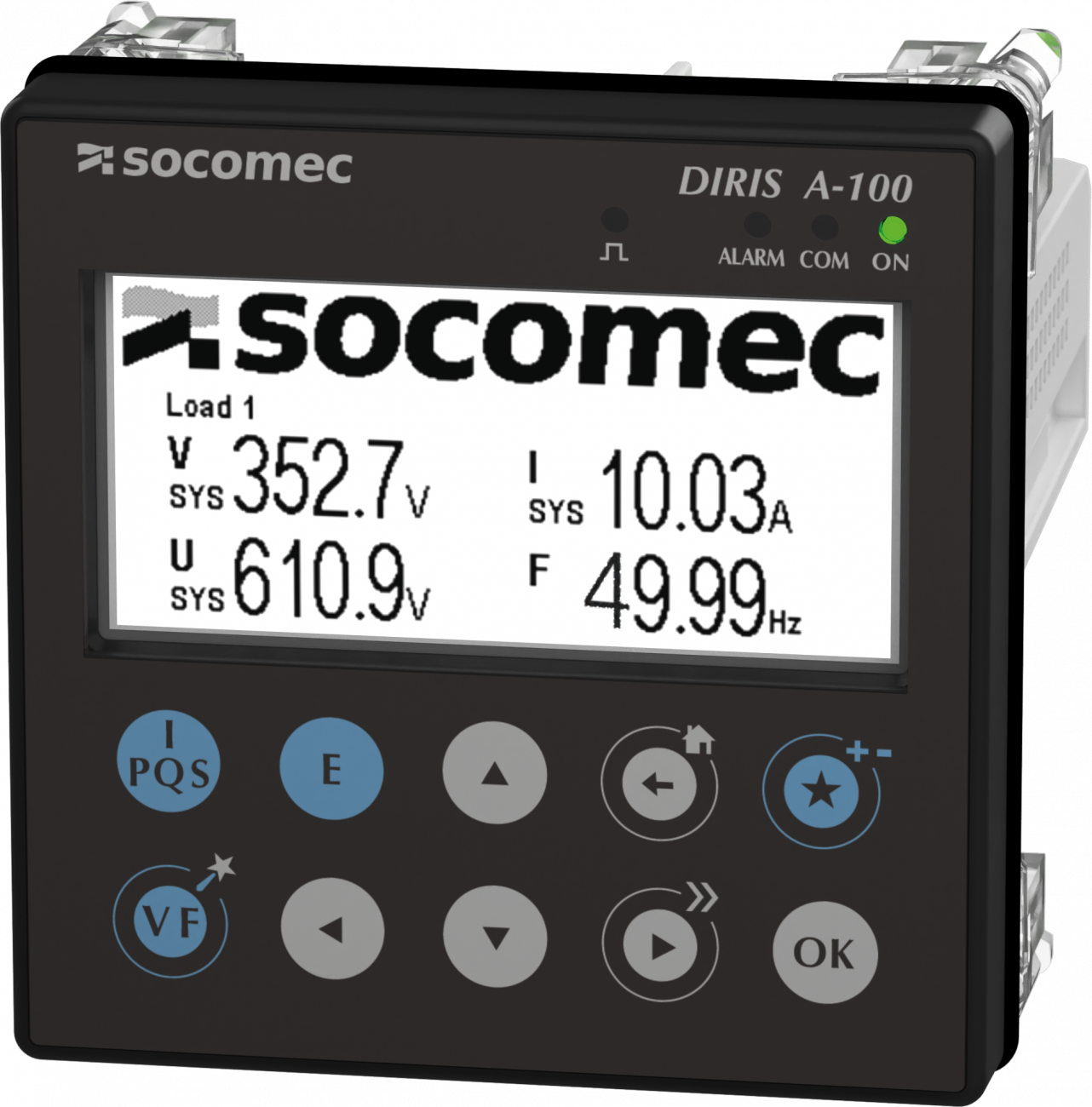

DIRIS A100 - Měřič kvality napájení pomocí proudových snímačů
Analyzátor sítě pro precizní měření elektrických veličin POMOCÍ PROUDOVÝCH SENZORŮ Socomec - TE, (i)TR a TF s měřicím rozsahem (2 - 120% In). Přímé měření do 1039 VAC. 4 vstupy pro měřicí senzory - pro měření v N, nebo pro nezávislé sledování více zátěží.
Ve shodě s normami:
- IEC 61557-12
- IEC 62053-21-24
- UL 61010-1 Složka E257746
- ISO 14025
Dotaz na produktPorovnat
Varianty k produktu DIRIS A100 - Měřič kvality napájení pomocí proudových snímačů (1)
Model 48250600: komunikace Modbus RTU/RS485;
Možno použít až 4 senzory - umožňuje různé konfigurace zátěže, nebo sledování rez. proudů.
---
Měření napětí přímo, nebo pomocí MTN: 50...600VAC (L/N) / 90...690VAC (L/L) - UL / 50-1039VAC (L/L) - IEC, CAT III; MTN max. 400kV.
Kmitočet: 45...65 Hz
Měření proudu pomocí měřicích senzorů TE, TF, TR, iTR s měřicím rozsahem (2...120% In);
Přesnost měření celého řetězce 0.5 - se senzory TE, iTR a TF;
3 digitální vstupy / 1 digitální výstup (optočlen).
Pomocné napájení:115...600VAC (L/N, L/L).
Popis výrobku
Funkce
DIRIS A-100 je měřič kvality elektrického napájení pro montáž do panelu, který umožňuje komunikaci MODBUS RTU přes RS485. Čtyři nezávislé proudové vstupy RJ12 umožňují sledovat více zátěží různých typů: může jít např. o 4 jednofázové zátěže nebo 1 třífázovou a 1 jednofázovou zátěž.
Výhody
Špičkový univerzální měřič kvality elektrického napájení
- Vestavěná komunikace Modbus a digitální vstupy/výstupy.
- Napájení až do 600 VAC a monitoring síťového napětí až do 1039 VAC.
- Správa více zátěží – monitoring až 4 zátěží na jediném přístroji DIRIS A-100/A-200.
Technologie Plug & Play
- Unikátní technologie RJ12 umožňuje rychlé, bezchybné a spolehlivé připojení proudových snímačů.
- Jednoduchá a rychlá konfigurace díky průvodci i pro ty nejpokročilejší funkce.
- Integrovaná technologie Virtual Monitor slouží k chytrému monitoringu jisticích prvků bez pomocných kontaktů a dalších kabelů.
Plně přizpůsobitelný systém
- Úvodní obrazovku a integrovaný webový server si můžete snadno přizpůsobit s použitím vlastního loga a grafiky.
- Na nastavitelné pohotovostní obrazovce se zobrazují nejdůležitější měřené hodnoty.
Nejvyšší přesnost ve své třídě
Technologie PreciSense nabízí nejlepší přesnost ve svém oboru, která překonává standardy pro fakturaci a zajišťuje spolehlivé a opakovatelné měření za jakýchkoli podmínek:
- Třída 0,1 pro vlastní měřicí přístroj podle normy IEC 61557- 12.
- Třída 0,5 v rozsahu 2 % až 120 % jmenovité hodnoty proudového transformátoru pro měřicí řetězec jako celek.
- Třída 0,1s pro aktivní energii (Ea) podle normy IEC 62053-22.
Snadná správa dat
- Integrovaný software WEBVIEW, který lze snadno nakonfigurovat a ovládat.
- Notifikace v reálném čase (upozornění e-mailem – na telefon).
- PHOTOVIEW (pro snadné vytváření a vizualizaci ovládacích panelů podle potřeby).
- Pokročilá správa tarifů s využitím komplexní a snadno
konfigurovatelné funkce kalendáře pro zobrazování spotřeby přesně podle smlouvy s dodavatelem energií.
Funkce
Monitoring
- Vizualizace všech elektrických parametrů v reálném čase v různých formátech (sloupcových graf, tabulka).
Křivky odběru
- Záznam aktivní (kWh), jalové (kvarh) a zdánlivé (kVAh) energie
- Grafické zobrazení měsíční, týdenní, denní nebo hodinové spotřeby energie pro určování odchylek
Historie měření
- Historie všech elektrických parametrů (V, I, P, Q, S, THD atd.)
- Volba časových intervalů (rok, měsíc, den atd.)
- Snadné určení korelace díky zobrazení více parametrů v jediném grafu
- Fázorový diagram pro detekci potenciálních chyb v zapojení proudového transformátoru
Pokročilá správa tarifů
- Správa uživatelských kalendářů
- Zobrazení spotřeby energie podle denních sazeb, dnů v týdnu, ročních období a svátků
Alarmy a události
- Zobrazování aktivních alarmů a problémů s kvalitou napájení
- Možnost zobrazení detailů (doba trvání, amplituda atd.)
- Protokol vyřízených alarmů a událostí
Průběh
- Automatické snímání průběhu v případě problémů s kvalitou napájení
- Možnost stáhnout si průběh a vzorky z webového serveru
- Průběhy ITIC/CBEMA pro automatickou klasifikaci rychlých změn v napětí pomocí standardizované grafiky podle závažnosti.
Technické údaje
| A-100 RS485 | |
| Počet vstupů pro snímače | 4 |
|---|---|
| Montáž | Montáž na dveře, 96 x 96 mm |
| Elektroinstalace | |
| Napájení | 110–600 VAC |
| Měření napětí | 50–1039 VAC L-N |
| Komunikace | |
| RS485 Modbus RTU |  Ano |
| Ethernet (Modbus TCP/BACnet IP) |  Ne |
| Integrovaný webový server | volitelné s bránou DIRIS Digiware M-70 nebo D-70 |
| Vyhovuje požadavkům na kybernetickou bezpečnost | Ano |
| Vstupy/výstupy | |
| Digitální vstupy | 3 |
| Digitální výstupy | 1 |
| Měření spotřeby energie | |
| Měření energie ve všech kvadrantech (+/-kWh, +/- kvarh, +/- kVAh) |
Ano |
| Odběr a špičkový odběr | Ano |
| Vícetarifní systém | 4 tarify se správou v plném rozsahu podle kalendáře |
| Monitoring napájení | |
| Okamžité, průměrné, minimální a maximální hodnoty | Ano |
| Asymetrie napětí | Ano |
| Nulový proud (měřený/vypočtený) | Ano |
| Monitoring svodových proudů | Ne |
| Rychlé měření RMS hodnot | Ne |
| Kvalita napájení | |
| Harmonická analýza (THD/individuálně) až do 63. řádu | Ano / pouze THD |
| Problémy v kvalitě napájení (poklesy, výkyvy, přerušení, nadproud) | Ne |
| Snímání průběhu | Ne |
| Řízení zátěže | |
| Provozní doba | Ano |
| Počet operací (info/alarm) | Ano |
| Monitoring jisticích prvků (zapnutí/vypnutí/vybavení) | Ano |
