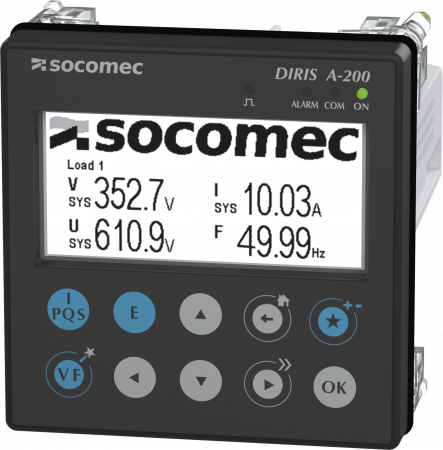

DIRIS A200 - Měřič kvality napájení do 10 000 A pomocí proudových snímačů
Analyzátor sítě pro precizní měření elektrických veličin POMOCÍ PROUDOVÝCH SENZORŮ Socomec - TE, (i)TR a TF s měřicím rozsahem (2 - 120% In). Přímé měření do 1039 VAC. 4 vstupy pro měřicí senzory - pro měření v N, nebo pro nezávislé sledování více zátěží.
Možnost přidání senzoru pro reziduální proud.
Dva ethernet konektory a vestavěný WERSERVER pro monitoring a analýzu.
Ve shodě s normami:
IEC 61557-12
- IEC 62053-21-24
- UL 61010-1 Složka E257746
- ISO 14025
- EN50160
Dotaz na produktPorovnat
Varianty k produktu DIRIS A200 - Měřič kvality napájení do 10 000 A pomocí proudových snímačů (1)
Přímé měření do 1039 VAC.
4 vstupy pro měřicí senzory - pro měření v N, nebo pro nezávislé sledování více zátěží.
Možnost přidání senzoru pro reziduální proud.
2 ethernet konektory a vestavěný WERSERVER pro monitoring a analýzu.
Ve shodě s normami: IEC 61557-12, IEC 62053-21-24, UL 61010-1 Složka E257746, ISO 14025, EN50160.
Popis výrobku
Funkce
DIRIS A-200 je měřič kvality elektrického napájení pro montáž do panelu, který umožňuje komunikaci přes sběrnici MODBUS RTU přes RS485 nebo MODBUS TCP po síti Ethernet nebo BACnet IP. Čtyři nezávislé proudové vstupy RJ12 umožňují správu více obvodů různých typů: může jít např. o 4 jednofázové zátěže nebo 1 třífázovou a 1 jednofázovou zátěž. Přístroj A-200 je možné dovybavit součtovým balančním transformátorem pro monitoring proudu. Lze použít většinu typů snímačů, tj. solid-core snímače, split-core snímače nebo flexibilní Rogowského cívky; umožňují to rychlopřipojovací adaptéry RJ12.
Výhody
Špičkový univerzální měřič kvality elektrického napájení
- Univerzální komunikační a digitální vstupy/výstupy, díky kterým odpadá potřeba dalších volitelných modulů.
- Napájení až 600 VAC a monitoring síťového napětí až 1039 VAC.
- Správa více zátěží – monitoring až 4 zátěží na jediném přístroji DIRIS A-100/A-200.
Technologie Plug & Play
- Unikátní technologie RJ12 umožňuje rychlé, bezchybné a spolehlivé připojení proudových snímačů.
- Jednoduchá a rychlá konfigurace díky průvodci i pro ty nejpokročilejší funkce.
- Integrovaná technologie Virtual Monitor slouží k chytrému monitoringu jisticích prvků bez pomocných kontaktů a dalších kabelů.
Plně přizpůsobitelný systém
- Úvodní obrazovku a integrovaný webový server si můžete snadno přizpůsobit s použitím vlastního loga a grafiky.
- Na nastavitelné pohotovostní obrazovce se zobrazují nejdůležitější měřené hodnoty.
Nejvyšší přesnost ve své třídě
Technologie PreciSense nabízí nejlepší přesnost ve svém oboru, která překonává standardy pro fakturaci a zajišťuje spolehlivé a opakovatelné měření za jakýchkoli podmínek:
- Třída 0,1 pro vlastní měřicí přístroj podle normy IEC 61557- 12.
- Třída 0,5 v rozsahu 2 % až 120 % jmenovité hodnoty proudového transformátoru pro měřicí řetězec jako celek.
- Třída 0,1s pro aktivní energii (Ea) podle normy IEC 62053-22.
Snadná správa dat
- Integrovaný software WEBVIEW, který lze snadno nakonfigurovat a ovládat.
- Notifikace v reálném čase (upozornění e-mailem – na telefon).
- PHOTOVIEW (pro snadné vytváření a vizualizaci ovládacích panelů podle potřeby).
- Pokročilá správa tarifů s využitím komplexní a snadno
konfigurovatelné funkce kalendáře pro zobrazování spotřeby přesně podle smlouvy s dodavatelem energií.
Funkce
Monitoring
- Vizualizace všech elektrických parametrů v reálném čase v různých formátech (sloupcových graf, tabulka).
Křivky odběru
- Záznam aktivní (kWh), jalové (kvarh) a zdánlivé (kVAh) energie
- Grafické zobrazení měsíční, týdenní, denní nebo hodinové spotřeby energie pro určování odchylek
Historie měření
- Historie všech elektrických parametrů (V, I, P, Q, S, THD atd.)
- Volba časových intervalů (rok, měsíc, den atd.)
- Snadné určení korelace díky zobrazení více parametrů v jediném grafu
- Fázorový diagram pro detekci potenciálních chyb v zapojení proudového transformátoru
Pokročilá správa tarifů
- Správa uživatelských kalendářů
- Zobrazení spotřeby energie podle denních sazeb, dnů v týdnu, ročních období a svátků
Alarmy a události
- Zobrazování aktivních alarmů a problémů s kvalitou napájení
- Možnost zobrazení detailů (doba trvání, amplituda atd.)
- Protokol vyřízených alarmů a událostí
Průběh
- Automatické snímání průběhu v případě problémů s kvalitou napájení
- Možnost stáhnout si průběh a vzorky z webového serveru
- Průběhy ITIC/CBEMA pro automatickou klasifikaci rychlých změn v napětí pomocí standardizované grafiky podle závažnosti.
Technické údaje
| A-100 RS485 | |
| Počet vstupů pro snímače | 4 |
|---|---|
| Montáž | Montáž na dveře, 96 x 96 mm |
| Elektroinstalace | |
| Napájení | 110–600 VAC |
| Měření napětí | 50–1039 VAC L-N |
| Komunikace | |
| RS485 Modbus RTU |  Ano |
| Ethernet (Modbus TCP/BACnet IP) | Ano Duální Ethernet |
| Integrovaný webový server | Ano |
| Vyhovuje požadavkům na kybernetickou bezpečnost | Ano |
| Vstupy/výstupy | |
| Digitální vstupy | 3 |
| Digitální výstupy | 1 |
| Měření spotřeby energie | |
| Měření energie ve všech kvadrantech (+/-kWh, +/- kvarh, +/- kVAh) |
Ano |
| Odběr a špičkový odběr | Ano |
| Vícetarifní systém | 4 tarify se správou v plném rozsahu podle kalendáře |
| Monitoring napájení | |
| Okamžité, průměrné, minimální a maximální hodnoty | Ano |
| Asymetrie napětí | Ano |
| Nulový proud (měřený/vypočtený) | Ano |
| Monitoring svodových proudů | Ano |
| Rychlé měření RMS hodnot | Ano |
| Kvalita napájení | |
| Harmonická analýza (THD/individuálně) až do 63. řádu | Ano |
| Problémy v kvalitě napájení (poklesy, výkyvy, přerušení, nadproud) | Ano |
| Snímání průběhu | Ano |
| Správa průběhů ITIC/CBEMA | Ano |
| Řízení zátěže | |
| Provozní doba | Ano |
| Počet operací (info/alarm) | Ano |
| Monitoring jisticích prvků (zapnutí/vypnutí/vybavení) | Ano |
