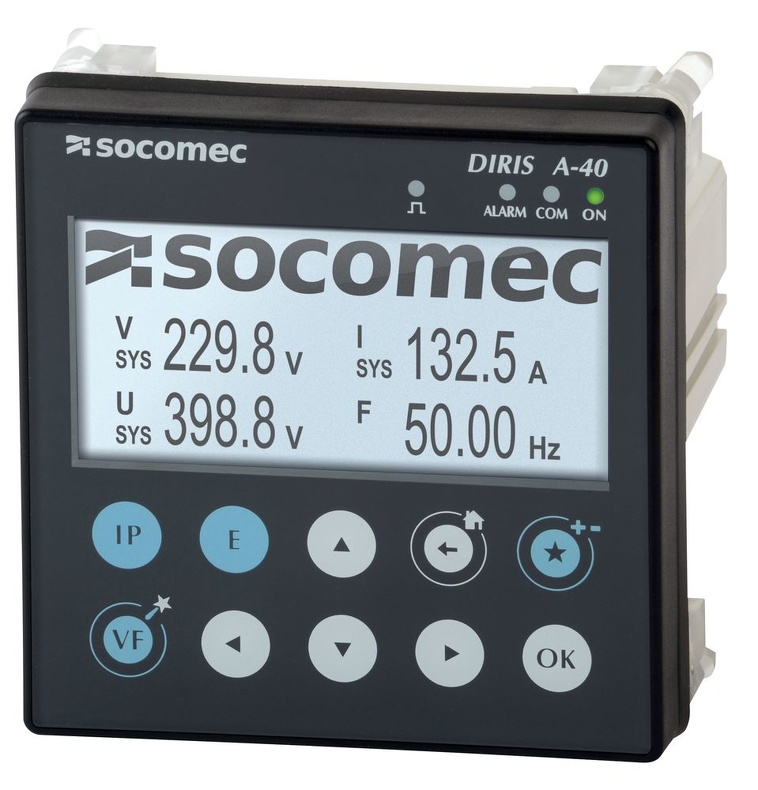

DIRIS A40 - Multifunkční přístroj pro proudové senzory
Multifunkční měřicí a monitorovací zařízení s komunikačním rozhraním, Socomec DŮLEŽITÉ UPOZORNĚNÍ: Tento přístroj DIRIS A40 nese stejné označení, jako původní A40, který byl nahrazen současným DIRIS A30. DIRIS A40 nadále není kompatibilní s jakýmikoli měřicími transformátory proudu!

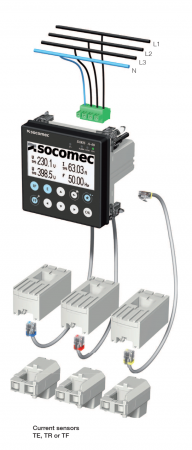

Analyzátor sítě pro snadné a precizní měření elektrických veličin POMOCÍ SPECIÁLNÍCH PROUDOVÝCH SENZORŮ TE, TR a TF s měřicím rozsahem (2 - 120% In) a výborným poměrem cena/výkon.
Montáž do panelu s výřezem 92x92 mm.
Ve shodě s normami:
- IEC 61557-12
- UL E257746
- EN 50160
Cena od 12 739 Kč
od 15 414,19 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (3)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu DIRIS A40 - Multifunkční přístroj pro proudové senzory (3)
Analyzátor sítě - MĚŘENÍ POMOCÍ PROUDOVÝCH SENZORŮ TE, TR, TF
DIRIS A40 RS485 ModbusMontáž do panelu - do otvoru 92x92mm; rozměr rámečku: 96x96 mm;
Model 48250500: komunikace Modbus RTU/RS485;
---
Měření napětí přímo nebo pomocí MTN: 50...300VAC (L/N) / 87...520VAC (L/L); MTN max. 400kV
Kmitočet: 45...65 Hz
Měření proudu pomocí měřicích senzorů TE, TF, TR, iTR s měřicím rozsahem (2...120% In);
Přesnost měření celého řetězce 0.5 - se senzory TE, iTR a TF;
3 digitální vstupy/ 2 programovatelné výstupy
Pomocné napájení:110...400VAC / 120...300VDC; 50-60 Hz
Model 48250500: komunikace Modbus RTU/RS485;
---
Měření napětí přímo nebo pomocí MTN: 50...300VAC (L/N) / 87...520VAC (L/L); MTN max. 400kV
Kmitočet: 45...65 Hz
Měření proudu pomocí měřicích senzorů TE, TF, TR, iTR s měřicím rozsahem (2...120% In);
Přesnost měření celého řetězce 0.5 - se senzory TE, iTR a TF;
3 digitální vstupy/ 2 programovatelné výstupy
Pomocné napájení:110...400VAC / 120...300VDC; 50-60 Hz
OBJ: 48250500
EAN: 3596033009129
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
12 739 Kč/ks
15 414,19 Kč s DPH
+-
Analyzátor sítě - pro senzory TE, (i)TR, TF
DIRIS A40 EthernetMontáž do panelu - do otvoru 92x92mm; rozměr rámečku: 96x96 mm;
Model 48250501: komunikace Ethernet MODBUS-TCP / RS-485 Modbus + WEBSERVER pro měření a analýzu;
---
Měření napětí přímo nebo pomocí MTN: 50...300VAC (L/N) / 87...520VAC (L/L); MTN max. 400kV
Kmitočet: 45...65 Hz
Měření proudu pomocí měřicích senzorů TE, TF, TR, iTR s měřicím rozsahem (2...120% In);
Přesnost měření celého řetězce 0.5 - se senzory TE, iTR a TF;
3 digitální vstupy/ 2 programovatelné výstupy
Pomocné napájení:110...400VAC / 120...300VDC; 50-60 Hz
Model 48250501: komunikace Ethernet MODBUS-TCP / RS-485 Modbus + WEBSERVER pro měření a analýzu;
---
Měření napětí přímo nebo pomocí MTN: 50...300VAC (L/N) / 87...520VAC (L/L); MTN max. 400kV
Kmitočet: 45...65 Hz
Měření proudu pomocí měřicích senzorů TE, TF, TR, iTR s měřicím rozsahem (2...120% In);
Přesnost měření celého řetězce 0.5 - se senzory TE, iTR a TF;
3 digitální vstupy/ 2 programovatelné výstupy
Pomocné napájení:110...400VAC / 120...300VDC; 50-60 Hz
OBJ: 48250501
EAN: 3596033009136
Záruka: 12 m.
Skladem v GHV
skladem 10 ks
14 585 Kč/ks
17 647,85 Kč s DPH
+-
Analyzátor sítě - MĚŘENÍ POMOCÍ PROUDOVÝCH SENZORŮ TE, TR, TF
DIRIS A40 ProfibusMontáž do panelu - do otvoru 92x92mm; rozměr rámečku: 96x96 mm;
Model 48250502: komunikace Profibus DPV1, Modbus RS485;
---
Měření napětí přímo nebo pomocí MTN: 50...300VAC (L/N) / 87...520VAC (L/L); MTN max. 400kV
Kmitočet: 45...65 Hz
Měření proudu pomocí měřicích senzorů TE, TF, TR, iTR s měřicím rozsahem (2...120% In);
Přesnost měření celého řetězce 0.5 - se senzory TE, iTR a TF;
3 digitální vstupy/ 2 programovatelné výstupy
Pomocné napájení:110...400VAC / 120...300VDC; 50-60 Hz
Model 48250502: komunikace Profibus DPV1, Modbus RS485;
---
Měření napětí přímo nebo pomocí MTN: 50...300VAC (L/N) / 87...520VAC (L/L); MTN max. 400kV
Kmitočet: 45...65 Hz
Měření proudu pomocí měřicích senzorů TE, TF, TR, iTR s měřicím rozsahem (2...120% In);
Přesnost měření celého řetězce 0.5 - se senzory TE, iTR a TF;
3 digitální vstupy/ 2 programovatelné výstupy
Pomocné napájení:110...400VAC / 120...300VDC; 50-60 Hz
OBJ: 48250502
EAN: 3596033009143
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Popis výrobku
Základní elektrické veličiny
- Fázový proud: I1, I2, I3,
- Celkový proud (I1, I2, I3)/3: IAVG
- Fázové napětí: U1, U2, U3
- Sdružené napětí: U12, U23, U13
- Frekvence: f
- Fázový činný výkon: P1, P2, P3
- Fázový jalový výkon: Q1, Q2, Q3
- Fázový zdánlivý výkon: S1, S2, S3
- Celkového 3f výkon: ∑P, ∑Q, ∑S
- Předpokládaný 3f výkon: ∑PPRED, ∑QPRED, ∑SPRED
- Fázový účiník: PF1, PF2, PF3
- Celkový 3f účiník: ∑PF
- Harmonické fázové zkreslení THD 3UL-N, THD 3UL-L, THD 3I (do 63. harm.)
Sledování maximálních a průměrných hodnot
- Maximální proud: I1max, I2max, I3max
- Maximální fázové napětí: U1max, U2max, U3max
- Maximální sdružené napětí: U12max, U23max, U13max
- Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
- Průměrná hodnota proudu za časovou periodu : I1avg, I2avg, I3avg
- Průměrná hodnota fázového napětí za časovou periodu: U1avg, U2avg, U3avg
- Průměrná hodnota sdruženého napětí za časovou periodu: U12avg, U23avg, U13avg
- Průměrná hodnota celkového 3f výkonu za časovou periodu: ∑Pavg, ∑Qavg, ∑Savg

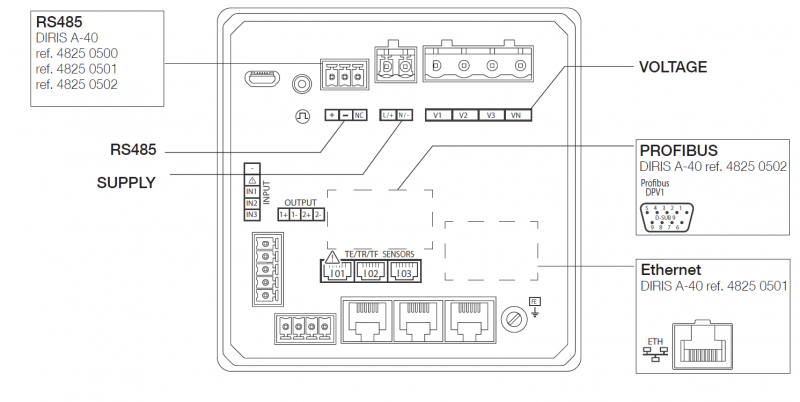

Komunikace
- Diris A40 RS485 Modbus - standard

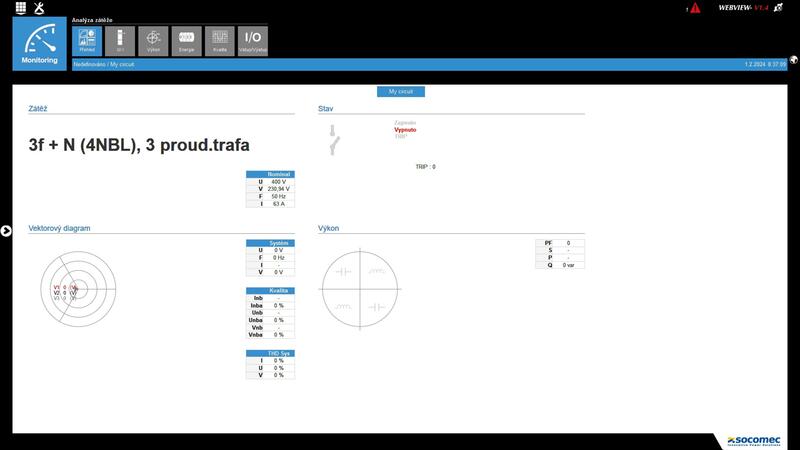

- Diris A40 Ethernet Modbus TCP s funkcí webserver
- Diris A40 PROFIBUS DPV1
Další funkce
- 3 digitální vstupy s funkcí
- 2 logické výstupy s funkcí: příkazu, alarmu, pulzu
- Počitadlo provozních hodin (programovatelné)
- Paměť pro záznam výkonové křivky (až 6000 hodnot)
- K-faktor
Rozšířené informace
Údaje pro objednání
| Objednací číslo | Napájení | Popis |
| 48250500 | (110..400 V ac / 120..350 V dc) | S komunikací RS485 Modbus - 3 vstupy / 2 výstupy |
| 48250501 | (110..400 V ac / 120..350 V dc) | S komunikací Ethernet Modbus TCP, vestavěný webserver + RS485 Modbus - 3 vstupy/ 2 výstupy |
| 48250502 | (110..400 V ac / 120..350 V dc) | S komunikací Profibus DPV1 - RS485 Modbus - 3 vstupy / 2 výstupy |
Videa
Monitoring elektrických sítí
(YouTube, 10.03.2021)
Analýza naměřených veličin
(YouTube, 10.03.2021)
Jak si na analyzátoru sítě DIRIS A40 nastavit oblíbené záložky pro rychlý přístup
(YouTube, 25.03.2021)
Průvodce nastavením přístroje DIRIS A40
(YouTube, 25.03.2021)
Soubory ke stažení
Související produkty

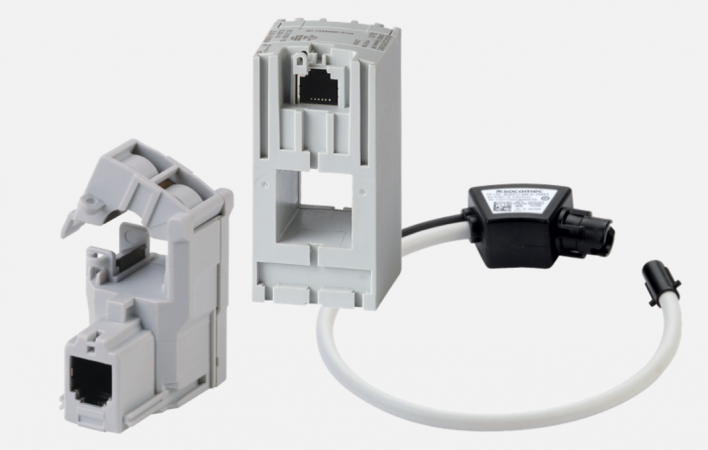

DIRIS - senzoryDIRIS - Měřicí senzory proudu TE, (i)TR, TF
