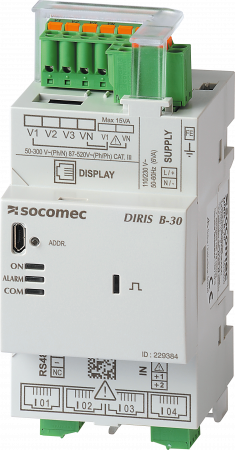

DIRIS B - Multifunkční měřicí přístroj bez displeje
Multifunkční měřicí a monitorovací zařízení s komunikačním rozhraním.
TRMS analyzátor sítě bez displeje se 4kvadrantovým elektroměrem pro montáž na lištu DIN s možností komunikace MODBUS RTU, PROFIBUS DPV1.
Dostupnost: Skladem v GHV
Vybrat variantu (3)
Dotaz na produktPorovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu DIRIS B - Multifunkční měřicí přístroj bez displeje (3)
Měřicí a monitorovací přístroj

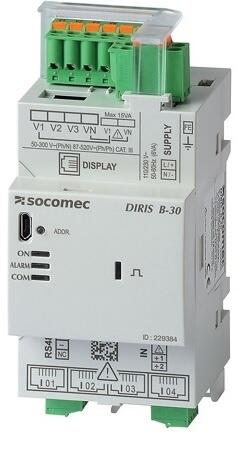

DIRIS B-30 (analýza)Multimetr na lištu DIN (bez displeje) - MĚŘENÍ a ANALÝZA až na 4 senzorech (zátěžích):
- paměť průměrných hodnot, možnost nastavení alarmů
- max. rychlost měření 200ms
- nepřímé měření pomocí proudových senzorů Socomec
- pomocné napájecí napětí 110-230 VAC
- možnost vyčítání hodnot přes Modbus RTU
- možnost připojení přídavného displeje D-30
- možnost použití rozšiřujících modulů
- správa a nastavení pomocí Easy Config Software a Easy Config System
- paměť průměrných hodnot, možnost nastavení alarmů
- max. rychlost měření 200ms
- nepřímé měření pomocí proudových senzorů Socomec
- pomocné napájecí napětí 110-230 VAC
- možnost vyčítání hodnot přes Modbus RTU
- možnost připojení přídavného displeje D-30
- možnost použití rozšiřujících modulů
- správa a nastavení pomocí Easy Config Software a Easy Config System
Měřicí a monitorovací přístroj

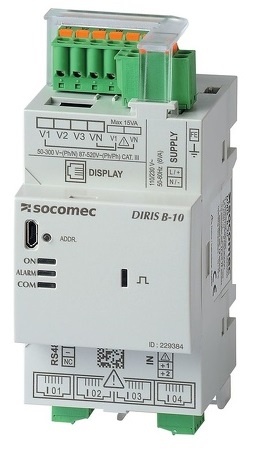

DIRIS B-10 (měření)Multimetr na lištu DIN (bez displeje) - MĚŘENÍ a MONITORING, včetně THD až na 4 senzorech (zátěžích):
- max. rychlost měření 200ms
- nepřímé měření pomocí proudových senzorů Socomec
- pomocné napájecí napětí 110-230 VAC
- možnost vyčítání hodnot přes Modbus RTU
- možnost připojení přídavného displeje D-30
- možnost použití rozšiřujících modulů
- správa a nastavení pomocí Easy Config Software a Easy Config System
- max. rychlost měření 200ms
- nepřímé měření pomocí proudových senzorů Socomec
- pomocné napájecí napětí 110-230 VAC
- možnost vyčítání hodnot přes Modbus RTU
- možnost připojení přídavného displeje D-30
- možnost použití rozšiřujících modulů
- správa a nastavení pomocí Easy Config Software a Easy Config System
Analyzátor sítě

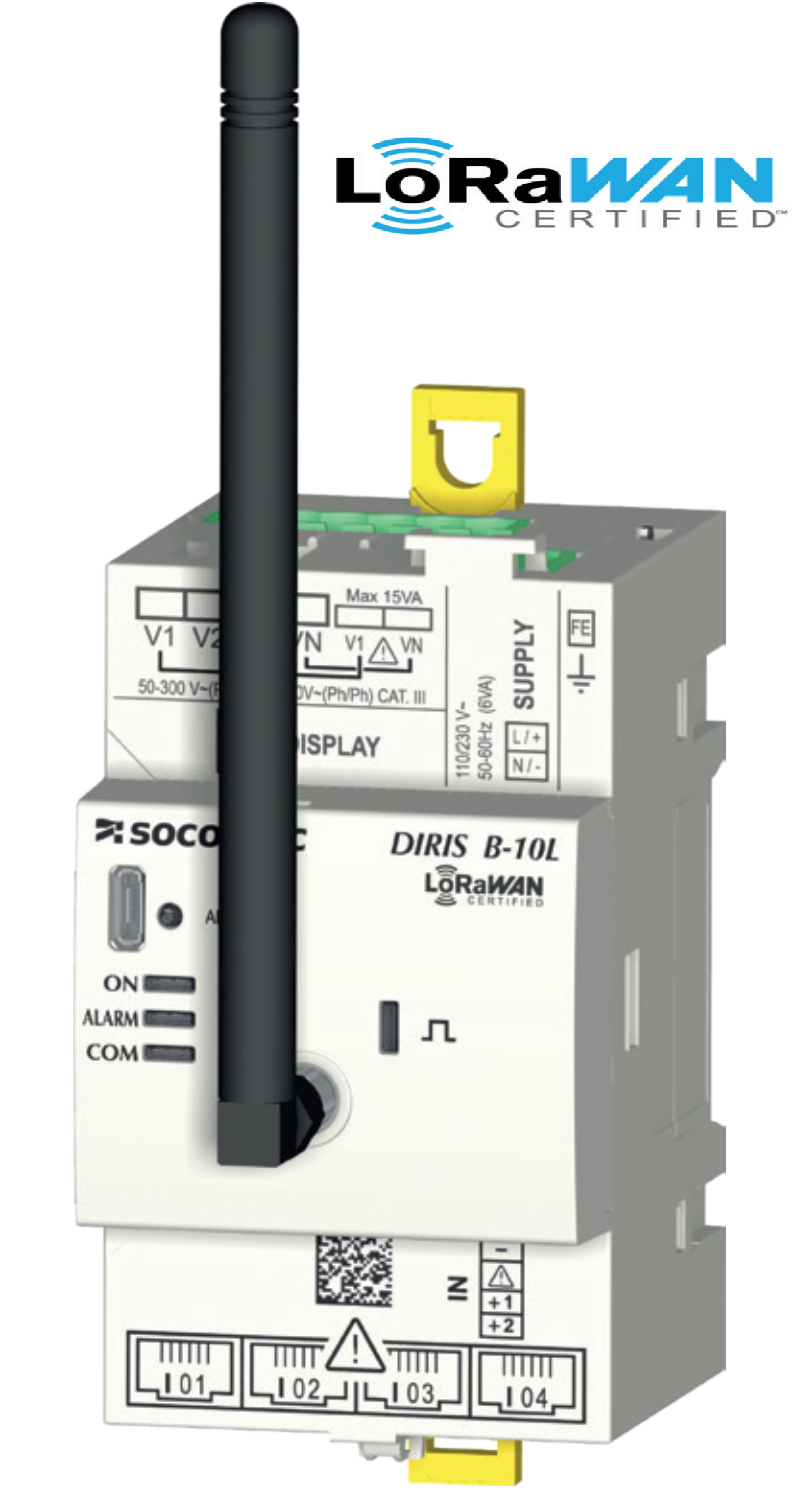

DIRIS B-10L LoRaWANAnalyzátor sítě na DIN - MĚŘENÍ a MONITORING
- max. rychlost měření 200ms
- pro napětí 50 - 300VAC (L/N), 87 - 520VAC (L/L)
- nepřímé měření pomocí proudových senzorů Socomec - až 4 ks (konfigurace např. 1x zátěž 3P+N, nebo 4x 1 fázová zátěž).
- třída přesnosti: 0,2 (přístroj), 0,5 (se senzory TE, iTR, TF), 1 (se senzory TR)
- pomocné napájecí napětí 110-230 VAC
- možnost připojení přídavného displeje D-30
- možnost použití rozšiřujících modulů (Dig. I/O, modul měření teploty)
- správa a nastavení pomocí Easy Config Software (USB micro - typ B)
********************************************************
LoRaWAN (863-870 MHz), Evropa, port 2, Class 2, 14 dBm, verze 1.0.3, spreading factor SF7-SF12, OTAA
7 LoRa profilů pro zasílaná data.
- max. rychlost měření 200ms
- pro napětí 50 - 300VAC (L/N), 87 - 520VAC (L/L)
- nepřímé měření pomocí proudových senzorů Socomec - až 4 ks (konfigurace např. 1x zátěž 3P+N, nebo 4x 1 fázová zátěž).
- třída přesnosti: 0,2 (přístroj), 0,5 (se senzory TE, iTR, TF), 1 (se senzory TR)
- pomocné napájecí napětí 110-230 VAC
- možnost připojení přídavného displeje D-30
- možnost použití rozšiřujících modulů (Dig. I/O, modul měření teploty)
- správa a nastavení pomocí Easy Config Software (USB micro - typ B)
********************************************************
LoRaWAN (863-870 MHz), Evropa, port 2, Class 2, 14 dBm, verze 1.0.3, spreading factor SF7-SF12, OTAA
7 LoRa profilů pro zasílaná data.
OBJ: 48290900
EAN: 3596033158377
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu

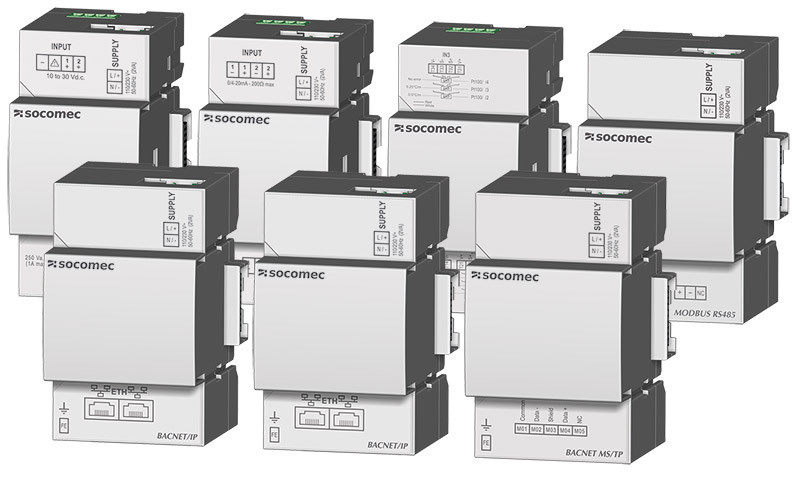

Volitelné příslušenství k DIRIS B - Multifunkční měřicí přístroj bez displeje
Příslušenství pro DIRIS B
DIRIS B, modul O-iod, 2xIN/2xOUTPřídavný modul k DIRIS B se dvěma digitálními vstupy a výstupy
2 VSTUPY: optočlen interní polarizace (12VDC +-10%), nebo s externí polarizací (10-30VDC+-10%).
2 VÝSTUPY: relé 230VAC +-15%/1A
2 VSTUPY: optočlen interní polarizace (12VDC +-10%), nebo s externí polarizací (10-30VDC+-10%).
2 VÝSTUPY: relé 230VAC +-15%/1A
OBJ: 48290030
EAN: 3596032773106
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství pro DIRIS B

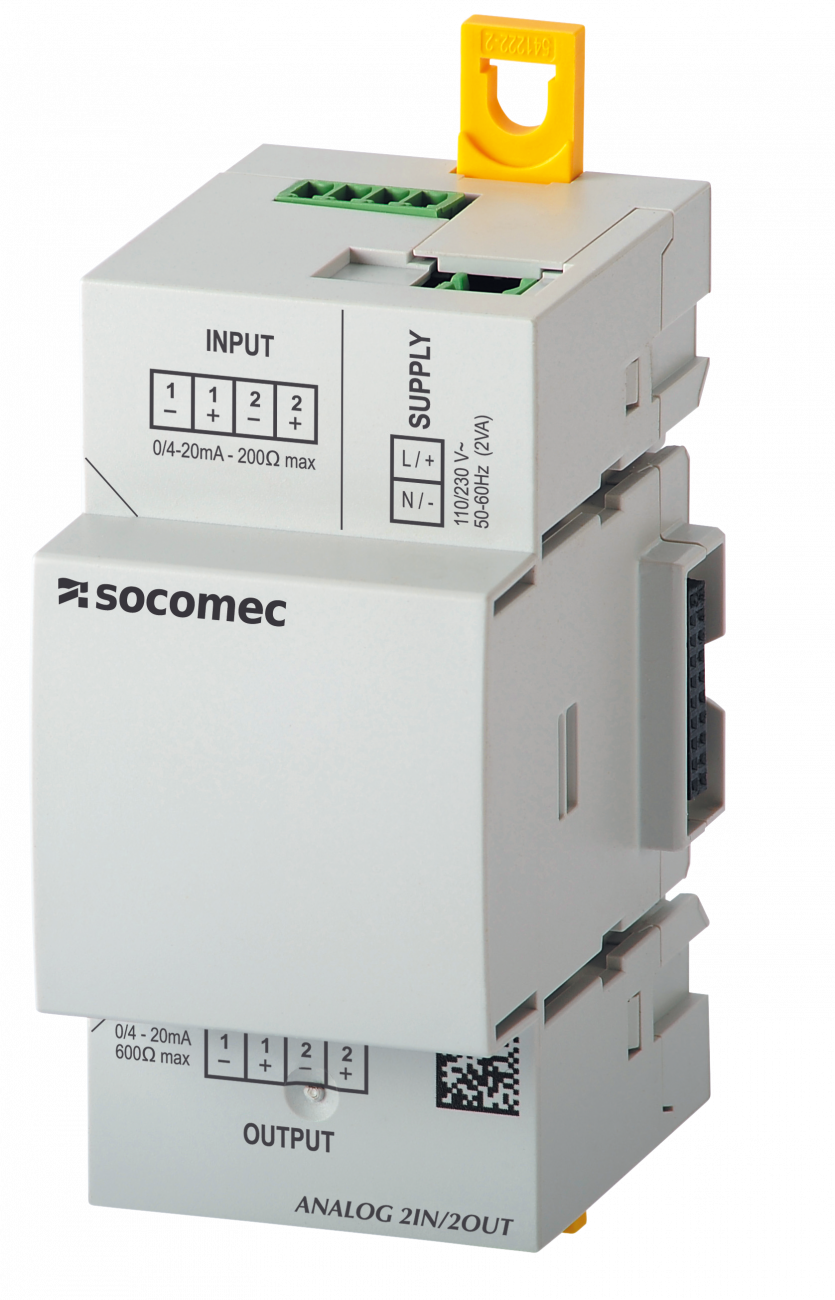

DIRIS B, modul O-ioa, 2x analog. IN/OUTPřídavný modul k DIRIS B se dvěma analogovými vstupy a výstupy
OBJ: 48290031
EAN: 3596032773113
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství pro DIRIS B

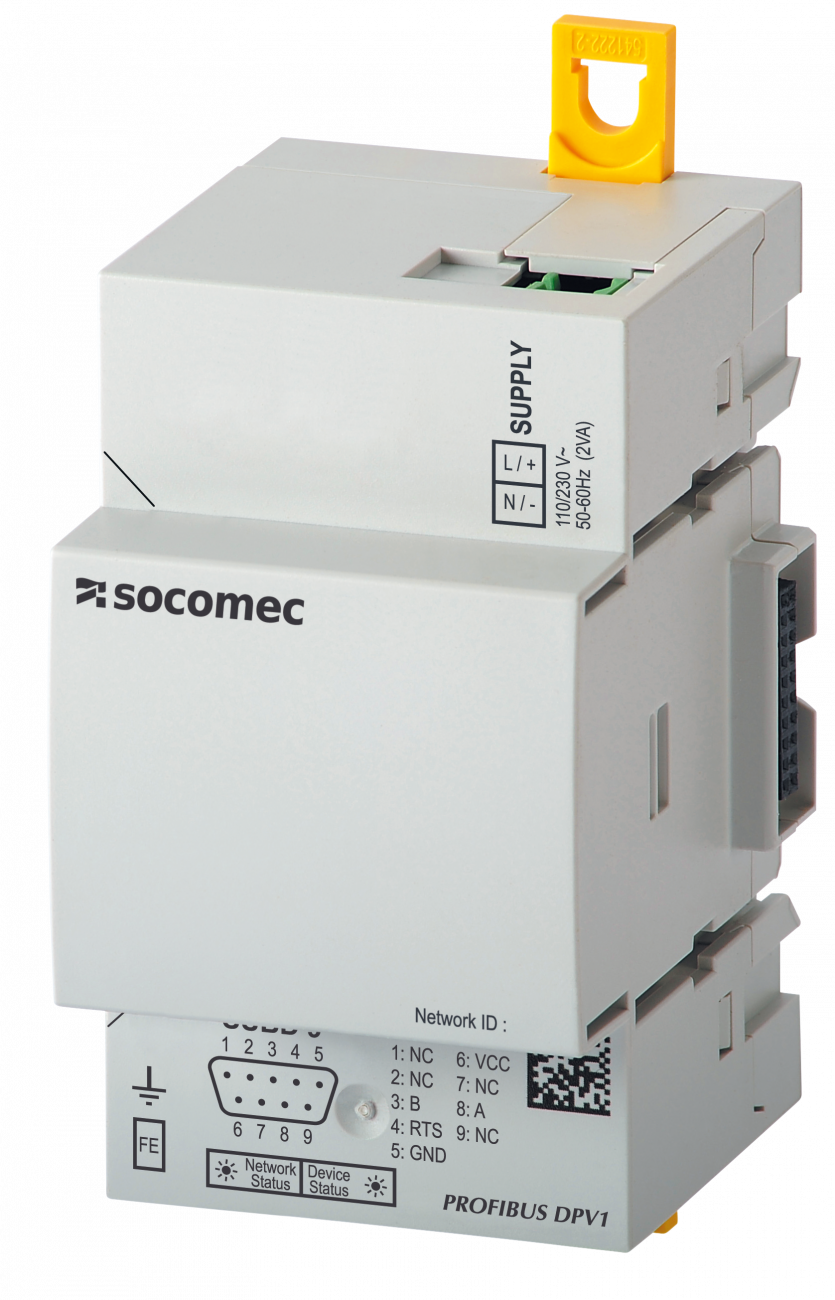

DIRIS B, modul O-p, PROFIBUS DPV1Přídavný modul k DIRIS B s komunikací PROFIBUS
OBJ: 48290034
EAN: 3596032773144
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství pro DIRIS B
DIRIS B, modul O-m, RS485-MODBUSPřídavný modul k DIRIS B pro MODBUS / RS485.
Poznámka: Modbus adresa modulu shodná s Modbus Diris B.
NELZE NASTAVIT SAMOSTATNĚ - JINOU ADRESU!
Poznámka: Modbus adresa modulu shodná s Modbus Diris B.
NELZE NASTAVIT SAMOSTATNĚ - JINOU ADRESU!
OBJ: 48290033
EAN: 3596032773137
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Analyzátor sítě

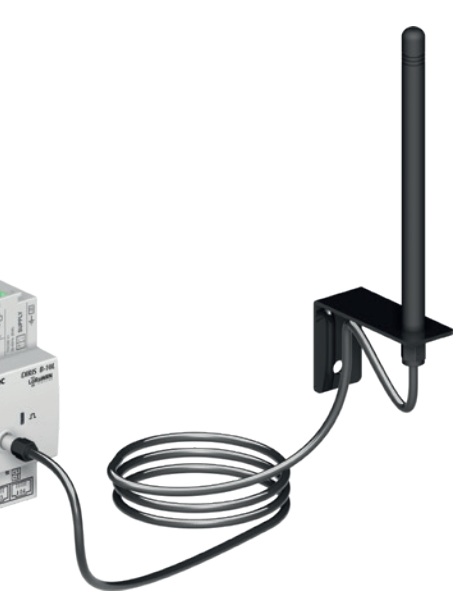

LoRaWAN externí anténa - 3 mPro instalace uvnitř rozvadeče, kde je třeba počítat se ztrátami v rozmezí -15 až -10 dB.
Ext. anténa pro DIRIS B-10L, kabel délky 3m - SMA.
Ztráty způsobené anténou a prodlužovacím kabelem jsou asi -4 dB.
Celkový zisk ext. antény cca 11 - 16 dB.
POZOR ! Prodlužovací kabel se nesmí dotýkat kovových částí pod napětím!
Ext. anténa pro DIRIS B-10L, kabel délky 3m - SMA.
Ztráty způsobené anténou a prodlužovacím kabelem jsou asi -4 dB.
Celkový zisk ext. antény cca 11 - 16 dB.
POZOR ! Prodlužovací kabel se nesmí dotýkat kovových částí pod napětím!
OBJ: 48290922
EAN: 3596033166877
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Display

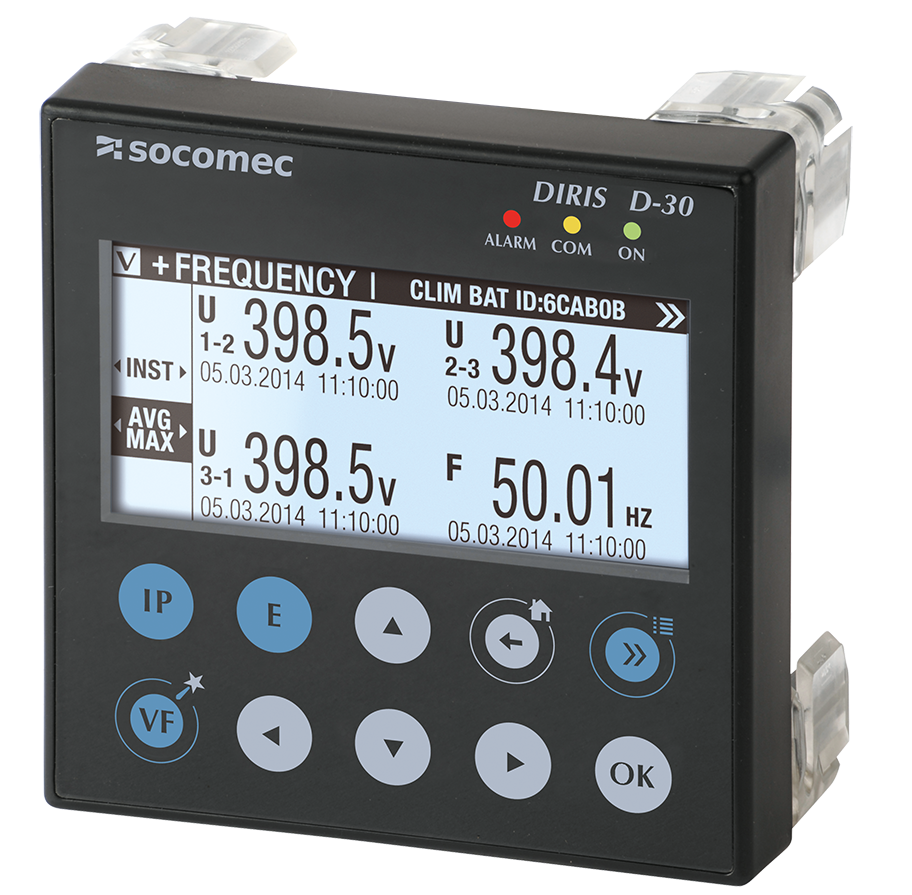

DIRIS D-30Přídavný displej pro přístroje DIRIS B30 a DIGIWARE I45
propojení pomocí kabelu s konektory RJ9 - reference 48290280 nebo 48290281
propojení pomocí kabelu s konektory RJ9 - reference 48290280 nebo 48290281
OBJ: 48290200
EAN: 3596032776749
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Příslušenství DIGIWARE

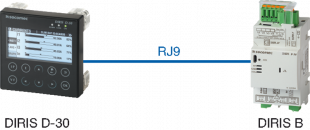

Kabel 1x1,5m s koncovkou RJ9Vodič k propojení displeje a přístroje DIRIS B-30 / DIGIWARE I-45, koncovka s konektorem RJ9
OBJ: 48290280
EAN: 3596032776787
Záruka: 12 m.
Není skladem
Prověříme pro Vás
134 Kč/ks
162,14 Kč s DPH
+-
Popis výrobku
- Přístroj DIRIS B-30 a B-10 je analyzátor sítě v modulárním formátu pro montáž na lištu DIN, který komunikuje pomocí rozhraní MODBUS (RS485).
- Přístroj obsahuje 4 programovatelné proudové vstupy s konektory RJ12 pro senzory systému DIRIS DIGIWARE. Lze tedy měřit jak 4 jednofázové zátěže, tak i jednu trojfázovou zátěž s měřením proudu v nulovém vodiči.
- Přesnost měření je ve třídě 0,5 dle IEC 61557-12. Přesnost je udávána v rozmezí od 2% do 120% jmenovitého proudu.
- Přístroj lze doplnit o externí displej připojitelný přes konektor RJ8.
- Přístroj lze rozšířit o další rozhraní jako digitální vstupy a výstupy, analogové vstupy a výstupy, měření teploty pomocí PT100, komunikací PROFIBUS DPV1. Pomocí přídavné komuniční brány jsou i další možnosti komunikace.
