Analyzátory sítě pro bezdrátovou komunikaci

Datum: 23.03.2023

Minimalizovat kabeláž je užitečné zejména při monitorování zátěží umístěných v izolovaných a odlehlých místech. I pro tyto aplikace máme, u nás v GHV, řadu možností, jak Vám můžeme pomoci ušetřit čas a elegantně vyřešit zadání sledovat spotřebu, parametry sítě, zátěží, nebo události v instalaci.

Analyzátory sítě pro bezdrátovou komunikaci

Minimalizovat kabeláž je užitečné zejména při monitorování zátěží umístěných v izolovaných a odlehlých místech. I pro tyto aplikace máme, u nás v GHV, řadu možností, jak Vám můžeme pomoci ušetřit čas a elegantně vyřešit zadání sledovat spotřebu, parametry sítě, zátěží, nebo události v instalaci. Podívejme se na tři nejnovější možnosti.

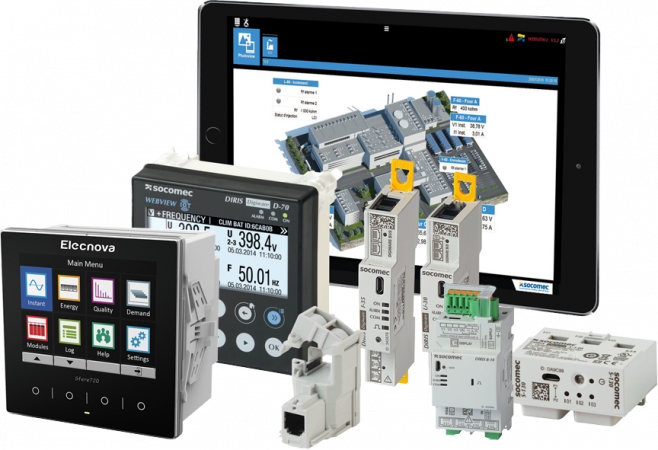

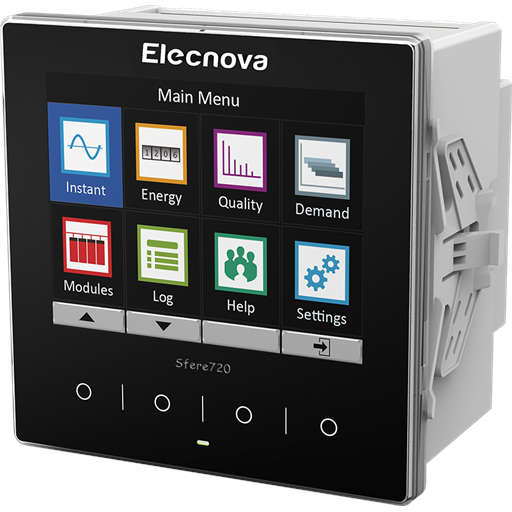

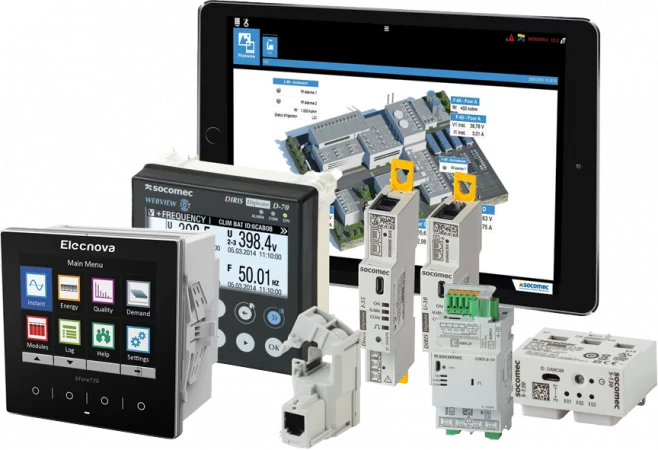

Zástupcem klasických přístrojů do panelu, s krytím IP65, je Sfere720 od zavedené firmy Elecnova. Jeho sympatická cena ho nemusí předurčovat jen pro profesionální použití. Tento multifunkční analyzátor kvality elektrické energie je určen pro 3-fázové AC aplikace s třídou přesnosti měření 0,2S. Využívá standardní měřicí transformátory proudu (např. naše MBS) a měřit umí i přes napěťová. Přístroj sleduje mnoho parametrů včetně THD až do 63. harmonické. Dále např. i nevyváženost soustavy, faktor výkyvu, K-faktor a další.

Ovládání je snadné i díky barevnému 3,5” TFT displeji. K přístroji je možné použít software výrobce pro vzdálené vyčítání dat přes Modbus. Zadní strana umožňuje připojení dodatečných 15 druhů modulů včetně wifi. Kde ho lze využít? Jako nový a moderní přístroj pro sledování elektrických veličin ve stávající instalaci. Nebo jako náhradu starších analogových přístrojů. Pro monitorování kvality elektrické energie a mezních hodnot s předáváním alarmů. Měření a monitorování i vodiče N. Měření energie a výkonu, jako součást pro monitorování energetických dat.

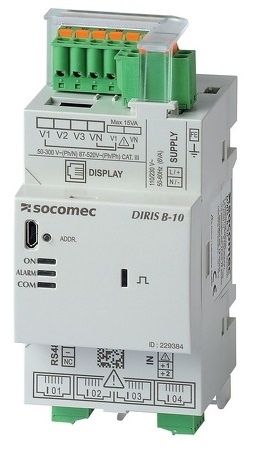

Významná část aplikací měření kvality sítě vyžaduje umístění na DIN lištu. Vhodným přístrojem je DIRIS B-10 od Socomec. Nyní i ve variantě pro vyčítání dat bezdrátově prostřednictvím LoRaWAN. B-10L je určen pro monitorování energie, výkonu a mnoha dalších parametrů sítě a lze jej použít i ke společné analýze jednofázové i třífázové zátěže, což umožňují jeho 4 měřicí vstupy. Široká nabídka proudových senzorů (pevné, rozebíratelné, flexibilní) umožní najít vhodné řešení snad pro každou aplikaci. Montáž a zprovoznění probíhá velmi rychle díky kabelům s konektorem RJ12, automatické detekci připojených senzorů a detekci chyb v zapojení. K vlastnímu nastavení (přes USB) slouží Easy Config System Software. V případě potřeby lze doplnit modul I/O, např. pro integraci měřičů s impulsním výstupem (např. voda, plyn), nebo modul se vstupy pro PT100 (PT1000). Pro DIRIS B-10L a související proudové senzory je zaručena přesnost měření v třídě 0,5.

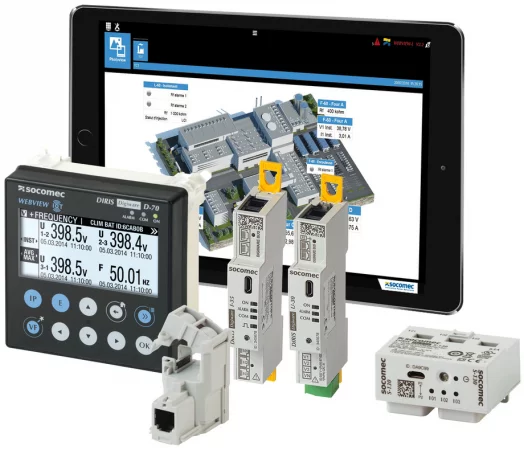

Dnes již tisíce instalací s unikátním analyzátorem sítě DIRIS Digiware od Socomec dokazují jeho přednosti. Tento 100% přizpůsobitelný a škálovatelný modulový systém umožňuje sledovat až stovky zátěží, v kombinaci AC i DC,
i s měřením reziduálních proudů. Jedinečná koncepce systému je založena na centralizaci napěťových měření
a distribuci měření proudů přímo k jednotlivým zátěžím. Moduly komunikují (a jsou napájeny) přes rozhraní DIGIWARE BUS s UTP kabeláží, s centralizací do komunikační brány (nejčastěji M/D-70). Zabudovaný webserver Webview slouží pro vzdálenou správu, monitoring i analýzu celého systému i všech měření. Nedávno byl systém doplněn o 2 Bluetooth senzory okolí. Jedná se o magnetický kontakt a čidlo teploty/vlhkosti. K jedné bráně je možné připojit až 16 takových senzorů. Umožňují plné začlenění, proto je lze využít např. pro aktivaci systémového alarmu v reálném čase, nebo případně jen pro sepnutí digitálního výstupu. Nejčastější aplikací je tedy hlídání teploty a vlhkosti v rozvaděči a monitoring otevření rozvaděče. Na alarm je možné upozornit např. mailem, nebo ho přenést na modul výstupů, který zprostředkuje přímou akci – např. aktivaci chlazení.

časopis Technika a Trh č.3/2023
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
