Sfere720 - Multifunkční analyzátor kvality sítě
Multifunkční panelový analyzátor kvality elektrické energie pro monitorování kvality napájení v průmyslových aplikacích.
Multifunkční analyzátor kvality elektrické energie Sfere720 pro monitorování kvality napájení pro průmyslové 3-fázové AC aplikace. Měření v třídě přesnosti 0,2S.Přístroj měří parametry jako jsou napětí a proudy, výkony a energie, ale také hodnoty kvality, jako je THD a jednotlivé harmonické až do 63. harmonické, nevyváženost soustavy, faktor výkyvu, K-faktor a další.Přístroj je vybaven 3,5” TFT barevným displejem, modulární konstrukce umožňuje připojení dodatečných 15 modulů, splňuje IP65.
Dostupnost: Skladem v GHV
Vybrat variantu (1)Dotaz na produkt
Porovnat
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.
Varianty k produktu Sfere720 - Multifunkční analyzátor kvality sítě (1)
Analyzátor sítě
Analyzátor sítě, Modbus RTU, s grafickým rozhranímAnalyzátor sítě do panelu, přesnost 0,2%; Napájecí napětí=80..270VAC,100..350VDC; Měření napětí: 400VAC L-N (690 VAC L-L)
Měření proudu nepřímé x/5A nebo x/1A;
Rozměr rámečku: 96x96 mm;
Modbus 485/RTU; 1x impulsní výstup, 2x relé výstup (AC250/5A, DC30/5A), 1x digitální vstup;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...).
Měření proudu nepřímé x/5A nebo x/1A;
Rozměr rámečku: 96x96 mm;
Modbus 485/RTU; 1x impulsní výstup, 2x relé výstup (AC250/5A, DC30/5A), 1x digitální vstup;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...).
Volitelné příslušenství k Sfere720 - Multifunkční analyzátor kvality sítě
Příslušenství Sfere720
Přídavný modul 2x AC digitální vstupModul 2x AC digitální vstup (ON:140-270VAC, OFF:<110VAC).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720

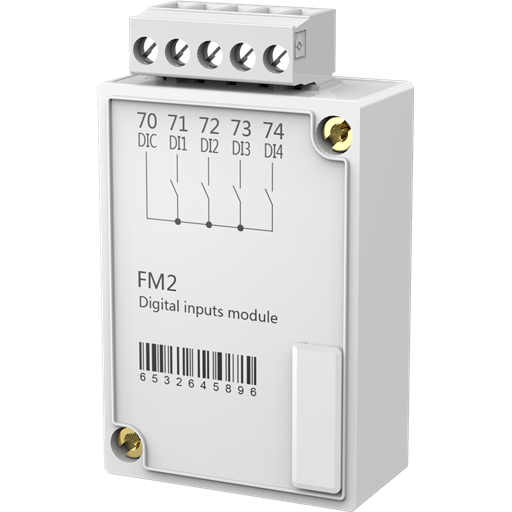

Přídavný modul 4x DC digitální vstupModul 4x AC digitální vstup (např. čítací vstupy - min. délka impulsu 5ms, max. 100Hz).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720
Přídavný modul 2x relé výstupModul 2x relé výstup (AC250V/5A, DC30V/5A).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720

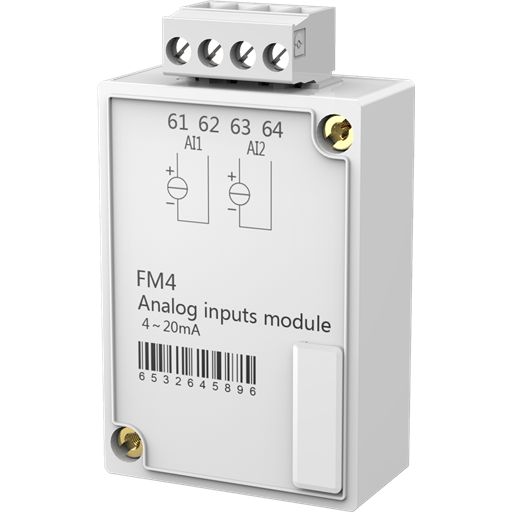

Přídavný modul 2x analogový vstup - mAModul 2x analogový vstup (0-24mA, přesnost 0,5%).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720

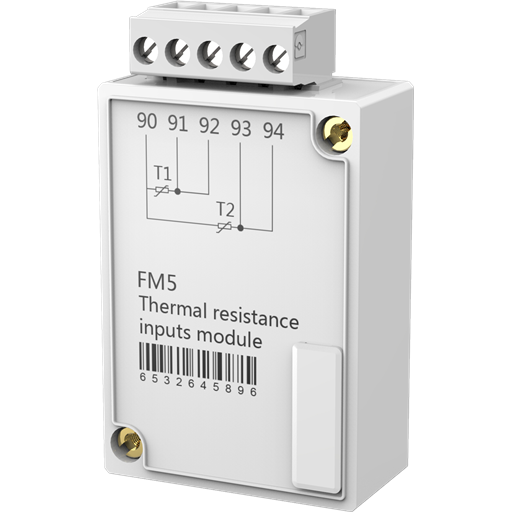

Přídavný modul 2x analogový vstup - PT100Modul 2x analogový vstup - PT100(-200~600°C), přesnost 1%.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720
Přídavný modul 2x analogový výstupModul 2x analogový výstup (0-20/4-20/4-12-20mA).
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720

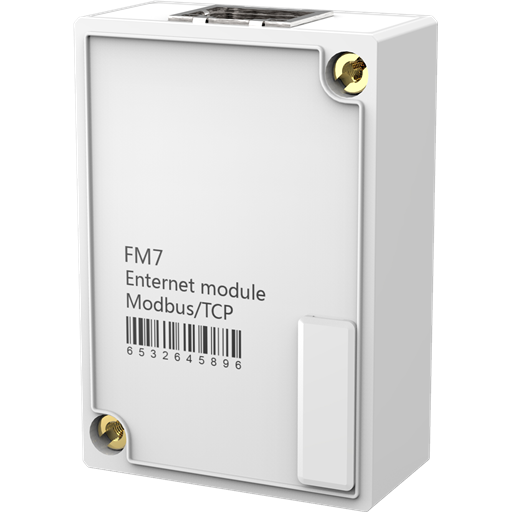

Přídavný modul EthernetModul Ethernet, Modbus TCP.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720

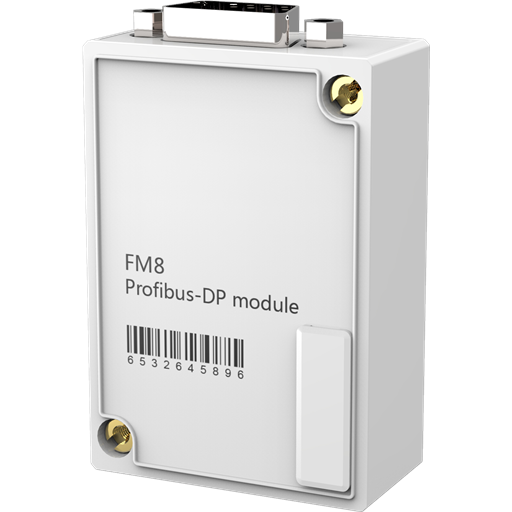

Přídavný modul ProfibusModul Profibus-DP DPV0/DPV1, 9.6 - 3000 kbps.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Příslušenství Sfere720

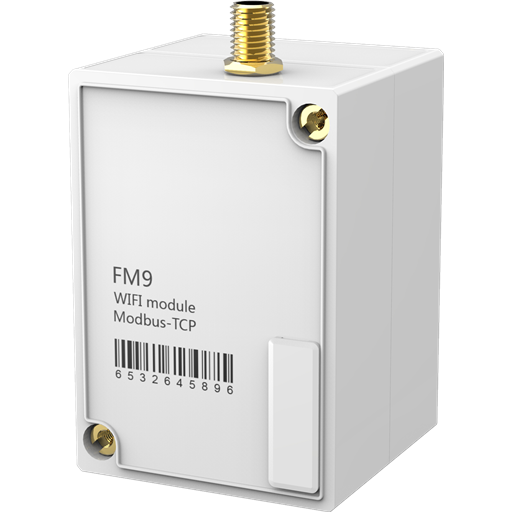

Přídavný modul WiFiModul WiFi, 802.11 b/g/n. WiFi mode server. Modbus TCP.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Obecné podmínky použití rozšiřujících modulů:
- maximálně možno osadit 2 moduly na jeden rozšiřující interface SFERE720.
- maximálně možno použít 4 moduly na jeden přístroj.
- možno použít pouze 1 modul komunikace.
Popis výrobku
- Třída přesnosti podle IEC 62053-22: 0,2S
- Pracovní rozsah teplot -10...+60°C
Měřené veličiny
- Fázové napětí UL1, UL2, UL3
- Sdružené napětí UL1L2, UL2L3, UL3L1
- Fázové proudy I1, I2, I3
- Kmitočet
- Výkon pro každou fázi P, Q, S
- Činný výkon P1, P2, P3
- Jalový výkon Q1, Q2, Q3
- Zdánlivý výkon S1, S2, S3
- Účiník
- Činná energie import EP+
- Činná energie export EP-
- Jalová energie import EQ+
- Jalová energie export EQ-
- Harmonické zkreslení THDU pro napětí %
- Harmonické zkreslení THDI pro proud %
- Harmonické složky napětí RMS-U (1.-63.) %
- Harmonické složky proudu RMS-I (1.-63.) %
- Napěťová nesymetrie v %
- Proudová nesymetrie v %
Přídavné moduly
- FM1 - 2x AC digitální vstupy
- FM2 - 4x digitální vstupy

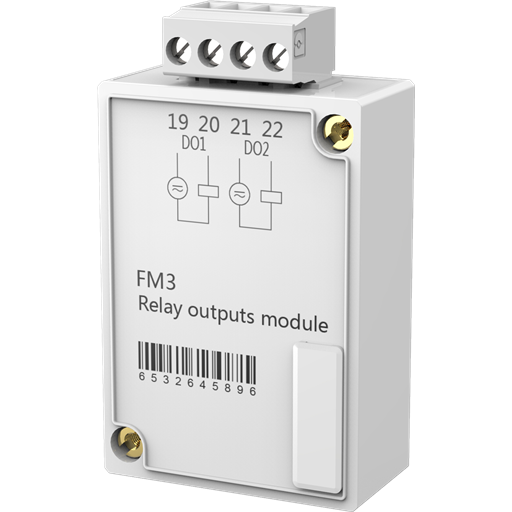

- FM3 - 2x relé výstupy
- FM4 - 2x analogové vstupy [mA]
- FM5 - 2x analogové vstupy [PT100]
- FM6 - 2x analogové výstupy [mA]
- FM7 - Ethernet: Modbus/TCP
- FM8 - DB9, Profibus-DP
- FM9 - Wifi: Modbus/TCP
- FM10 - GPRS: Modbus/TCP, SMS

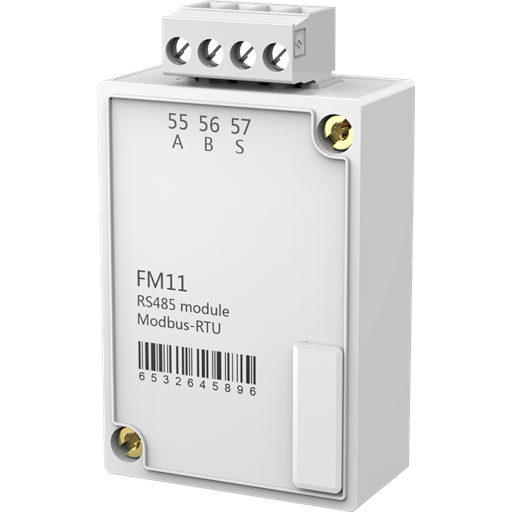

- FM11 - RS485, Mudbus-RTU

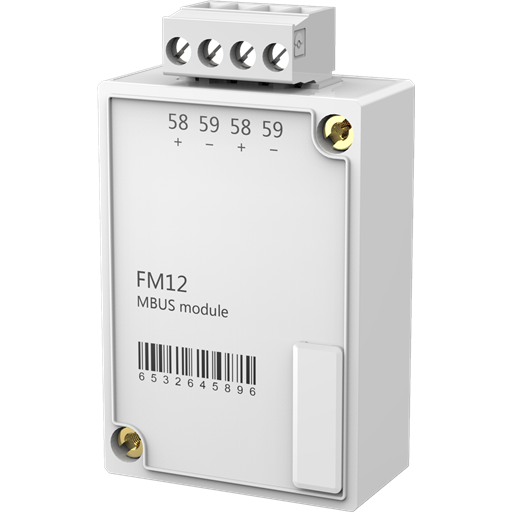

- FM12 - Komunikační protokol M-Bus

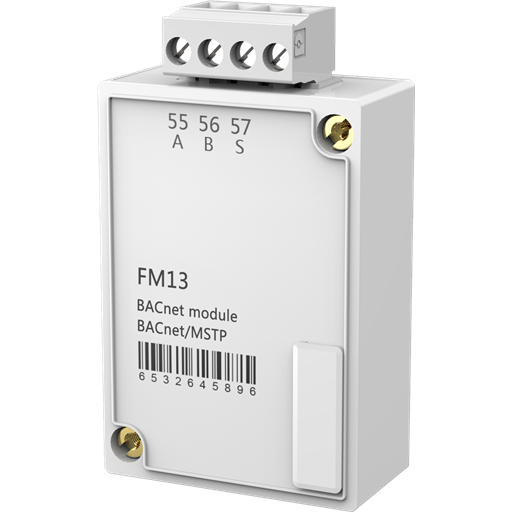

- FM13 - Komunikační protokol BACnet/MSTP

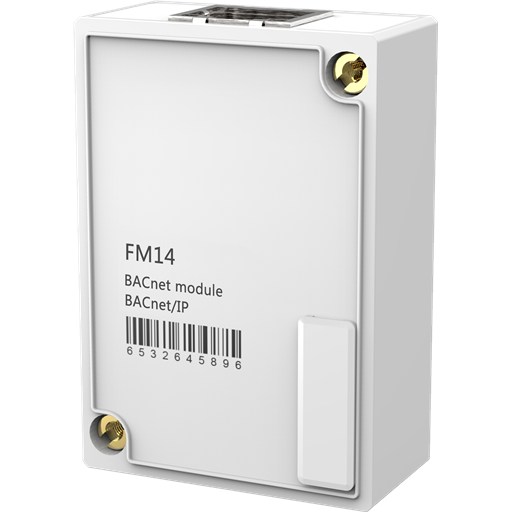

- FM14 - Komunikační protokol BACnet/IP

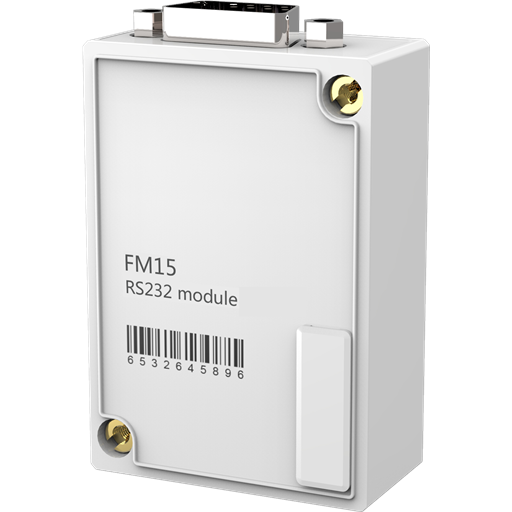

- FM15 - RS232, Modbus-RTU
Sfere720 odpovídá normám:
- ČSN EN 61010-1 ed. 2
Bezpečnostní požadavky na elektrická měřicí, řídicí a laboratorní zařízení Část 1: Všeobecné požadavky - ČSN EN 62053-22
Vybavení pro měření elektrické energie (AC) - Zvláštní požadavky Část 22: Střídavé statické činné elektroměry (třídy 0,2 S a 0,5 S) - ČSN EN IEC 62053-23 ed.2
Vybavení pro měření elektrické energie - Zvláštní požadavky Část 23: Statické elektroměry pro jalovou energii (třídy 2 a 3) - ČSN EN IEC 61000-3-2 ed.5
Elektromagnetická kompatibilita (EMC) Část 3-2: Meze - Meze pro emise proudu harmonických (zařízení se vstupním fázovým proudem <= 16 A) - ČSN EN 61000-4 ed.2; ČSN EN IEC 61000-4-3 ed.4; ČSN EN 61000-4-4 ed.3; ČSN EN 61000-4-5 ed.3; ČSN EN 61000-4-6 ed.4; ČSN EN 61000-4-8 ed.2; ČSN EN IEC 61000-4-11 ed.3
Elektromagnetická kompatibilita (EMC):
Část 4-2: Zkušební a měřicí technika - Elektrostatický výboj - Zkouška odolnosti
Část 4-3: Zkušební a měřicí technika - Vyzařované vysokofrekvenční elektromagnetické pole - Zkouška odolnosti
Část 4-4: Zkušební a měřicí technika - Rychlé elektrické přechodné jevy/skupiny impulzů - Zkouška odolnosti
Část 4-5: Zkušební a měřicí technika - Rázový impulz - Zkouška odolnosti
Část 4-6: Zkušební a měřicí technika - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
Část 4-8: Zkušební a měřicí technika - Magnetické pole síťového kmitočtu - Zkouška odolnosti
Část 4-11: Zkušební a měřicí technika - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí - Zkoušky odolnosti pro zařízení se vstupním fázovým proudem až do 16 A
