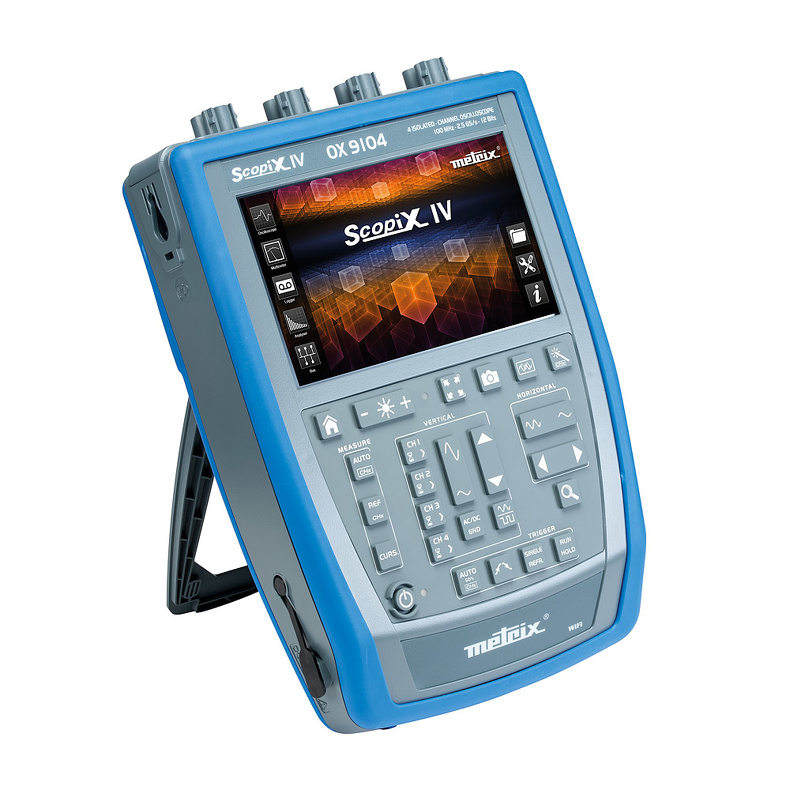

Přenosné osciloskopy Metrix Scopix IV řady OX9000

Datum: 15.12.2017
Moderní a ergonomické provedení řady Scopix IV nabízí svým uživatelům maximální komfort a jednoduchost ovládání s lokalizací do 15 jazyků. V nabídce jsou modely se šířkou pásma 60, 100 a 300 MHz a 2 nebo 4kanály. Všechny modely integrují funkce osciloskopu, multimetru, záznamníku a analyzátoru hramonických složek - 4 přístroje v 1. Nejmodernější hardware přístroje umožňuje integraci široké škály funkcí, pohodlné ovládání pomocí barevného TFT displeje s dotykovým ovládáním, dlouhou dobu provozu díky Li-Ion akumulátorům a to vše při zachování kompatkních rozměrů s vysokým krytím IP54.

SCOPIX IV - 4 PŘÍSTROJE V 1

OSCILOSKOP

  • Šířka pásma 60, 100 nebo 300MHz
  • 2 nebo 4 galvanicky oddělené kanály – 600 V / CAT III (1000 V s daptérem HX0095 - PROBIX - volitelné příslušenství)
  • Vertikální citlivost 16 rozsahů 2,5 mV až 200 V / dílek s 12-bitovým převodníkem
  • Horizontální citlivost 35 rozsahů 1 ns až 200 s / dílek
  • Vzorkování 2,5 GSa/s pro jednorázové a 100 GSa/s pro opakované děje, hloubka paměti 100 kpts
  • Současné zobrazení 4 průběhů a 4 referencí na displeji v režimu celé nebo dělené obrazovky
  • Současné zobrazení až 2500 hodnot na obrazovce (vektory s interpolací)
  • Nastavení převodu sond 1/10/100/1000:1 (sondy i jiných výrobců s adaptérem HX0031 - PROBIX - volitelné příslušenství)
  • Možnost omezení šířky pásma pomocí filtrů 15 MHz, 1,5 MHz a 5 kHz
  • Vstupní impedance 1 MΩ ± 0,5%
  • Režimy zobrazení obálka, vektory, akumulace, průměrování (2 až 64), XY, FFT
  • Režimy spouštění hranou, velikostí impulzu, počtu, zpoždění
  • Automatická měření až 20 parametrů signálu, odečítání pomocí kurzorů
  • Matematické funkce jednotlivě definované pro každý kanál
  • FFT analýza na všech kanálech z 2500 měření s lineárním i logaritmickým zobrazením, různé tvary oken, vysoký dynamický rozsah

MULTIMETR

  • Měření až na 4 kanálech
  • TRMS multimetr 8000 digitů
  • Měření napětí V, odporu R, kapacity C, frekvence f, výkon P (činný, jalový, zdánlivý), teploty T (termočlánkem s HX0035B - PROBIX, odporovým Pt100 HX0036 - PROBIX - volitelné příslušenství)
  • Test propojení a diod
  • Funkce MIN, MAX. REL
  • Grafický záznam dat do paměti s časovou značkou

ANALYZÁTOR HARMONICKÝCH SLOŽEK

  • Harmonická analýza až na 4 kanálech až do 63. harmonické
  • Frekvence první harmonické 40 až 450 Hz
  • Současné měření Vrms, THD, zvolená složka (% vůči základní složce, fáze, frekvence, Vrms)

ZÁZNAMNÍK

  • Záznam údajů na všech kanálech
  • Nejkratší interval záznamu 0,2 s (1 soubor maximálně 100 000 měření, délka záznamu při 0,2 s je cca 5h30min)
  • Při delším záznamu přístroj generuje automaticky další soubory pro kontinuální záznam dat



  • Barevný dotykový LCD 7" WVGA TFT 800x480, podsvícený pomocí LED
  • Dotykové ovládání odpovídající ikonám systému ANDROID s možností nastavení barev kanálů
  • Interní paměť 1 GB rozšiřitelná o μSD (SD 2 GB, SDHC 4-32 GB, SDXC>32 GB)
  • Možnost ukládání nastavení přístroje do souboru
  • Integrovaný WEB-server pro vzdálené ovládání přístroje
  • Komunikace pomocí USB (12 Mb/s)
  • Komunikace pomocí Ethernetu (100 baseT) s integrovaným DHCP serverem a podporou síťového tisku ve formátu .png
  • Komunikace pomocí Wifi (připojení k existující síti nebo hotspot) s integrovaným DHCP serverem a podporou síťového tisku ve formátu .png
  • Software ScopeNet pro práci s naměřenými daty (PC a Android zařízení)
  • Software ScopeAdmin pro správu více zařízení (PC a Android zařízení)
  • Dálkové ovládání pomoco SCPI příkazů
  • Až 8 hodin provozu z akumulátoru Li-Ion s možností výměny uživatelem. Dobití pomocí rychlonabíječka za cca 2 hodiny, nastavitelný pohotovostní režim
  • Provozní teplota 0 až 40 °C
  • Rozměry 292,5 x 210,6 x 66,2 mm
  • Krytí IP54
  • Elektrická bezpečnost CAT III/600 V
  • Záruka 36 měsíců
