Nové převodníky proudu SWMU

Datum: 04.03.2011

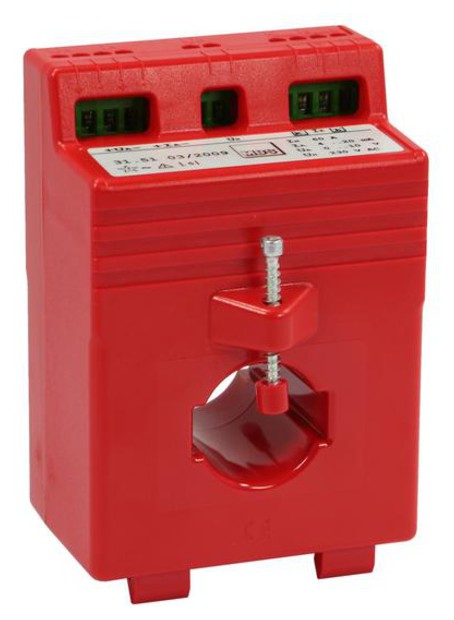

Nová řada převodníků proudu s integrovaným transformátorem SWMU 31.51/52 a SWMU 32.51/52.

V lednu 2011 byly představeny nové převodníky proudu s integrovaným transformátorem s označením SWMU 31.51/52 a SWMU 32.51/52. Tento nový typ nahrazuje dosud nabízené převodníky SWMU 41.51/52 a SWMU 42.51/52.

Elektrické parametry nových převodníků jsou stejné, jako u předchozích. Hlavním rozdílem je zmenšení velikosti pouzdra. Byla zmenšena výška pouzdra ze 135 mm na 111,5 mm a zmenšen otvor pro nasunutí přípojnice. Nové převodníky jsou určeny pro přípojnice 30x10 mm. Velikost průměru otvoru pro navlečení kabelu byla zachována.

Řada SWMU 31.52 s pomocným napájením 230 V AC nebo 24 V DC nabízí výběr primárních proudů: 1, 5, 10A.

Řada SWMU 31.52 s pomocným napájecím napětím 230 V AC nebo 24 V DC je určena pro jmenovité primární proudy:
15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A.

Řada SWMU 32.52 bez pomocného napájení je určena pro jmenovité primární proudy:
1, 5, 10 A.

Řada SWMU 32.51 bez pomocného napájení je určena pro primární proudy:
40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A.

V lednu 2011 byly představeny nové převodníky proudu s integrovaným transformátorem s označením SWMU 31.51/52 a SWMU 32.51/52. Tento nový typ nahrazuje dosud nabízené převodníky SWMU 41.51/52 a SWMU 42.51/52.

Elektrické parametry nových převodníků jsou stejné, jako u předchozích. Hlavním rozdílem je zmenšení velikosti pouzdra. Byla zmenšena výška pouzdra ze 135 mm na 111,5 mm a zmenšen otvor pro nasunutí přípojnice. Nové převodníky jsou určeny pro přípojnice 30x10 mm. Velikost průměru otvoru pro navlečení kabelu byla zachována.

Řada SWMU 31.52 s pomocným napájením 230 V AC nebo 24 V DC nabízí výběr primárních proudů: 1, 5, 10A.

Řada SWMU 31.52 s pomocným napájecím napětím 230 V AC nebo 24 V DC je určena pro jmenovité primární proudy:
15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A.

Řada SWMU 32.52 bez pomocného napájení je určena pro jmenovité primární proudy:
1, 5, 10 A.

Řada SWMU 32.51 bez pomocného napájení je určena pro primární proudy:
40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A.
