Synchronizační (j)Iskra

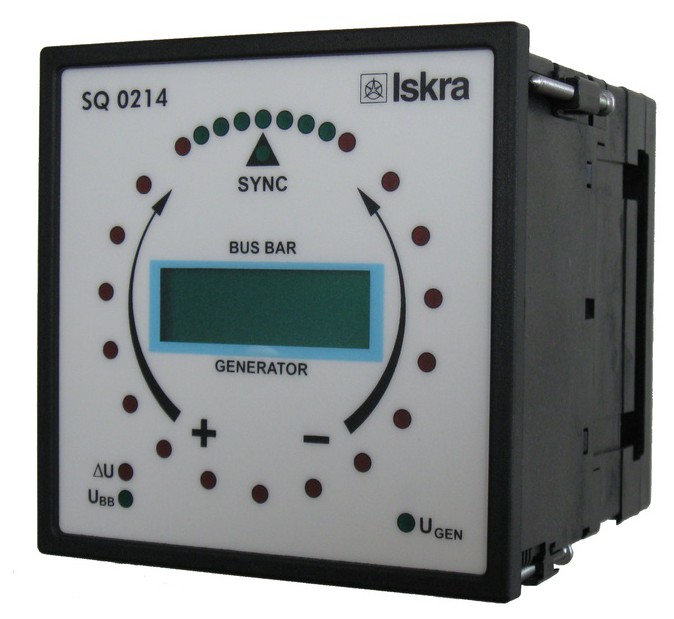

Synchronoskop

Nejzajímavějším výrobkem je však bezpochyby přístroj zvaný synchronoskop řady SQ 02x4. Tento přístroj slouží k usnadnění synchronizace 2 sítí stejného napětí. Díky své kompaktnosti nahrazuje až 5 analogových přístrojů a tím šetří místo a ulehčuje tak práci operátora. Vyrábí se ve dvou velikostech 96x96 a 144x144 mm dle normy DIN 43 718.

A jak to celé funguje?

Mikroprocesor v přístroji změří fázový rozdíl mezi generátorem a sběrnicí. Změřený úhel je znázorněn rozsvícením LED diod na panelu přístroje. Červené diody jsou v rozestupu 20° a v rozmezí ±15° od synchronizačního bodu poté v jemnějším dělení 5° a zelené barvě.

Přístroje SQ0214 a SQ0114 jsou navíc vybaveny čelním panelem pro zobrazení napětí, frekvence nebo fázového rozdílu.

Je-li přístroj vybaven synchronizačním relé, sepne mikroprocesor kontakt při předem nastavených podmínkách synchronizace. Tyto parametry se nastavují potenciometry na zadní straně přístroje, avšak některé musí být nastaveny předem už ve výrobě (viz katalogový list).

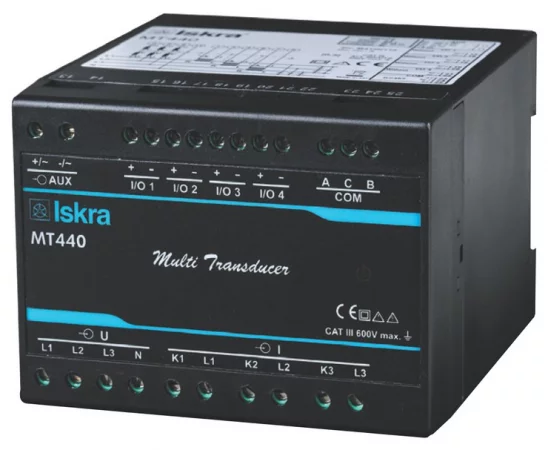

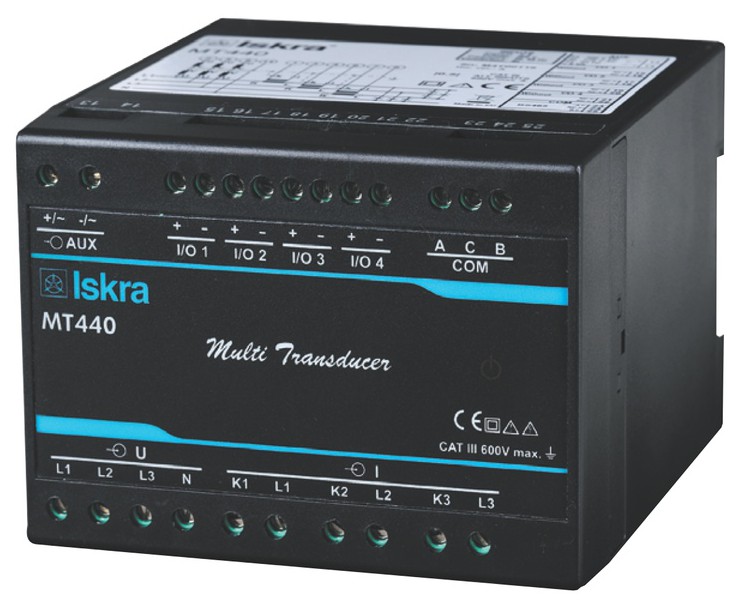

Měřicí převodník MT440

Měřicí multifunkční převodník MT440 s automatickým rozsahem měření až do 600 V a 12,5 A se může chlubit přesností 0.5 (dle EN 60 688) a univerzálním napájecím zdrojem 24-300 V DC, 40–276 VAC. Přístroj je díky svému jednoduchému nastavení přes USB a až čtyřem I/O modulům pro výstupy oblíbenou pomůckou v automatizaci provozu.

Díky jednoduchém softwaru MiQen lze nastavit až 32 různých výstrah a alarmů, které se přenáší přes komunikaci RS232 nebo RS485 a převodník tak lze zapojit na komunikační sběrnici.
