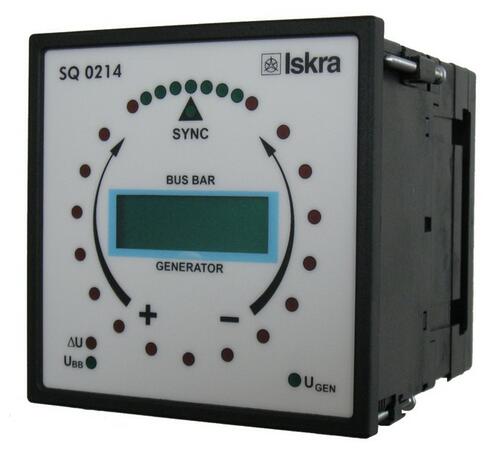

Synchronoskopy SQ 0204 / SQ 0214
Synchronizační přístroje určené pro měření fázové diference mezi sítí a generátorem, s manuální nebo poloautomatickou synchronizací.
Cena od 6 870 Kč
od 8 312,70 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (72)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Synchronoskopy SQ 0204 / SQ 0214 (72)

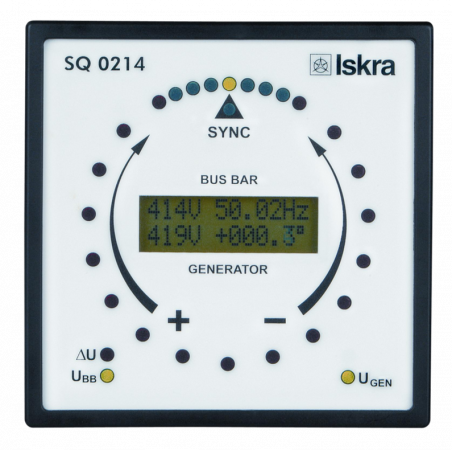

Synchronoskop s LCD
SQ 0214-L-100V-RC-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL4000
L - 100 V - napětí fáze-fáze 100 V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL4000
L - 100 V - napětí fáze-fáze 100 V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214_82515
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
9 425 Kč/ks
11 404,25 Kč s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-RC-N-2-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL4200
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL4200
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214_87673
Záruka: 24 m.
Není skladem
Prověříme pro Vás
9 425 Kč/ks
11 404,25 Kč s DPH
+-
Synchronoskop s LCD
SQ 0214-L-110V-RC-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214_89453
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
9 425 Kč/ks
11 404,25 Kč s DPH
+-
Synchronoskop s LCD
SQ 0214-L-400V-RC-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: SQ0214-FL4000
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2 - 20 el.
A - standard
0 - zobrazení základních hodnot na displeji
staré značení: SQ0214-FL4000
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2 - 20 el.
A - standard
0 - zobrazení základních hodnot na displeji
OBJ: SQ0214_83949
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
9 555 Kč/ks
11 561,55 Kč s DPH
+-
Synchronoskop s LCD
SQ 0114-L-120V-RC-N-N-S-A-0SQ 0114 (144x144) synchronoskop se stupmicí LED a displejem LCD
staré značení: HL4000
L - 120V - napětí fáze-fáze
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: HL4000
L - 120V - napětí fáze-fáze
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0114-L-120V-RC-N-N-S-A-0
Záruka: 24 m.
Není skladem
Prověříme pro Vás
11 310 Kč/ks
13 685,10 Kč s DPH
+-
Synchronoskop s LCD
SQ 0114-L-400V-RC-S-6-S-A-0SQ 0114 (144x144) synchronoskop se stupnicí LED a displejem LCD
L - 400V - napětí fáze-fáze 400 V
RC - nepřetržitý impuls výstupního relé
S - včetně výstupního relé STATUS
6 - funkce "Dead Busbar": DG+DB 20% Ujm
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
L - 400V - napětí fáze-fáze 400 V
RC - nepřetržitý impuls výstupního relé
S - včetně výstupního relé STATUS
6 - funkce "Dead Busbar": DG+DB 20% Ujm
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0114_88176
Záruka: 24 m.
Není skladem
Prověříme pro Vás
12 190 Kč/ks
14 749,90 Kč s DPH
+-
Synchronoskop
SQ 0204-L-100V-RC-N-5-S-A-0SQ 0204 (96x96) synchronoskop s LED stupnicí
staré značení: CL4100
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
5 - funkce "Dead Busbar" + "Dead Generator" 10% Ujm
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
staré značení: CL4100
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
5 - funkce "Dead Busbar" + "Dead Generator" 10% Ujm
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
OBJ: SQ0204-L-100V-RC-N-5-S-A-0
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 870 Kč/ks
8 312,70 Kč s DPH
+-
Synchronoskop
SQ 0204-L-100V-RC-N-N-S-A-0SQ 0204 (96x96) synchronoskop s LED stupnicí
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
L - 100V - napětí fáze-fáze 100V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
OBJ: SQ0204-L-100V-RC-N-N-S-A-0
Záruka: 24 m.
Není skladem
Prověříme pro Vás
9 425 Kč/ks
11 404,25 Kč s DPH
+-
Synchronoskop
SQ 0204-L-110V-RC-N-N-S-A-0SQ 0204 (96x96) synchronoskop se stupmicí LED
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: DL4000
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0204-L-110V-RC-N-N-S-A-0
Záruka: 24 m.
Není skladem
Prověříme pro Vás
6 870 Kč/ks
8 312,70 Kč s DPH
+-
Synchronoskop
SQ 0204-L-110V-RC-S-2-S-A-0SQ 0204 (96x96) synchronoskop se stupnicí LED
staré značení: DL42S0
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
S - výstupní relé STATUS
2 - funkce "Dead Busbar" 20% UN
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - zobrazení vstupního napětí na LCD
staré značení: DL42S0
L - 110V - napětí fáze-fáze 110V
RC - nepřetržitý impuls výstupního relé
S - výstupní relé STATUS
2 - funkce "Dead Busbar" 20% UN
S - nastavení delta fí +/- 2...20 el.
A - standardní provedení
0 - zobrazení vstupního napětí na LCD
OBJ: SQ0204-L-110V-RC-S-2-S-A
Záruka: 24 m.
Není skladem
Prověříme pro Vás
7 595 Kč/ks
9 189,95 Kč s DPH
+-
Synchronoskop s LCD
SQ 0204-L-400V-RC-N-N-S-A-0SQ 0204 (96x96) synchronoskop se stupnicí LED
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standard
L - 400V - sdružené napětí (L-L) 400 V
RC - kontinuální (nepřetržitý) impuls výstupního relé
N - bez výstupního relé STATUS
N - bez funkce " Dead busbar"
S - potenciometr pro nastavení delta fí +/- 2...20 el.
A - standard
OBJ: SQ0204_87531
Záruka: 24 m.
Není skladem
Prověříme pro Vás
9 555 Kč/ks
11 561,55 Kč s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-01-N-1-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL2100
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
1 - funkce "Dead Busbar" 10 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL2100
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
1 - funkce "Dead Busbar" 10 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214-L-100V-01-N-1-S-A-0
Záruka: 24 m.
Není skladem
Prověříme pro Vás
9 425 Kč/ks
11 404,25 Kč s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-01-N-N-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL2000
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL2000
L - 100V - sdružené napětí 100 V
01 - impuls výstupního relé 100 ms
N - bez výstupního relé STATUS
N - bez funkce "Dead Busbar"
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214-L-100V-01-N-N-S-A-0
Záruka: 24 m.
Není skladem
Prověříme pro Vás
9 425 Kč/ks
11 404,25 Kč s DPH
+-
Synchronoskop s LCD
SQ 0214-L-100V-03-N-2-S-A-0SQ 0214 (96x96) synchronoskop se stupnicí LED a displejem LCD
staré značení: CL2200
L - 100V - sdružené napětí 100 V
03 - impuls výstupního relé 300 ms
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
staré značení: CL2200
L - 100V - sdružené napětí 100 V
03 - impuls výstupního relé 300 ms
N - bez výstupního relé STATUS
2 - funkce "Dead Busbar" 20 % Un
S - nastavení delta fí +/- 2 - 20 el.
A - standardní provedení
0 - standardní zobrazení vstupního napětí na displeji
OBJ: SQ0214-L-100V-03-N-2-S-A-0
Záruka: 24 m.
Není skladem
Prověříme pro Vás
9 425 Kč/ks
11 404,25 Kč s DPH
+-
Popis výrobku
- Měření fázového úhlu mezi sítí a generátorem
- 5 přístrojů v jednom zařízení
- Indikační kruhová stupnice z 24 LED
- Řízení mikroprocesorem
- Jednoduché nastavení sychronizačních podmínek
- Výstupní relé pro synchronizaci
- Napájení ze sítě nebo z generátoru
- Standardní rozměry čelního rámečku 96x96 mm
- Podsvícený LCD display pro zobrazení napětí, kmitočtu nebo fázového úhlu
- Flash paměť
- Vysoká odolnost vůči EMC rušení
- Nastavení základních podmínek pomocí potenciometrů na zadní straně přístroje
Rozšířené informace
Použití
Synchroskopy SQ 0214 jsou synchronizační přístroje pracující na bázi mikroprocesoru. Jsou navrženy pro měření fázové diference (Dj) mezi sběrnicí a generátorem. Mohou být použity v instalaci, kde je požadována ruční nebo poloautomatická synchronizace. Obsahují 24 do kruhu uspořádaných signalizačních diod LED, které zobrazují fázovou diferenci. Aktuálně svítící signálka LED ukazuje okamžitou hodnotu fázové diference s rozlišením 20° el. (červené signálky LED). V synchronizačním rozsahu ± 15° el. je rozlišovací schopnost zvýšena na 5° el. (zelené signálky LED).
Synchroskop obsahuje displej LCD s osvětleným pozadím. Displej LCD zobrazuje napětí generátoru UGEN, napětí sběrnice UBB , obě frekvence fGEN a fBB a/nebo Dj a nahrazuje tak dva voltmetry a dva měřiče frekvence, které jsou obvyklou součástí synchronizačních souprav.
Články a informace
Mohlo by vás zajímat
Novinky
14.05.2026
Společnost STEGO rozšiřuje své portfolio inteligentních senzorů o novou třífázovou verzi proudového senzoru ESS 076. Kompaktní přístroj umožňuje bezkontaktní měření všech tří fází současně a poskytuje...
20.04.2026
Oblíbený multifunkční měřicí převodník MT440 od firmy Iskra dostává nástupce. Nový typ iMT440 přebírá stejné funkce a měřicí schopnosti, ale přichází s modernizovanou elektronikou a aktualizovanou...
Odborné články
11.03.2026
Letos zavádíme jako novinku do nabídky elektroměry M3 Count. Elektroměr M3 Count je plně elektronický měřič elektřiny určený pro pevnou instalaci v sítích s třífázovým čtyřvodičovým nebo jednofázovým...
06.03.2026
Společnost Bender, přední světový výrobce přístrojů pro elektrickou bezpečnost v napájecích soustavách, představil v loňském roce novinku pro komunikaci jak s přístroji Bender, tak i s přístroji jiných...
