Měřicí převodníky proudu s transformátorem

Datum: 18.12.2024

Výroba kvalitních převodníků má v MBS dlouholetou tradici a vynikající pověst po celém světě. Převodníky jsou chráněny před vlivy klimatu (teplota a vlhkost), atmosféry (chemikálie a vlhkost) díky uzavřenému pouzdru, výběru materiálů a konstrukčním principům, procesy (prach a slanost), rázy, interferenční pole (elektrická a magnetická), vysokofrekvenční vlivy (vysílačky) a také trvalá nebo přechodná rušivá napětí na všech elektrických spojích.

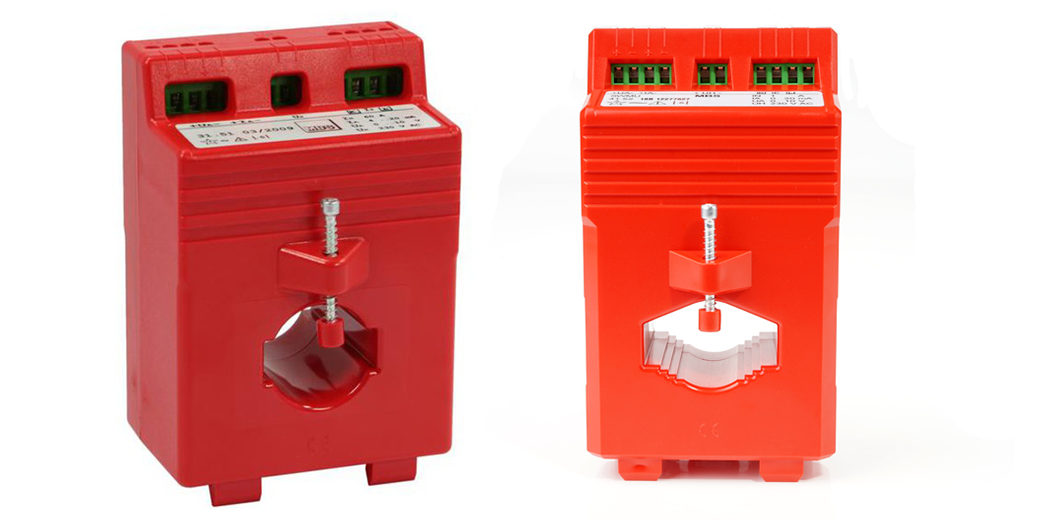

Měřicí převodníky SWMU jsou určeny pro instalaci na DIN lištu a prakticky se jejich montáž neliší od běžných měřicích transformátorů. Jejich výhodou je, že disponují kombinovanými analogovými výstupy 0-20 mA a 0-10 V, nebo 4-20 mA a 2-10 V. Jsou dostupné pro primární proudy již od 1 A a umí zpracovat proud o hodnotě až 800 A. Tyto převodníky je potřeba napájet pomocným napájením 230 VAC nebo 24 VDC. V případě méně náročných aplikací lze vybrat verzi bez pomocného napájení, která ovšem nedokáže nabídnout elektricky potlačenou nulu. Otvorem pro primární vodič je možné provléct vodič o průměru až 27 mm nebo je možné SWMU nasunout na přípojnici o rozměru až 40x12 mm.

Měřicí převodník typové řady SWMU  slouží k převodu sinusového střídavého proudu na vnucený, měřené hodnotě úměrný, stejnosměrný signál. Tento výstupní signál, nezávislý na zátěži, umožňuje současné připojení několika vyhodnocovacích přístrojů např. ukazovacího přístroje, zapisovače, hlásiče mezních hodnot aj., které mohou být umístěny v blízkosti místa měření nebo i ve větší vzdálenosti (např. velínu).

Princip měření: vstupní střídavý proud je transformován na nízkou, elektronice přizpůsobenou velikost, dále je usměrněn a elektronicky převeden na signál (U nebo I) úměrný vstupnímu proudu.

Konstrukce zařízení zajišťuje bezpečné, galvanické oddělení mezi vstupy a výstupy pro všechny funkce. Hlavní oblasti použití převodníků lze nalézt při výrobě energie, distribuci energie a konstrukci zařízení a přístrojů.

Měřicí převodník splňuje všechny požadavky, která se týkají elektromagnetické kompatibility (EMC) a bezpečnosti dle EN 61010. Výroba převodníků je v souladu s technickými požadavky dle normy IEC 60688.

Zařízení jsou označena značkou CE. Nabízejí maximální možnou ochranu osob, strojů a životního prostředí a samozřejmě splňují všechny příslušné bezpečnostní předpisy.

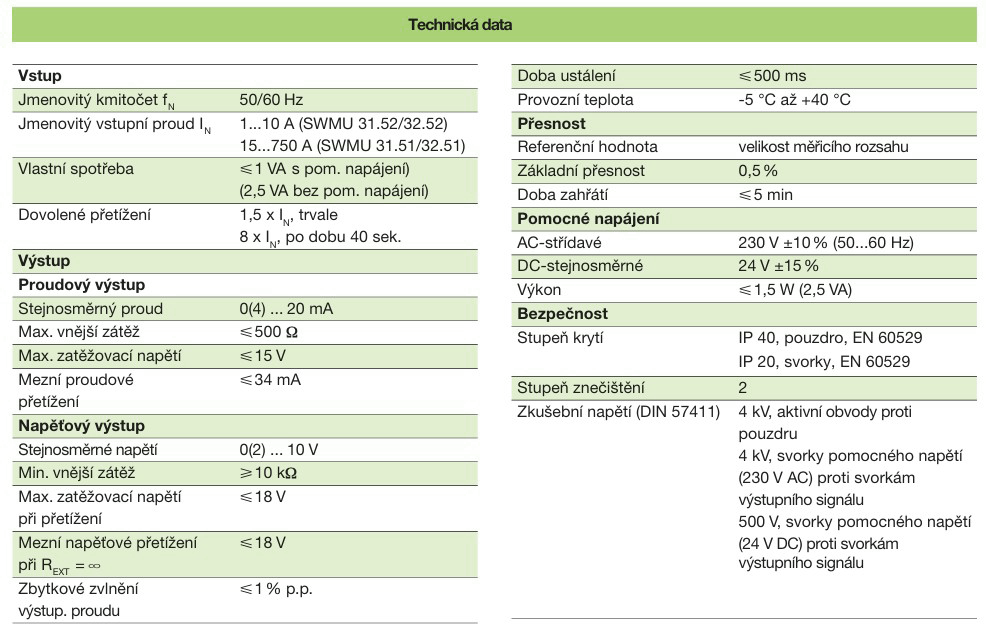

Vlastnosti

  • s nebo bez pomocného napájení
  • s integrovaným proudovým transformátorem
  • montáž na DIN lištu
  • vstupní měřená veličina: střídavý sinusový proud (1 A ... 800 A)
  • výstupní měřená veličina: stejnosměrný proud nebo napětí
  • minimální potřeba propojovacích vodičů
  • výstupy jsou odolné proti zkratu a rozpojení
  • výstupy nesmí být vzájemně propojen
