Topná tělesa a termostaty do prostředí s nebezpečím výbuchu

Topná tělesa a termostaty do prostředí s nebezpečím výbuchu

I v prostředí s nebezpečím výbuchu lze udržet vhodné klimatické podmínky, které mají zásadní vliv na spolehlivost
a hospodárnost všech instalovaných elektrických komponent. Řešení se nabízí v instalaci topných těles a termostatů splňujících přísná kritéria pro tato prostředí.

V některých průmyslových odvětvích s elektrickými rozváděči či jinými skříněmi jsou nebo mohou vznikat prostředí
s rizikem výbuchu, například v důsledku provozních podmínek nebo jiných okolností. Jedná se hlavně o těžební, ropný, plynový, námořní, farmaceutický, chemický a petrochemický průmysl – tam, kde se hořlavé látky zpracovávají, plní, skladují, přepravují, používají pro čištění, výrobu nebo vznikají během výrobního procesu. Může ale jít i o další odvětví, kde výbušné prostředí může vzniknout i potencionálně, například poruchou. V takovém prostředí může dojít ke vznícení, jehož příčinou mohou být elektrické jiskry, oblouky, přehřátí vodičů nebo kontaktů, mechanické jiskření, elektrostatické jiskření apod.

Elektrická a elektronická zařízení vysoce zvyšují riziko výbuchu právě působením elektrické energie. Vyžadují zvláštní požadavky na konstrukci, testování, montáž, instalaci a provoz v prostředí s výbušnou atmosférou. Pro zajištění maximální bezpečnosti a ochrany zdraví zaměstnanců vystavených riziku výbušných prostředí byla přijata evropská směrnice ATEX 99/92/EC, která byla přejata do právního řádu České republiky.

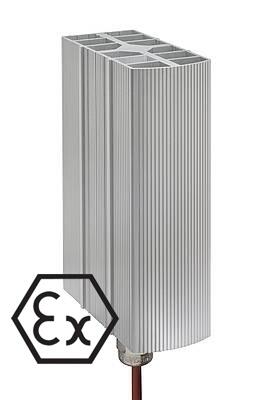

Společnost GHV Trading spol. s r.o. ve svém sortimentu nabízí dva typy výrobků pro prostory s nebezpečím výbuchu. Jedná se topné těleso CREx 020 a termostat REx 011. Topné těleso CREx 020 pomáhá zabránit vzniku kondenzátu, kolísání teplot a chrání před mrazem ve skříňových rozváděčích a jiných prostorech, kde jsou instalovány citlivé elektrické a elektronické komponenty nebo mechanické komponenty, u kterých mohou nízké teploty zapříčinit nefunkčnost.

Topná tělesa CREx 020 jsou rozdělena do 3 teplotních tříd dle maximální povrchové teploty tělesa – T3 (≤200 °C), T4 (≤135 °C) a T5 (≤100 °C) – a jsou použitelná ve skupinách I (důlní plyny), II (povrchové plyny a páry) a III (prachy). Ohřev v tělese zajišťuje vysoce výkonné odporové těleso o výkonu 50 W až 250W s provozním napětím 230 V AC nebo 120 V AC. Stříbrný hliníkový zářič o velké konvekční ploše z důvodu udržení maximální povrchové teploty efektivně předává teplo do okolí. Topné těleso při montáži snadno uchytíte 35mm DIN lištu nebo pomocí příchytek a šroubů na panel. Zařízení má stupeň krytí IP66 a třídu ochrany I (zemněním). Topná tělesa CREx 020 jsou dodávána v 18 různých typech.

• schválení EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, IN METRO DNV 18.0010 X, EAC
• důlní plyny I M2 Ex db I Mb
• plyny a páry Ex db IIC T3 / T4 / T5 Gb
• prachy Ex tb IIIC T200°C / T135°C / T100°C Db IP66

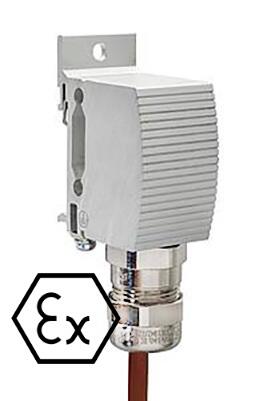

Termostat REx 011 je určený pro regulaci topného tělesa CREx 020. Spínání zajišťuje jednopólový, při dosažení pevně nastavené teploty rozpínací NC kontakt, mechanický bimetal s přesnou odezvou a nízkou hysterezí. Životnost bimetalu je dlouhá – více než 100 000 cyklů. Maximální spínaný výkon je 10 A pro 230 V AC a 1 A pro 24 V DC. V nabídce jsou čtyři varianty termostatů podle teploty rozepnutí +15 °C nebo +25 °C s tolerancí 3 K a délky kabelu 1 m nebo 2 m. Termostaty opětovně zapínají při poklesu teploty o 5 °C, s tolerancí 3 K.

• schválení EPS 16 ATEX 1 118 X, IECEx EPS 16.0054X, IN METRO DNV 18.0010 X, EAC
• důlní plyny I M2 Ex db I Mb
• plyny a páry Ex db IIC T6 Gb
• prachy Ex tb IIIC T85°C Db IP66

Montáž termostatu je jednoduchá – pomocí příchytky na lištu DIN, která je součástí termostatu, nebo šrouby. Vysoký stupeň krytí IP66 chrání termostat před vniknutím prachu a vody. Třída ochrany I (zemněním). Termostat je možné provozovat při teplotách od -60 °C do +85 °C.

Elektrické připojení obou zařízení je pomocí silikonového kabelu. Pro topné těleso CREx 020 je to 3 x 0,75 mm² a pro termostat REx 011 je 3 x 1 mm². Topná tělesa i termostaty jsou vyráběny v souladu s předpisy a normami, a to včetně vystavení prohlášení o shodě.
