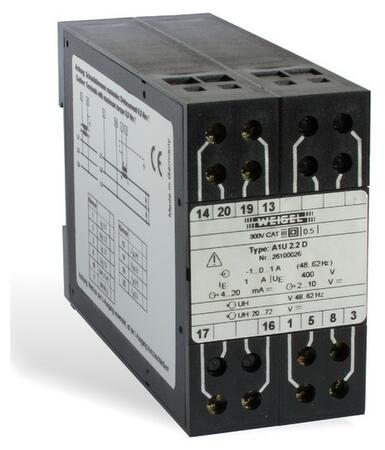

A1U 2.2 D - Měřicí převodník střídavého proudu (dodávka odběr)

Měřicí převodník střídavého proudu v třífázové síti (dodávka odběr).
Dostupnost: Na dotaz
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Popis výrobku

Měřicí převodník střídavého proudu v třívodičové třífázové síti (dodávka odběr).


Rozšířené informace

Použití

Převodník A1U 2.2 D měří sinusové střídavé proudy třívodičové třífázové síti a převádějí je na vnucený stejnosměrný proud a vnucené stejnosměrné napětí v třívodičové třífázové síti symetricky zatížené.

K rozlišení dodávky a odběru střídavého proudu je použito referenční napětí stejné sítě.

Výstupní signály mohou být indikovány ukazovacími přístroji cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci.

Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.

Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.

Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.

Popis funkce

Měnič v proudové větvi a dělič v napěťové větvi snímá a upravuje vstupní signály. Tyto signály se přivádějí přes multiplexer do A/D převodníku, kde jsou převedeny na signály digitální.

Mikroprocesor vyhodnotí digitální signály v reálném čase. Převodník D/A generuje analogový signál. Po galvanickém oddělení optickým členem je signál přiveden na koncové stupně, které jej zesilují na unifikovaný vnucený stejnosměrný proud a stejnosměrné napětí.

Pro rozlišení dodávky a odběru je přivedeno napětí UE . Při jeho výpadku je převodník v režimu dodávky.

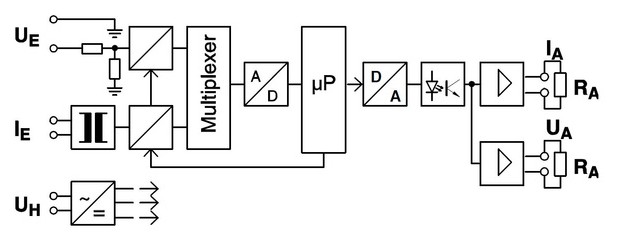

Funkční schéma

Funkční schéma převodníku střídavého proudu

Vstupní veličiny

Vstupní veličina sinusový střídavý proud
Kmitočtový rozsah 50...60 Hz
Příkon cca 25 mA - napěťový vstup
I2x0,01 Ω - proudový vstup
Měřicí rozsahy -IEN...0...+IEN
Jmenovitý vstupní proud IEN -1 A (dodávka)...0...1 A (odběr) při IEN=1 A
-5 A (dodávka)...0...5 A (odběr) při IEN=5 A
Jmenovité vstupní napětí UEN 57,7 (100 V/√3), 63,5 (110 V/√3), 100, 115, 230, 240, 400, 415, 440, 500 V
Povolené vybuzení rozsahu 1,2 IEN
Mez přetížitelnosti 1,2 IEN trvale
10 IEN max. po dobu 1 s

Výstupní veličiny

Proudový výstup
Výstupní proud IA vnucený stejnosměrný proud (0...20 mA) *
Jmenovitý proud IAN 0...20 mA nebo 4...20 mA
Výstupní zátěž RA 0...10 V / IAN
Omezení proudu na cca. 120 % koncové hodnoty
na cca. 100...140 % koncové hodnoty (na vyžádání)
Napěťový výstup
Výstupní napětí UA vnucené stejnosměrné napětí (0...10 V) *
Jmenovité napětí UAN 0...10 V nebo 2...10 V
Výstupní zátěž RA ≥ 4 kΩ
Chyba zátěže ≤ 0,1 % při změně zátěže o 50 %
Zbytkové vlnění ≤ 1 %eff
Doba ustálení cca. ≤ 500 ms
Napětí naprázdno ≤ 15 V
Bipolární výstup
zvláštní provedení na vyžádání s napájením H4 a H5 (např. -20...0...20 mA)

* zvláštní provedení na vyžádání

Bude-li použit pouze napěťový výstup, musí se proudový výstup zkratovat.

Vstup a výstupy jsou galvanicky odděleny.

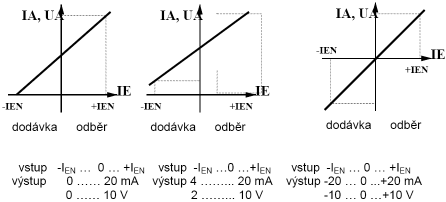

Příklady převodních charakteristik

Příklady převodních charakteristik

Pomocné napájení

Kód Pomocné napájení Příkon
H1 (standard) 230 V~ (195...253 V), 48...62 Hz < 7 VA
H2 115 V~ (98...126 V), 48...62 Hz < 4 VA
H3 24 V= (20...72 V) < 3 VA
H4 20...100 V= nebo 15...70 V~ < 3 VA
H5 90...357 V= nebo 65...253 V~ < 4...7 VA

Vstup, výstup a pomocné napájení jsou galvanicky odděleny.

Přesnost při jmenovitých podmínkách

Přesnost
Přesnost Třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift ≤ 0,02 %/K (platí pro standardní provedení a max. po dobu 1 roku)
Jmenovité podmínky
Vstupní napětí UEN ± 0,5 %
Účiník cos φ=1
Kmitočet 50...60 Hz
Průběh signálu sinusový, činitel harmonického zkreslení ≤ 0,1 %
Pomocné napájení UHN ± 1 %, 48...62 Hz
Zátěž 0,5 RA max ±1 % (proud)
2 kΩ ±1 % (napětí)
Teplota okolí 23 °C ± 1 K
Doba zahoření ≥ 5 min

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti klimatická třída 3, podle VDE/VDI 3540
Rozsah pracovních teplot -10...55 °C
Rozsah skladovacích teplot -25...65 °C
Relativní vlhkost vzduchu ≤75 % roční průměr, bez orosení

Předpisy a normy

DIN EN 60 529
DIN EN 60 688
DIN EN 61 715
DIN EN 61 010-1
DIN EN 61 326-1
VDE/VDI 3540 list 2

Zvláštní provedení

Vstupní veličiny
Výstup IA, UA -20...0...20 mA / -10...0...+10 V nebo jiný na vyžádání

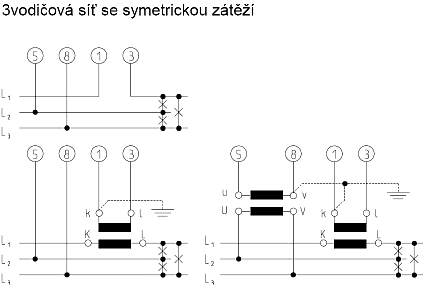

Schémata připojení (vstup)

Schéma připojení převodníku střídavého proudu A1U 2.2 D

Obsazení svorek

Schéma Svorka Funkce
Obsazení svorek 1 IE L1 proudový vstup
3 IE L1 proudový vstup
2 UE L1 napěťový vstup
11 UE N napěťový vstup
13 UA (+) napěťový výstup
14 UA (-) napěťový výstup
19 IA (+) proudový výstup
20 IA (-) proudový výstup
16 UH L1 (+) vstup pomocného napájení
17 UH N (-) vstup pomocného napájení
Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807)

Rozměrový náčrtek

Rozměrový náčrtek převodníku střídavého proudu A1U 2.2 D

Rozměry jsou uvedeny v milimetrech

Technické údaje

Konstrukční provedení pouzdra pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715)
Materiál pouzdra ABS/PC černý, se zhášecími přísadami podle UL 94 V-0
Připojovací svorky šroubové svorky
Průřezy připojovacích vodičů max. ≤ 4 mm2
Stupeň krytí IP 40 pouzdro, IP 20 svorky
Zkušební napětí 2210 V všechny obvody proti pouzdru
3536 V měřicí obvod proudu a pomocné napájení proti výstupu
1330 V proudy vzájemně a proti napětím
Pracovní napětí 300 V (síťové napětí fáze-nula)
Třída ochrany II
Kategorie přepětí CAT III
Stupeň znečištění 2
Rozměry š × v × d 45×80×115 mm
Hmotnost cca. 0,27 kg
