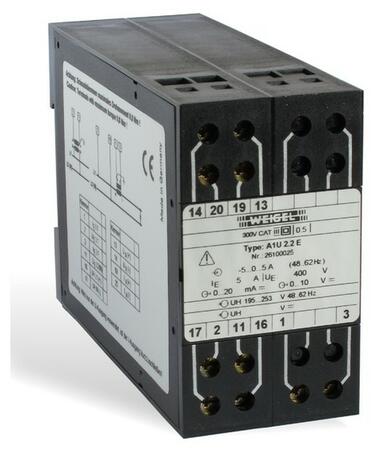

A1U 2.2 E - Měřicí převodník střídavého proudu (dodávka odběr)
Dotaz na produktPorovnat
Popis výrobku
Měřicí převodník střídavého proudu v jednofázové síti (dodávka odběr).
Rozšířené informace
Použití
Převodník A1U 2.2 E měří sinusové střídavé proudy v jednofázové střídavé síti a převádějí je na vnucený stejnosměrný proud a vnucené stejnosměrné napětí v jednofázové střídavé síti.
K rozlišení dodávky a odběru střídavého proudu je použito referenční napětí stejné sítě.
Výstupní signály mohou být indikovány ukazovacími přístroji cejchovanými v jednotkách měřené veličiny nebo mohou být použity pro průmyslové měření a regulaci.
Pokud se dodrží maximální, popřípadě minimální povolená zátěž může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech.
Napájecí napětí se přivádí na samostatný vstup pomocného napájení. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.
Převodníky jsou konstruovány podle nejnovějších bezpečnostních předpisů a jsou zkoušeny proti rušení. Jsou určeny pro zabudování do elektrických strojů a rozváděčů. Přitom je třeba dodržovat příslušné bezpečnostní předpisy a ustanovení.
Popis funkce
Měnič v proudové větvi a dělič v napěťové větvi snímá a upravuje vstupní signály. Tyto signály se přivádějí přes multiplexer do A/D převodníku, kde jsou převedeny na signály digitální.
Mikroprocesor vyhodnotí digitální signály v reálném čase. Převodník D/A generuje analogový signál. Po galvanickém oddělení optickým členem je signál přiveden na koncové stupně, které jej zesilují na unifikovaný vnucený stejnosměrný proud a stejnosměrné napětí.
Pro rozlišení dodávky a odběru je přivedeno napětí UE . Při jeho výpadku je převodník v režimu dodávky.
Funkční schéma
Vstupní veličiny
| Vstupní veličina | sinusový střídavý proud |
|---|---|
| Kmitočtový rozsah | 50...60 Hz |
| Příkon | cca 25 mA - napěťový vstup I2x0,01 Ω - proudový vstup |
| Měřicí rozsahy | -IEN...0...+IEN |
| Jmenovitý vstupní proud IEN | -1 A (dodávka)...0...1 A (odběr) při IEN=1 A -5 A (dodávka)...0...5 A (odběr) při IEN=5 A |
| Jmenovité vstupní napětí UEN | 57,7 (100 V/√3), 63,5 (110 V/√3), 100, 115, 230, 240, 400, 415, 440, 500 V |
| Povolené vybuzení rozsahu | 1,2 IEN |
| Mez přetížitelnosti | 1,2 IEN trvale 10 IEN max. po dobu 1 s |
Výstupní veličiny
| Proudový výstup | |
| Výstupní proud IA | vnucený stejnosměrný proud (0...20 mA) * |
|---|---|
| Jmenovitý proud IAN | 0...20 mA nebo 4...20 mA |
| Výstupní zátěž RA | 0...10 V / IAN |
| Omezení proudu | na cca. 120 % koncové hodnoty na cca. 100...140 % koncové hodnoty (na vyžádání) |
| Napěťový výstup | |
| Výstupní napětí UA | vnucené stejnosměrné napětí (0...10 V) * |
| Jmenovité napětí UAN | 0...10 V nebo 2...10 V |
| Výstupní zátěž RA | ≥ 4 kΩ |
| Chyba zátěže | ≤ 0,1 % při změně zátěže o 50 % |
| Zbytkové vlnění | ≤ 1 %eff |
| Doba ustálení | cca. ≤ 500 ms |
| Napětí naprázdno | ≤ 15 V |
| Bipolární výstup | |
| zvláštní provedení na vyžádání s napájením H4 a H5 (např. -20...0...20 mA) | |
* zvláštní provedení na vyžádání
Bude-li použit pouze napěťový výstup, musí se proudový výstup zkratovat.
Vstup a výstupy jsou galvanicky odděleny.
Příklady převodních charakteristik
Pomocné napájení
| Kód | Pomocné napájení | Příkon |
| H1 (standard) | 230 V~ (195...253 V), 48...62 Hz | < 7 VA |
|---|---|---|
| H2 | 115 V~ (98...126 V), 48...62 Hz | < 4 VA |
| H3 | 24 V= (20...72 V) | < 3 VA |
| H4 | 20...100 V= nebo 15...70 V~ | < 3 VA |
| H5 | 90...357 V= nebo 65...253 V~ | < 4...7 VA |
Vstup, výstup a pomocné napájení jsou galvanicky odděleny.
Přesnost při jmenovitých podmínkách
| Přesnost | |
| Přesnost | Třída 0,5 (± 0,5 % z koncové hodnoty) |
|---|---|
| Teplotní drift | ≤ 0,02 %/K (platí pro standardní provedení a max. po dobu 1 roku) |
| Jmenovité podmínky | |
| Vstupní napětí | UEN ± 0,5 % |
| Účiník | cos φ=1 |
| Kmitočet | 50...60 Hz |
| Průběh signálu | sinusový, činitel harmonického zkreslení ≤ 0,1 % |
| Pomocné napájení | UHN ± 1 %, 48...62 Hz |
| Zátěž | 0,5 RA max ±1 % (proud) 2 kΩ ±1 % (napětí) |
| Teplota okolí | 23 °C ± 1 K |
| Doba zahoření | ≥ 5 min |
Mezní hodnoty ovlivňujících veličin
| Klimatické vlastnosti | klimatická třída 3, podle VDE/VDI 3540 |
|---|---|
| Rozsah pracovních teplot | -10...55 °C |
| Rozsah skladovacích teplot | -25...65 °C |
| Relativní vlhkost vzduchu | ≤75 % roční průměr, bez orosení |
Předpisy a normy
| DIN EN 60 529 |
|---|
| DIN EN 60 688 |
| DIN EN 61 715 |
| DIN EN 61 010-1 |
| DIN EN 61 326-1 |
| VDE/VDI 3540 list 2 |
Zvláštní provedení
| Vstupní veličiny | |
| Výstup IA, UA | -20...0...20 mA / -10...0...+10 V nebo jiný na vyžádání |
|---|---|

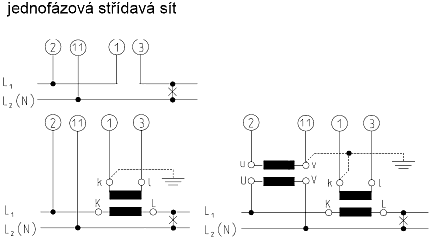

Schémata připojení (vstup)
Obsazení svorek
| Schéma | Svorka | Funkce |
 |
1 | IE L1 proudový vstup |
|---|---|---|
| 3 | IE L1 proudový vstup | |
| 2 | UE L1 napěťový vstup | |
| 11 | UE N napěťový vstup | |
| 13 | UA (+) napěťový výstup | |
| 14 | UA (-) napěťový výstup | |
| 19 | IA (+) proudový výstup | |
| 20 | IA (-) proudový výstup | |
| 16 | UH L1 (+) vstup pomocného napájení | |
| 17 | UH N (-) vstup pomocného napájení | |
| Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807) | ||
Rozměrový náčrtek
Rozměry jsou uvedeny v milimetrech
Technické údaje
| Konstrukční provedení pouzdra | pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 60 715) |
|---|---|
| Materiál pouzdra | ABS/PC černý, se zhášecími přísadami podle UL 94 V-0 |
| Připojovací svorky | šroubové svorky |
| Průřezy připojovacích vodičů | max. ≤ 4 mm2 |
| Stupeň krytí | IP 40 pouzdro, IP 20 svorky |
| Zkušební napětí | 2210 V všechny obvody proti pouzdru 3536 V měřicí obvod proudu a pomocné napájení proti výstupu 1330 V proudy vzájemně a proti napětím |
| Pracovní napětí | max. 519 V |
| Třída ochrany | II |
| Kategorie přepětí | CAT III |
| Stupeň znečištění | 2 |
| Rozměry š × v × d | 45×80×115 mm |
| Hmotnost | cca. 0,27 kg |
