V1U 2.0 - Měřicí převodník střídavého napětí

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Měřicí převodníky napětí a proudu.

Měřicí převodník střídavého napětí

Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Měřicí převodníky napětí a proudu.

Měřicí převodník střídavého napětí


Rozšířené informace

Použití

Měřicí převodníky A1U/V1U 2.0 představují novou generaci převodníků kompaktní konstrukce na bázi technologie SMD. Měří efektivní hodnoty sinusových střídavých proudů/střídavých napětí a převádí je na vnucený stejnosměrný proudový a napěťový signál. Tento výstupní signál může být indikován ukazovacím měřicím přístrojem, cejchovaným v jednotkách měřené veličiny nebo může být použit pro průmyslové měření a regulaci. Pokud se dodrží maximální, popřípadě minimální povolená zátěž, může být připojeno i několik vyhodnocovacích přístrojů současně (ukazovací přístroj, regulátor, zapisovač atd.). Přístroje mohou být umístěny v místě měření nebo ve vzdálených velínech. Vstup, výstup a pomocné napájení jsou vzájemně galvanicky odděleny. Výstupy jsou odolné proti zkratu a rozpojení.

Popis funkce

Vstupní střídavý proudový/napěťový signál je po galvanickém oddělení usměrněn a elektronickým koncovým stupněm převeden na úměrný vnucený stejnosměrný proud. Paralelně s výstupním proudem je k dispozici i vnucené stejnosměrné napětí. Výstupy nesmí být vzájemně propojeny.

Funkční schéma

Vstupní veličiny

Vstupní veličina sinusový střídavý proud nebo sinusové střídavé napětí
Kmitočtový rozsah 48...62 Hz
Příkon ≤ 1,2 VA
Provozní napětí max. 600 V
Vstup
A1U 2.0 (jm. proud IEN) 0,5 A 1 A*) 2 A 5 A*) 8 A
V1U 2.0 (jm. napětí UEN) 65 V 100 V*) 110 V*) 240 V*) 400 V 415 V 440 V 500 V 600 V
*) také pro připojení měniče
  Proudový vstup Napěťový vstup
Měřicí rozsah 0...IEN 0...UEN
Povolené vybuzení rozsahu 1,2*IEN 1,2*UEN
Mez přetížitelnosti 1,2*IEN trvale, 10*IEN max. 1 s 1,2*UEN trvale, 2*UEN max. 1 s

Výstupní veličiny

Proudový výstup
Výstupní proud IA vnucený stejnosměrný proud
Jmenovitý proud IAN 0(4)...20 mA
0...10 mA
0...5 mA
Výstupní zátěž RA 0...500 Ω (při 20 mA)
0...1000 Ω (při 10 mA)
0...2000 Ω (při 5 mA)
Chyba zátěže ≤ 0,1 % při změně zátěže o 50 %
Zbytkové vlnění ≤ 1 %ef z IAN při RA
Napětí naprázdno ≤ 20 V
Omezení proudu na hodnotu cca 24 mA
Doba ustálení ≤ 500 ms při RA max.
Napěťový výstup
Výstupní napětí UA vnucené stejnosměrné napětí
Jmenovité napětí UAN 0(2)...10 V
Výstupní zátěž RA ≥ 1 kΩ (při UAN)
Chyba zátěže ≤ 0,1 % při změně zátěže o 50 %
Zbytkové vlnění ≤ 1 %ef z UAN při RA=UAN/5 mA
Napětí naprázdno ≤ 16 V
Doba ustálení ≤ 500 ms při RA min.

Při současném připojení obou výstupů na jednu zátěž je třeba, aby zátěž napěťového výstupu byla ≥ 1,5 kΩ. Bude-li připojen pouze napěťový výstup, musí se proudový výstup zkratovat.
Vstup a výstupy jsou galvanicky odděleny.

Převodní charakteristiky

standard "live zero"
Vstup: 0...IEN/0...UEN
Výstup: 0...20 mA
0...10 V
Vstup: 0...IEN/0...UEN
Výstup: 4...20 mA
2...10 V

Pomocné napájení

Pomocné napájení UHN 230 V~ (195...253 V), 48...62 Hz
Příkon ≤ 5,5 VA

Vstup, výstup a pomocné napájení jsou galvanicky odděleny.

Přesnost při jmenovitých podmínkách

Přesnost
Přesnost Třída 0,5 (± 0,5 % z koncové hodnoty)
Teplotní drift ≤ 0,006 %/K
Jmenovité podmínky
Kmitočet 50...60 Hz
Průběh signálu sinusový, činitel harmon. zkreslení ≤ 0,1 %
Pomocné napájení UHN ± 1 %, 50 Hz
Zátěž 0,5*RA max. ± 1 % proud. výstup
2 kΩ ± 1 % napěťový výstup
Teplota okolí 23 °C ± 1 K
Doba zahoření ≥ 1 min

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti klimatická třída 3, podle VDE/VDI 3540
Rozsah pracovních teplot -10...+55 °C
Rozsah skladovacích teplot -25...+65 °C
Relativní vlhkost vzduchu ≤ 75 % roč. průměr, bez orosení

Předpisy a normy

DIN 40050 Stupně krytí; ochrana elektrických provozních prostředků proti cizím tělesům a proti působení vody
DIN EN 50 022 Nosné lišty
DIN EN 60 688 Měřicí převodníky pro převod střídavých proudů na analogové nebo digitální signály
EN 61 010 Bezpečnostní požadavky pro měřicí, řídicí, regulační a laboratorní přístroje
VDE/VDI 3 540, list 2 Spolehlivost měřicích, řídicích a regulačních zařízení (klimatické třídy přístrojů a příslušenství)
DIN EN 50 082-2 Elektromagnetická kompatibilita (EMV)
DIN VDE 0843-2, 4, 5
(DIN IEC 801-2, 4, 5)
(EN 60 801-2, 4, 5)
Elektromagnetická kompatibilita měřicích, řídících a regulačních zařízení průmyslové procesní techniky (ESD, Burst, Surge)

Zvláštní provedení

Vstupní veličiny
Jm. vstupní proud IEN jiný než standardní, v rozsahu od 0 .... (0,5 A...IEN...8 A)
Jm. vstupní napětí UEN jiné než standardní, v rozsahu od 0 .... (60 V...UEN...600V )
Kmitočtový rozsah 16 2/3, 100 Hz, další na poptávku
Výstupní veličiny
Výstup IA, UA 4...20 mA, 2...10 V ("live zero")
Kmitočtový rozsah 16 2/3, 100 Hz, další na poptávku
Omezení proudu na hodnotu max. 30 mA (na poptávku)
Doba ustálení ≤ 200 ms
Pomocné napájení UHN 115 V~ (85...126 V), 48...62 Hz
24 V= (18...36 V)
Široký napájecí rozsah
20...100 V=, popř. 15...70 V~
90...230 V=, popř. 65...230 V~
Přesnost třída 0,2 (± 0,2% z koncové hodnoty)

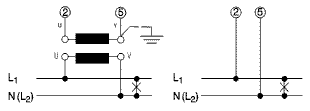

Schémata připojení

proud
napětí

Obsazení svorek

Svorka A1U 2.0 V1U 2.0
1 IE -
2 - UE
3 IE -
5 - UE
13 UA (+) UA (+)
14 UA (-) UA (-)
16 UH L1 (+) UH L1 (+)
17 UH N (-) UH N (-)
19 IA (+) IA (+)
20 IA (-) IA (-)
IE proudový vstup
UE napěťový vstup
IA proudový výstup
UA napěťový výstup
UH vstup pomocného napájení

Čísla svorek odpovídají údajům ve schématech připojení (podle DIN 43 807)

Rozměrový náčrtek

Rozměry jsou uvedeny v milimetrech

Technické údaje

Konstrukční provedení pouzdra pouzdro se západkou pro montáž na nosnou lištu 35 mm (DIN EN 50022)
Materiál pouzdra lexan 500 R černý se samozhášecími přísadami, provedení podle normy
UL 94 V - 0
Připojovací svorky šroubové svorky
Průřezy připojovacích vodičů max. ≤ 4 mm2
Stupeň krytí IP 40 pouzdro, IP 20 svorky
Zkušební napětí 4 kV aktivní obvody proti pouzdru, 4 kV měřicí obvod proudu a pomocné napájení proti výstupu
Třída ochrany II
Kategorie přepětí II
Stupeň znečištění 2
Rozměry š × v × d 22,5 mm × 80 mm × 115 mm
Hmotnost cca 0,12 kg
