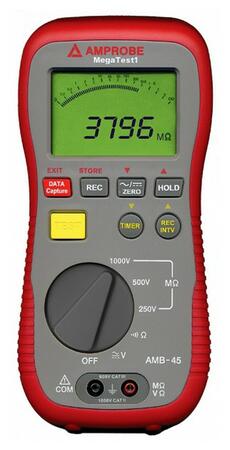

AMB-45 - Digitální měřič izolace
Digitální měřič izolace s testovacím napětím 250, 500 a 1000 V pro měření odporů do 4 GΩ

Nahrazeno produkty

Měřič izolace do 10 GΩ
Test. napětí 50, 100, 250, 500 a 1000V.
Měření napětí a propojení 200mA
Výpočet PI, DAR
Vyhodnocení prošel/neprošel
Popis výrobku
- Rozsahy měření 4,000, 40,00, 400,0 a 4000 MΩ
- Testovací napětí 250 V, 500 V a 1000 V
- Časovač pro měření absorpce dielektrika
- Automatické vybití obvodu po měření s akustickou signalizací nebezpečného napětí
- Měření AC/DC napětí do 600 V
- Měření malých odporů do 4000 Ω
- Režim záznamu pro měření napětí a malých odporů
- Zobrazení naměřené hodnoty na LC displeji se 60 segmentovým bargrafem
- Kapacita paměti pro 4000 měření
- Rozhraní RS232
- SW a datový kabel součástí dodávky
- Gumové ochranné pouzdro
- Elektrická bezpečnost CAT III /1000 V
Technické údaje
Parametry
Typ | Digitální |
---|---|
Bargraf | |
Zkušební napětí Uzk | 1000 V |
Zobrazení sk. hodnoty Uzk | |
Měření izol. odporu | 1 kΩ … 4 GΩ |
Rozsah měření U AC | 0,1 V … 600 V |
Rozsah měření U DC | 0,1 V … 600 V |
Unikající proudy | |
Index polarizace PI | |
Koef. diel. absorbce DAR | |
Koef. vybíjení dielektrika DD | |
Kapacita | |
Teplota | |
Odpor | |
Test propojení (200 mA) | |
Zobrazení průběhu R(t) | |
Vyhlazení | |
Automatické vybití | |
ALARM | |
Časovač | |
Podsvětlený displej | |
Dobíjecí baterie | |
Paměť | |
Rozhraní | |
Ex provedení |
Měření izolačního odporu | |
Rozsah | 4 MΩ/40 MΩ/400 MΩ/4000 MΩ |
---|---|
Zkušební napětí | 250 V/500 V/1000 V |
Přesnost | ±(3,0 % z č.h. + 5 dig.) pro R < 2 GΩ ±(5,0 % z č.h. + 5 dig.) pro R < 4 GΩ |
Střídavé napětí | |
Rozsah | 0,1 V ... 600 V |
Přesnost | ±(1,5 % z č.h. + 5 dig.) |
Stejnosměrné napětí | |
Rozsah | 0,1 V ... 600 V |
Přesnost | ±(1,0 % z č.h. + 3 dig.) |
Měření odporu | |
Rozsah | 0,1 Ω ... 4000 Ω |
Přesnost | ±(1,0 % z č.h. + 5 dig.) |
Test propojení | ≤ 40 Ω |
Všeobecná data | |
Zobrazení | LC displej 70×46 mm, bargraf 60 segmentů |
El. bezpečnost | ČSN EN 61010 - CAT III / 600 V |
Napájení | 8 × baterie 1,5 V, AA |
Rozměry (Š×V×H) | 116×230×62 mm |
Hmotnost | 780 g (včetně baterií) |
