ATyS d - Dálkově ovládaný přepínač sítí do 3200 A

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Dálkově ovládaný přepínač sítí. Dvě nezávislá napájení. Přepínání pomocí beznapěťových kontaktů.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
h! OZ Logo
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Nahrazeno produkty

ATYS r - Automatický přepínač sítí
ATyS rDálkově ovládaný přepínač sítí do 3200 A

Dálkově ovládaný přepínač sítí. Přepínání je realizováno pomocí beznapěťových kontaktů.

Volitelné příslušenství k ATyS d - Dálkově ovládaný přepínač sítí do 3200 A

9599_Zámek
Příslušenství ATyS
Uzamykání v polohách I-0-II
OBJ: 95990003
EAN: 3596032770457
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
9599_Zámek
Příslušenství ATyS
Uzamykání v polohách I-0-II (800-3200A)
OBJ: 95990004
EAN: 3596032770464
Záruka: 12 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

  • Dálkově ovládaný přepínač.
  • Přepínání je realizováno spínacím kontaktem (např. tlačítkem nebo pomocí relé).
  • Dva napájecí nezávislé vstupy.
  • 3pólové nebo 4pólové provedení.
  • Stabilní poloha přepínače i po výpadku napájení.
  • Možnost nouzového ručního přepnutí.
  • Funkce uzamčení polohy přepínače.
  • Viditelná poloha přepínacích kontaktů.
  • Široký napájecí rozsah 166 ... 332 V a.c.
  • Proudový rozsah 125 až 3200 A

Video


Rozšířené informace

Sledovací relé

Přepínač ATYS d je vybaven pomocným rozpínacím kontaktem, signalizujícím
provoz přepínače (zapnuto, připraveno k přepnutí).

Pomocné kontakty polohy

Součástí přepínače ATYS d jsou 3 pomocné spínací kontakty polohy. Pro
každou polohu je k dispozici jeden kontakt.

Napájecí napětí

Přístroj ATyS d obsahuje 2 napájecí vstupy (166 - 333 V AC) pro připojení
dvou nezávislých napájecích zdrojů zároveň (např. transformátoru a
generátoru).

Externí zobrazovací zařízení

Přístroj ATyS d je vybaven konektorem pro připojení externí zobrazovací
jednotky ATYS D10, která se umístí na dveře rozvaděče.

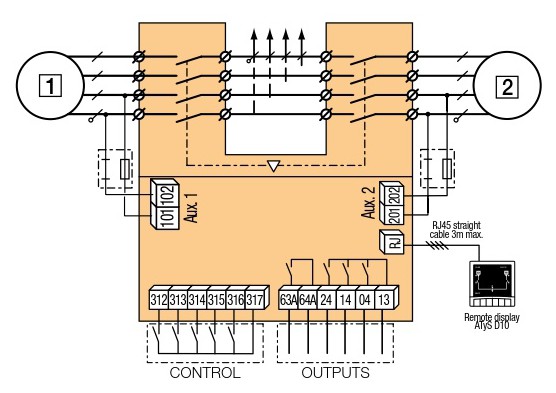

Schéma zapojení

schéma zapojení ATYS

Značení kontaktů:
101/102 - Pomocné napájení přístroje z hlavního zdroje
201/202 - Pomocné napájení přístroje ze záložního zdroje
13/04/14/24 - signalizační kontakty polohy I, 0 nebo II
63A/64A -indikace "přístroj je v provozu"
317 - zdroj napájení pro ostatní signalizační vstupy
316/315/314 - vstup pro přepnutí přepínače do polohy I, 0 nebo II
313 - vstup pro bezpečnostní stop tlačítko
312 - povolení/zákaz funkčnosti přepínacích vstupů 314-316
RJ - externí zobrazovací jednotka polohy přepínače (montáž na dveře rozváděče)

Videa

Automatický přepínač sítě ATyS
(YouTube, 11.01.2018)

Soubory ke stažení

Filtrace
Typ dokumentu
Katalogový list
Katalogový list
Zobrazit ikonaDownload ikona
Návody
Návody
Zobrazit ikonaDownload ikona
Návody
Návody
Návod ATyS d CZ
(PDF, 14.6 MB)
Zobrazit ikonaDownload ikona
