Lamelové sběrnice s bezhalogenovou izolací

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Lamelové přípojnice a spojky.

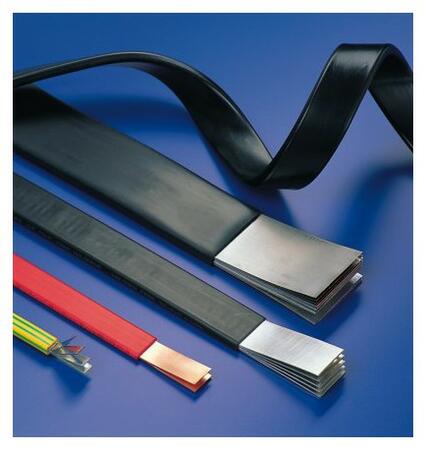

Měděné lamelové sběrnice potažené bezhalogenovou izolační vrstvou typu M1

Měděné lamelové sběrnice potažené bezhalogenovou izolační vrstvou typu M1 do 1000 V.
Dostupnost: Prodej ukončen
ChatDotaz na produkt
PorovnáníPorovnat
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodní specialista multifunkčních měřicích přístrojů, vypínačů a automatických přepínačů SOCOMEC a splétaných spojek a pásků COREX.

Popis výrobku

Tento produkt již není v naší nabídce!
Jako náhradu můžete použít produkty z kategorie: Lamelové přípojnice a spojky.

  • Obdélníkový průřez s izolací na hranách vyztuženou.
  • Vysoká mechanická odolnost a tvarová stálost.
  • Velice pružné a snadno tvarovatelné.
  • Provozní napětí: do 1000 V.
  • Provozní teplota: -40...80 °C

Rozšířené informace

Vlastnosti lamel

Elektrotechnická měď odpovídající normámDIN 1787, UNI 5649, BS 1036, ASTM102 AFNOR A53-100
Chemické složeníCu: >99,9 %
Bi: <0,001 %
Pb: <0,005 %
O2: <0,04 %
P: -
Mezní zatížení≥20 kg/mm2
Modul pružnosti≥30 %
Jmenovitý odpor0,01754 Ω x mm2/mm

Vlastnosti izolace

 HodnotaTestováno dle
Materiál izolace M1
(s nízkým obsahem toxických, korozivních a dráždivých plynů)
M1 (bez halogenů)CEI 20-38/1
CEI 20-35
CEI 20-37
Způsob výroby izolaceProtlačováním
SamozhášitelnostUL94V0
Hustota1,58 kg/dm3ASTM D 792
Kyslíkový index40 %BS 2782
Tvrdost (dle Shorea)45 Shore DASTM D 2240
Mezní zatížení5 N/mm2BS 6469
Mez pružnosti185 %IEC 811-1-1
Emise HCL0 %IEC 754-1
CEI 20-37/1
Index toxicity1,6 %NES 713
Jmenovitý odpor při 20 °C6×1013 Ω×cm2/cmBS 6469

Obecné vlastnosti lamelových sběrnice

Odpovídá: CEI 20 - 11,14,20; CENELEC HD 21; VDE 0207/86, BS 6746/79
