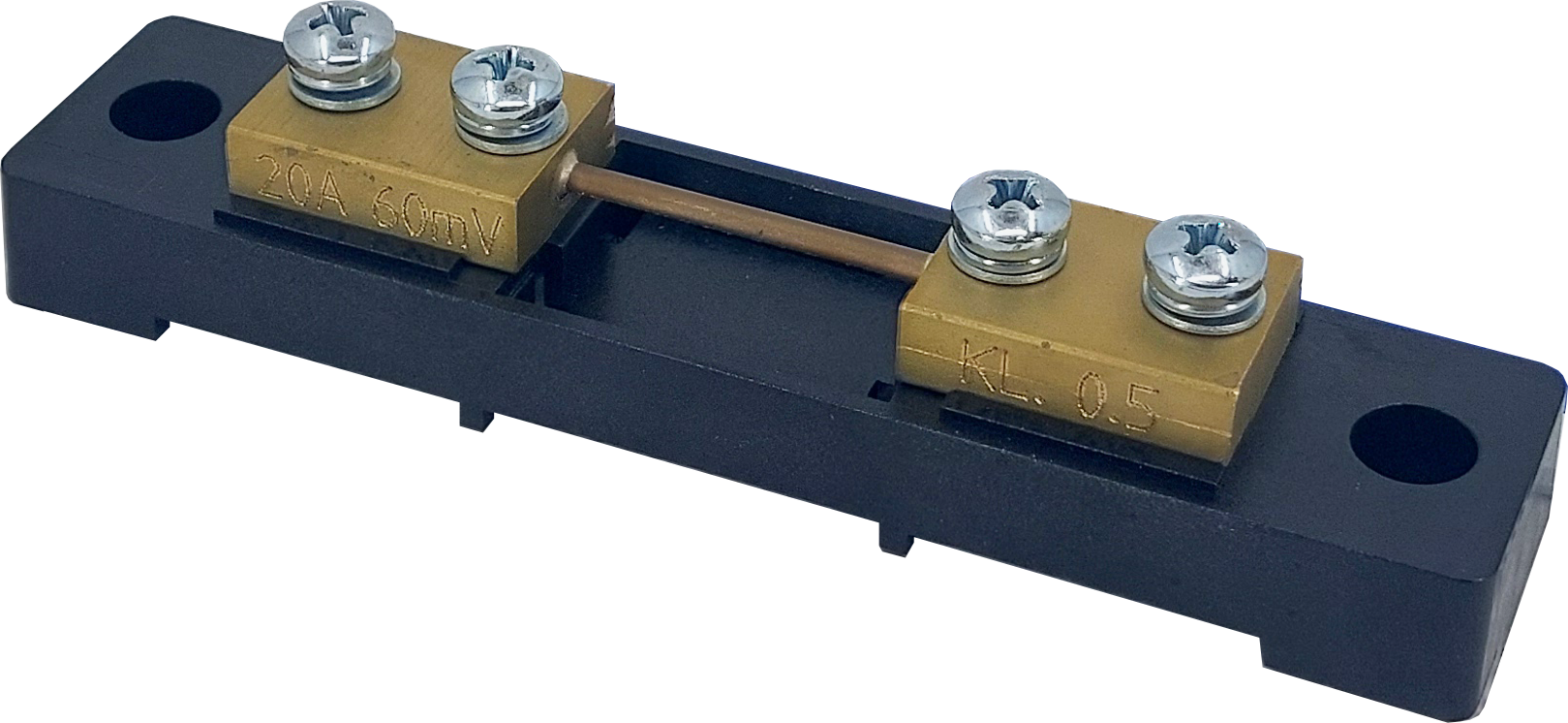

Bočníky třídy 0,5 60/100/150/300 mV

Bočníky třídy 0,5 60/100/150/300 mV pro měření stejnosměrných proudů.

Dostupnost: Skladem v GHV
Vybrat variantu (17)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

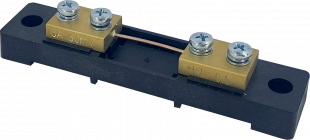

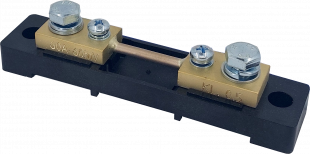

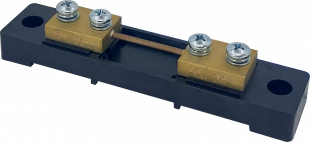

Varianty k produktu Bočníky třídy 0,5 60/100/150/300 mV (17)

Filtrace
Skladem

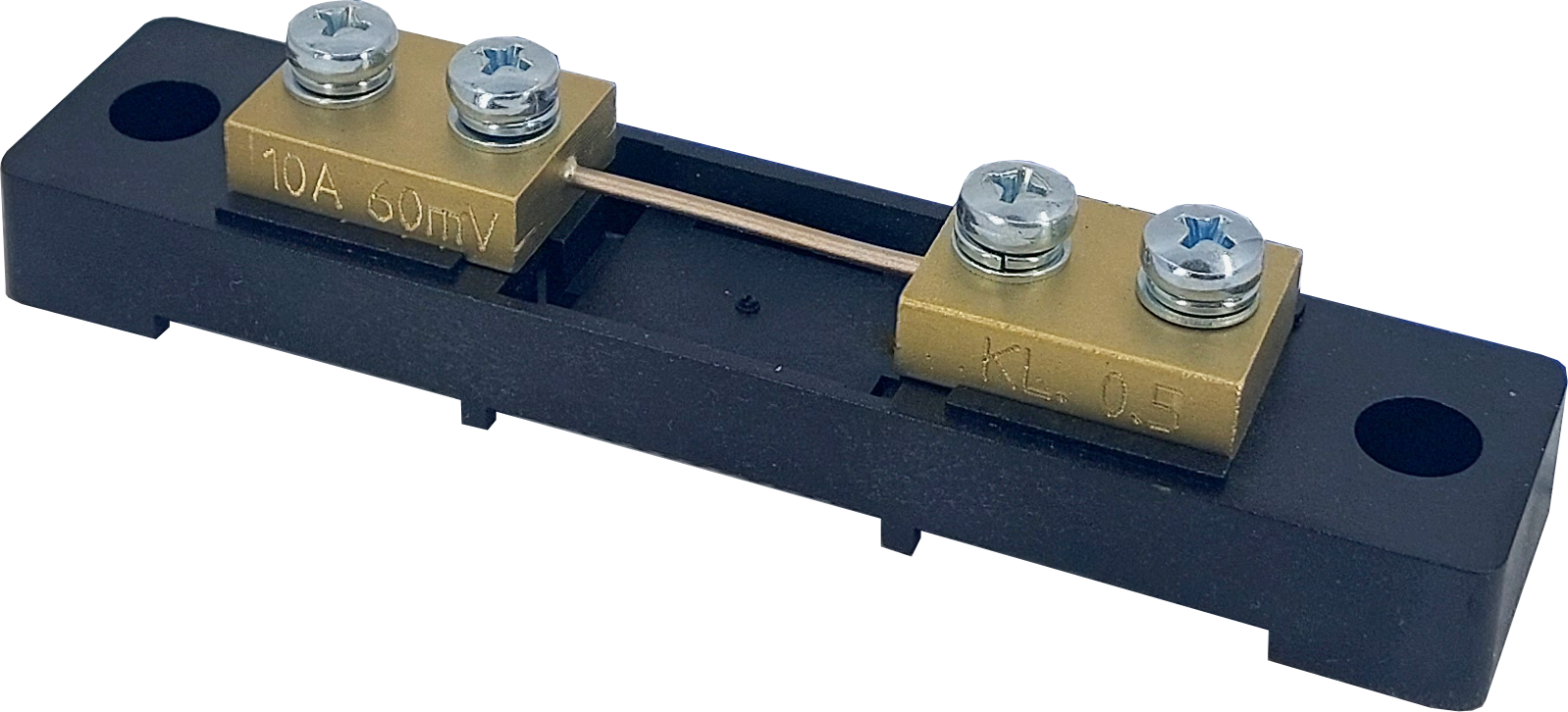

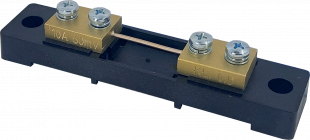

Bočník    10A/ 60mV Bočník
Bočník
Bočník 10A/ 60mV
provedení A
standardně na izolačním soklu
pro montáž na lištu 35 mm
OBJ: 50010A060
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání

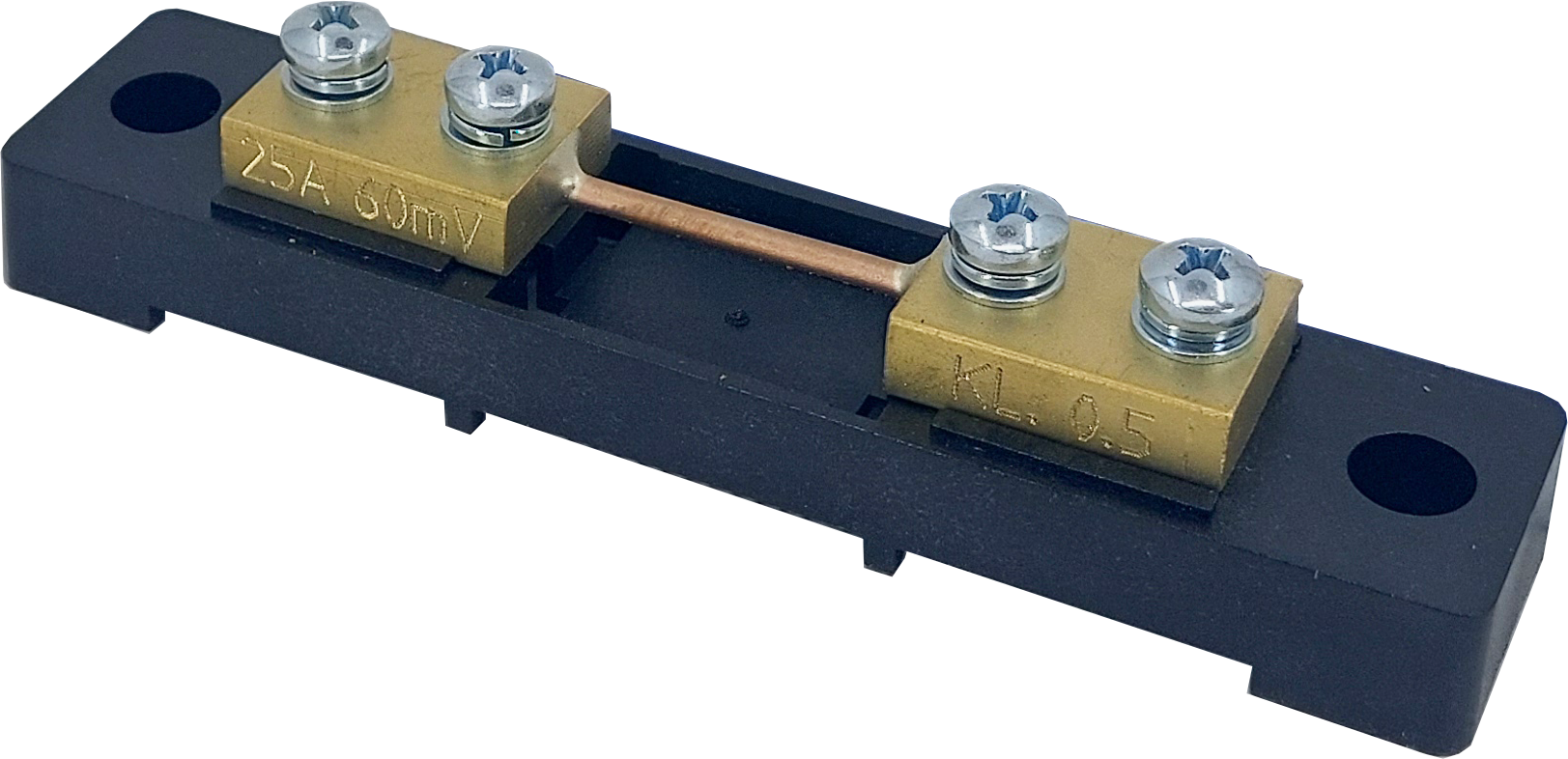

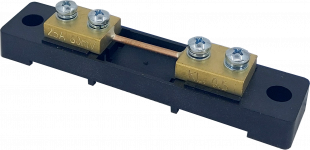

Bočník    25A/ 60mV Bočník
Bočník
Bočník 25A/ 60mV
provedení A
standardně na izolačním soklu
pro montáž na lištu 35 mm
OBJ: 50025A060
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání

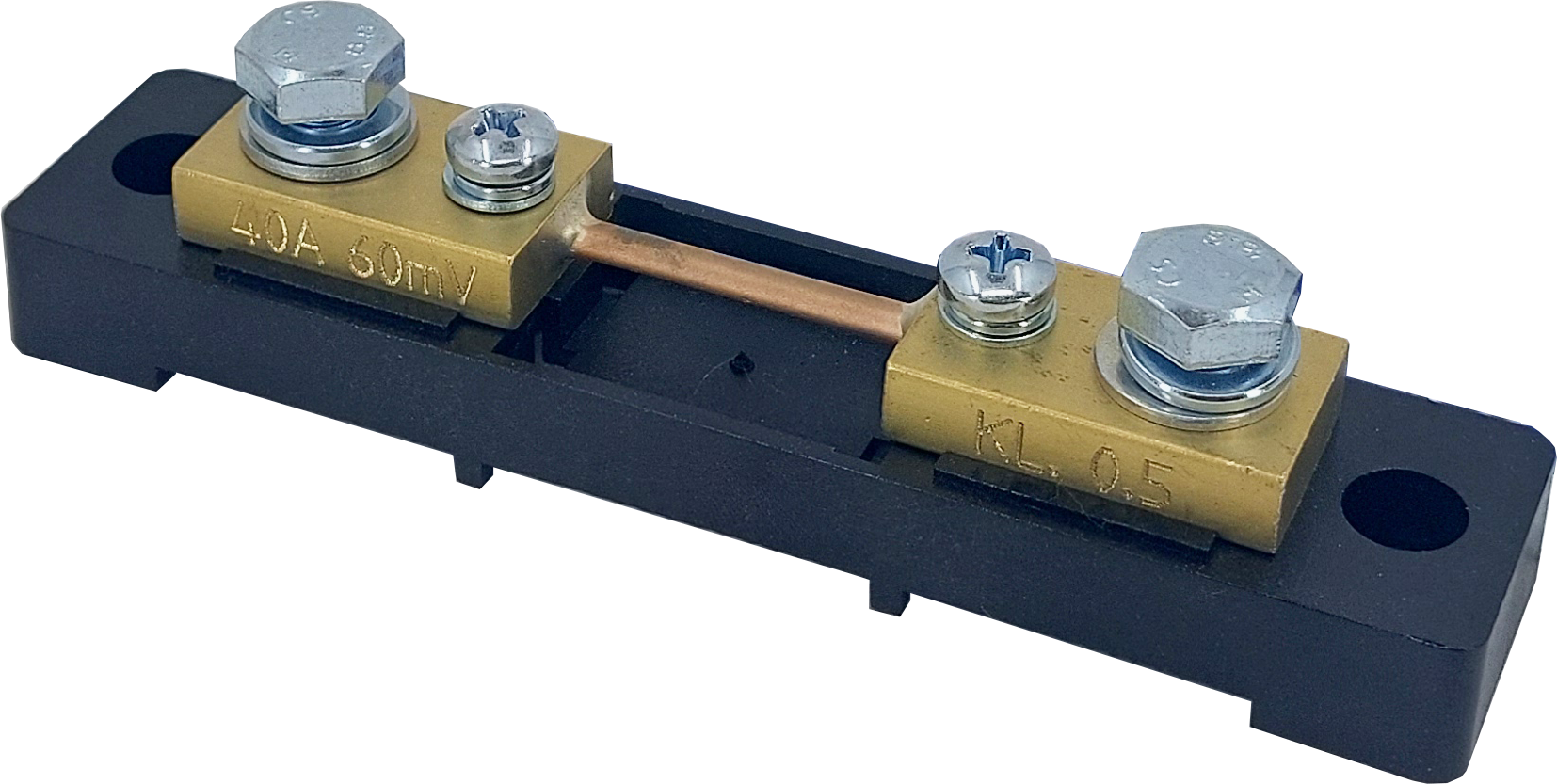

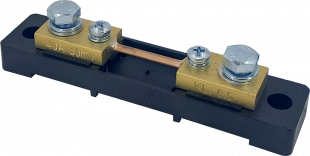

Bočník    40A/ 60mV-na soklu Bočník
Bočník
Bočník 40A/ 60mV-na soklu
provedení A
na izolačním soklu
OBJ: 50040A061
Záruka: 24 m.
Skladem v GHV
skladem 10 ks
Na dotaz
Poptejte cenu
Porovnání

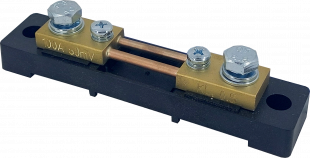

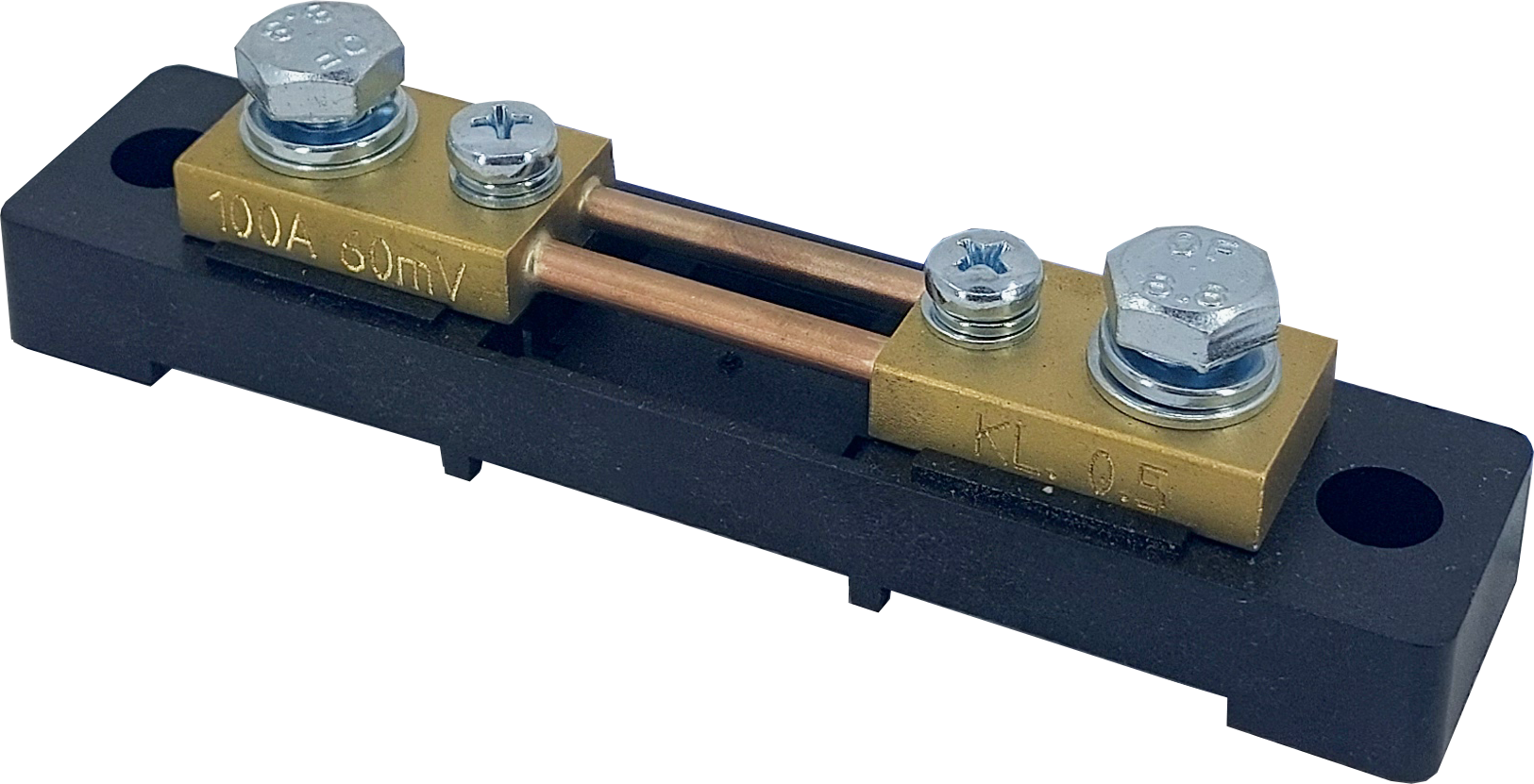

Bočník   100A/ 60mV-na soklu Bočník
Bočník
Bočník 100A/ 60mV-na soklu
A - provedení
na izolačním soklu
OBJ: 50100A061
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání
Bočník   150A/ 60mV-bez soklu Bočník
Bočník
Bočník 150A/ 60mV-bez soklu
A - provedení
bez izolačním soklu
OBJ: 50150A060
Záruka: 24 m.
Skladem v GHV
skladem 4 ks
Na dotaz
Poptejte cenu
Porovnání
Bočník   150A/ 60mV-na soklu Bočník
Bočník
Bočník 150A/ 60mV-na soklu
A - provedení
na izolačním soklu
OBJ: 50150A061
Záruka: 24 m.
Skladem v GHV
skladem 10 ks
Na dotaz
Poptejte cenu
Porovnání
Bočník  1500A/ 60mV Bočník
Bočník
Bočník 1500A/ 60mV
B - provedení (profil - L)
OBJ: 501k5A060
Záruka: 24 m.
Skladem v GHV
skladem 8 ks
Na dotaz
Poptejte cenu
Porovnání
Bočník  2000A/ 60mV Bočník
Bočník
Bočník 2000A/ 60mV
B - provedení (profil - L)
OBJ: 502k0A060
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
Bočník  2500A/ 60mV Bočník
Bočník
Bočník 2500A/ 60mV
B - provedení (profil - L)
OBJ: 502k5A060
Záruka: 24 m.
Skladem v GHV
skladem 6 ks
Na dotaz
Poptejte cenu
Porovnání
Bočník  3000A/ 60mV Bočník
Bočník
Bočník 3000A/ 60mV
B - provedení (profil - L)
OBJ: 503k0A060
Záruka: 24 m.
Skladem v GHV
skladem 5 ks
Na dotaz
Poptejte cenu
Porovnání

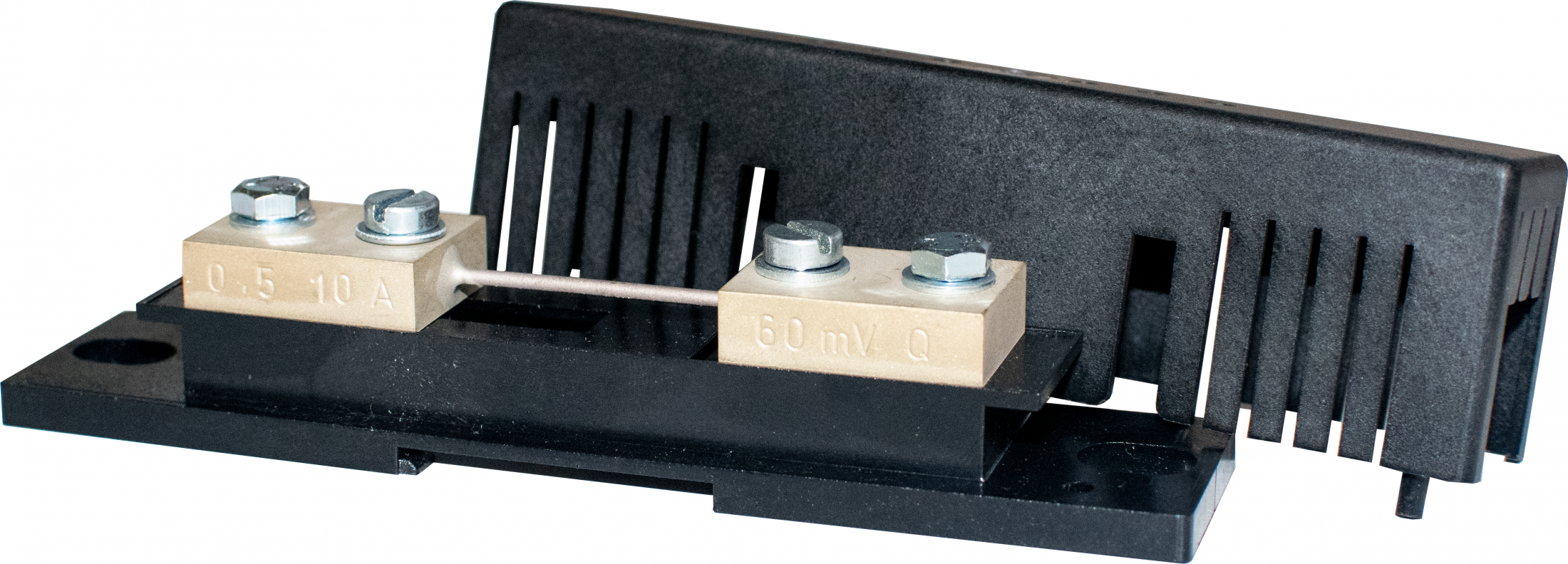

Kryt bočníku Příslušenství
Příslušenství
Kryt bočníku
pouze pro bočníky na izolačním soklu
OBJ: 500KRYT000
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
Na dotaz
Poptejte cenu
Porovnání

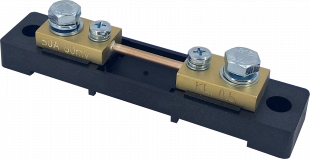

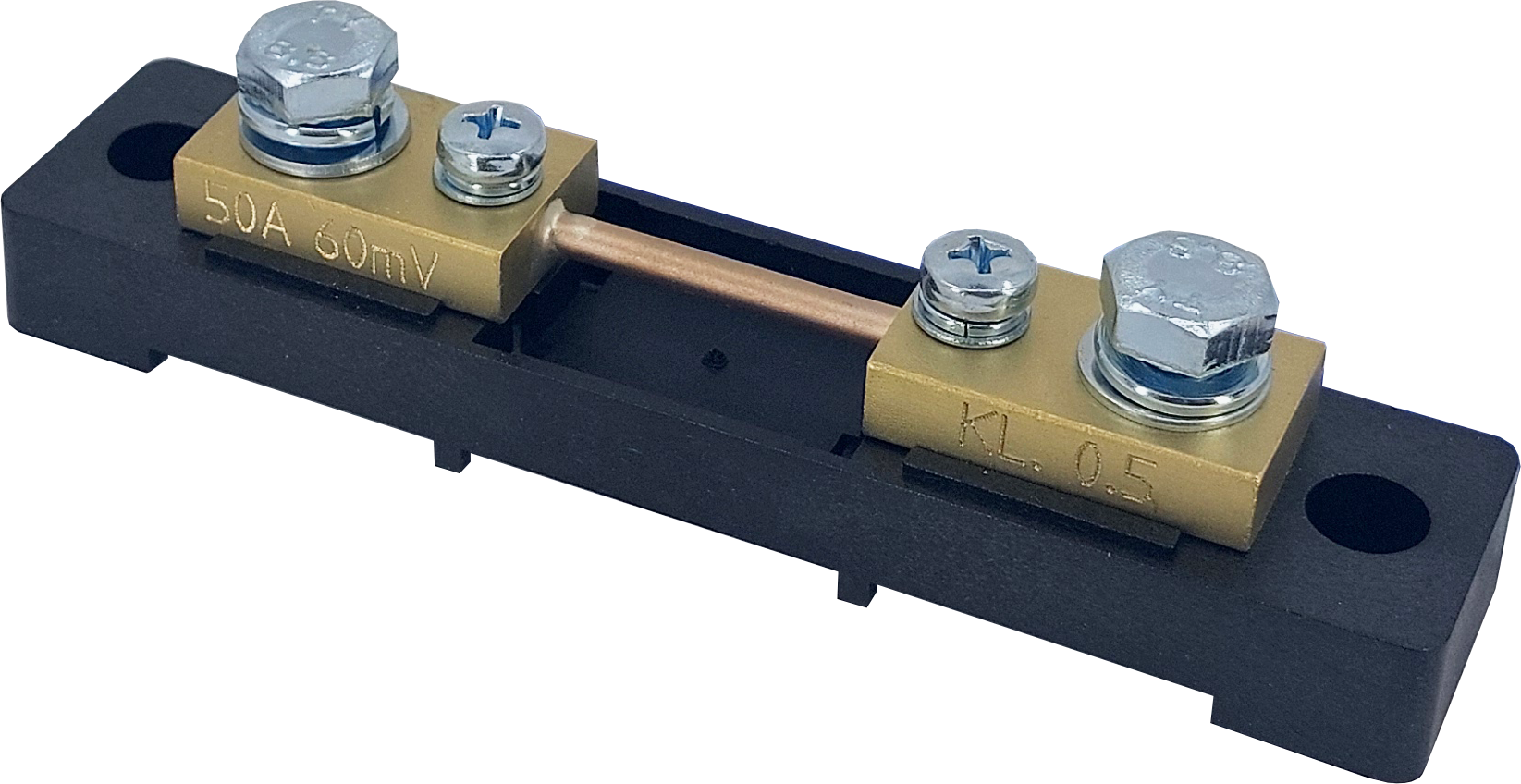

Bočník    50A/ 60mV-na soklu Bočník
Bočník
Bočník 50A/ 60mV-na soklu
provedení A
na izolačním soklu
OBJ: 50050A061
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

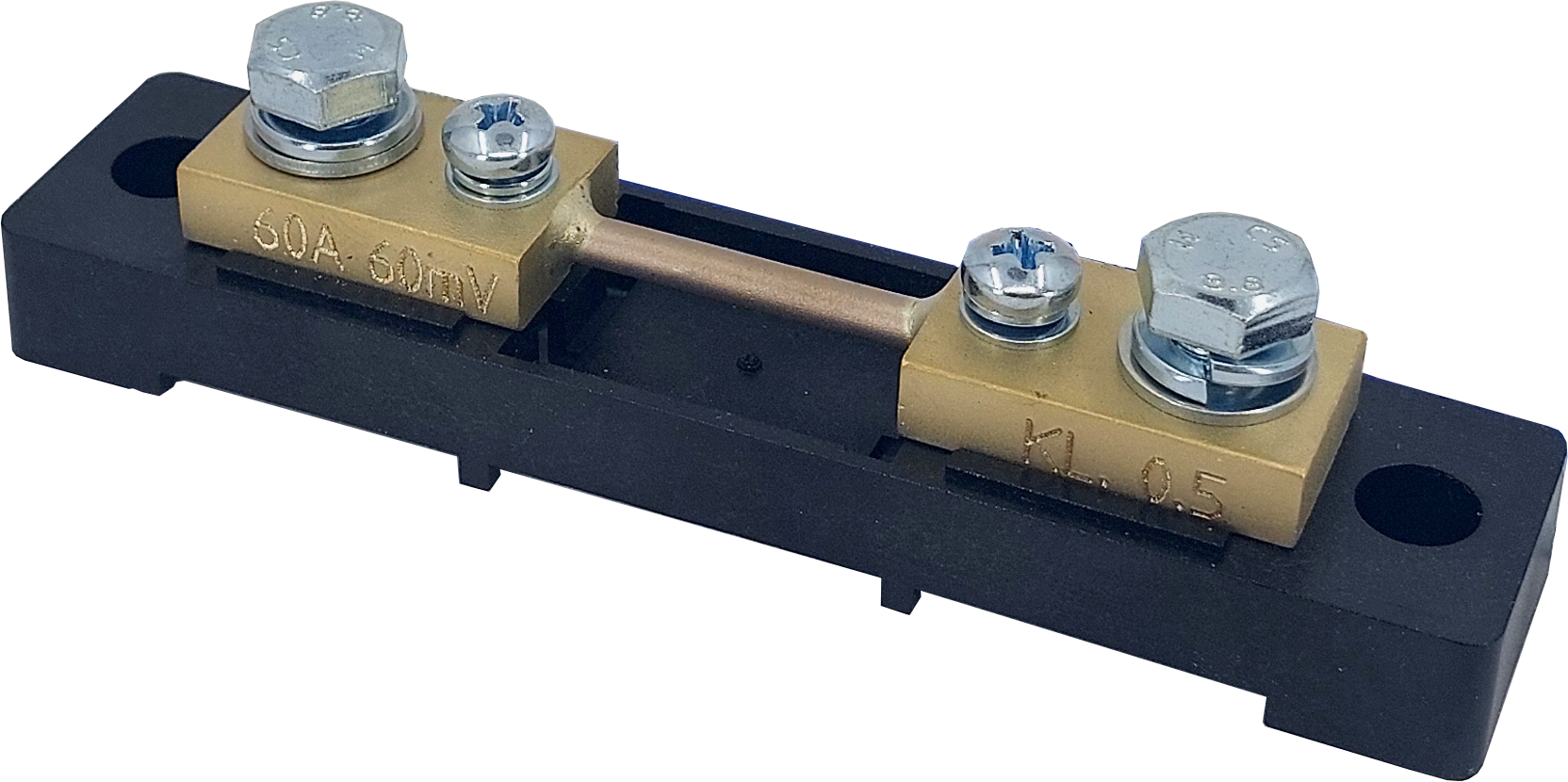

Bočník    80A/ 60mV-na soklu Bočník
Bočník
Bočník 80A/ 60mV-na soklu
provedení A
na izolačním soklu
OBJ: 50080A061
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Bočník   200A/ 60mV-provedení A-na soklu Bočník
Bočník
Bočník 200A/ 60mV-provedení A-na soklu
provedení A
na izolačním soklu
OBJ: 50200A061
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Bočník   250A/ 60mV Bočník
Bočník
Bočník 250A/ 60mV
B - provedení (profil - L)
OBJ: 50250A060
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Bočník   400A/ 60mV Bočník
Bočník
Bočník 400A/ 60mV
B - provedení (profil - L)
OBJ: 50400A060
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
Bočník   600A/ 60mV Bočník
Bočník
Bočník 600A/ 60mV
B - provedení (profil - L)
OBJ: 50600A060
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Bočník je speciální zařízení vyrobené z odporového manganinu sloužící k usnadnění měření procházejícího proudu. Proud protékající bočníkem způsobuje předem cejchovaný úbytek napětí, který lze měřit magnetoelektrickým přístrojem či připojit k měřicímu převodníku.

Normovaný úbytek napětí na bočníku může být 60, 100, 150 nebo 300 mV, lze však vyrobit bočníky s úbytkem dle přání zákazníka. Proudový rozsah je od 1 do 15 000 A v třídě přesnosti 0,5 dle DIN 43 703.

K dispozici jsou 3 konstrukční provedení bočníků, A, B a C. Bočníky v provedení A lze umístit na izolační sokl, avšak jen do protékajícího proudu 150 A při úbytku 60 mV. Izolační sokl slouží pro snadnou montáž do rozvaděčů na DIN lištu a lze jej doplnit o plastový ochranný kryt proti nežádoucímu dotyku.

Provedení B (C) s přívodním profilem ve tvaru písmen L (T) se používají při vyšších protékajících proudech a nelze je standardně umístit na izolační sokl či je zakrytovat.


Rozšířené informace

Použití

Bočníky se používají k měření stejnosměrných proudů, zejména vysokých hodnot. Na bočníku vzniká, úměrně protékajícímu proudu, úbytek napětí, který může být přiveden na magnetoelektrický přístroj nebo měřicí převodník.
Bočníky jsou vyráběny ve třídě 0,5 (podle DIN 43 703) pro jmenovité proudy od 1 do 15 000 A, s úbytkem napětí 60 nebo 150 mV;na přání je možno požadovat jiný úbytek napětí nebo jiný jmenovitý proud.
Podle velikostí jmenovitých proudů nabízíme bočníky tří konstrukčních provedení (A, B a C).
Bočníky konstrukčního provedení A jsou dodávány na izolačním soklu s upevňovací západkou. Toto konstrukční řešení umožňuje, kromě běžného upevnění pomocí šroubů, také uchycení na normalizovanou 35 mm lištu, což podstatně zrychluje montáž - chráněno průmyslovým vzorem, patent firmy WEIGEL.
Bočníky konstrukčního provedení B (L-profil) a C (T- profil) jsou bez izolačního soklu.

Přesnost při jmenovitých podmínkách

Třída přesnosti 0,5 podle DIN 43 780
Jmenovité podmínky -
Teplota okolí 23°C ± 1 K

Mezní hodnoty ovlivňujících veličin

Klimatické vlastnosti klimatická třída 3, podle VDE/VDI 3540
Rozsah pracovních teplot -10...+55 °C
Rozsah skladovacích teplot -25...+65 °C
Relativní vlhkost vzduchu ≤ 75 % roč. průměr, bez orosení

Schémata připojení

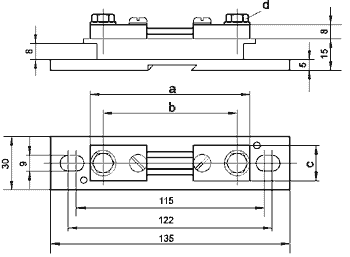

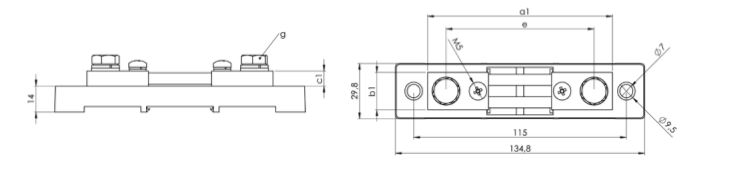

Provedení A Provedeni A na soklu

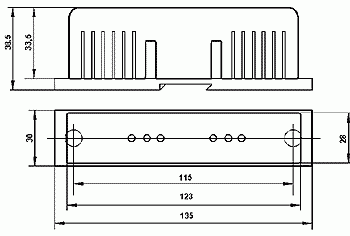

Provedení A s krytem
Jmenovitý úbytek napětí 60...300 mV 60 mV
Rozměry [mm] 1...25 A 30...200 A
a 96 100
b 78 80
c 20 20
d M5×12 M8×16

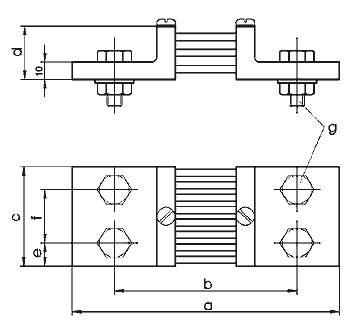

Provedení B
Jmenovitý úbytek napětí 60 mV
Rozměry [mm] 250 A 400 A
600 A
1000 A 1500 A 2500 A
a 145 145 165 165 165
b 105 105 115 115 115
c 30 40 60 90 120
d 30 30 30 30 30
e 15 20 30 21 30
f - - - 48 60
g M12×40 M16×45 M20×50 M16×45 M20×50
Počet připojovacích šroubů (proud) 2×1 2×1 2×1 2×2 2×2
Jmenovitý úbytek napětí 100 mV
Rozměry [mm] 250 A 400 A
600 A
1000 A 1500 A
a 190 190 210 210
b 150 150 160 160
c 30 40 60 120
d 30 30 30 30
e 15 20 30 30
f - - - 60
g M12×40 M16×45 M20×50 M16×45
Počet připojovacích šroubů (proud) 2×1 2×1 2×1 2×2
Jmenovitý úbytek napětí 150 mV 300 mV
Rozměry [mm] 250 A 400 A
600 A
1000 A 250 A 400 A
600 A
1000 A
a 270 270 290 429 429 449
b 230 230 240 389 389 399
c 30 40 70 30 40 70
d 50 50 60 50 50 60
e 15 20 35 15 20 35
g M12×40 M16×45 M20×50 M12×40 M16×45 M20×50
Počet připojovacích šroubů (proud) 2×1 2×1 2×1 2×1 2×1 2×1

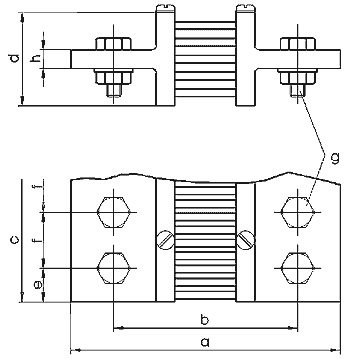

Provedení C
Jmenovitý úbytek napětí 60 mV 100 mV
Rozměry [mm] 4000 A 6000 A 10000 A 15000 A 2500 A 4000 A 6000 A
a 165 175 185 185 210 220 220
b 115 125 135 135 160 170 170
c 120 154 206 310 120 120 154
d 60 130 170 170 60 130 130
e 30 25 25 25 30 30 25
f 60 52 52 52 60 60 52
g M20×50 M20×75 M20×80 M20×80 M20×50 M20×50 M20×75
h 15 25 30 30 15 25 25
Počet připojovacích šroubů (proud) 2×2 2×3 2×4 2×6 2×2 2×2 2×3
Jmenovitý úbytek napětí 150 mV
Rozměry [mm] 1500 A 2500 A 4000 A 6000 A 10000 A
a 290 290 300 300 310
b 240 240 250 250 260
c 90 120 120 154 206
d 60 60 130 130 170
e 21 30 30 25 25
f 48 60 60 52 52
g M16×60 M20×60 M20×75 M20×75 M20×80
h 15 15 25 25 30
Počet připojovacích šroubů (proud) 2×2 2×2 2×2 2×3 2×4
Jmenovitý úbytek napětí 300 mV
Rozměry [mm] 1500 A 2500 A 4000 A 6000 A
a 449 449 459 459
b 399 399 409 409
c 90 120 120 154
d 60 60 130 130
e 21 30 30 25
f 48 60 60 52
g M16×60 M20×60 M20×75 M20×75
h 15 15 25 25
Počet připojovacích šroubů (proud) 2×2 2×2 2×2 2×3

Technické údaje

Stupeň krytí IP 00
Rozměry viz rozměrové náčrtky
Váha viz tabulka
Konstrukční provedení
A s izolačním soklem (do 200 A)
B L ... přívodní profil (250 ... 2500 A)
C T ... přívodní profil ( 4000 ... 15000 A)
Materiál
Odpor manganin
Přívodní část
- provedení A
- provedení B/C

mosaz
měď
Izolační sokl lexan se samozhášecími přísadami, provedení podle UL 94 V-0
Připojovací šrouby
Proud viz rozměrové náčrtky
Napětí M5 × 8
Mez přetížitelnosti (podle DIN 43 780)
trvale 1,2-násobek
5 s ≤ 2000 A 5-násobek
> 2000...10 000 A 2-násobek
Jmenovitý proud 60 mV 100 mV 1) 150 mV 300 mV 1)
1 A 0,12 kg 0,12 kg 0,12 kg 0,14 kg
1,5 A 0,13 kg 0,12 kg 0,12 kg 0,14 kg
2 A1) 2) 0,13 kg 0,12 kg 0,12 kg 0,14 kg
2,5 A 0,12 kg 0,12 kg 0,12 kg 0,14 kg
3 A1) 2) 0,12 kg 0,12 kg 0,12 kg 0,14 kg
4 A 0,13 kg 0,12 kg 0,12 kg 0,14 kg
5 A1) 2) 0,12 kg 0,12 kg 0,12 kg 0,14 kg
6 A 0,12 kg 0,12 kg 0,13 kg 0,14 kg
8 A1) 2) 0,13 kg 0,13 kg 0,13 kg 0,15 kg
10 A 0,13 kg 0,13 kg 0,13 kg 0,15 kg
12 A1) 2) 0,13 kg 0,13 kg 0,13 kg 0,15 kg
15 A 0,13 kg 0,13 kg 0,13 kg 0,15 kg
20 A1) 2) 0,13 kg 0,14 kg 0,14 kg 0,16 kg
25 A 0,13 kg 0,14 kg 0,14 kg 0,16 kg
30 A1) 2) 0,12 kg - - -
40 A 0,12 kg - - -
50 A1) 2) 0,12 kg - - -
60 A 0,12 kg - - -
80 A1) 2) 0,12 kg - - -
100 A 0,12 kg - - -
150 A 0,13 kg - - -
200 A1) 2) 0,13 kg - - -
250 A 0,61 kg 0,65 kg 0,68 kg 0,80 kg
300 A1) 2) 0,61 kg 0,68 kg 0,72 kg 0,90 kg
400 A 0,83 kg 1,00 kg 1,05 kg 1,30 kg
500 A1) 2) 0,83 kg 1,10 kg 1,15 kg 1,40 kg
600 A 0,85 kg 1,11 kg 1,16 kg 1,60 kg
800 A1) 3) 0,90 kg 1,12 kg 1,30 kg 1,80 kg
1000 A 1,45 kg 2,00 kg 2,15 kg 2,80 kg
1200 A1) 2) 1,45 kg 2,10 kg 2,25 kg 3,10 kg
1500 A 1,96 kg 2,50 kg 3,10 kg 3,70 kg
2000 A1) 3) 2,30 kg 2,80 kg 4,00 kg 4,40 kg
2500 A 2,90 kg 3,20 kg 5,20 kg 6,00 kg
3000 A1) 3) 3,00 kg 3,50 kg 7,00 kg 6,90 kg
4000 A 4,25 kg 5,80 kg 8,30 kg 13,10 kg
5000 A1) 3) 4,30 kg 7,30 kg 10,60 kg 13,90 kg
6000 A 10,50 kg 12,00 kg 15,00 kg 17,70 kg
8000 A1) 3) 12,00 kg - 25,00 kg -
10000 A 21,00 kg - 28,00 kg -
15000 A 32,00 kg - - -
20000 A1) 44,00 kg - - -
1) není v normalizované řadě podle DIN
2) rozměr jako nejblíže vyšší jm. proud
3) rozměr jako nejblíže nižší jm. proud
