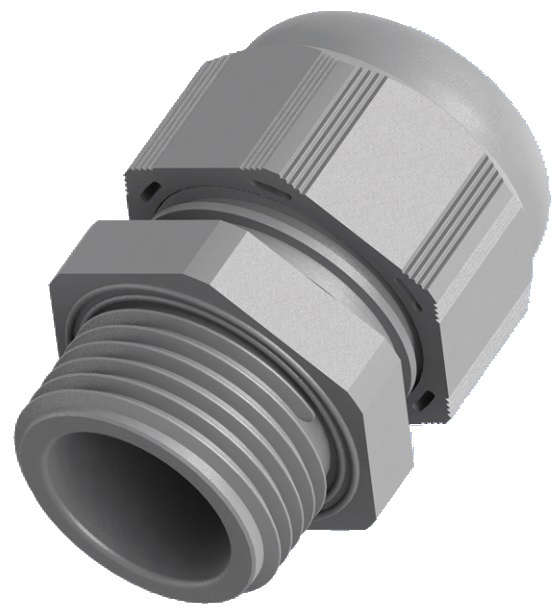

Plastová kabelová vývodka s PG, NPT, G závitem
Plastové kabelové vývodky zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky se závity typu PG, NPT a G.
Cena od 5 Kč
od 6,05 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (10)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení Peltier a spínacích prvků SCHLEGEL.
Varianty k produktu Plastová kabelová vývodka s PG, NPT, G závitem (10)
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 11, RAL 7035Velikost: PG 11; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
OBJ: BS-13
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
5,80 Kč/ks
7,02 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 13,5, RAL 7035Velikost: PG 13,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
OBJ: BS-14
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
6 Kč/ks
7,26 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 16, RAL 7035Velikost: PG 16; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 10,0 - 14,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 10,0 - 14,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
OBJ: BS-15
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
7,70 Kč/ks
9,32 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 21, RAL 7035Velikost: PG 21; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 13,0 - 18,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 13,0 - 18,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
OBJ: BS-16
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
14,70 Kč/ks
17,79 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 29, RAL 7035Velikost: PG 29; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 18,0 - 25,0 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Upínací rozsah / průměr / objem: 18,0 - 25,0 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
OBJ: BS-17
Záruka: 24 m.
Skladem v GHV
skladem >900 ks
30 Kč/ks
36,30 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 36, RAL 7035Velikost: PG 36; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 22,0 - 32,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 22,0 - 32,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
OBJ: BS-18
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
53,40 Kč/ks
64,61 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 42, RAL 7035Velikost: PG 42; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 30,0 - 38,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 30,0 - 38,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
OBJ: BS-19
Záruka: 24 m.
Skladem v GHV
skladem >200 ks
63,40 Kč/ks
76,71 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 48, RAL 7035Velikost: PG 48; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 34,0 - 44,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 34,0 - 44,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
OBJ: BS-20
Záruka: 24 m.
Skladem v GHV
skladem >100 ks
76,70 Kč/ks
92,81 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 7, RAL 7035Velikost: PG 7; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 3,0 - 6,5 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Upínací rozsah / průměr / objem: 3,0 - 6,5 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
OBJ: BS-11
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
5 Kč/ks
6,05 Kč s DPH
+-
Plastová kabelová vývodka
Plastová kabelová vývodka, PG 9, RAL 7035Velikost: PG 9; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 4,0 - 8,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 4,0 - 8,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
OBJ: BS-12
Záruka: 24 m.
Skladem v GHV
skladem >1000 ks
5,50 Kč/ks
6,66 Kč s DPH
+-
Popis výrobku
Kabelové vývodky s PG, NPT a G závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Velikosti závitů:
- PG 7 až PG 48
- NPT 3/8" až NPT 1"
- G 1/4" až G 1"
Výhody
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Výběr z více druhů barev
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšířené informace
Obecné technické údaje
| Materiál | polyamid 6 (PA6) |
|---|---|
| Těsnící kroužek | chloroplen CR |
| Montážní poloha | variabilní |
| Typ závitu | - PG DIN 40430 - NPT ANSI B1.20.1 - Gas ISO 228 |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
| Barvy na poptávku | RAL 5015 (modrá) RAL 9003 (bílá) RAL 3020 (červená) |
| Schválení |
VDE File no. 134171 dle DIN EN 62444 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - Matice s límcem - pro utažení vývodky - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
| Schválení nepokrývají všechny barvy nebo velikosti. | |
Rozměry vývodky s PG, NPT a G závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
Velikosti vývodek s PG závitem
| Velikost | Upínací rozsah Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací čísla | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
|||||
| PG 7 | 2,0 - 5,0 | 8,0 | 15 | 25,3 | BSR-11 | BSR-01 | BSR-22 |
|---|---|---|---|---|---|---|---|
| 3,0 - 6,5 | 8,0 | 15 | 25,3 | BS-11 | BS-01 | BS-21 | |
| PG 9 | 2,0 - 6,0 | 8,0 | 19 | 27,4 | BSR-12 | BSR-02 | BSR-22 |
| 4,0 - 8,0 | 8,0 | 19 | 27,4 | BS-12 | BS-02 | BS-22 | |
| PG 11 | 3,0 - 7,0 | 8,0 | 22 | 32,2 | BSR-13 | BSR-03 | BSR-23 |
| 5,0 - 10,0 | 8,0 | 22 | 32,2 | BS-13 | BS-03 | BS-23 | |
| PG 13,5 | 5,0 - 9,0 | 10,0 | 24 | 32,4 | BSR-14 | BSR-04 | BSR-24 |
| 6,0 - 12,0 | 10,0 | 24 | 32,4 | BS-14 | BS-04 | BS-24 | |
| PG 16 | 7,0 - 12,0 | 10,0 | 27 | 31,9 | BSR-15 | BSR-05 | BSR-25 |
| 10,0 - 14,0 | 10,0 | 27 | 31,9 | BS-15 | BS-05 | BS-25 | |
| PG 21 | 9,0 - 16,0 | 11,0 | 33 | 38,4 | BSR-16 | BSR-06 | BSR-26 |
| 13,0 - 18,0 | 11,0 | 33 | 38,4 | BS-16 | BS-06 | BS-26 | |
| PG 29 | 12,0 - 20,0 | 11,0 | 42 | 43,3 | BSR-17 | BSR-07 | BSR-27 |
| 18,0 - 25,0 | 11,0 | 42 | 43,3 | BS-17 | BS-07 | BS-27 | |
| PG 36 | 20,0 - 26,0 | 13,0 | 53 | 52,4 | BSR-18 | BSR-08 | BSR-28 |
| 22,0 - 32,0 | 13,0 | 53 | 52,4 | BS-18 | BS-08 | BS-28 | |
| PG 42 | 25,0 - 31,0 | 13,0 | 60 | 54,8 | BSR-19 | BSR-09 | BSR-29 |
| 30,0 - 38,0 | 13,0 | 60 | 54,8 | BS-19 | BS-09 | BS-29 | |
| PG 48 | 29,0 - 35,0 | 14,0 | 65 | 54,9 | BSR-20 | BSR-10 | BSR-30 |
| 34,0 - 44,0 | 14,0 | 65 | 54,9 | BS-20 | BS-10 | BS-30 | |
Velikosti vývodek s NPT závitem
| Velikost | Upínací rozsah Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací čísla | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
|||||
| NPT 3/8" | 3,0 - 7,0 | 15,0 | 22 | 32,2 | BSPA-11R | BSPA-01R | BSPA-21R |
|---|---|---|---|---|---|---|---|
| 5,0 - 10,0 | 15,0 | 22 | 32,2 | BSPA-11 | BSPA-01 | BSPA-21 | |
| NPT 1/2" | 5,0 - 9,0 | 15,0 | 24 | 32,4 | BSPB-12R | BSPB-02R | BSPB-22R |
| 6,0 - 12,0 | 15,0 | 24 | 32,4 | BSPB-12 | BSPB-02 | BSPB-22 | |
| 7,0 - 12,0 | 15,0 | 27 | 31,9 | BSPC-12R | BSPC-02R | BSPC-22R | |
| 10,0 - 14,0 | 15,0 | 27 | 31,9 | BSPC-12 | BSPC-02 | BSPC-22 | |
| NPT 3/4" | 9,0 - 16,0 | 15,0 | 33 | 38,4 | BSPD-13R | BSPD-03R | BSPD-23R |
| 13,0 - 18,0 | 15,0 | 33 | 38,4 | BSPD-13 | BSPD-03 | BSPD-23 | |
| NPT 1" | 12,0 - 20,0 | 18,0 | 42 | 43,3 | BSP-14R | BSP-04R | BSP-24R |
| 18,0 - 25,0 | 18,0 | 42 | 43,3 | BSP-14 | BSP-04 | BSP-24 | |
Velikosti vývodek s G závitem
| Velikost | Upínací rozsah Ø [mm] |
Délka závitu TL [mm] |
Velikost SW Cap [mm] |
Výška H [mm] |
Objednací čísla | ||
| RAL 7035 světle šedá |
RAL 7001 šedá |
RAL 9005 černá |
|||||
| G 1/4" | 2,0 - 5,0 | 10,0 | 15 | 25,3 | BPF-1SR | BPF-0SR | BPF-2SR |
|---|---|---|---|---|---|---|---|
| 3,0 - 6,5 | 10,0 | 15 | 25,3 | BPF-1S | BPF-0S | BPF-2S | |
| G 3/8" | 3,0 - 7,0 | 11,0 | 22 | 32,2 | BPF-11R | BPF-01R | BPF-21R |
| 5,0 - 10,0 | 11,0 | 22 | 32,2 | BPF-11 | BPF-01 | BPF-21 | |
| G 1/2" | 5,0 - 9,0 | 10,0 | 24 | 32,4 | BPF-12R | BPF-02R | BPF-22R |
| 6,0 - 12,0 | 10,0 | 24 | 32,4 | BPF-12 | BPF-02 | BPF-22 | |
| 7,0 - 12,0 | 11,0 | 27 | 31,9 | BPF-13R | BPF-03R | BPF-23R | |
| 10,0 - 14,0 | 11,0 | 27 | 31,9 | BPF-13 | BPF-03 | BPF-23 | |
| G 3/4" | 9,0 - 16,0 | 12,0 | 33 | 38,4 | BPF-14R | BPF-04R | BPF-24R |
| 13,0 - 18,0 | 12,0 | 33 | 38,4 | BPF-14 | BPF-04 | BPF-24 | |
| G 1" | 12,0 - 20,0 | 13,0 | 42 | 43,3 | BPF-15R | BPF-05R | BPF-25R |
| 18,0 - 25,0 | 13,0 | 42 | 43,3 | BPF-15 | BPF-05 | BPF-25 | |
Technické údaje
Parametry
| Základní rozdělení | Kabelové vývodky pro průmysl |
|---|---|
| Příslušenství |  Ne |
| Materiál | Plast |
