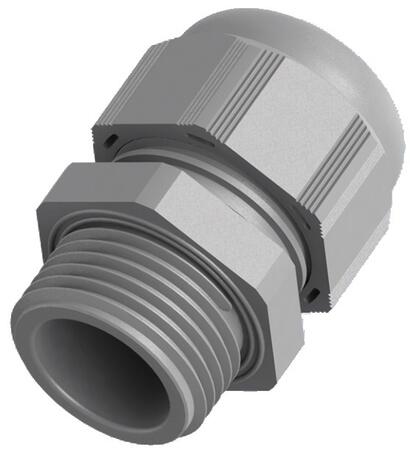

Plastová kabelová vývodka s metrickým závitem
Plastové kabelové vývodky zajišťují bezpečné upevnění kabelů a vodičů v elektrických skříních. Vývodky jsou s metrickým závitem o velikostech M12x1,5 až M75x2,0.
Dostupnost: Skladem v GHV
Vybrat variantu (9)
Dotaz na produktPorovnat
Patrik Popela
Technicko-obchodní specialista na topení, ventilace a regulace STEGO, COSMOTEC, chladicích zařízení PELTIER a spínacích prvků SCHLEGEL.
Varianty k produktu Plastová kabelová vývodka s metrickým závitem (9)
Plastová kabelová vývodka
Plastová kabelová vývodka, M12x1,5, RAL 7035Velikost: M12x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 3,0 - 6,5 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Upínací rozsah / průměr / objem: 3,0 - 6,5 mm;
Materiál: Polyamid (PA6); Balení: 100 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M20x1,5, RAL 7035Velikost: M20x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 6,0 - 12,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M20x1,5, RAL 7035Velikost: M20x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 10,0 - 14,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 10,0 - 14,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M25x1,5, RAL 7035Velikost: M25x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 13,0 - 18,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Upínací rozsah / průměr / objem: 13,0 - 18,0 mm;
Materiál: Polyamid (PA6); Balení: 25 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M32x1,5, RAL 7035Velikost: M32x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 18,0 - 25,0 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Upínací rozsah / průměr / objem: 18,0 - 25,0 mm;
Materiál: Polyamid (PA6); Balení: 20 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M40x1,5, RAL 7035Velikost: M40x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 22,0 - 32,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 22,0 - 32,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M50x1,5, RAL 7035Velikost: M50x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 30,0 - 38,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 30,0 - 38,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M63x1,5, RAL 7035Velikost: M63x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 34,0 - 44,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Upínací rozsah / průměr / objem: 34,0 - 44,0 mm;
Materiál: Polyamid (PA6); Balení: 10 ks
Plastová kabelová vývodka
Plastová kabelová vývodka, M16x1,5, RAL 7035Velikost: M16x1,5; Provedení / barva: RAL 7035;
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Upínací rozsah / průměr / objem: 5,0 - 10,0 mm;
Materiál: Polyamid (PA6); Balení: 50 ks
Popis výrobku
Kabelové vývodky s metrickým závitem jsou určeny pro upevnění kabelů a vodičů s nutnosti utažení maticí.
Dostupné jsou ve velikostech M12, M16, M20, M25, M32, M40, M50, M63 a M75.
Výhody
- Vysoký stupeň krytí IP66/IP68
- Široký upínací rozsah
- Výběr z více druhů barev
- Možnost výměny vnitřní vložky
- Jednoduchá instalace a demontáž
Rozšířené informace
Obecné technické údaje
| Materiál | polyamid 6 (PA6) |
|---|---|
| Těsnící kroužek | chloroplen CR |
| Montážní poloha | variabilní |
| Typ závitu | metrický dle EN 60423 |
| Odolnost proti ohni | V2 - dle UL94 |
| Stupeň krytí | IP66 / IP68 - 5 bar po dobu 30 min. |
| Pracovní teplota | trvale: -20 až +100 °C špičkově: -30 až +150 °C |
| Barvy na poptávku | RAL 5015 (modrá) RAL 9003 (bílá) RAL 3020 (červená) |
| Schválení |
VDE File no. 134171 dle DIN EN 62444 |
| Příslušenství (zvlášť objednat) | - Matice bez límce - pro utažení vývodky - Matice s límcem - pro utažení vývodky - Vložky s více kruhovými otvroy - Vložky s plochým otvorem - Zaslepovací hříbky - pro zaslepení vývodky |
| Schválení nepokrývají všechny barvy nebo velikosti. | |
Rozměry vývodky s metrickým závitem
Kompletní rozměry kabelové vývodky si lze stáhnout v katalogovém listě, který naleznete v sekci "Ke stažení".
