C.A 6163 - Tester elektrických částí strojních zařízení

Popis výrobku

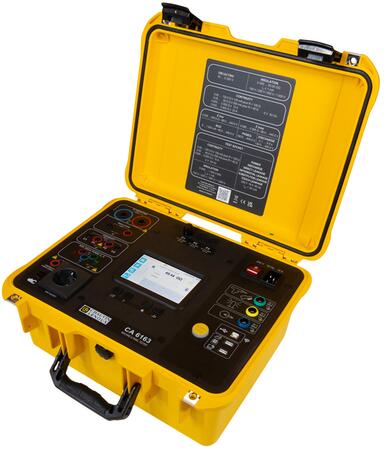

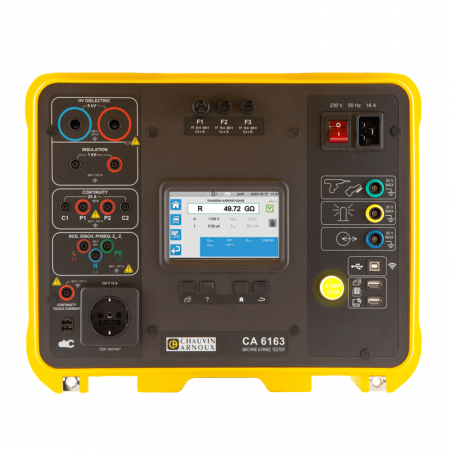

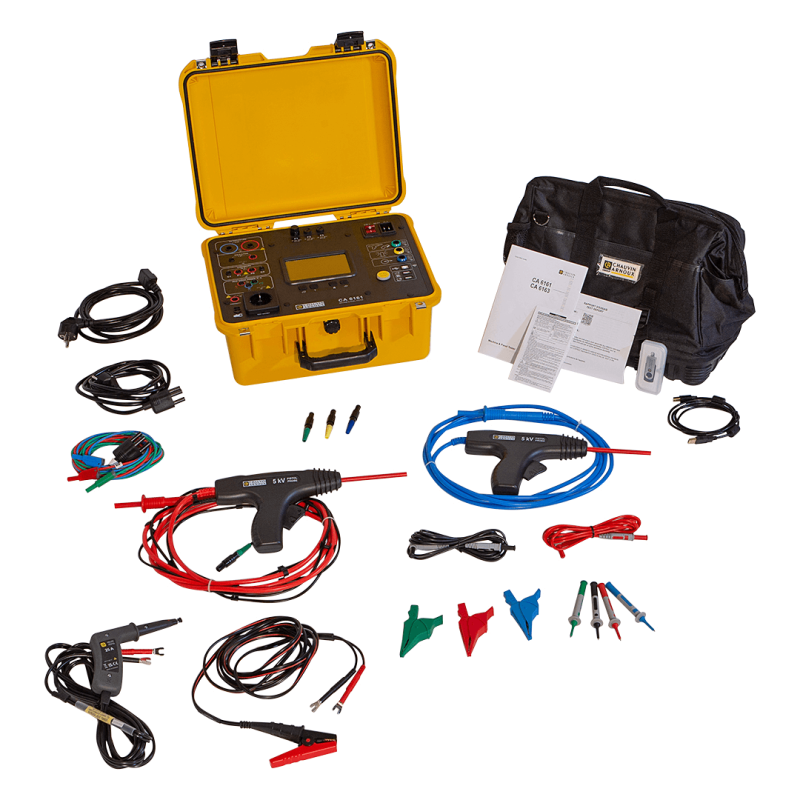

Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů Chauvin Arnoux C.A 6163

Multifunkční tester C.A 6163 je určen k provedení všech testů souvisejících s elektrickou bezpečností u ručního nářadí a spotřebičů, strojů, strojního zařízení a rozváděčů. Je ideální pro elektrickou kontrolu a certifikaci zařízení na konci výrobních linek, periodické revize zařízení nebo pro jejich pravidelnou údržbu.

Testy dle standardů

• Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem:
  • ČSN EN 60204-1 - Bezpečnost strojních zařízení. Elektrická zařízení pracovních strojů. Část 1: Všeobecné požadavky
  • ČSN EN 61439-1 - Rozváděče nízkého napětí - Část 1: Typově zkoušené a částečně typově zkoušené rozváděče
  • ČSN EN 60335-1 - Bezpečnost elektrických spotřebičů pro domácnost a podobné účely. Část 1: Všeobecné požadavky
  • ČSN EN 62368-1 - Zařízení audio/video, informační a komunikační technologie - Část 1: Bezpečnostní požadavky
  • ČSN EN 60598-1 - Svítidla. Část 1: Všeobecné požadavky a zkoušky
  • ČSN EN 60974-4 - Zařízení pro obloukové svařování - Část 4: Kontrola a zkoušení svařovacích zařízení v provozu
  • ČSN EN 50699 - Opakované zkoušky elektrických spotřebičů
  • ČSN EN 50678 - Obecný postup pro ověřování účinnosti ochranných opatření elektrických spotřebičů po opravě

  Parametry a funkce

• Vysokonapěťový test přiloženým AC napětím 40 - 5350 V_AC s funkcí RAMP (postupný nárůst)

• Měření izolace až do 50 GΩ (1 GΩ zásuvka) testovacím napětím 100 V, 250 V, 500 V a 1000 V
• Test propojení proudem 100mA, 200mA, 10A a 25A s rozlišením až 1 mΩ (Kelvinovo 4P zapojení) a funkcí časovače
• Měření rozdílového, náhradního, a dotykového unikajícího proudu, přímé měření proudu PE vodičem. Měření na testovací zásuvce i externím klešťovým převodníkem (volitelné příslušenství)

• Měření impedance smyčky bez vybavení chrániče s rozlišením až 0,01 Ω a měřením indukčnosti. Zkratový proud až 12 kA
• Měření impedance smyčky vysokým proudem s rozlišením až 0,001 Ω a měřením indukčnosti. Zkratový proud až 20 kA
• Integrovaná tabulka pojistek s automatickým vyhodnocením
• Měření chráničů RCD & PRCD typu AC, A, F, B, B+; G, S s proudy 10 / 30 / 100 / 300 / 500 / 1 000 mA a variabilně Var (6 – 1 000 mA)

• Pulzní test chráničů x0,5; x1; x2, x4; x5; x 10(DC) I∆n
• Měření doby vybíjení 34, 60 a 120 V v rozsahu 0,1 až 9,9 s
• Měření výkonových parametrů na testovací zásuvce U, I, P, S, f, cos ϕ, PF, THD U, THD I
• Měření výkonových parametrů pomocí klešťového převodníku U, I, P, S, f, cos ϕ, PF, THD U, THD I (volitelné příslušenství)
• Test sledu fází
• Měření proudu pomocí převodníku (volitelné příslušenství)
• Záznam vizuální kontroly

Měření, analýza, ovládání

• Ovládání pomocí jednoduchých ikon a 4 základních tlačítek
• Obrazovka nápovědy s grafickým schématem připojení
• Použití a správa uživatelských profilů a jejich kompletních konfiguračních sad
• Vytváření AUTO-SCRIPTů a jejich přenos do měřicího přístroje
• Vytváření přizpůsobených ikon příkazů a jejich přenos do měřicích přístrojů
• Režim okamžitého zobrazení výsledků testů na vzdáleném zřízení
• Vyhledávání a zobrazování zkušebních dat uložených v přístroji

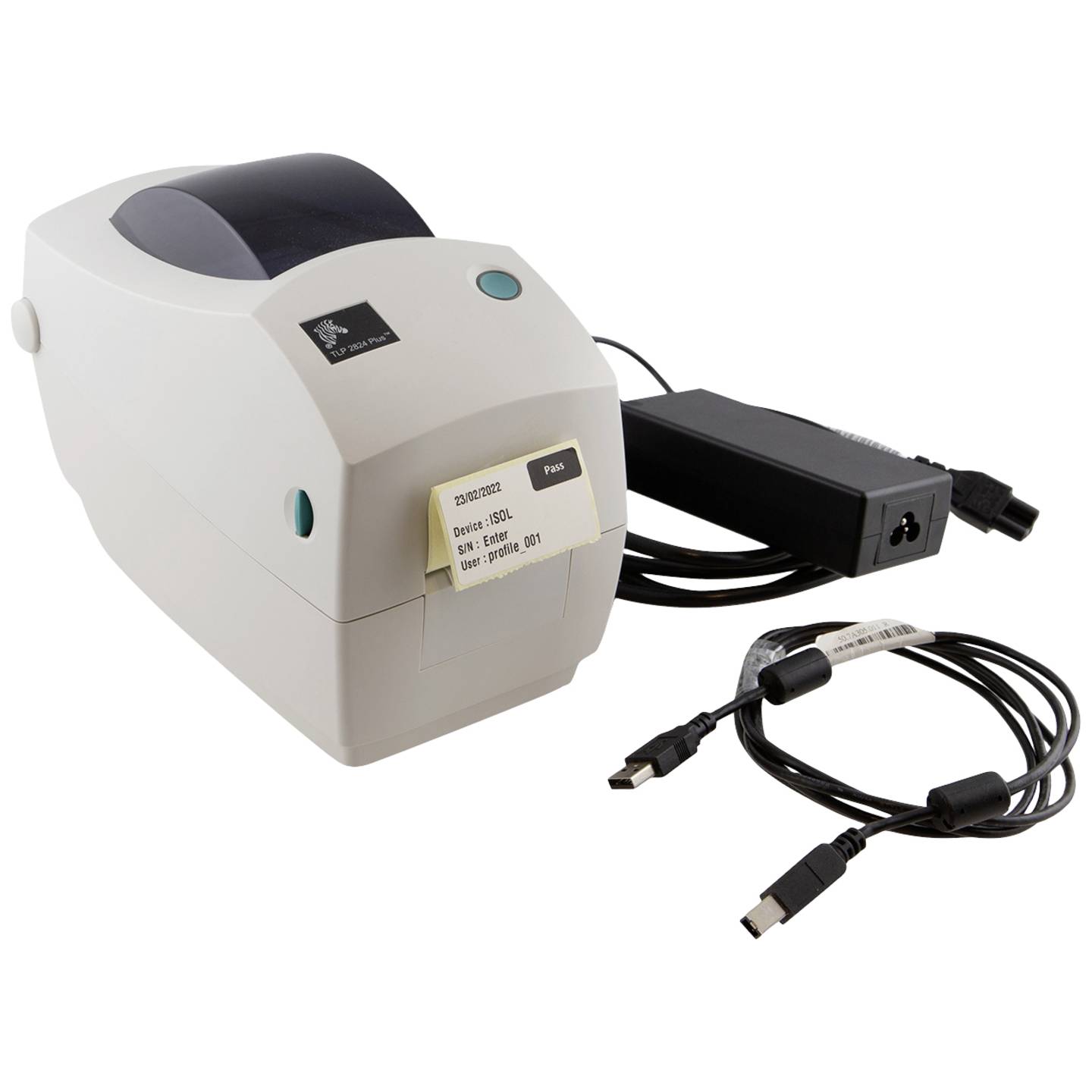

• Generování a tisk zkušebních protokolů

 Komunikace, rozhraní a ukládání dat

Napájení, provozní podmínky, konstrukce, záruka

• Displej barevný dotykový 800 x 320, 5" LCD obrazovka
• Provoz na síťové napájení 230 V

• Robustní konstrukce, ergonomický design
• Vysoký stupeň krytí IP64 při uzavřeném kufru, IP40 při otevřeném kufru

• Bezpečnostní kategorie až 600 V / CAT III (dle typu testu)
• Mechanická odolnost na pád z 0,5 m
• Provozní teplota 0 až 45 °C

• Skladovací teplota -30 až 60 °C
• Rozměry: 40,7 cm × 34,1 cm × 20,5 cm
• Hmotnost: cca 16 kg přístroj, 5,5 kg příslušenství

• Záruka na hlavní přístroj: 24 měsíců

Služby k dodávanému přístroji

• Konzultace vhodnosti jednotlivých typů s doporučením
• Poradenství se softwarem přístroje (pokud je součástí dodávky)
• Prodejní i poprodejní podpora
• Zajištění záručního i pozáručního servisu
• Zajištění pravidelných kalibrací
