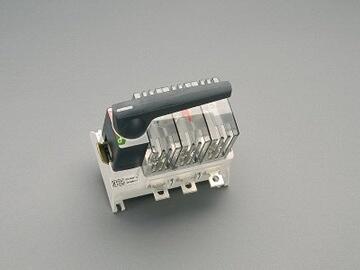

Odpínače s pojistkami CAPUS

Pojistkový odpínač CAPUS typu LTS-F s velikostí pojistek 00 až 3 a odpínače typu LTS splňují požadavky na dvojité přerušení hlavních kontaktů, viditelné oddělovací úseky, v případě typu LTS-F nabízí beznapěťovou výměnu pojistek a monitor polohy sepnutí odpínače.
Dostupnost: Na dotaz
Vybrat variantu (16)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Odpínače s pojistkami CAPUS (16)

CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x160A
3-pólový; připojení: šroub M8; velikost pojistek: NH 00; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33337.000
EAN: 4021267333379
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x250A
3-pólový; připojení: šroub M10; velikost pojistek: NH 1; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33338.000
EAN: 4021267333386
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x400A
3-pólový; připojení: šroub M10; velikost pojistek: NH 2; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33339.000
EAN: 4021267333393
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x630A
3-pólový; připojení: šroub M12; velikost pojistek: NH 3; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33340.000
EAN: 4021267333409
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x160A
3-pólový; připojení: šroub M8; velikost pojistek: NH 00; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33359.000
EAN: 4021267333591
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x250A
3-pólový; připojení: šroub M10; velikost pojistek: NH 1; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33360.000
EAN: 4021267333607
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x400A
3-pólový; připojení: šroub M10; velikost pojistek: NH 2; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33361.000
EAN: 4021267333614
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel- pojistkový odpínač
Pojistkový odpínač
CAPUS 3x630A
3-pólový; připojení: šroub M12; velikost pojistek: NH 3; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33362.000
EAN: 4021267333621
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS 3x250A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x250A
3-pólový; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23A, - 23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33333.000
EAN: 4021267333331
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS 3x400A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x400A
3-pólový; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33334.000
EAN: 4021267333348
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS 3x630A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x630A
3-pólový; připojení: šroub M10; jmenovitý proud: 630A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33335.000
EAN: 4021267333355
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS 3x800A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x800A
3-pólový; připojení: šroub M12; jmenovitý proud: 800A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33336.000
EAN: 4021267333362
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33355
Odpínač 250A-800A
CAPUS 3x250A
3-pólový; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23A, -23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33355.000
EAN: 4021267333553
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33355
Odpínač 250A-800A
CAPUS 3x400A
3-pólový; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33356.000
EAN: 4021267333560
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33355
Odpínač 250A-800A
CAPUS 3x630A
3-pólový; připojení: šroub M10; jmenovitý proud: 630A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33357.000
EAN: 4021267333577
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33355
Odpínač 250A-800A
CAPUS 3x800A
3-pólový; připojení: šroub M12; jmenovitý proud: 800A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33358.000
EAN: 4021267333584
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

CAPUS Panel - pojistkové odpínače a odpínače

Při výběru odpínačů je nutno, kromě základního parametru, kterým je jmenovitý pracovní proud, přihlednout k dalším podmínkám, které vyžaduje Vaše řešení:
• podmínky užití (četnost spínání / odpínání, všeobecná úroveň instalace, úroveň rozhraní, typ spínaného obvodu / zátěže)
• požadavky norem a funkční specifika pojistek (UL...)
• požadavky na způsob ovládání (ruční, automatické / dálkové...)
• požadavky na způsob instalace (na dveře, na zadní stěnu rozváděče...)
Konečný výběr vždy bude záležet na rozhodnutí uživatele (zákazníka), neboť jenom on je schopen vyhodnotit specifika svého řešení. Níže uvedené parametry mohou při výberu pomoci:

  • Dvojité přerušení hlavních kontaktů
  • Viditelné oddělovací úseky
  • Uživatelsky nezávislé přepínání
  • Beznapěťová výměna pojistek
  • Manuální ovládání
  • Monitor polohy sepnutí odpínače

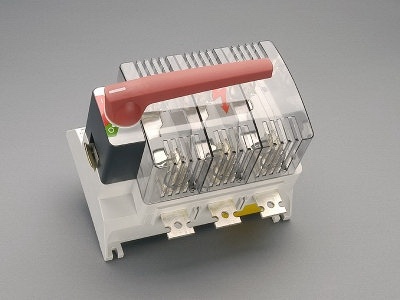

Pojistkový odpínač typ LTS-F

  • Pro pojistky NH 00 - 3
  • 3-pólový
  • Jmenovitý proud: od 160A do 630A
  • Jmenovité napětí: 690V AC
  • Pojistky a kryty přípojného prostoru nejsou součástí dodávky

Odpínač typ LTS

  • Bez pojistek - pohyblivá lišta z postříbřenými kontakty (mechanicky spojena s rukojetí)
  • 3-pólový
  • Jmenovitý proud: od 250A do 800A
  • Jmenovité napětí: 500V AC
  • Pojistky a kryty přípojného prostoru nejsou součástí dodávky

Rozšířené informace

CAPUS Panel

Pojistkový odpínač typ LTS-F

Obj. čísloProvedení - s otočnou rukojetíJm. proud [A]Připojení

Velikost pojistky

33337.000 černošedá rukojeť 160 šroub M8 NH 00
33338.000 černošedá rukojeť 250 šroub M10 NH 1
33339.000 černošedá rukojeť 400 šroub M10 NH 2
33340.000 černošedá rukojeť 630  šroub M12 NH 3
33359.000 červená rukojeť 160 šroub M8 NH 00
33360.000  červená rukojeť 250 šroub M10 NH 1
33361.000 červená rukojeť 400 šroub M10 NH 2
33362.000 červená rukojeť 630 šroub M12 NH 3
Jmenovité napětí 690V AC
Montáž na panel

Odpínač typ LTS

Obj. čísloProvedení - s otočnou rukojetíJm. proud [A]Připojení

Velikost pojistky

33333.000 černošedá rukojeť 250 šroub M10  -
33334.000 černošedá rukojeť 400 šroub M10  -
33335.000 černošedá rukojeť 630 šroub M10  -
33336.000 černošedá rukojeť 800 šroub M12  -
33355.000 červená rukojeť 250 šroub M10  -
33356.000  červená rukojeť 400 šroub M10  -
33357.000 červená rukojeť 630 šroub M10  -
33358.000 červená rukojeť 800 šroub M12  -
Jmenovité napětí 500V AC
Montáž na panel

Volitelné příslušenství

Obj. čísloProvedeníPoužitelné proBarva / připojení
33350.000 Kryt prostoru svorek k zakrytí všech připojení - přípojů, nasaditelné shora i zdola LTS-250, LTS-F 160 Barva: černošedá
33351.000 Kryt prostoru svorek k zakrytí všech připojení - přípojů, nasaditelné shora i zdola LTS-400/630, LTS-F 250/400 Barva: černošedá
33352.000 Kryt prostoru svorek k zakrytí všech připojení - přípojů, nasaditelné shora i zdola LTS-800, LTS-F 630 Barva: černošedá
33347.000 Monitor polohy sepnutí odpínače, 1 NC + 1 NO, ploché konektory 6,3 x 0,8 LTS, LTS-F

-

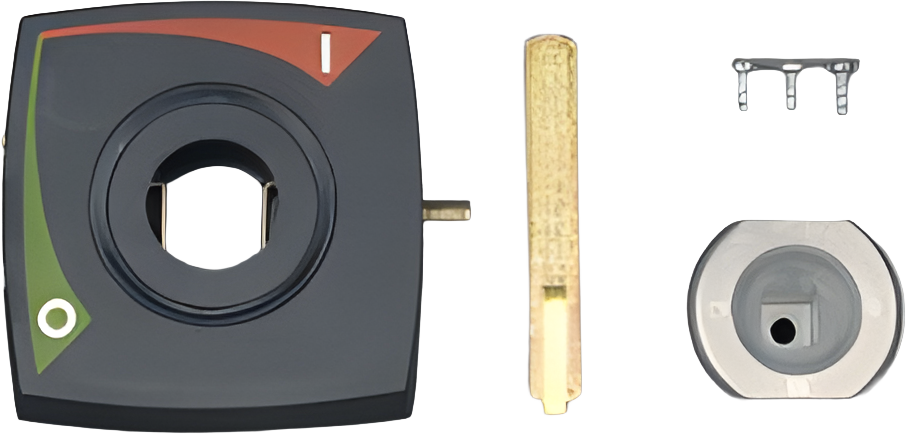

33342.000 Kryt bez zámku, včetně příslušenství pro montáž LTS-250/400/630, LTS-F 160/250/400 Barva: černošedá
33343.000 Kryt bez zámku, včetně příslušenství pro montáž LTS-800, LTS-F 630 Barva: černošedá

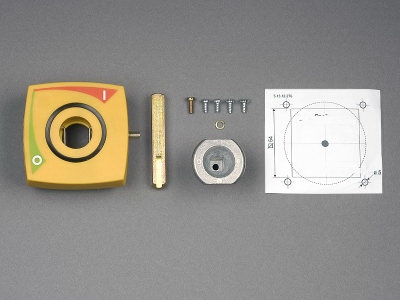

33345.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-250/400/630, LTS-F 160/250/400 Barva: černošedá
33346.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-800, LTS-F 630 Barva: černošedá
33348.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-250/400/630, LTS-F 160/250/400 Barva: červenožlutá
33349.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-800, LTS-F 630 Barva: červenožlutá
33246.000 Prodlužovací ovládací hřídel o délce 300 mm LTS-250/400/630, LTS-F 160/250/400

-

33283.000 Prodlužovací ovládací hřídel o délce 300 mm LTS-800, LTS-F 630 -
33380.000 Prodlužovací ovládací hřídel o délce 550 mm LTS-250/400/630, LTS-F 160/250/400 -
33381.000 Prodlužovací ovládací hřídel o délce 550 mm LTS-800, LTS-F 630 -
33363.000 Třmenová svorka pro měděné vodiče LTS-F 160 Připojení: 2,5 - 70 mm2, 12 x 10 mm
33364.000 Třmenová svorka pro měděné vodiče LTS 250 Připojení: 14 x 9 mm
33163.000 Třmenová svorka pro měděné vodiče QCB-NH1, QCS-NH1, LTS-F 250, LTS 400 Připojení: 70 - 150 mm2, 18 x 2 - 14 mm
33164.000  Třmenová svorka pro měděné vodiče QCB-NH2, LTS-F 400, LTS 630 Připojení: 120 - 240 mm2, 21 x 1 - 14 mm
33165.000 Třmenová svorka pro měděné vodiče QCB-NH3, LTS-F 630, LTS 800 Připojení: 150 - 300 mm2, 25 x 1 - 13 mm
33365.000 Prizmová svorka pro měděné a hliníkové vodiče* LTS-F 250 Připojení: 70 - 120 mm2
33366.000  Prizmová svorka pro měděné a hliníkové vodiče* LTS-F 250, LTS 400 Připojení: 70 - 150 mm2
33367.000 Prizmová svorka pro měděné a hliníkové vodiče* LTS-F 400, LTS 630 Připojení: 120 - 240 mm2
* Při použití hliníkových vodičů je třeba dodržovat pokyny k údržbě (viz kapitola Manual 8.2)
