CAPUS - odpínače, odpínače s pojistkami a přepínače

Datum: 01.02.2019
Wöhner nabízí více než 2400 různých výrobků. Struktura jejich pojmenování se skládá z kombinace základních názvů systémů a výrobků. Jednotlivé výrobky mohou být použity pro jeden nebo více systémů.

Pod marketingovým názvem CAPUS se skrývá pojistkový odpínač typu LTS-F s velikostí pojistek 00 až 3 a odpínač typu LTS, dále pak odpínač pro výkonové aplikace na jmenovité proudy do 3150A a výkonový přepínač do 1000A.

Při výběru pojistkových odpínačů / odpínačů / přepínačů je nutno, kromě základního parametru, kterým je jmenovitý pracovní proud, přihlédnout také k dalším podmínkám, které vyžaduje zákaznické řešení:

1) Podmínky užití (četnost spínání / odpínání, všeobecná úroveň instalace, úroveň rozhraní, typ spínaného obvodu / zátěže)

2) Požadavky norem a funkční specifikace pojistek (UL...)

3) Požadavky na způsob ovládání (ruční, automatické / dálkové...)

4) Požadavky na způsob instalace (na dveře, na zadní stěnu rozváděče...)



Konečný výběr vždy bude záležet na rozhodnutí uživatele (zákazníka), neboť jenom on je schopen vyhodnotit specifika svého řešení. Níže uvedené parametry mohou při výběru pomoci:

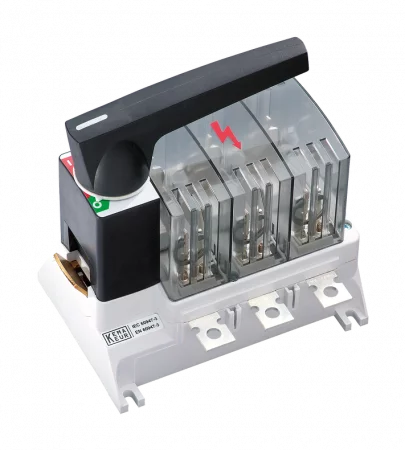

Pojistkový odpínač CAPUS typ LTS-F

  • Pro pojistky NH 00 - 3
  • 3-pólový
  • Jmenovitý proud: od 160A do 630A
  • Jmenovité napětí: 690V AC
  • Pojistky a kryty přípojného prostoru nejsou součástí dodávky

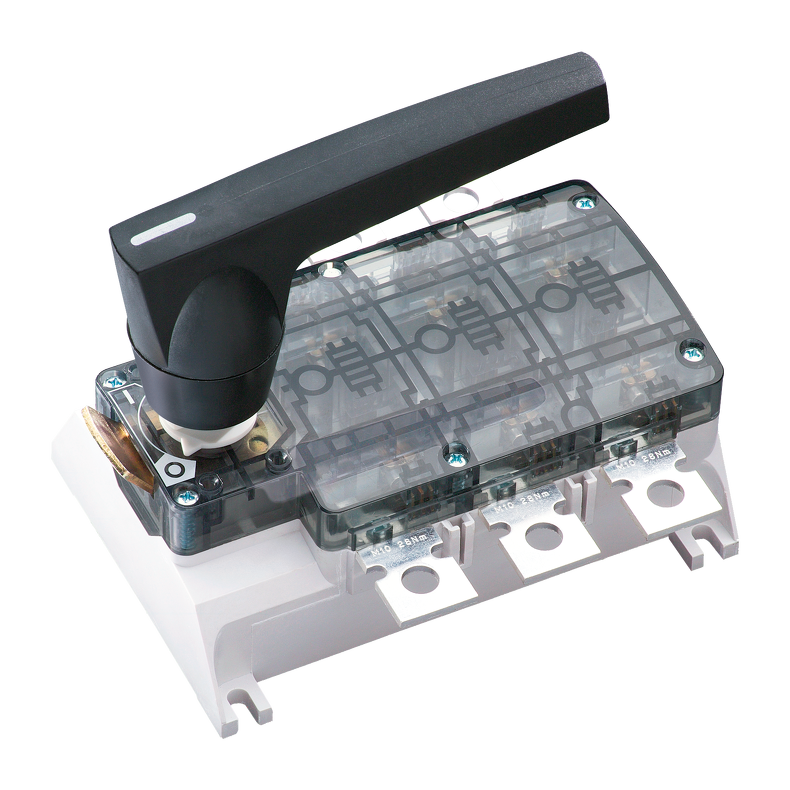

Odpínač CAPUS typ LTS

  • Bez pojistek - pohyblivá lišta z postříbřenými kontakty (mechanicky spojena s rukojetí)
  • 3-pólový
  • Jmenovitý proud: od 250A do 800A
  • Jmenovité napětí: 500V AC
  • Pojistky a kryty přípojného prostoru nejsou součástí dodávky

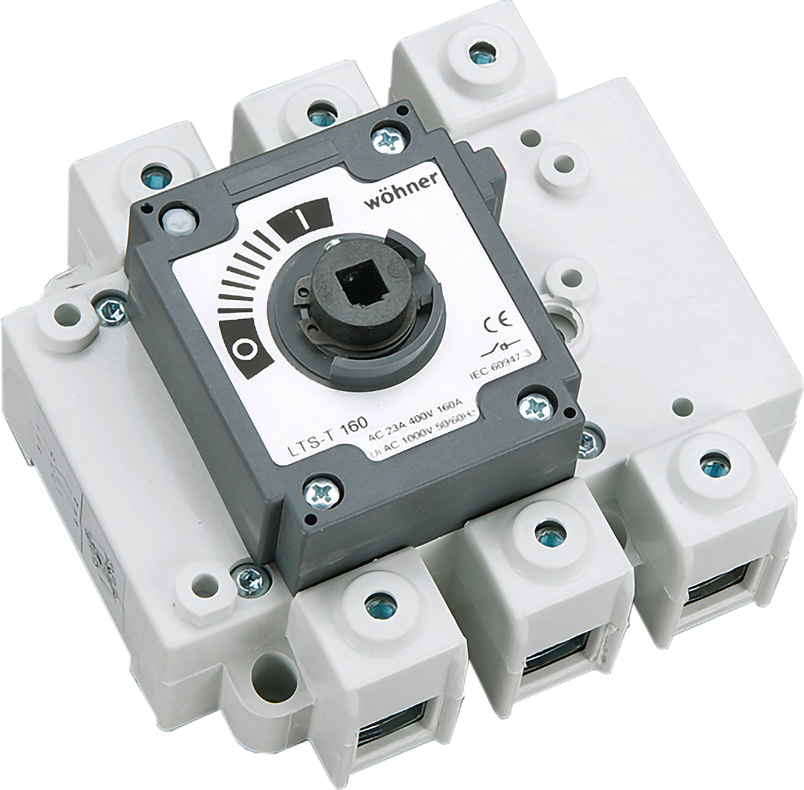

Odpínač CAPUS typ LTS-T

  • Možnost vizuální kontroly sepnutí / rozpojení
  • 3-polový nebo 3-p + N provedení
  • Kryty svorek, monitor polohy sepnutí odpínače
  • Bez otočné rukojeti
  • Jmenovitý proud: od 125A do 3150A
  • Jmenovité napětí: 690V nebo 400V AC
  • Zařízení je dodáváno bez rukojeti
  • Kryty přípojného prostoru nejsou součástí dodávky

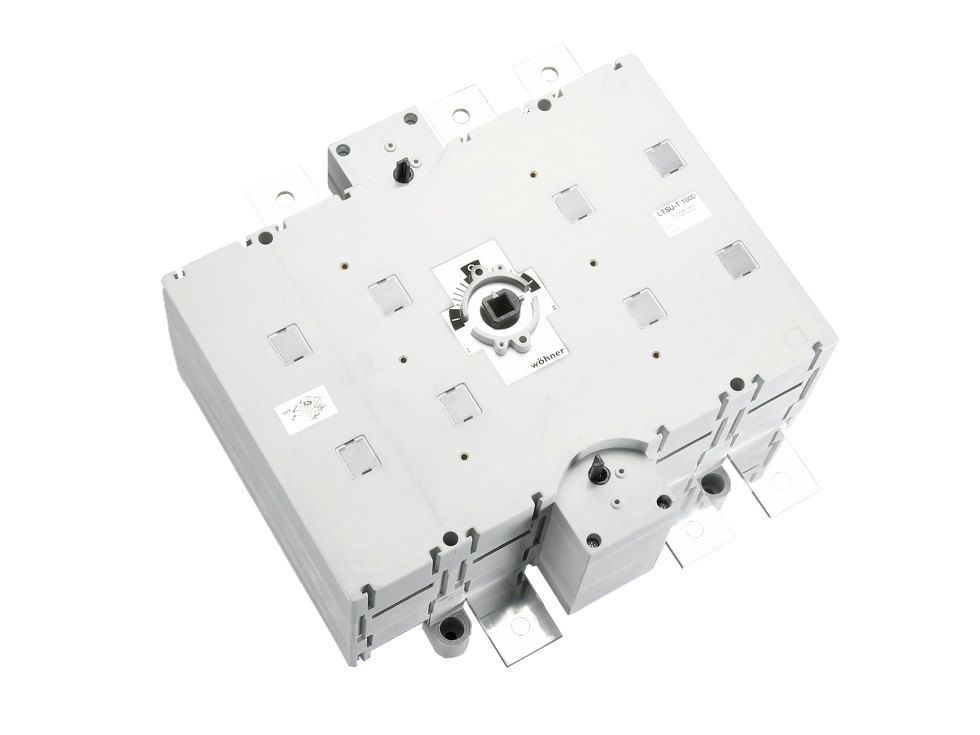

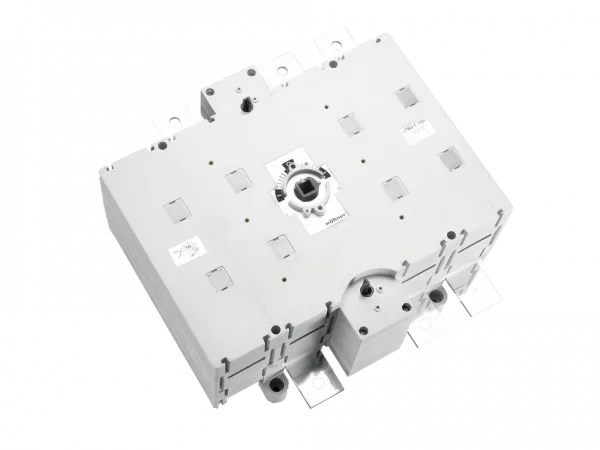

Přepínač CAPUS typ LTSU-T

  • Polohy I-0-II (v poloze 0 přívody vypnuté)
  • Montáž na desku pomocí šroubů M8, M10, M12 nebo M14
  • Vysoká elektrická a mechanická odolnost
  • 3-polový nebo 3-p + N provedení
  • Kryty svorek, monitor polohy sepnutí odpínače
  • Bez otočné rukojeti
  • Jmenovitý proud: od 125A do 1000A
  • Jmenovité napětí: 400V AC
  • Kryty přípojného prostoru nejsou součástí dodávky

Související produkty

33333.000 - CAPUS LTS - Pojistkový odpínač bez pojistek (lištový)
Varianty: 16
CAPUS
Pojistkový odpínač CAPUS typu LTS-F s velikostí pojistek 00 až 3 a odpínače typu LTS splňují požadavky na dvojité přerušení hlavních kontaktů, viditelné oddělovací úseky, v případě typu LTS-F nabízí beznapěťovou výměnu pojistek a monitor polohy sepnutí odpínače.
33455
CAPUS
Výkonový přepínač se jmenovitým proudem 125...800 A.
Archivní
Porovnání
Prodej ukončenDetail produktu
33426.000 - CAPUS LTS-T - Odpínač
Varianty: 27
CAPUS
Odpínače pro výkonové aplikace na jmenovité proudy 125 A...3150 A podle připojením rámový svorkou, šrouby M8, M10, M12 a M14.
Archivní
Porovnání
Prodej ukončenDetail produktu
