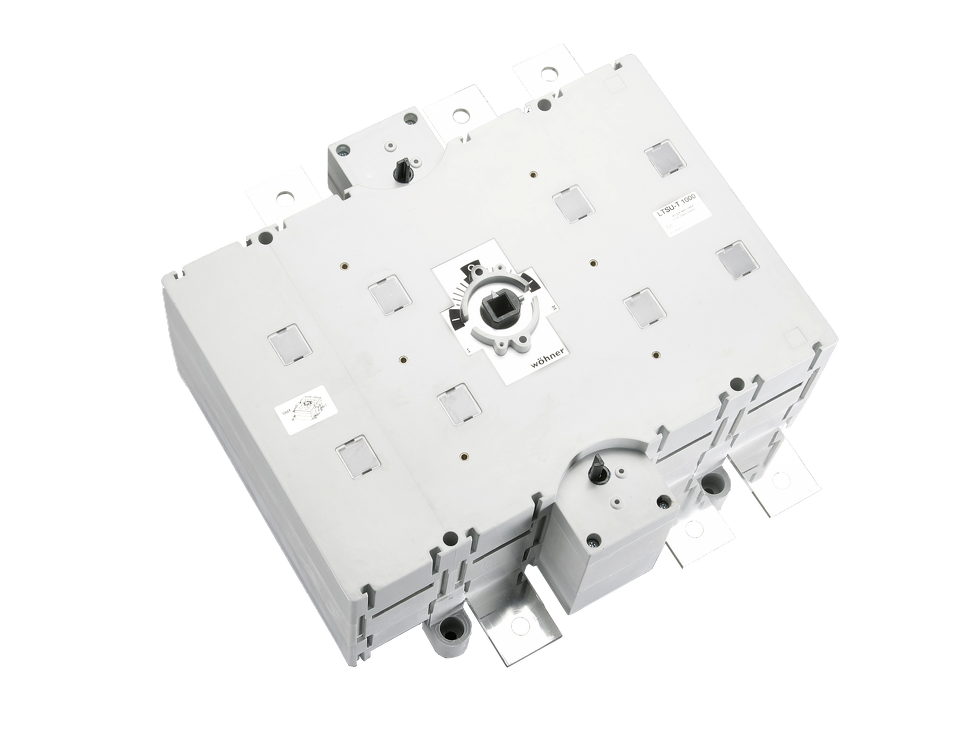

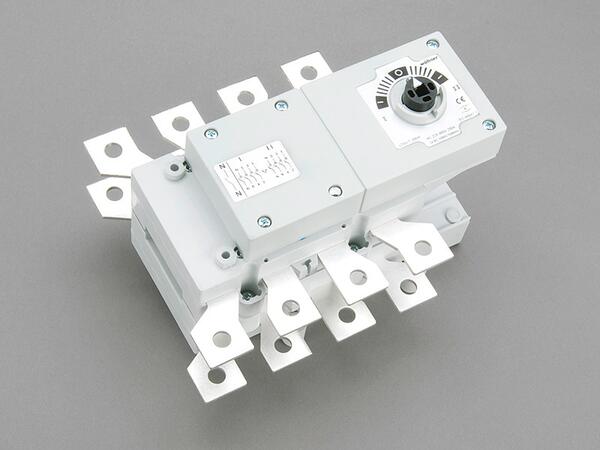

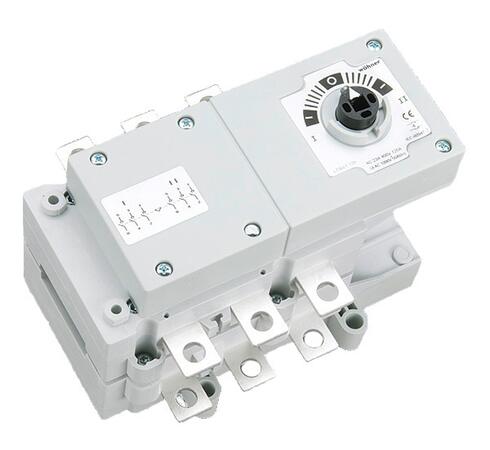

CAPUS - Přepínač do 1000 A

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Výkonový přepínač se jmenovitým proudem 125...800 A.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Nahrazeno produkty

CAPUS Panel BB32
Přepínač CAPUS Panel - 160 - 1600 A

Univerzální přepínače na montážní desku splňující standard IEC 60947-6 Ed. 03/2021. Pro jmenovité proudy 160 - 1600 A, 3-pólové nebo 3-pólové + N provedení. Zkratový proud až 100 kA.

Novinka

Varianty k produktu CAPUS - Přepínač do 1000 A (13)

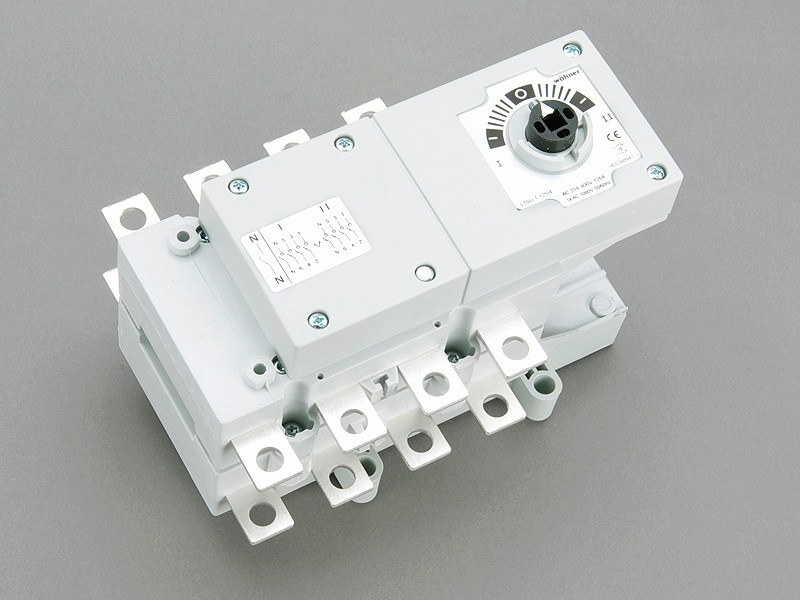

CAPUS 3x125A Výkonový přepínač
Výkonový přepínač
CAPUS 3x125A
3-pólový; připojení: šroub M8; jmenovitý proud: 125A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33455.000
EAN: 4021267334550
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33463.000 - CAPUS LTSU-T - Přepínač (I-O-II)
Výkonový přepínač
CAPUS 3x250A
3-pólový; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33458.000
EAN: 4021267334581
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33463.000 - CAPUS LTSU-T - Přepínač (I-O-II)
Výkonový přepínač
CAPUS 3x315A
3-pólový; připojení: šroub M10; jmenovitý proud: 315A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33459.000
EAN: 4021267334598
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33463.000 - CAPUS LTSU-T - Přepínač (I-O-II)
Výkonový přepínač
CAPUS 3x400A
3-pólový; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33460.000
EAN: 4021267334604
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33463.000 - CAPUS LTSU-T - Přepínač (I-O-II)
Výkonový přepínač
CAPUS 3x630A
3-pólový; připojení: šroub M12; jmenovitý proud: 630A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33461.000
EAN: 4021267334611
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33463.000 - CAPUS LTSU-T - Přepínač (I-O-II)
Výkonový přepínač
CAPUS 3x800A
3-pólový; připojení: šroub M12; jmenovitý proud: 800A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33462.000
EAN: 4021267334628
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33464
Výkonový přepínač
CAPUS 4x125A
4-pólový; připojení: šroub M8; jmenovitý proud: 125A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33464.000
EAN: 4021267334642
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33464
Výkonový přepínač
CAPUS 4x160A
4-pólový; připojení: šroub M8; jmenovitý proud: 160A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33465.000
EAN: 4021267334659
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33466
Výkonový přepínač
CAPUS 4x200A
4-pólový; připojení: šroub M10; jmenovitý proud: 200A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33466.000
EAN: 4021267334666
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33467
Výkonový přepínač

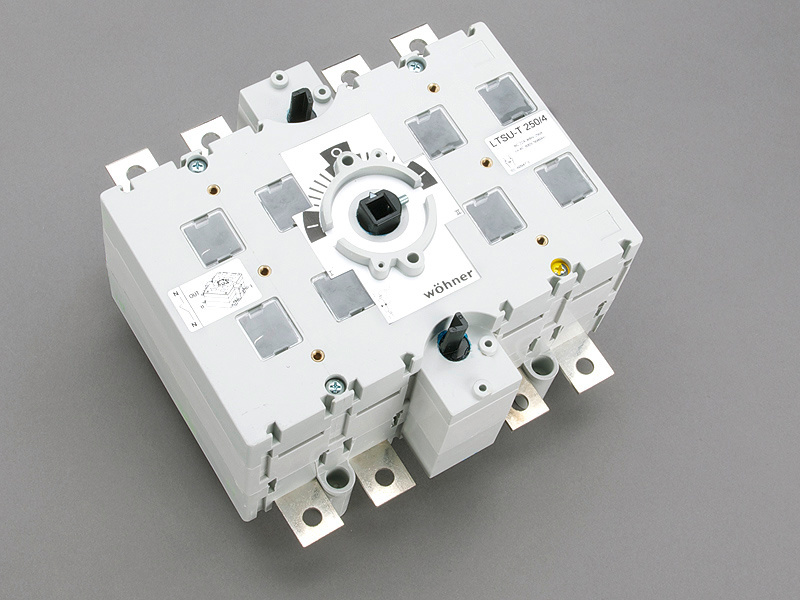

CAPUS 4x250A
4-pólový; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33467.000
EAN: 4021267334673
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33467
Výkonový přepínač
CAPUS 4x315A
4-pólový; připojení: šroub M10; jmenovitý proud: 315A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33468.000
EAN: 4021267334680
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33467
Výkonový přepínač
CAPUS 4x400A
4-pólový; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33469.000
EAN: 4021267334697
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33467
Výkonový přepínač
CAPUS 4x630A
4-pólový; připojení: šroub M12; jmenovitý proud: 630A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33470.000
EAN: 4021267334703
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

Volitelné příslušenství k CAPUS - Přepínač do 1000 A

33933
Příslušenství k odpínačům CAPUS

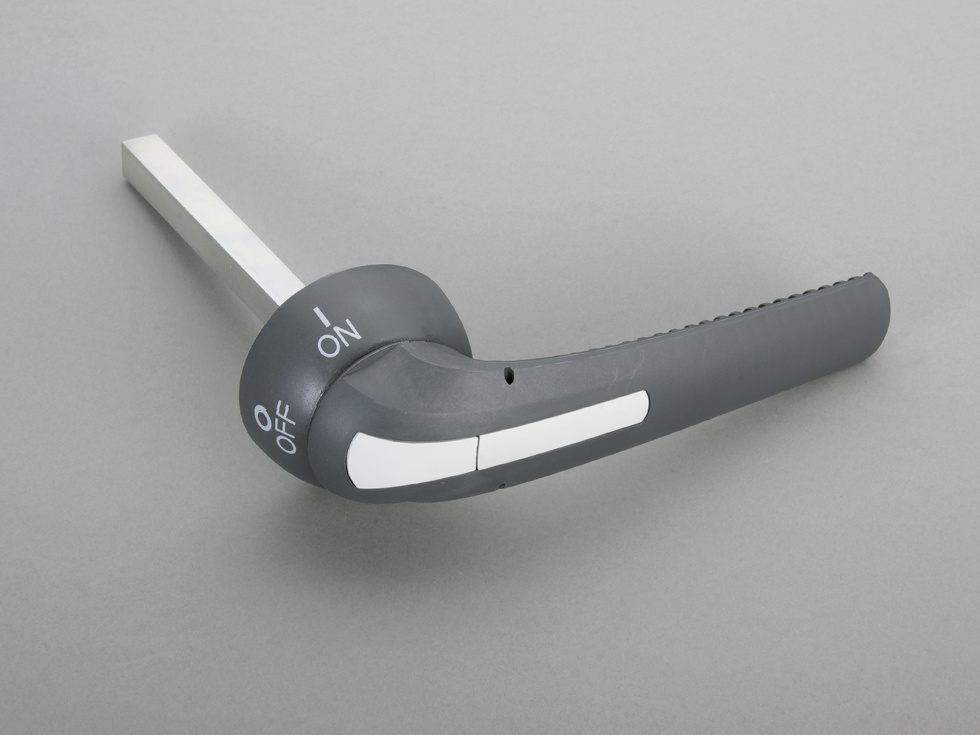

Otočná rukojeť pro montáž na dveře, černo-šedá
Dveřní páka pro odpínač typu LTSU-T 630, 800 (CAPUS odpínač do 3150A) s hřídelí; černo-šedá barva;
OBJ: 33933.000
EAN: 4021267339333
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33936
Příslušenství k odpínačům CAPUS

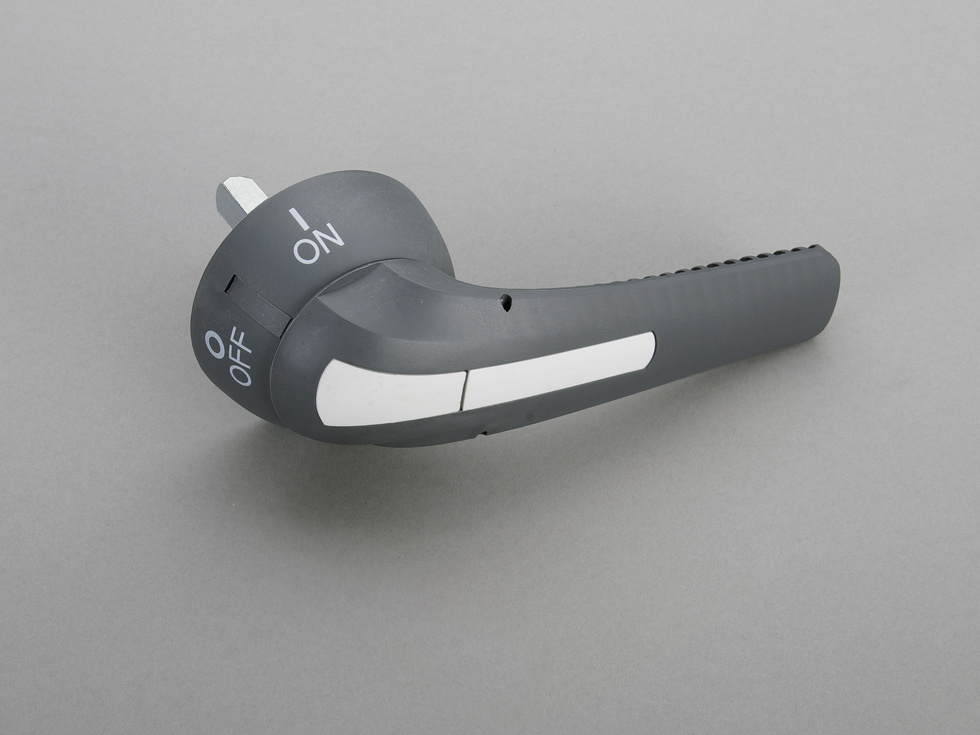

Otočná rukojeť napřímo, černo-šedá
Dveřní páka pro odpínač typu LTSU-T 250,400 (CAPUS odpínač do 3150A) s hřídelí; černo-šedá barva;
OBJ: 33936.000
EAN: 4021267339364
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

CAPUS Panel - přepínač

Přepínač typ LTSU-T

  • Polohy I-0-II (v poloze 0 přívody vypnuté)
  • Montáž na desku pomocí šroubů M8, M10, M12 nebo M14
  • Vysoká elektrická a mechanická odolnost
  • 3-polový nebo 3-p + N provedení
  • Kryty svorek, monitor polohy sepnutí odpínače
  • Bez otočné rukojeti
  • Jmenovitý proud: od 125A do 1000A
  • Jmenovité napětí: 400V AC
  • Kryty přípojného prostoru nejsou součástí dodávky

Rozšířené informace

CAPUS Panel - přepínač

Přepínač typ LTSU-T

Obj. čísloProvedení - bez otočné rukojetíJm. proud [A]Připojení
33455.000 3-pól   125 šroub M8
33464.000 3-pól + N   125 šroub M8
33465.000 3-pól + N   160 šroub M8
33466.000 3-pól + N   200 šroub M10
33458.000 3-pól   250 šroub M10
33467.000 3-pól + N   250 šroub M10
33459.000 3-pól   315 šroub M10
33468.000 3-pól + N   315 šroub M10
33460.000 3-pól   400 šroub M10
33469.000 3-pól + N    400 šroub M10
33461.000  3-pól   630 šroub M12
33470.000  3-pól + N    630 šroub M12
33462.000  3-pól   800 šroub M12
Jmenovité napětí 400V AC
Montáž na panel
* Nutný přemosťovací vodič; 6 nebo 8 připojení k dispozici

 Volitelné příslušenství

Obj. čísloProvedeníPoužitelné pro
33931.000



Otočná černošedá rukojeť pro montáž na dveře, s hřídelí

LTSU-T 125, 160, 200
33932.000 LTSU-T 250, 400
33933.000  LTSU-T 630, 800
33934.000  LTSU-T 1000
33935.000





Otočná černošedá rukojeť pro montáž napřímo

LTSU-T 125, 160, 200
33936.000  LTSU-T 250, 400
33937.000  LTSU-T 630, 800
33938.000  LTSU-T 1000
33963.000  Kryt svorek, průhledný,  3-pólový, pro vstup II



LTSU-T 200-400

33964.000  Kryt svorek, průhledný,  3-pólový, pro vstup I
33968.000  Kryt svorek, průhledný,  3-pólový, pro výstup
33967.000  Kryt svorek, průhledný,  4-pólový, pro vstup I a II  LTSU-T 250-400
33969.000  Kryt svorek, průhledný,  4-pólový, pro výstup
33946.000 Monitor polohy sepnutí odpínače, 1 NC + 1 NO, ploché konektory 6,3 x 0,8



LTS-T, LTSU-T

33947.000  Monitor polohy sepnutí odpínače, 2 NC + 2 NO, ploché konektory 6,3 x 0,8
33954.000 Prodlužovací ovládací hřídel, délka 250 mm  LTS-T 125-250, LTSU-T 125-200
33955.000 Prodlužovací ovládací hřídel, délka 376 mm  LTS-T 315/400, LTSU-T 250-400
33956.000 Prodlužovací ovládací hřídel, délka 345 mm  LTS-T 630/800
33957.000 Prodlužovací ovládací hřídel, délka 336 mm  LTS-T 1250, LTSU-T 630-1000
33958.000 Prodlužovací ovládací hřídel, délka 485 mm  LTS-T 1600/1800
33959.000 Prodlužovací ovládací hřídel, délka 387 mm  LTS-T 125-250, LTSU-T 125-200
33960.000 Prodlužovací ovládací hřídel, délka 536 mm  LTS-T 315/400
33961.000 Prodlužovací ovládací hřídel, délka 535 mm  LTS-T 630/800
33962.000 Prodlužovací ovládací hřídel, délka 635 mm  LTS-T 1600/1800
