Přepínač CAPUS Panel - 160 - 1600 A
Univerzální přepínače na montážní desku splňující standard IEC 60947-6 Ed. 03/2021. Pro jmenovité proudy 160 - 1600 A, 3-pólové nebo 3-pólové + N provedení. Zkratový proud až 100 kA.
od 5 856 Kč
Cena od 7 085,76 Kč s DPH
Dostupnost: Skladem v GHV
Vybrat variantu (14)
Dotaz na produktPorovnat
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA, AMS a přípojnicových systémů WÖHNER.
Varianty k produktu Přepínač CAPUS Panel - 160 - 1600 A (14)
Přepínač sítí

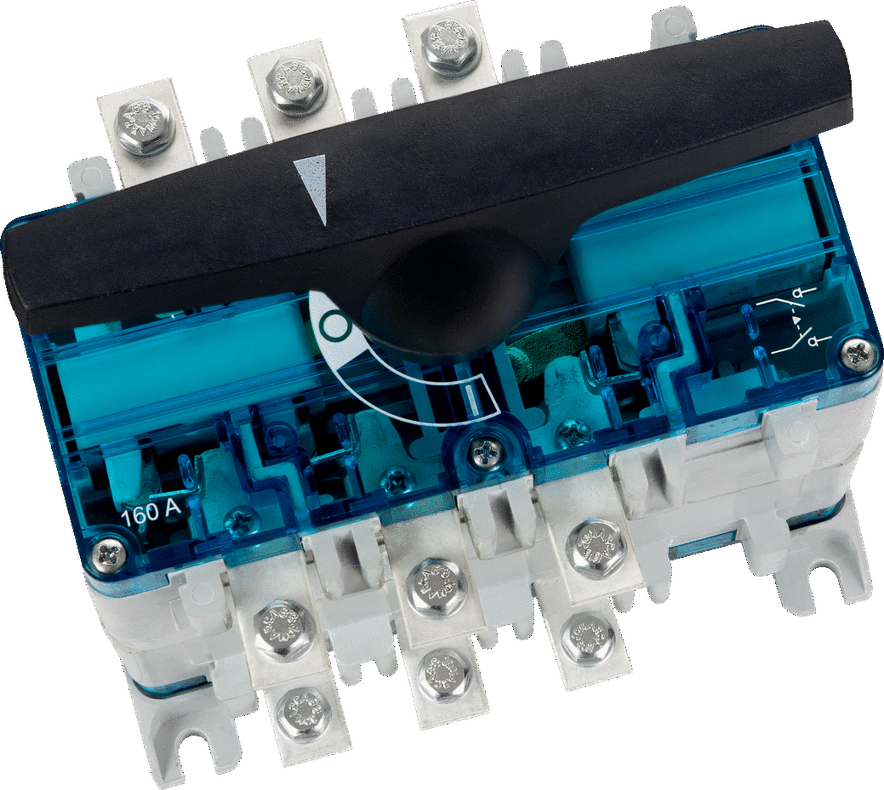

Přepínač sítí CAPUS, 3P, 160A3-pólový; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M6;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M6;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23101.000
EAN: 4021267231019
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
6 307 Kč
5 856 Kč/ks
7 085,76 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P+N, 400A3-pólový + N; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23124.000
EAN: 4021267231248
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
15 555 Kč
13 685 Kč/ks
16 558,85 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P, 1000A3-pólový; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
OBJ: 23106.000
EAN: 4021267231064
Záruka: 24 m.
Není skladem
Prověříme pro Vás
40 266 Kč/ks
48 721,86 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P, 1250A3-pólový; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M16;
rukojeť: grafitově šedá;
montáž: na montážní desku;
připojení: šroub M16;
rukojeť: grafitově šedá;
montáž: na montážní desku;
OBJ: 23107.000
EAN: 4021267231071
Záruka: 24 m.
Není skladem
Prověříme pro Vás
51 017 Kč/ks
61 730,57 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P, 1600A3-pólový; jmenovitý proud: 1600A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
OBJ: 23108.000
EAN: 4021267231088
Záruka: 24 m.
Není skladem
Prověříme pro Vás
57 701 Kč/ks
69 818,21 Kč s DPH
+-
Přepínač sítí

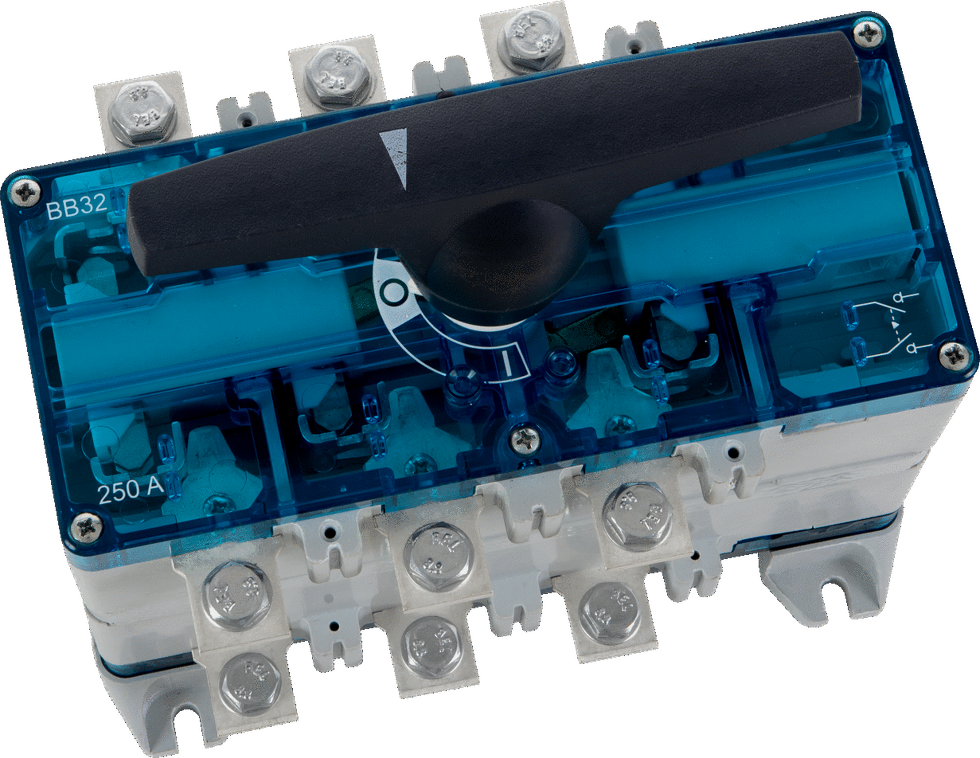

Přepínač sítí CAPUS, 3P, 250A3-pólový; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M8;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M8;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23103.000
EAN: 4021267231033
Záruka: 24 m.
Není skladem
na cestě 1 ks
10 876 Kč
9 167 Kč/ks
11 092,07 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P, 400A3-pólový; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23104.000
EAN: 4021267231040
Záruka: 24 m.
Není skladem
na cestě 1 ks
14 519 Kč
11 567 Kč/ks
13 996,07 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P, 630A3-pólový; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23105.000
EAN: 4021267231057
Záruka: 24 m.
Není skladem
na cestě 1 ks
22 775 Kč
17 709 Kč/ks
21 427,89 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P+N, 1000A3-pólový + N; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
OBJ: 23126.000
EAN: 4021267231262
Záruka: 24 m.
Není skladem
Prověříme pro Vás
43 295 Kč/ks
52 386,95 Kč s DPH
+-
Přepínač sítí

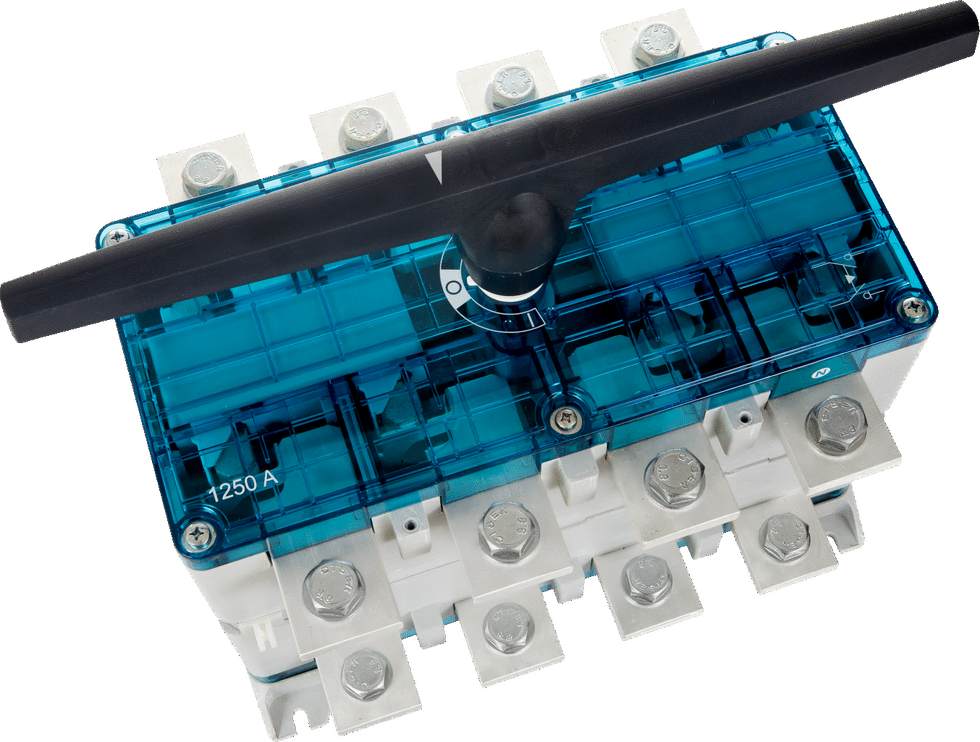

Přepínač sítí CAPUS, 3P+N, 1250A3-pólový + N; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M16;
rukojeť: grafitově šedá;
montáž: na montážní desku;
připojení: šroub M16;
rukojeť: grafitově šedá;
montáž: na montážní desku;
OBJ: 23127.000
EAN: 4021267231279
Záruka: 24 m.
Není skladem
Prověříme pro Vás
62 180 Kč/ks
75 237,80 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P+N, 1600A3-pólový + N; jmenovitý proud: 1600A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
připojení: šroub M12;
rukojeť: grafitově šedá;
montáž: na montážní desku;
OBJ: 23128.000
EAN: 4021267231286
Záruka: 24 m.
Není skladem
Prověříme pro Vás
71 179 Kč/ks
86 126,59 Kč s DPH
+-
Přepínač sítí
Přepínač sítí CAPUS, 3P+N, 160A3-pólový + N; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M6;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M6;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23121.000
EAN: 4021267231217
Záruka: 24 m.
Není skladem
na cestě 1 ks
6 393 Kč
6 291 Kč/ks
7 612,11 Kč s DPH
+-
Přepínač sítí

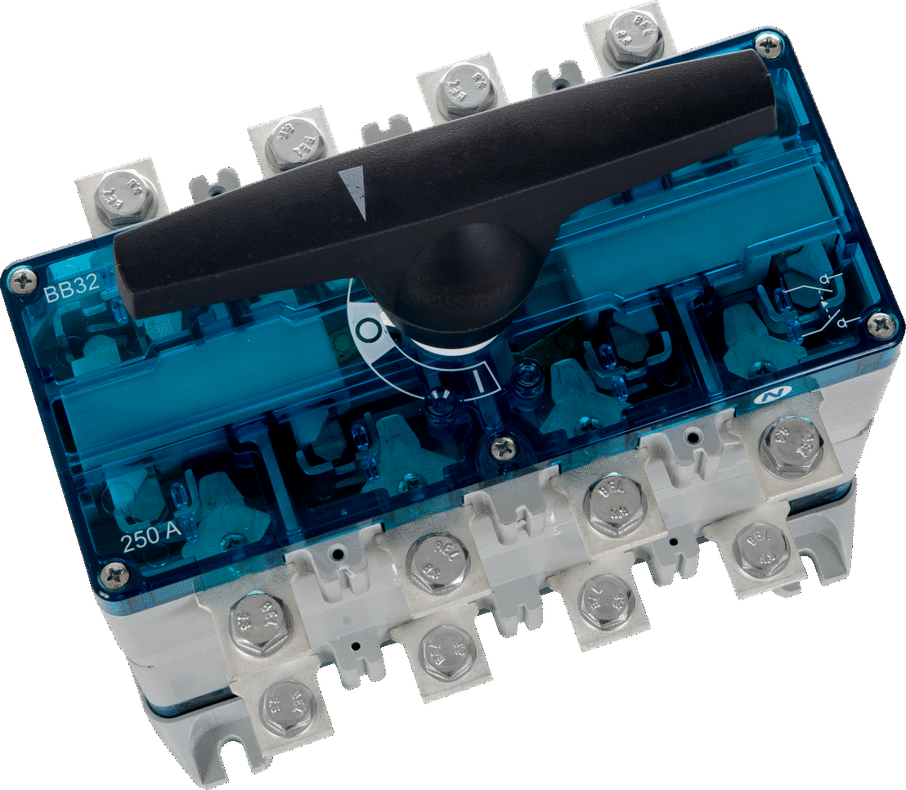

Přepínač sítí CAPUS, 3P+N, 250A3-pólový + N; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M8;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M8;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23123.000
EAN: 4021267231231
Záruka: 24 m.
Není skladem
na cestě 1 ks
11 888 Kč
10 117 Kč/ks
12 241,57 Kč s DPH
+-
Přepínač sítí

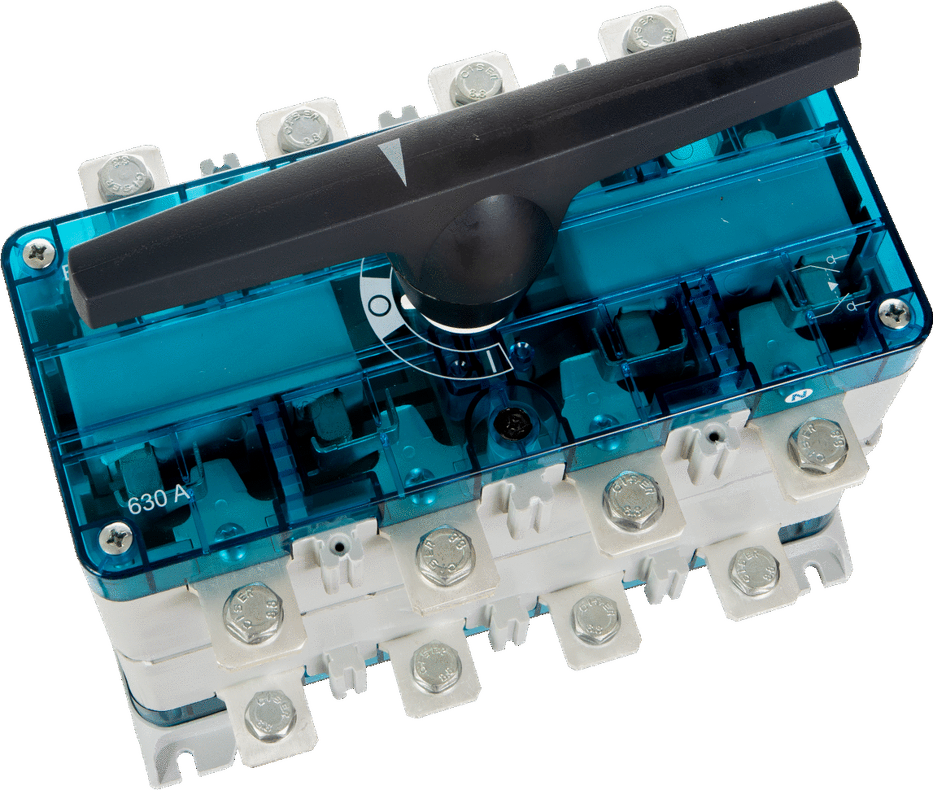

Přepínač sítí CAPUS, 3P+N, 630A3-pólový + N; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
připojení: šroub M10;
rukojeť: grafitově šedá;
montáž: na montážní desku;
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23125.000
EAN: 4021267231255
Záruka: 24 m.
Není skladem
na cestě 1 ks
24 525 Kč
21 722 Kč/ks
26 283,62 Kč s DPH
+-
Volitelné příslušenství k Přepínač CAPUS Panel - 160 - 1600 A
Příslušenství k přepínačům CAPUS

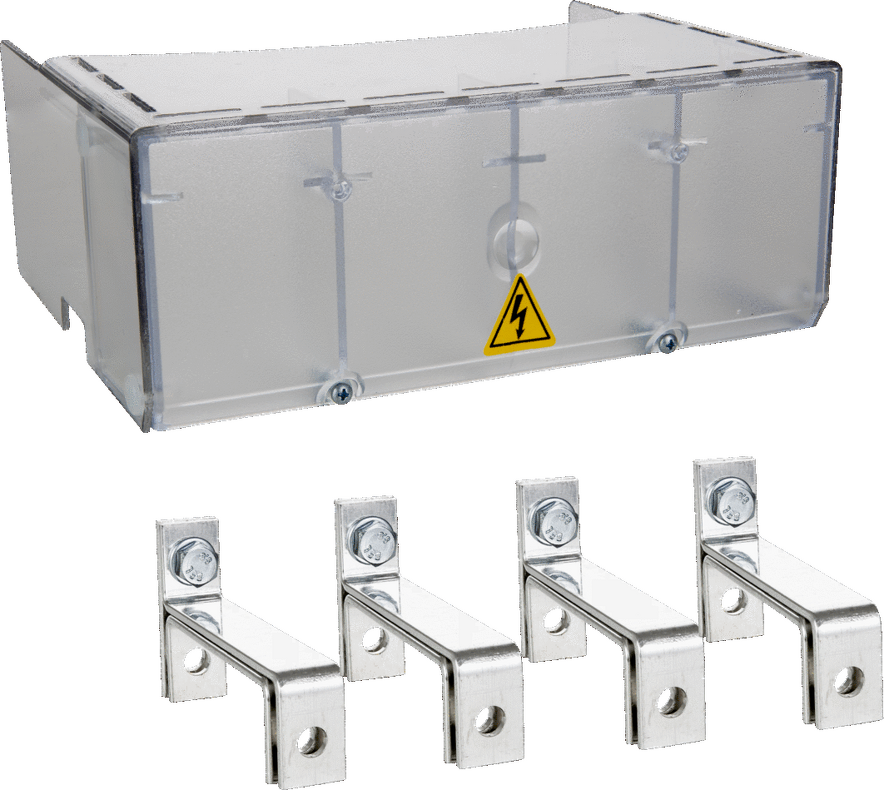

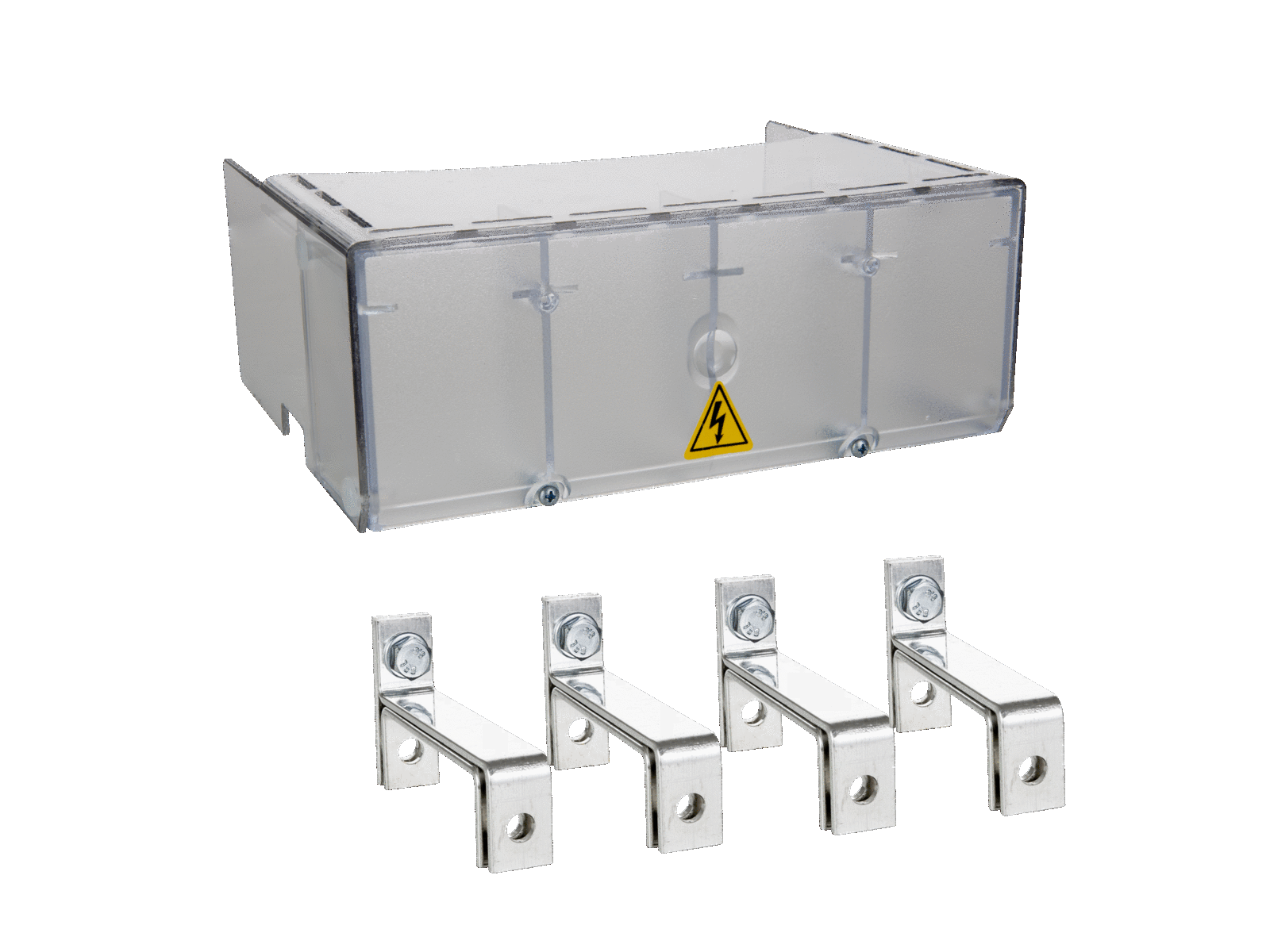

Propojovací můstek CAPUS,1600 A, 3P+NPropojovací můstek k přepínačům sítí CAPUS 1600 A
4-polový
včetně plastového krytu
4-polový
včetně plastového krytu
OBJ: 23953.000
EAN: 4021267239534
Záruka: 24 m.
Není skladem
Prověříme pro Vás
43 549 Kč/ks
52 694,29 Kč s DPH
+-
Příslušenství CAPUS

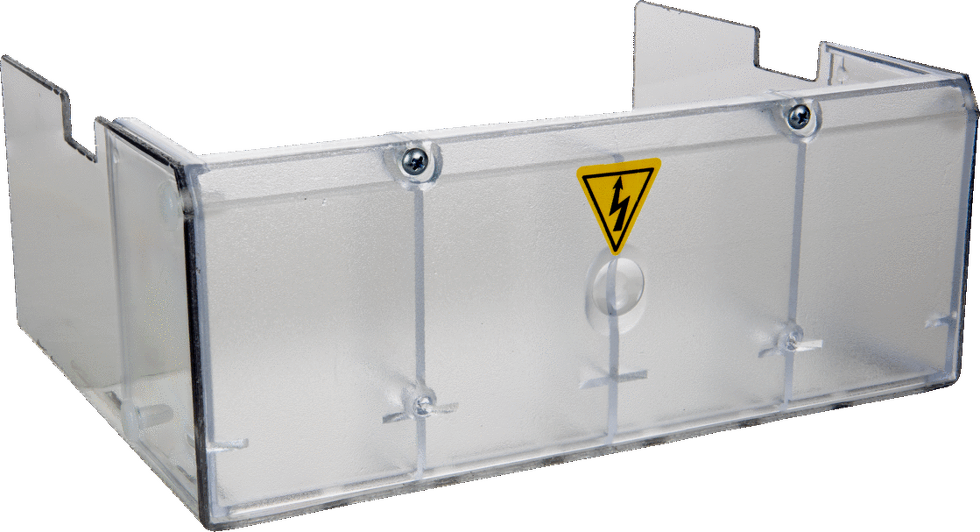

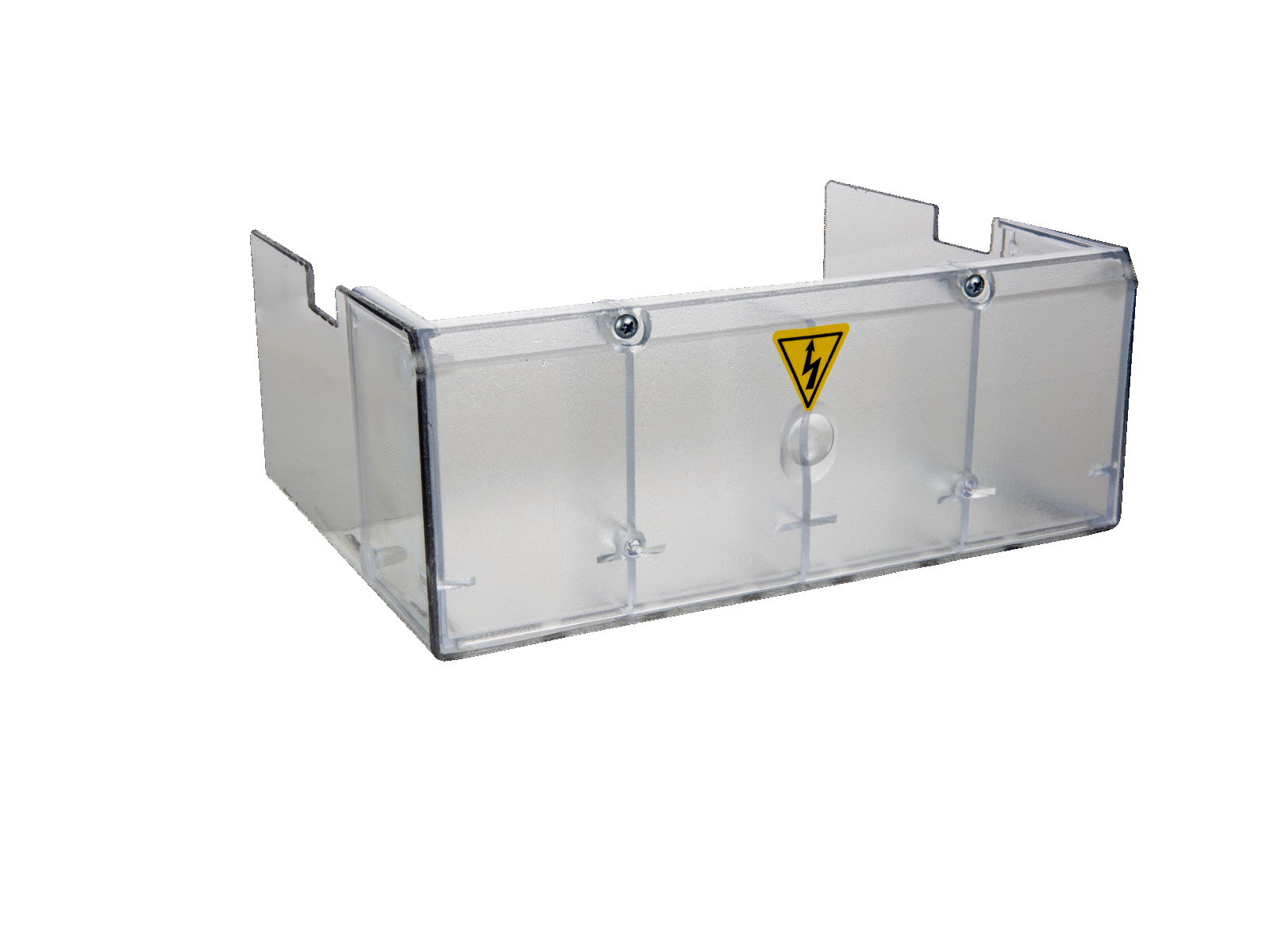

Kryt připojovacích svorekkryt svorek přepínačů CAPUS BB32 630 A / 1000 A
univerzální pro krytí vývodů nahoře i dole
Akce platí do 30.09.2027 nebo do vyprodání zásob.
univerzální pro krytí vývodů nahoře i dole
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23937.000
EAN: 4021267239374
Záruka: 24 m.
Není skladem
na cestě 2 ks
759 Kč
660 Kč/ks
798,60 Kč s DPH
+-
Příslušenství CAPUS
Kryt připojovacích svorekkryt svorek přepínačů CAPUS BB32 250 A / 400 A
univerzální pro krytí vývodů nahoře i dole
Akce platí do 30.09.2027 nebo do vyprodání zásob.
univerzální pro krytí vývodů nahoře i dole
Akce platí do 30.09.2027 nebo do vyprodání zásob.
OBJ: 23936.000
EAN: 4021267239367
Záruka: 24 m.
Skladem v GHV
skladem 2 ks
628 Kč
489 Kč/ks
591,69 Kč s DPH
+-
Příslušenství CAPUS

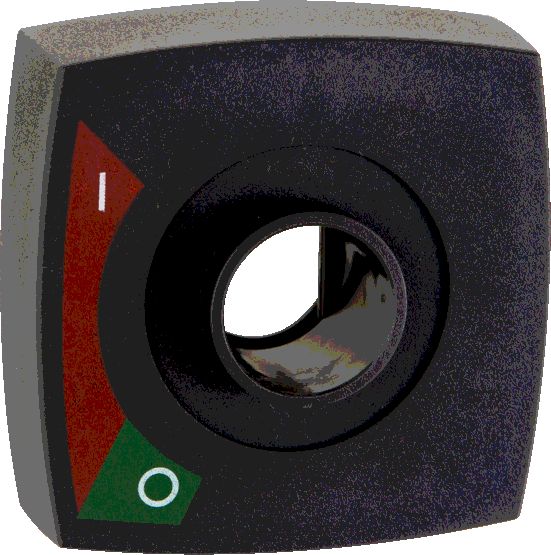

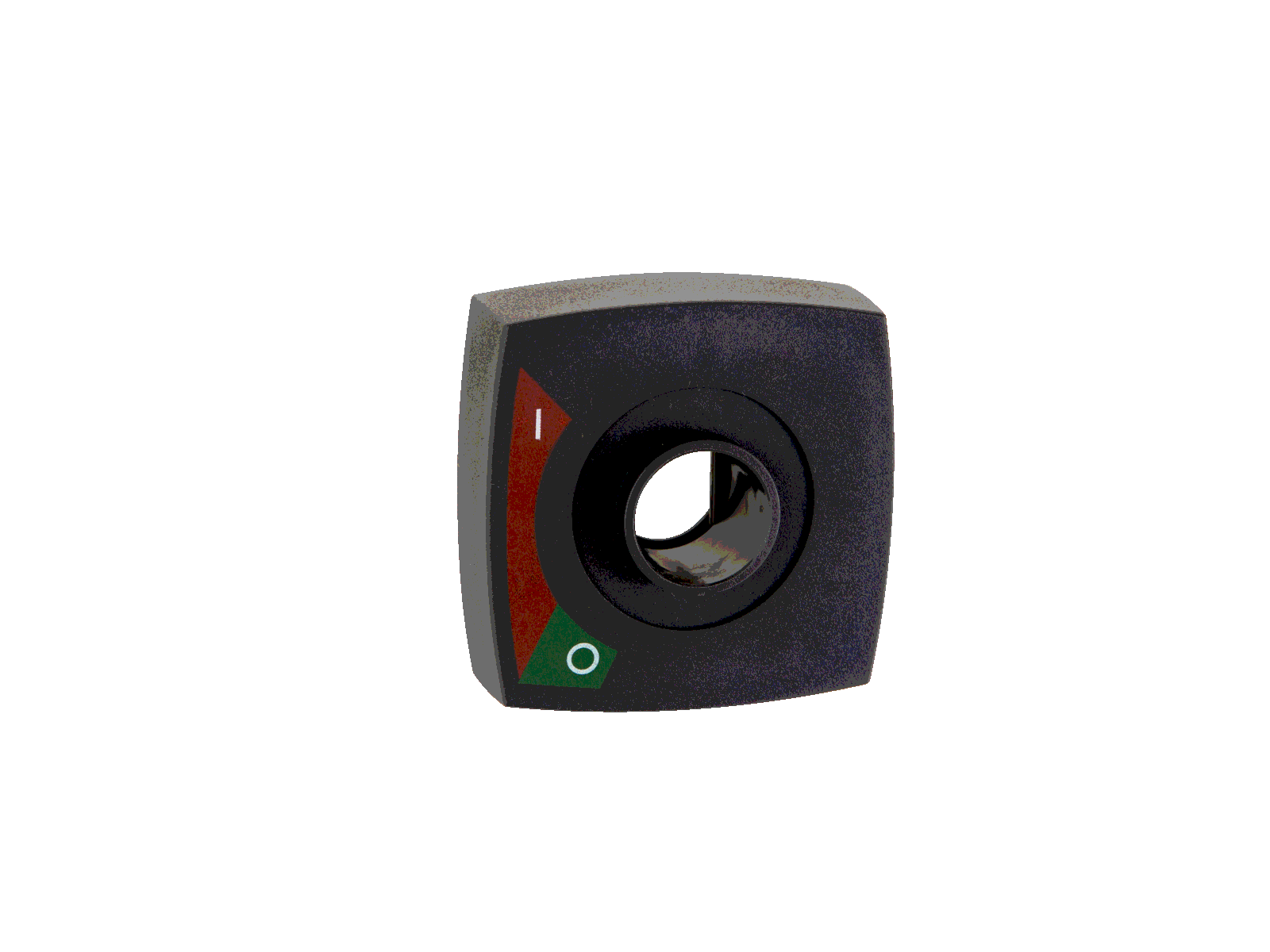

Spojka do dveří rozváděče, uzamykatelnáuzamykatelná spojka do dvěří rozváděče k připojení vypínačů/přepínačů CAPUS 630 - 1600 A
šedá, krytí IP54
šedá, krytí IP54
OBJ: 23934.000
EAN: 4021267239343
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 623 Kč/ks
1 963,83 Kč s DPH
+-
Příslušenství CAPUS
Spojka do dveří rozváděče, uzamykatelnáuzamykatelná spojka do dvěří rozváděče k připojení vypínačů/přepínačů CAPUS BB32 250 A / 400 A
šedá, krytí IP54
šedá, krytí IP54
OBJ: 23933.000
EAN: 4021267239336
Záruka: 24 m.
Není skladem
Prověříme pro Vás
786 Kč/ks
951,06 Kč s DPH
+-
Příslušenství CAPUS
Spojka do dveří rozváděče, uzamykatelnáuzamykatelná spojka do dvěří rozváděče k připojení vypínačů/přepínačů CAPUS 160 A
šedá, krytí IP54
šedá, krytí IP54
OBJ: 23932.000
EAN: 4021267239329
Záruka: 24 m.
Není skladem
Prověříme pro Vás
777 Kč/ks
940,17 Kč s DPH
+-
Příslušenství k odpínačům CAPUS

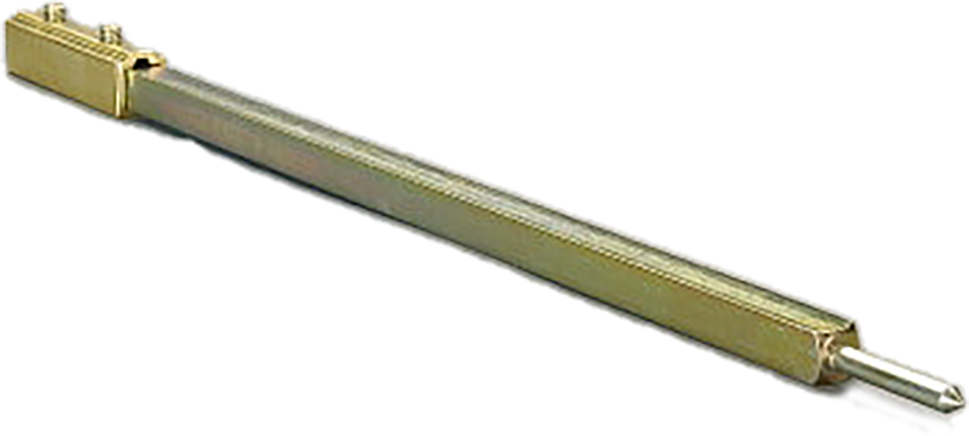

Prodlužovací hřídel, délka 550mmpro: LTS-800, LTS-F 630
OBJ: 33381.000
EAN: 4021267333812
Záruka: 24 m.
Není skladem
Prověříme pro Vás
1 086 Kč/ks
1 314,06 Kč s DPH
+-
Příslušenství k odpínačům CAPUS
Prodlužovací hřídel, délka 550mmPro: LTS-250/400/630, LTS-F 160/250/400
OBJ: 33380.000
EAN: 4021267333805
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
731 Kč/ks
884,51 Kč s DPH
+-
Příslušenství k odpínačům CAPUS
Prodlužovací hřídel, délka 300mmpro CAPUS S32 630 A - 3150 A
OBJ: 23924.000
EAN: 4021267239244
Záruka: 24 m.
Není skladem
Prověříme pro Vás
437 Kč/ks
528,77 Kč s DPH
+-
Popis výrobku
Přepínače CAPUS Panel BB32
Základní informace:
- Modulární konstrukce přepínače
- Montáž na montážní desku
- 3-polové nebo 3-pólové + N provedení
- Otočné přepínání
- Jmenovitý proud: od 160 A do 1600 A
- Jmenovité napětí: 690V AC
- Ovládání přímé nebo externí na dveřích rozvaděče
- Uzamknutí dveří v poloze "0" až 3 zámky
- Ovládání zepředu
- Přepínání do poloh I - O - II

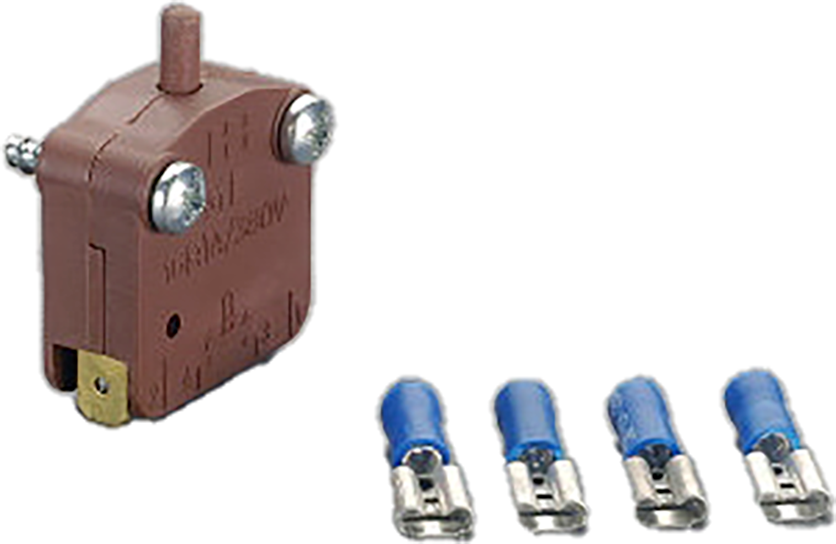

- Pomocné kontakty, kryty vývodu, rukojeti, hřídele
- Nejnovější standard IEC 60947-6 Ed. 03/2021
- Certifikace IEC, EAC a CCC
Rozšířené informace

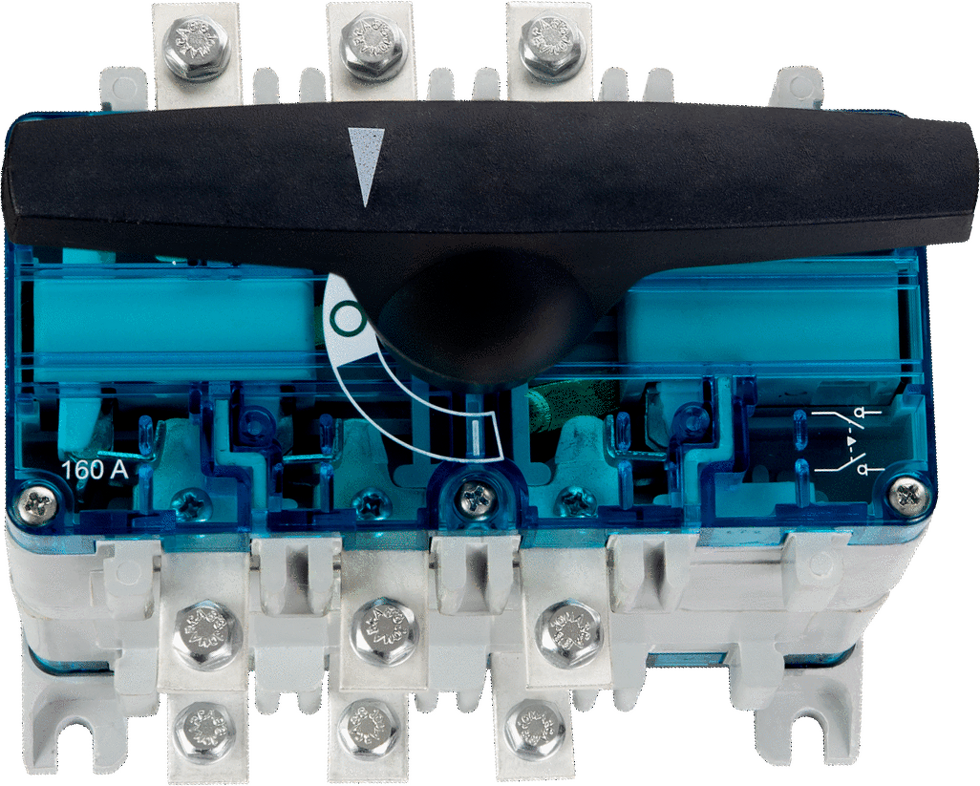

CAPUS Panel BB32 - 3-pólový přepínač s grafitově-šedou otočnou rukojetí, 160 A - 1600 A
| Obj. číslo | Jm. proud [A] |
Připojení | Velikost | Rozměry [mm] |
|---|---|---|---|---|
| 23101.000 | 160 | šroub M6 | 1 | 192 x 145 x 146 |
| 23103.000 | 250 | šroub M8 | 2 | 260 x 170 x 169 |
| 23104.000 | 400 | šroub M10 | 2 | 260 x 180 x 169 |
| 23105.000 | 630 | šroub M10 | 3 | 350 x 244 x 247 |
| 23106.000 | 1000 | šroub M12 | 3 | 350 x 255 x 247 |
| 23107.000 | 1250 | šroub M16 | 4 | 450 x 370 x 285 |
| 23108.000 | 1600 | šroub M12 | 4 | 450 x 485 x 285 |
CAPUS Panel BB32 - 3-pólový + N přepínač s grafitově-šedou otočnou rukojetí, 160 A - 1600 A
| Obj. číslo | Jm. proud [A] |
Připojení | Velikost | Rozměry [mm] |
|---|---|---|---|---|
| 23121.000 | 160 | šroub M6 | 1 | 192 x 145 x 146 |
| 23123.000 | 250 | šroub M8 | 2 | 260 x 170 x 169 |
| 23124.000 | 400 | šroub M10 | 2 | 260 x 180 x 169 |
| 23125.000 | 630 | šroub M10 | 3 | 350 x 244 x 247 |
| 23126.000 | 1000 | šroub M12 | 3 | 350 x 255 x 247 |
| 23127.000 | 1250 | šroub M16 | 4 | 450 x 370 x 285 |
| 23128.000 | 1600 | šroub M12 | 4 | 450 x 485 x 285 |
CAPUS Panel - rukojeti a příslušenství
| Obj. číslo | Provedení | Typ | Použitelné pro variantu |
|---|---|---|---|

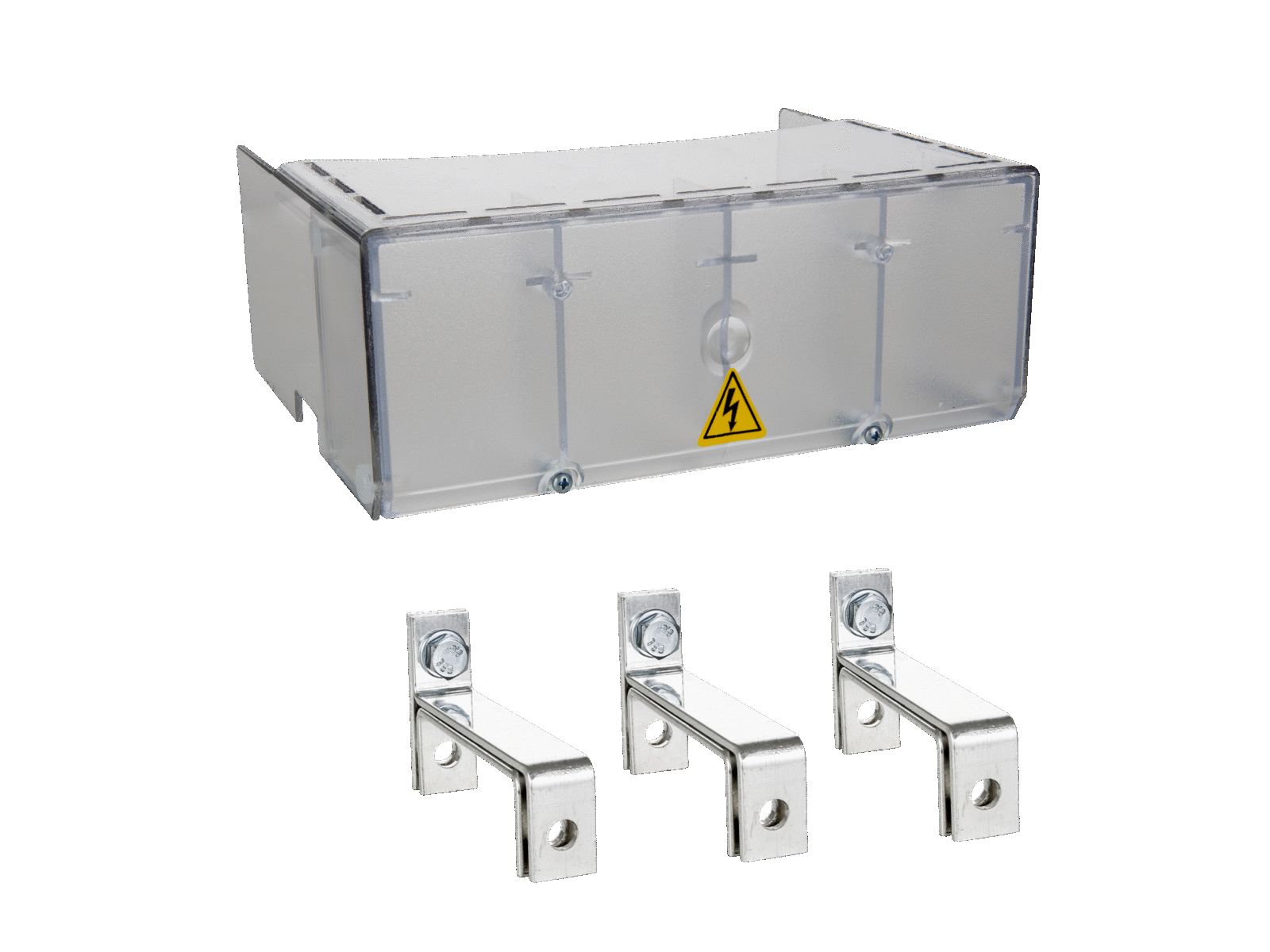

| 23940.000 | Propojovací můstek s krytem svorek | 3-pólové provedení | CAPUS Panel BB32 160 A |
| 23942.000 | Propojovací můstek s krytem svorek | 3-pólové provedení | CAPUS Panel BB32 250 A |
| 23944.000 | Propojovací můstek s krytem svorek | 3-pólové provedení | CAPUS Panel BB32 400 A |
| 23946.000 | Propojovací můstek s krytem svorek | 3-pólové provedení | CAPUS Panel BB32 630 A |
| 23948.000 | Propojovací můstek s krytem svorek | 3-pólové provedení | CAPUS Panel BB32 1000 A |
| 23950.000 | Propojovací můstek s krytem svorek | 3-pólové provedení | CAPUS Panel BB32 1250 A |
| 23952.000 | Propojovací můstek s krytem svorek | 3-pólové provedení | CAPUS Panel BB32 1600 A |
| 23941.000 | Propojovací můstek s krytem svorek | 3-pólové + N provedení | CAPUS Panel BB32 160 A |
| 23943.000 | Propojovací můstek s krytem svorek | 3-pólové + N provedení | CAPUS Panel BB32 250 A |
| 23945.000 | Propojovací můstek s krytem svorek | 3-pólové + N provedení | CAPUS Panel BB32 400 A |
| 23947.000 | Propojovací můstek s krytem svorek | 3-pólové + N provedení | CAPUS Panel BB32 630 A |
| 23949.000 | Propojovací můstek s krytem svorek | 3-pólové + N provedení | CAPUS Panel BB32 1000 A |
| 23951.000 | Propojovací můstek s krytem svorek | 3-pólové + N provedení | CAPUS Panel BB32 1250 A |
| 23953.000 | Propojovací můstek s krytem svorek | 3-pólové + N provedení | CAPUS Panel BB32 1600 A |
| 23932.000 | Jednotka pro montáž na dveře rozváděče | uzamykatelná visacím zámkem | CAPUS Panel BB32 160 A |
| 23933.000 | Jednotka pro montáž na dveře rozváděče | uzamykatelná visacím zámkem | CAPUS Panel BB32 250 A / 400 A |
| 23934.000 | Jednotka pro montáž na dveře rozváděče | uzamykatelná visacím zámkem | CAPUS Panel BB32 630 A / 1000 A / 1250 A / 1600 A |
| 23922.000 | Prodlužovací hřídel | délka 300 mm | CAPUS Panel BB32 160 A |
| 23923.000 | Prodlužovací hřídel | délka 300 mm | CAPUS Panel BB32 250 A / 400 A |
| 23924.000 | Prodlužovací hřídel | délka 300 mm | CAPUS Panel BB32 630 A / 1000 A / 1250 A / 1600 A |
| 33380.000 | Prodlužovací hřídel | délka 500 mm | CAPUS Panel BB32 160 A / 250 A / 400 A |
| 33381.000 | Prodlužovací hřídel | délka 500 mm | CAPUS Panel BB32 630 A / 1000 A / 1250 A / 1600 A |
| 23935.000 | Kryt prostoru svorek | pro 3-pólové i 3-pólové + N provedení | CAPUS Panel BB32 160 A |
| 23936.000 | Kryt prostoru svorek | pro 3-pólové i 3-pólové + N provedení | CAPUS Panel BB32 250 A / 400 A |
| 23937.000 | Kryt prostoru svorek | pro 3-pólové i 3-pólové + N provedení | CAPUS Panel BB32 630 A / 1000 A |
| 23938.000 | Kryt prostoru svorek | pro 3-pólové i 3-pólové + N provedení | CAPUS Panel BB32 1250 A |
| 23939.000 | Kryt prostoru svorek | pro 3-pólové i 3-pólové + N provedení | CAPUS Panel BB32 1600 A |
| 23920.000 | Spínač monitoru stavu | 1x NC + 1x NO | CAPUS Panel BB32 160 A |
| 23921.000 | Spínač monitoru stavu | 1x NC + 1x NO | CAPUS Panel BB32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A |

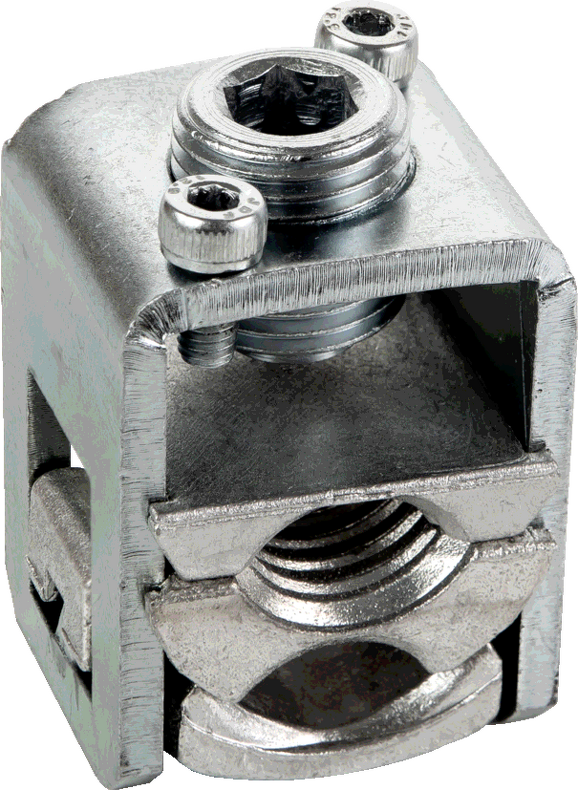

| 23925.000 | Připojovací svorka | 1x 50 - 120 mm2 | CAPUS Panel BB32 250 A |
| 23926.000 | Připojovací svorka | 1x 95 - 240 mm2 | CAPUS Panel BB32 400 A |
| 23927.000 | Připojovací svorka | 2x 50 - 95 mm2 | CAPUS Panel BB32 400 A |
| 23928.000 | Připojovací svorka | 2x 95 - 150 mm2 | CAPUS Panel BB32 630 A |
| 23929.000 | Připojovací svorka | 3x 50 - 95 mm2 | CAPUS Panel BB32 630 A |
| 23930.000 | Připojovací svorka | 2x 95 - 240 mm2 | CAPUS Panel BB32 1000 A |
| 23931.000 | Připojovací svorka | 3x 95 - 150 mm2 | CAPUS Panel BB32 1000 A |
Související produkty
Odpínač CAPUS Panel - 160 - 3150 A
Univerzální odpínače na montážní desku. Pro jmenovité proudy 160 - 3150 A, 3-pólové, 3-pólové + N nebo 4-pólové provedení. Zkratový proud až 100 kA.
Odpínač CAPUS Panel - 16 - 160 A
Univerzální odpínače na lištu DIN dle IEC / EN 60715. Pro jmenovité proudy 16 - 160 A, 3-pólové nebo 3-pólové + N provedení.
Mohlo by vás zajímat
Události
06.10.2026 - 08.10.2026
Zveme vás na odbornou konferenci PROJEKTANTI, která je určena elektroprojektantům a odborníkům z oblasti elektrotechniky.
14.10.2026 - 15.10.2026
Zveme vás na 22. ročník mezinárodní odborné konference ÚDRŽBA 2026, která se uskuteční 14.–15. října 2026 v Liblicích.
Mimořádné akce
01.09.2026 - 31.12.2026
Získejte od společnosti Fluke přístroje zdarma
Sbírejte body za každý nákup a uplatněte je hned, nebo si je ušetřete na lepší odměny. Při nákupu za více než 2500 Kč (bez DPH) dostanete body na skvělý...
Novinky
09.09.2026
Společnost Fluke uvádí zcela nový kompaktní modul akustické kamery pro mobilní zařízení Fluke ii01.
Modul akustické kamery Fluke iSee ii01 snadno připojíte ke svému chytrému telefonu nebo tabletu...
08.09.2026
Více flexibility, rychlejší instalace a jednodušší výběr. Nová generace topných těles s ventilátorem CSL 028 a CSF 028 přináší modernizovanou konstrukci, Push-In připojení a univerzální způsob montáže...
Odborné články
11.09.2026
U DC nabíjení není rozhodující jen to, kolik energie odebere celá stanice. Pokud potřebujete přesné měření, rozúčtování nebo přehled o jednotlivých nabíjecích bodech, dává smysl měřit přímo na DC...
07.07.2026
Výběru vhodného měřicího přístroje se věnuje nejvíce pozornosti. Zda má požadované funkce, rozsah měření nebo jak se s ním uživatelům pracuje. Nicméně nedílnou součástí správného a bezpečného měření...
