Odpínač CAPUS Panel - 160 - 3150 A

Univerzální odpínače na montážní desku. Pro jmenovité proudy 160 - 3150 A, 3-pólové, 3-pólové + N nebo 4-pólové provedení. Zkratový proud až 100 kA.

Dostupnost: Skladem v GHV
Vybrat variantu (26)
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Varianty k produktu Odpínač CAPUS Panel - 160 - 3150 A (26)

Filtrace
Skladem

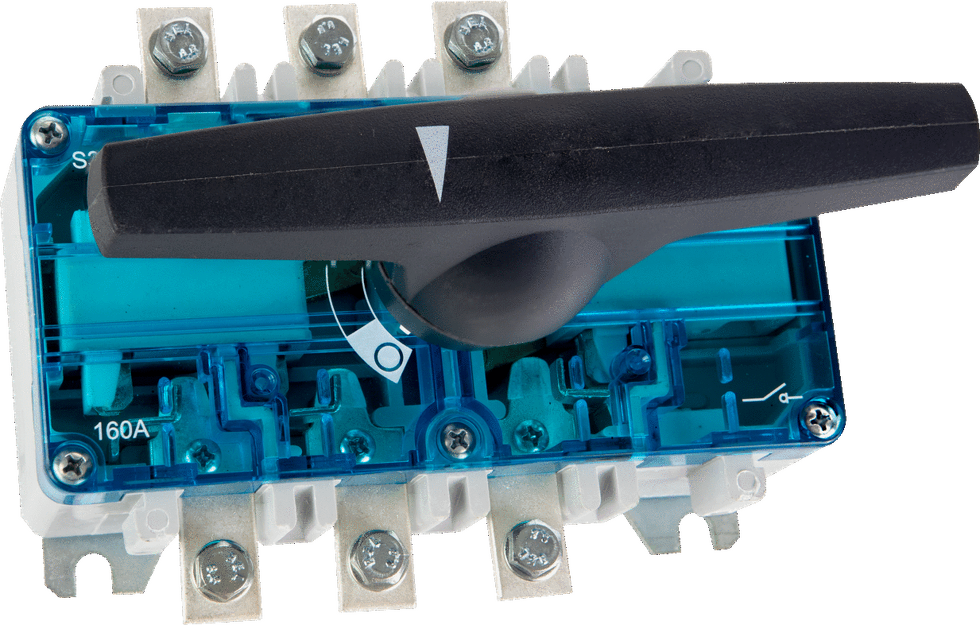

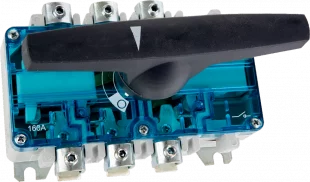

CAPUS Panel S32 - 23001.000
Odpínač CAPUS®Panel
CAPUS 3x160A
3-pólový; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M6;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23001.000
EAN: 4021267230012
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

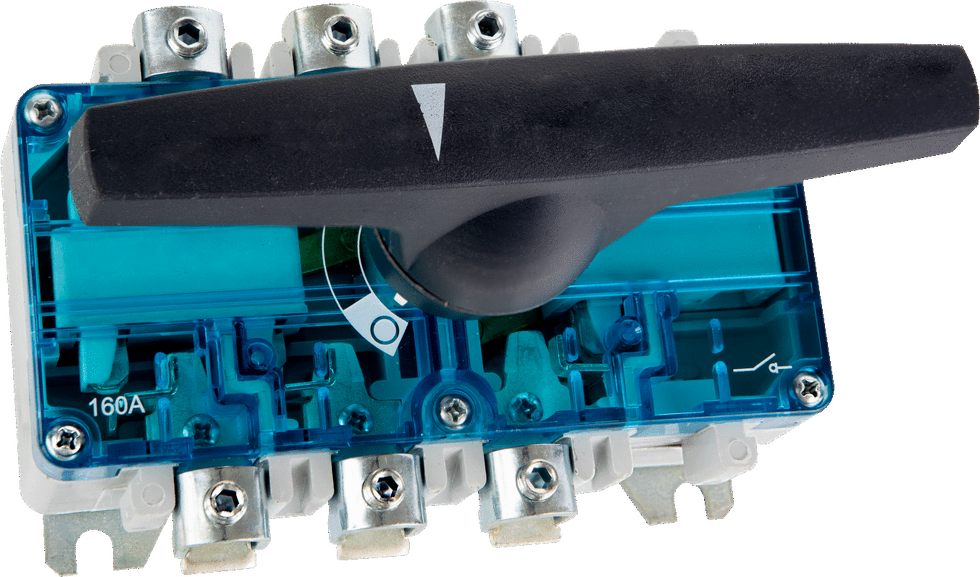

CAPUS Panel S32 - 23002.000
Odpínač CAPUS®Panel
CAPUS 3x160A
3-pólový; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: třmeny 6 - 70 mm2
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23002.000
EAN: 4021267230029
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

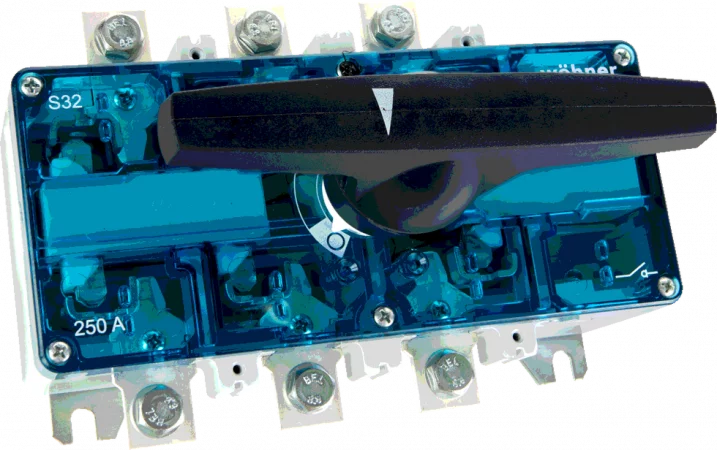

CAPUS Panel S32 - 23003.000 + 23004.000
Odpínač CAPUS®Panel

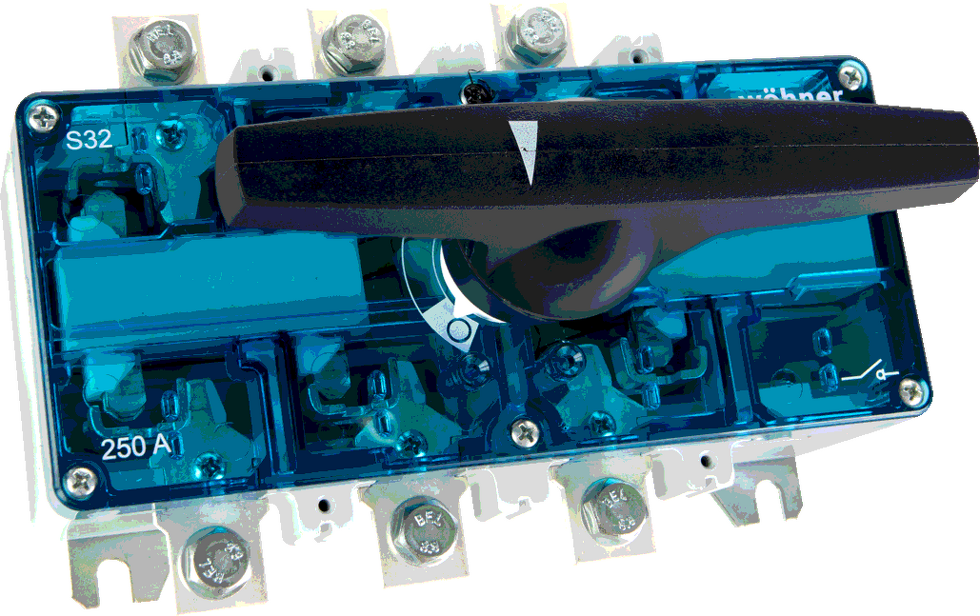

CAPUS 3x250A
3-pólový; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M8;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23003.000
EAN: 4021267230036
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23003.000 + 23004.000
Odpínač CAPUS®Panel
CAPUS 3x400A
3-pólový; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23004.000
EAN: 4021267230043
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

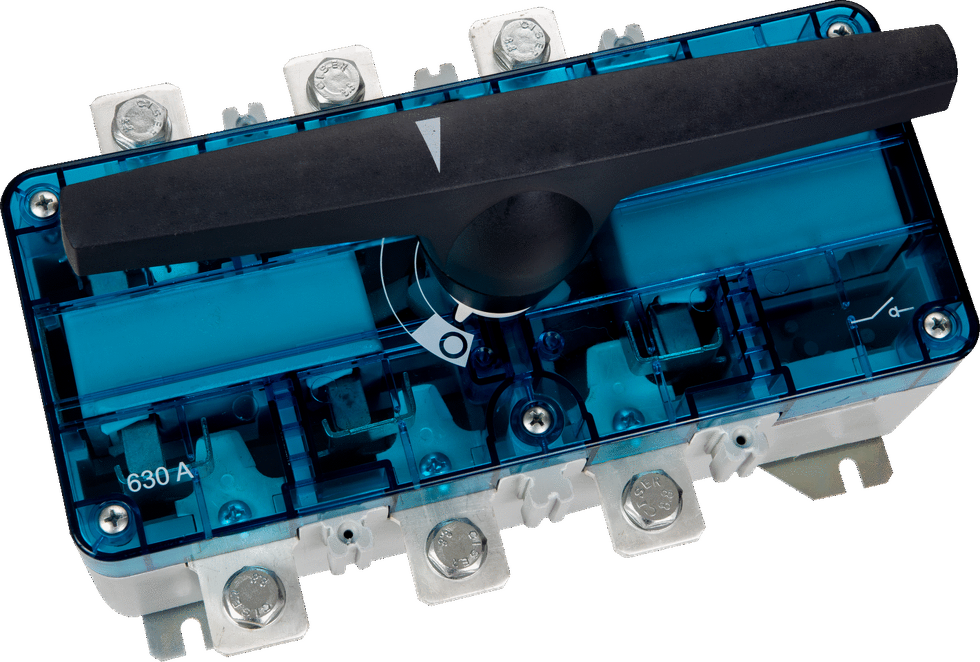

CAPUS Panel S32 - 23005.000 + 23006.000
Odpínač CAPUS®Panel
CAPUS 3x630A
3-pólový; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23005.000
EAN: 4021267230050
Záruka: 24 m.
Skladem v GHV
skladem 1 ks
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23005.000 + 23006.000
Odpínač CAPUS®Panel
CAPUS 3x1000A
3-pólový; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23006.000
EAN: 4021267230067
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

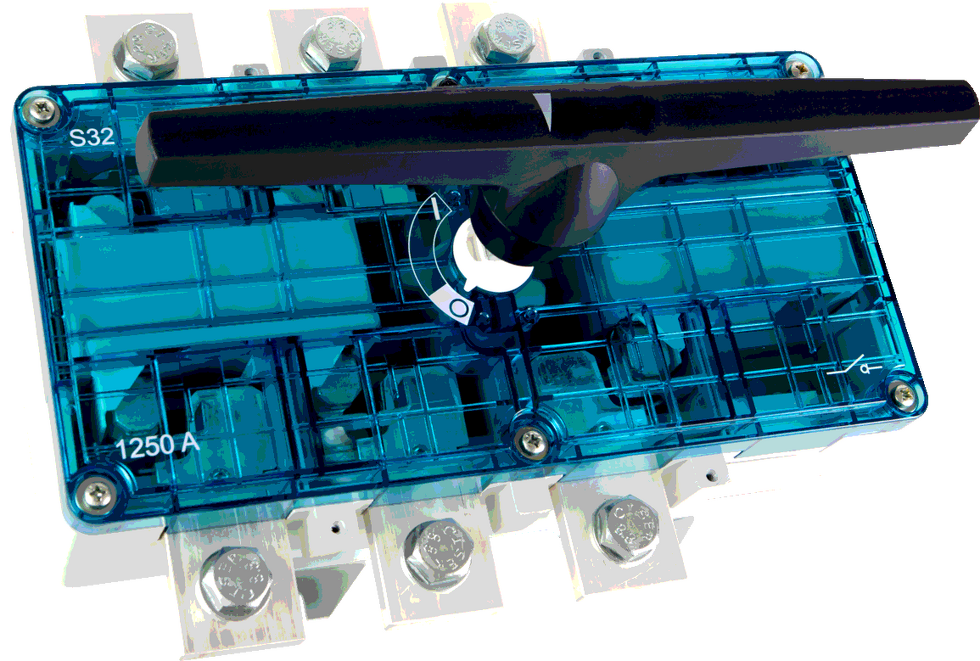

CAPUS Panel S32 - 23007.000 + 23008.000
Odpínač CAPUS®Panel
CAPUS 3x1250A
3-pólový; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23007.000
EAN: 4021267230074
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23007.000 + 23008.000
Odpínač CAPUS®Panel
CAPUS 3x1600A
3-pólový; jmenovitý proud: 1600A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M16;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23008.000
EAN: 4021267230081
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23009.000 + 23010.000
Odpínač CAPUS®Panel

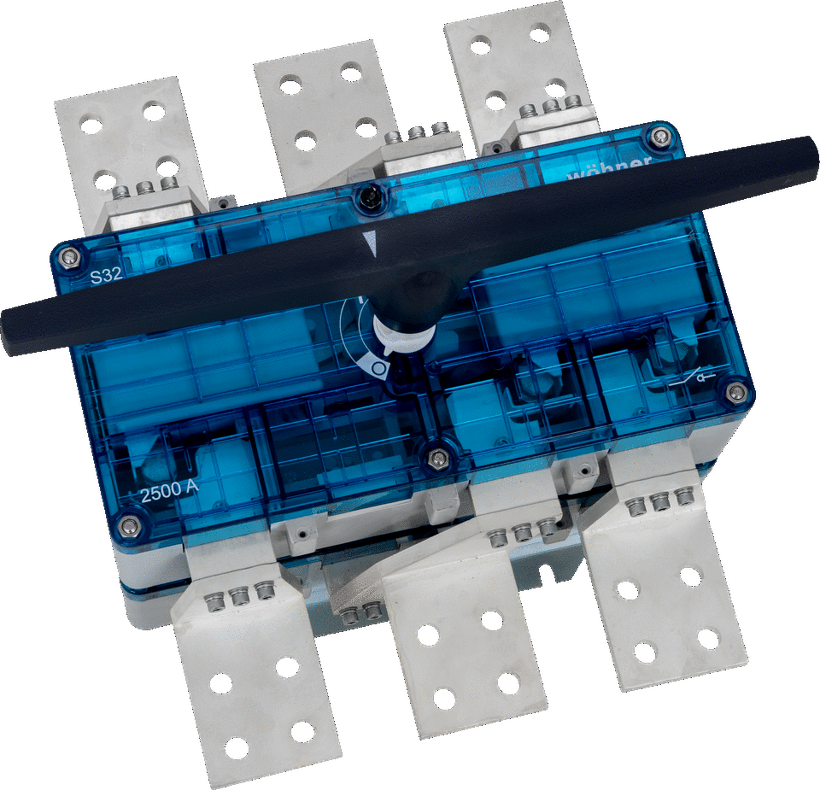

CAPUS 3x2500A
3-pólový; jmenovitý proud: 2500A (IEC); jmenovité napětí: 500V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23009.000
EAN: 4021267230098
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23009.000 + 23010.000
Odpínač CAPUS®Panel
CAPUS 3x3150A
3-pólový; jmenovitý proud: 3150A (IEC); jmenovité napětí: 500V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23010.000
EAN: 4021267230104
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23021.000
Odpínač CAPUS®Panel
CAPUS 3x160A+N
3-pólový + N; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M6;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23021.000
EAN: 4021267230210
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23022.000
Odpínač CAPUS®Panel
CAPUS 3x160A+N
3-pólový + N; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: třmeny 6 - 70 mm2
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23022.000
EAN: 4021267230227
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23023.000 + 23024.000
Odpínač CAPUS®Panel
CAPUS 3x250A+N
3-pólový + N; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M8;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23023.000
EAN: 4021267230234
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23023.000 + 23024.000
Odpínač CAPUS®Panel
CAPUS 3x400A+N
3-pólový + N; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23024.000
EAN: 4021267230241
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23025.000 + 23026.000
Odpínač CAPUS®Panel
CAPUS 3x630A+N
3-pólový + N; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23025.000
EAN: 4021267230258
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23025.000 + 23026.000
Odpínač CAPUS®Panel
CAPUS 3x1000A+N
3-pólový + N; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23026.000
EAN: 4021267230265
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23027.000 + 23028.000
Odpínač CAPUS®Panel
CAPUS 3x1250A+N
3-pólový + N; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23027.000
EAN: 4021267230272
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23027.000 + 23028.000
Odpínač CAPUS®Panel
CAPUS 3x1600A+N
3-pólový + N; jmenovitý proud: 1600A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23028.000
EAN: 4021267230289
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23021.000
Odpínač CAPUS®Panel
CAPUS 4x160A
4-pólový; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M6;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23011.000
EAN: 4021267230111
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23022.000
Odpínač CAPUS®Panel
CAPUS 4x160A
4-pólový; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: třmeny 6 - 70 mm2
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23012.000
EAN: 4021267230128
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

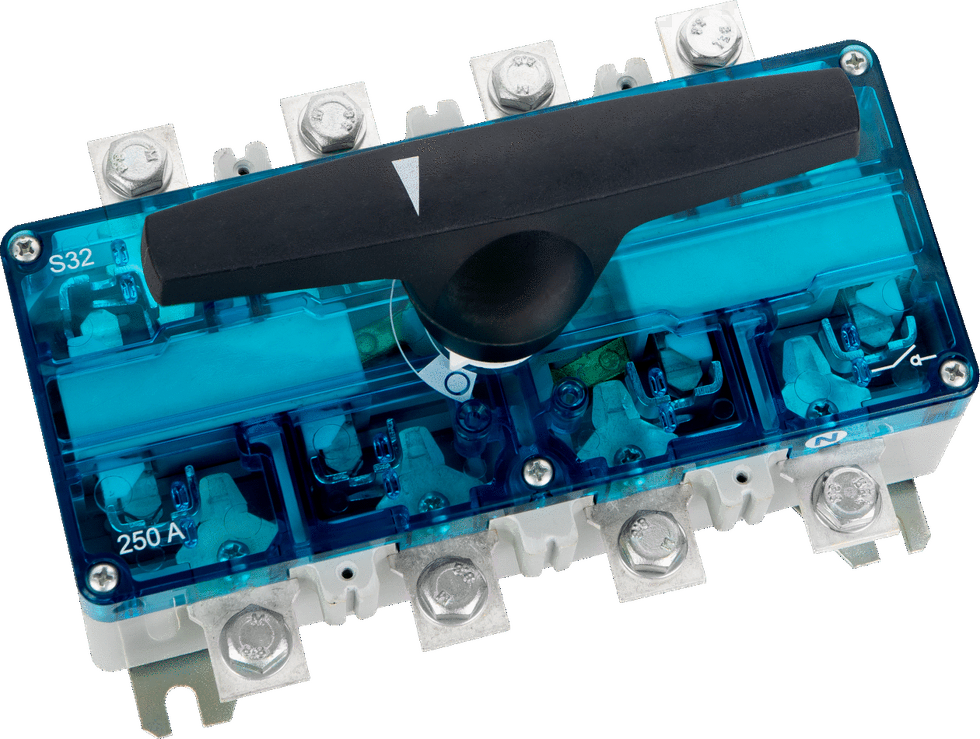

CAPUS Panel S32 - 23023.000 + 23024.000
Odpínač CAPUS®Panel
CAPUS 4x250A
4-pólový; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M8;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23013.000
EAN: 4021267230135
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23023.000 + 23024.000
Odpínač CAPUS®Panel
CAPUS 4x400A
4-pólový; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23014.000
EAN: 4021267230142
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23025.000 + 23026.000
Odpínač CAPUS®Panel

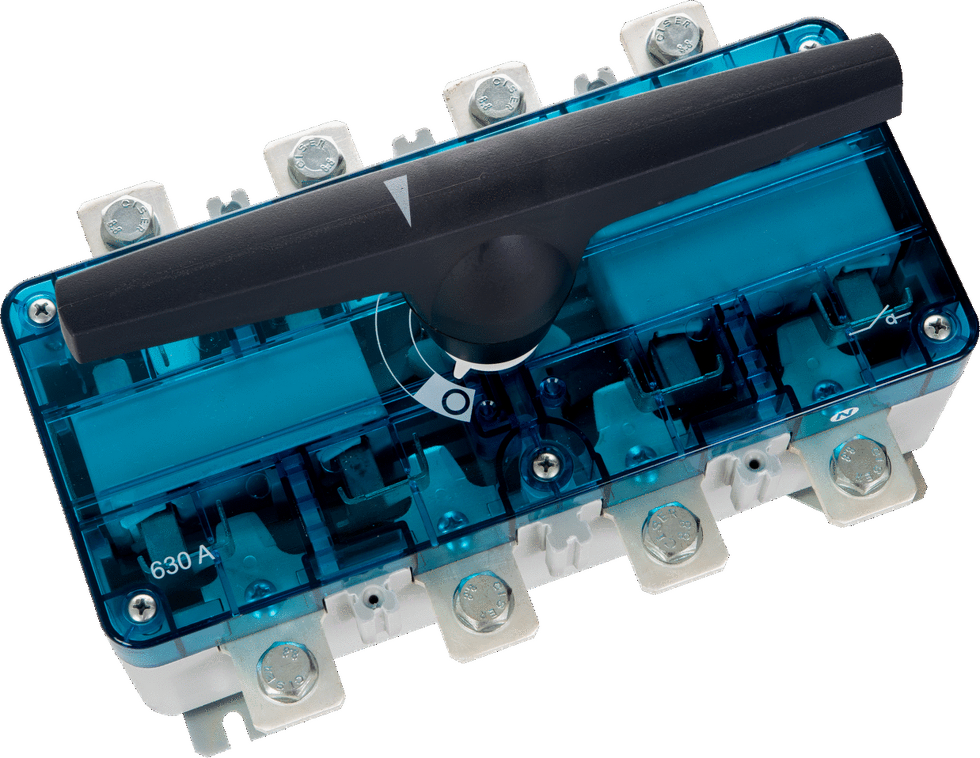

CAPUS 4x630A
4-pólový; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M10;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23015.000
EAN: 4021267230159
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23025.000 + 23026.000
Odpínač CAPUS®Panel
CAPUS 4x1000A
4-pólový; jmenovitý proud: 1000A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23016.000
EAN: 4021267230166
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23027.000 + 23028.000
Odpínač CAPUS®Panel

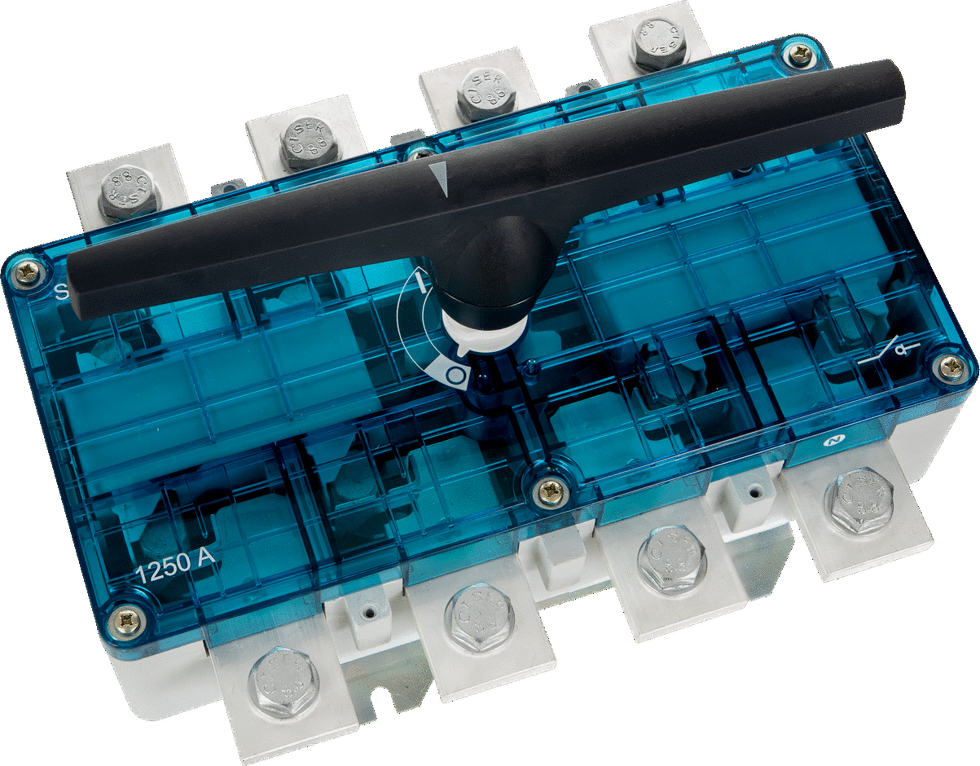

CAPUS 4x1250A
4-pólový; jmenovitý proud: 1250A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M12;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23017.000
EAN: 4021267230173
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
CAPUS Panel S32 - 23027.000 + 23028.000
Odpínač CAPUS®Panel
CAPUS 4x1600A
4-pólový; jmenovitý proud: 1600A (IEC); jmenovité napětí: 690V AC (IEC);
připojení: šroub M16;
rukojeť: grafitově šedá
montáž: na montážní desku;
OBJ: 23018.000
EAN: 4021267230180
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

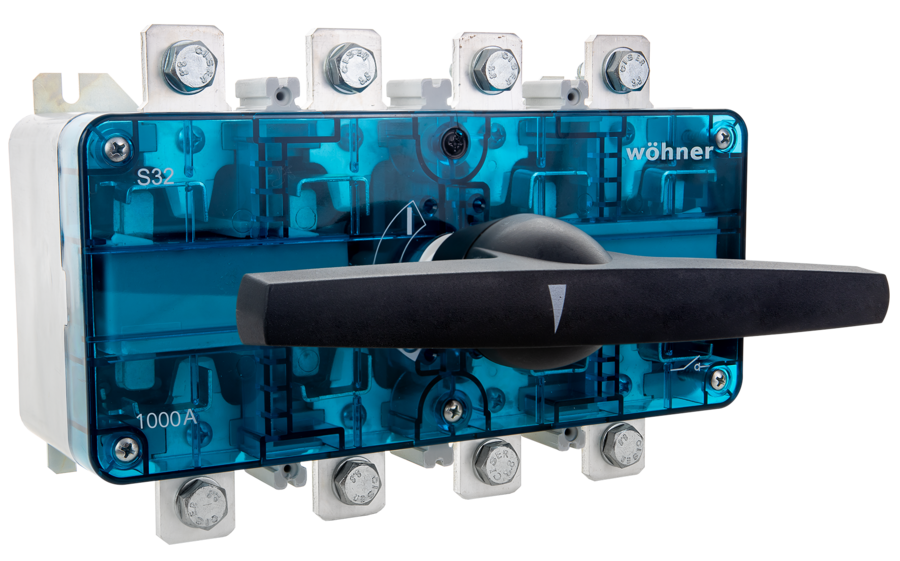

Odpínače CAPUS Panel S32

Základní informace:

  • Modulární konstrukce odpínače
  • Montáž na montážní desku
  • 3-polové3-pólové + N, nebo 4-pólové provedení
  • Otočné přepínání
  • Jmenovitý proud: od 160 A do 3150 A
  • Jmenovité napětí: 690V AC

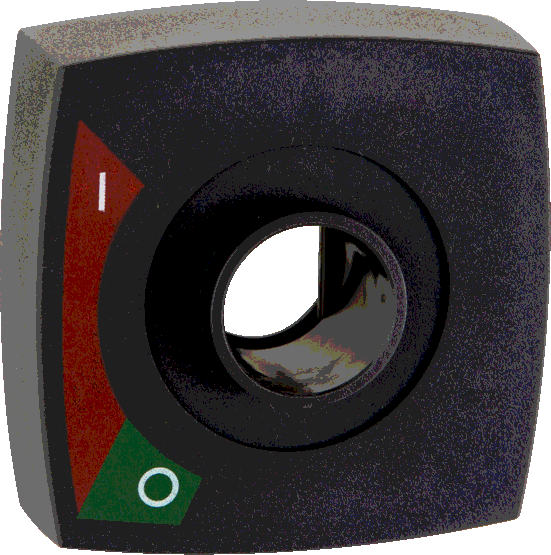

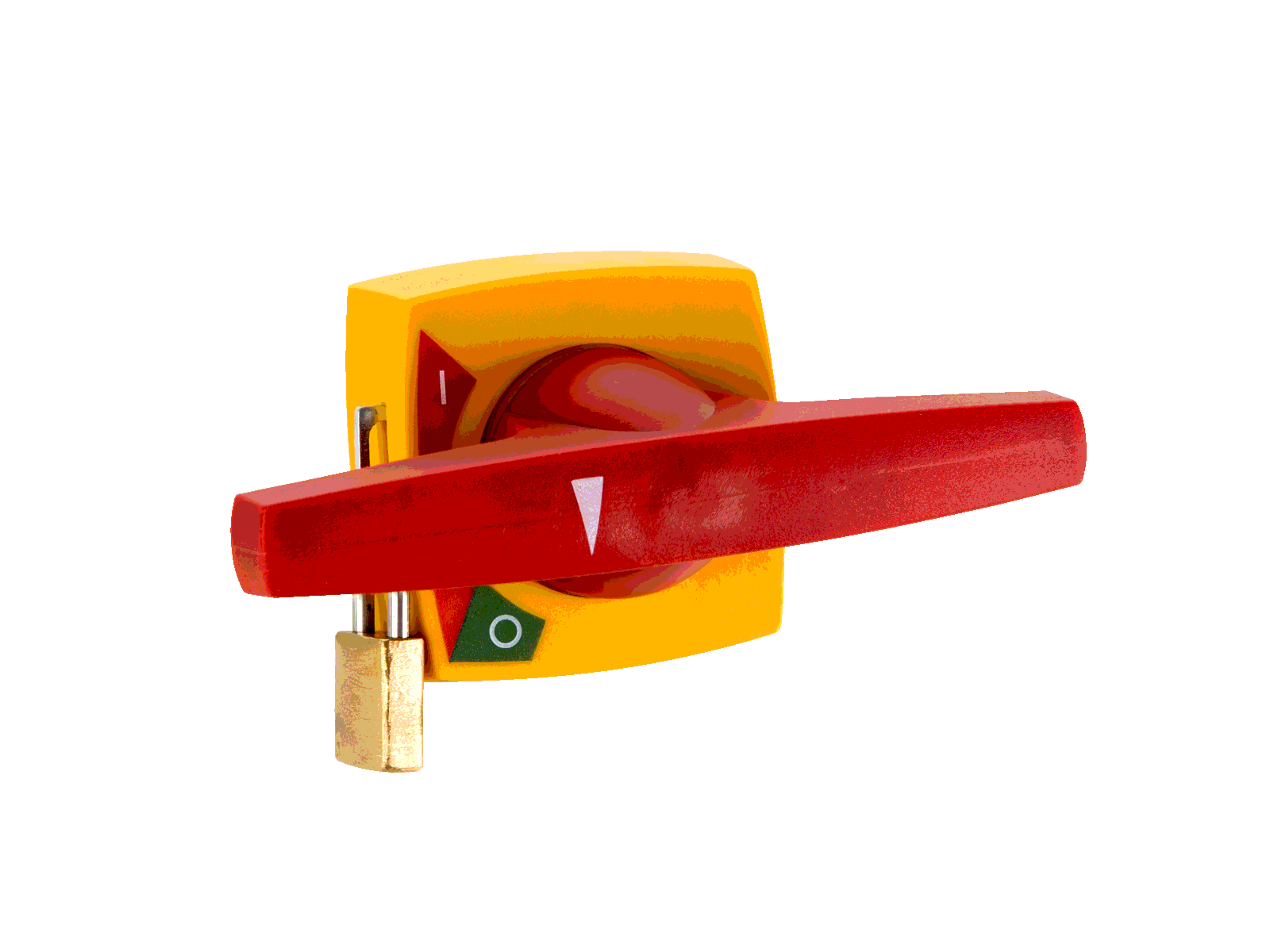

  • Ovládání přímé nebo externí na dveřích rozvaděče

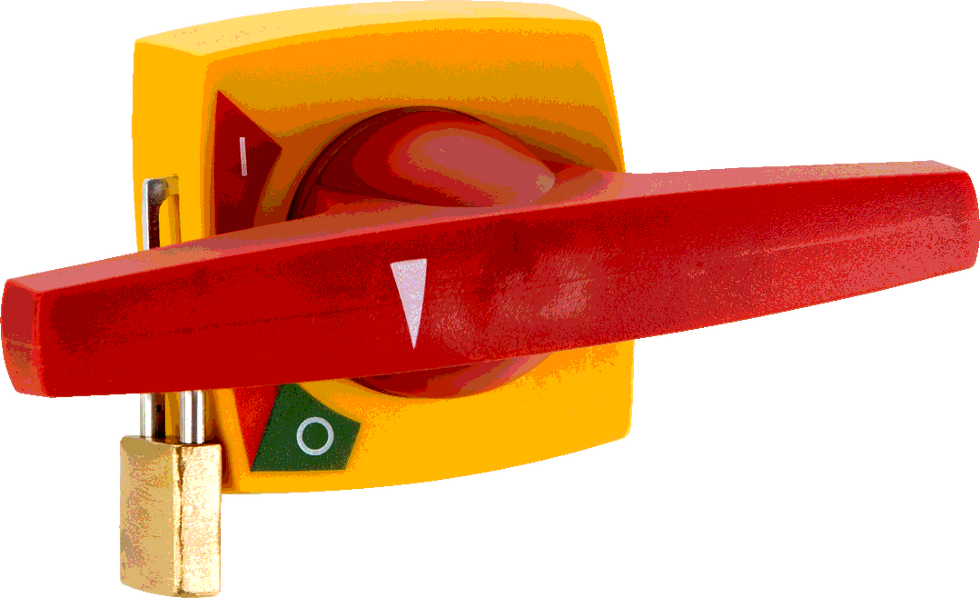

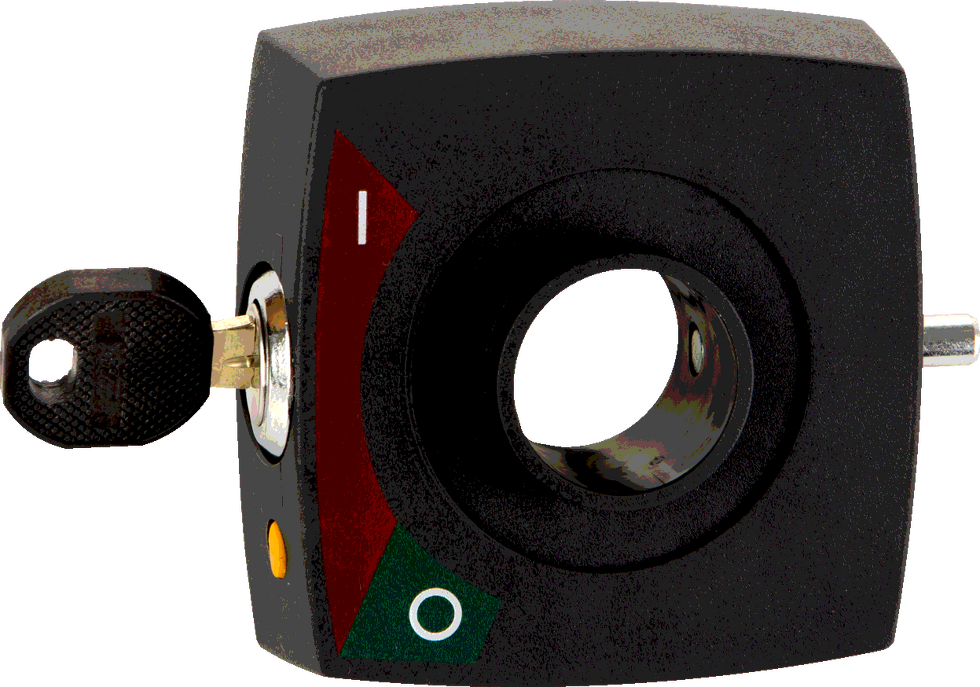

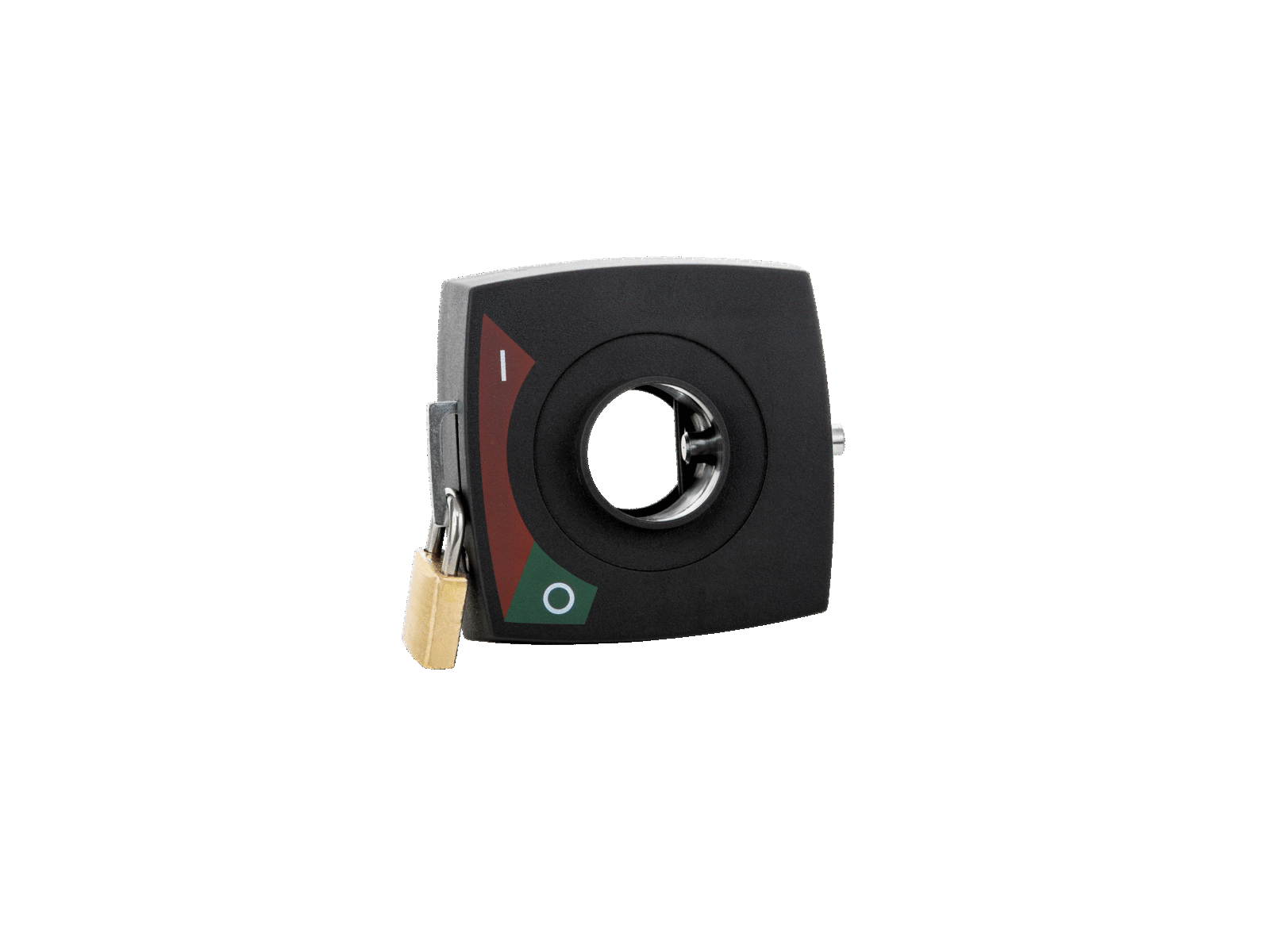

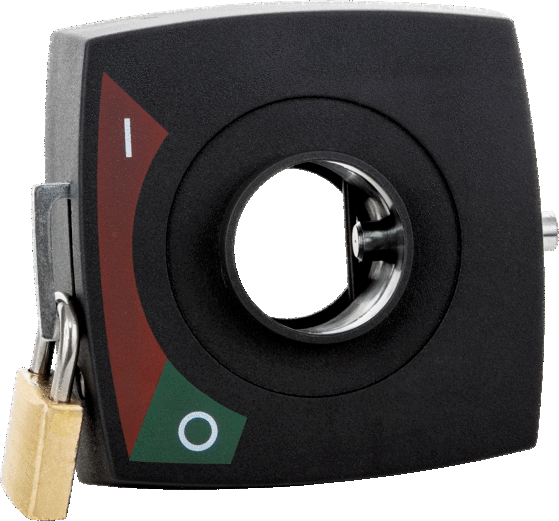

  • Uzamknutí dveří v poloze "0" až 3 zámky
  • Ovládání zepředu

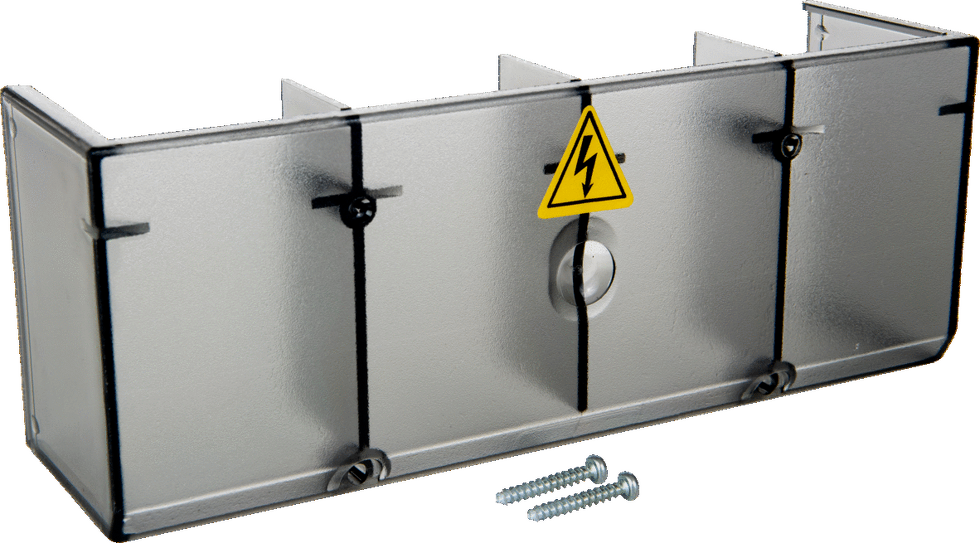

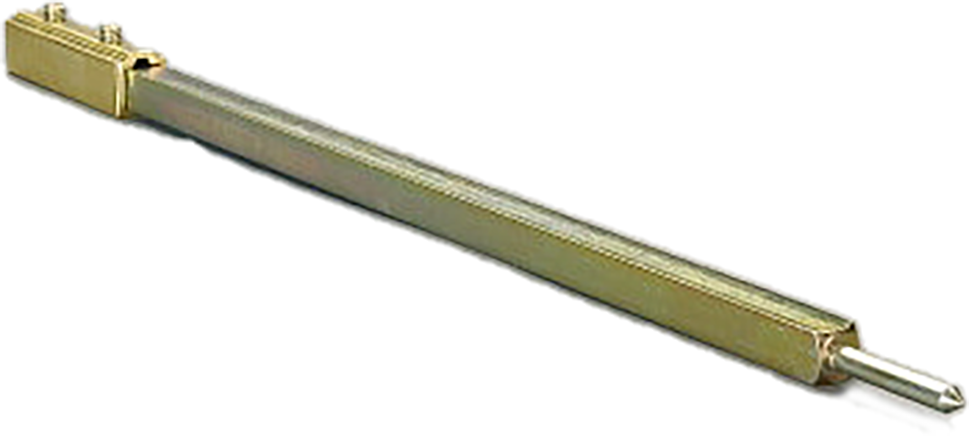

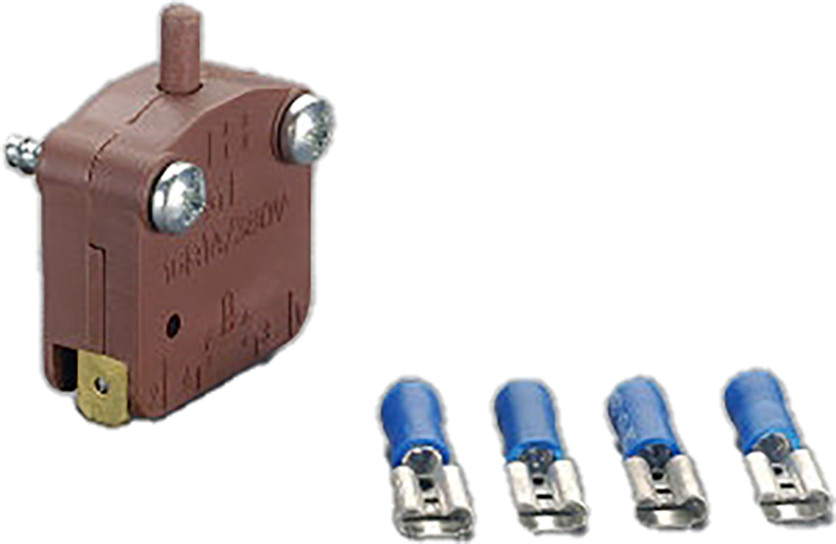

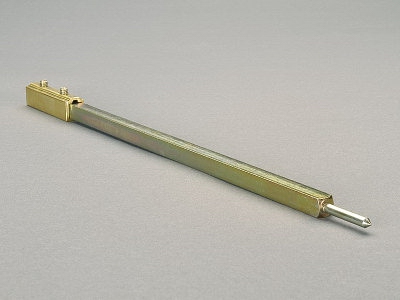

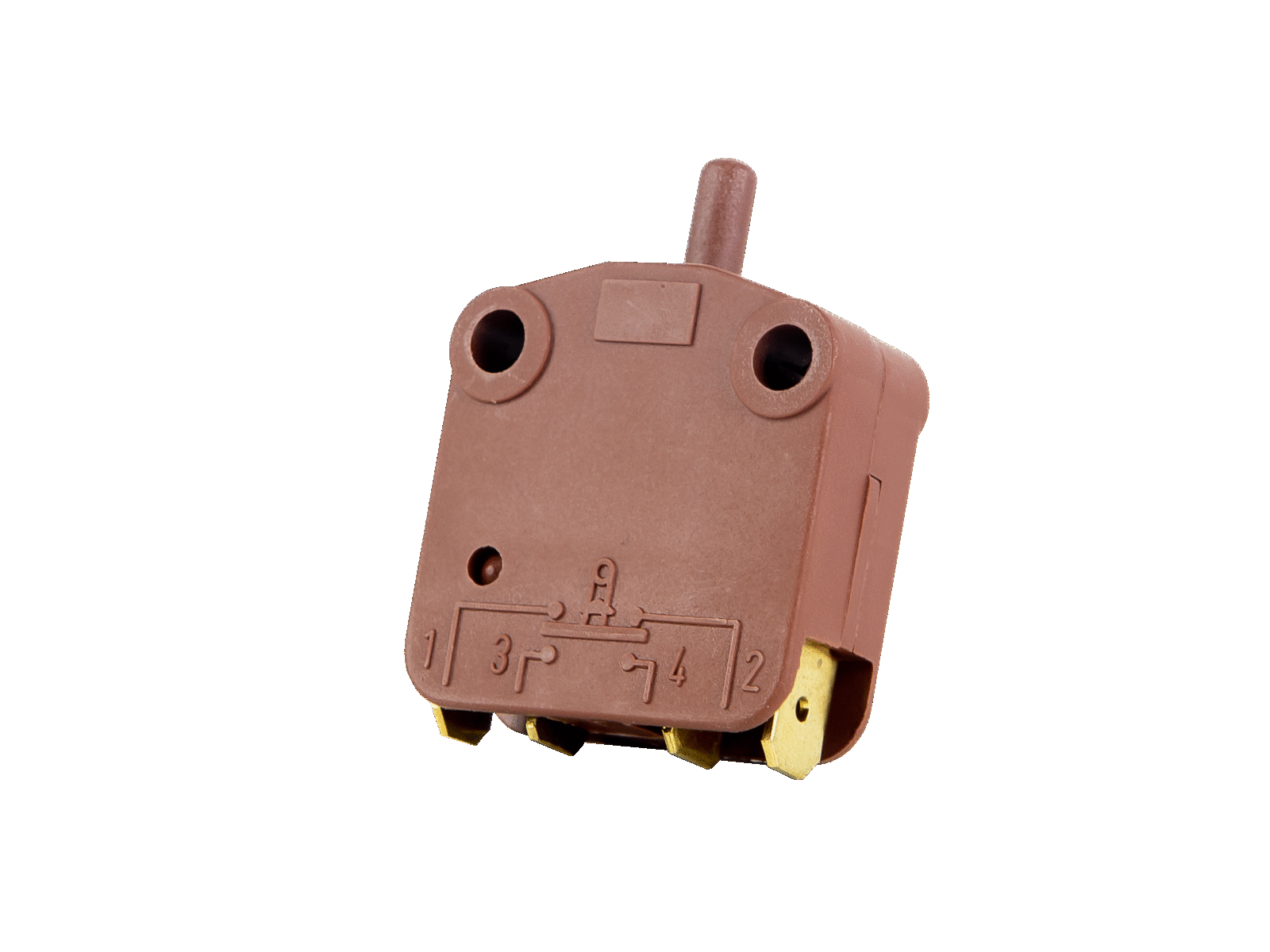

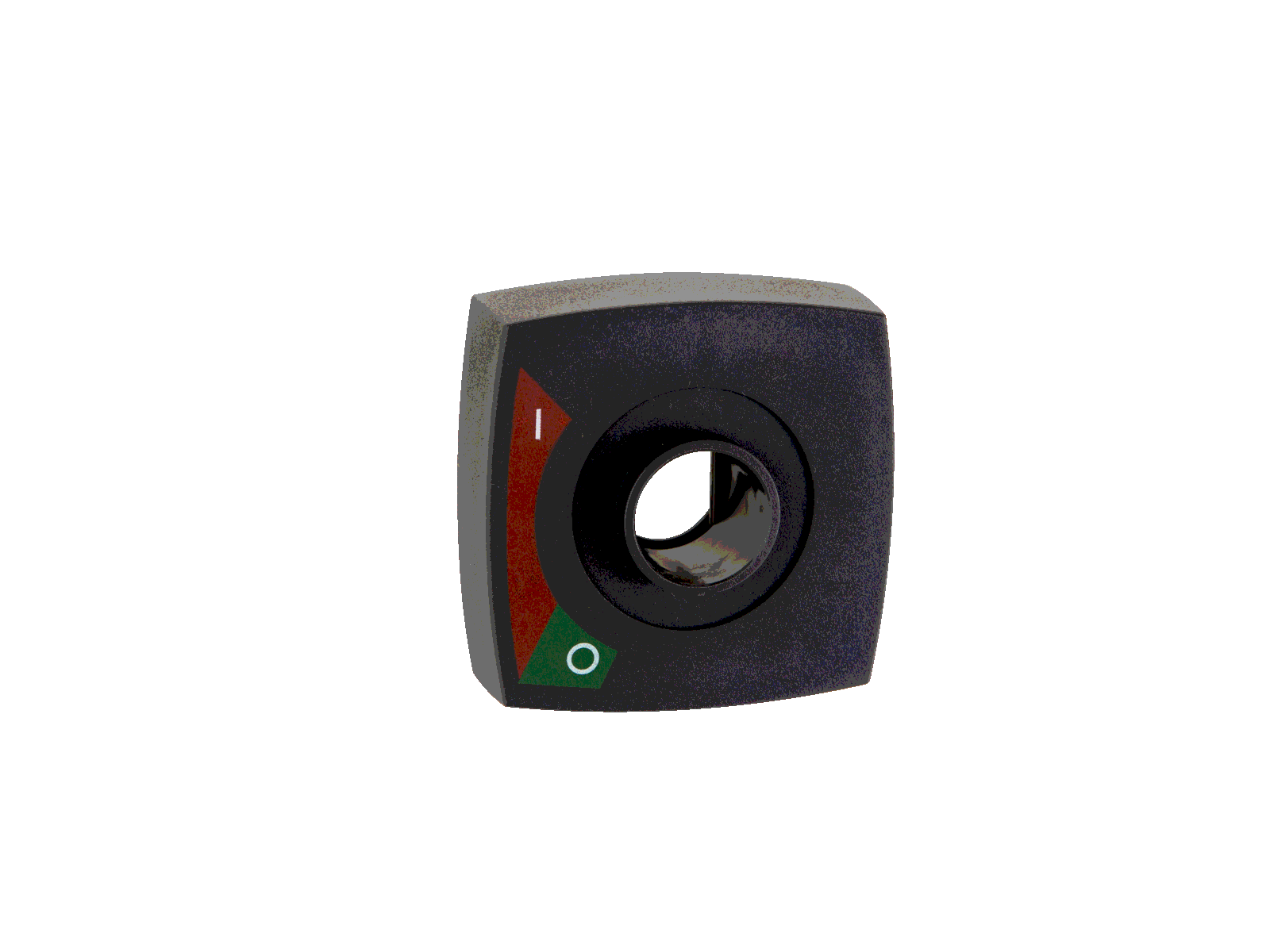

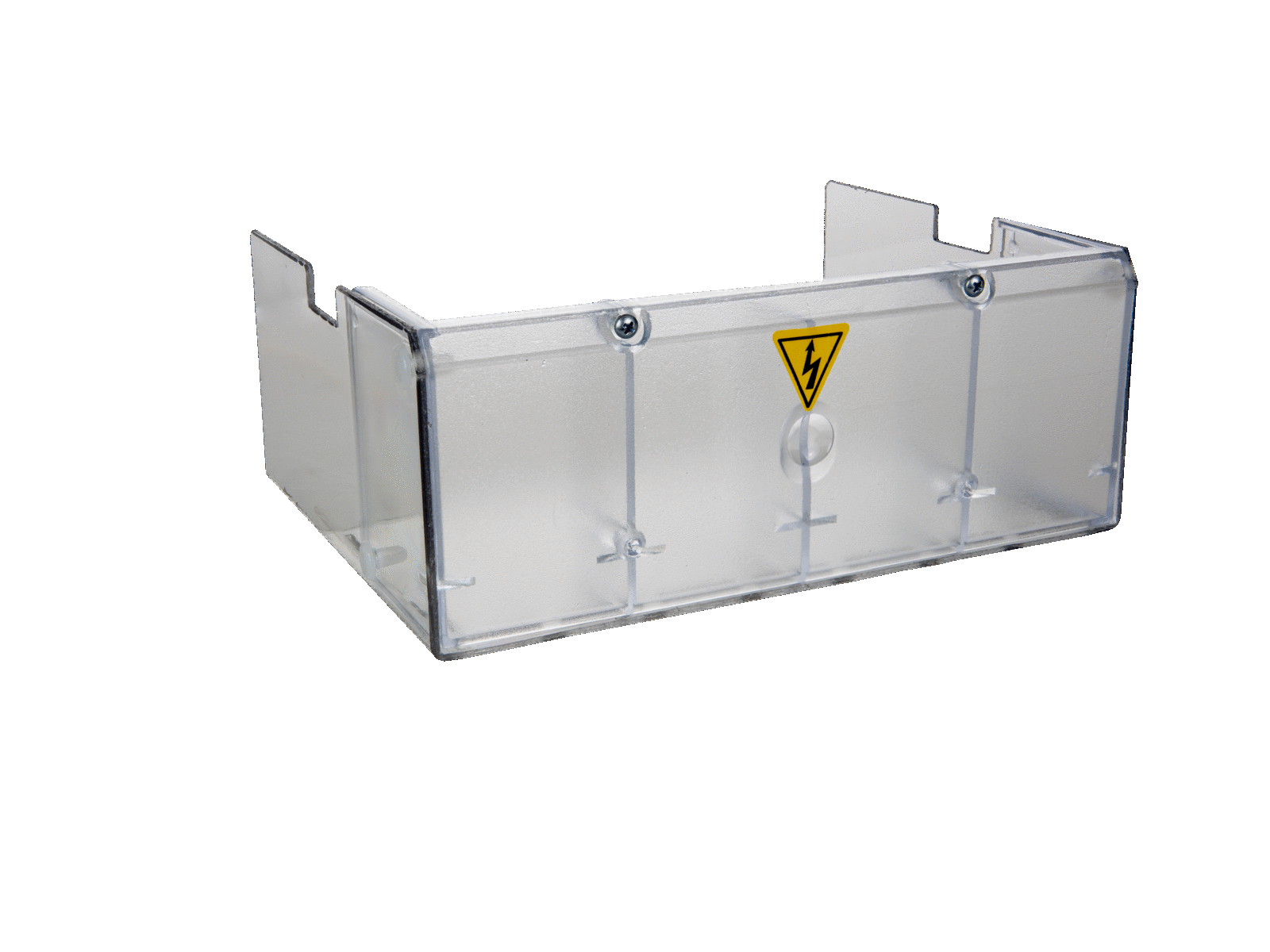

  • Pomocné kontakty, kryty vývodu, rukojeti, hřídele
  • Certifikace IEC, EAC a CCC

Rozšířené informace

CAPUS Panel S32 - 3-pólové provedení CAPUS Panel S32 - 3-pólový odpínač s grafitově-šedou otočnou rukojetí, 160 A - 3150 A

Obj. číslo Jm. proud
[A]
Připojení Velikost Rozměry
[mm]
23001.000 160 šroub M6 1 158 x 122 x 58

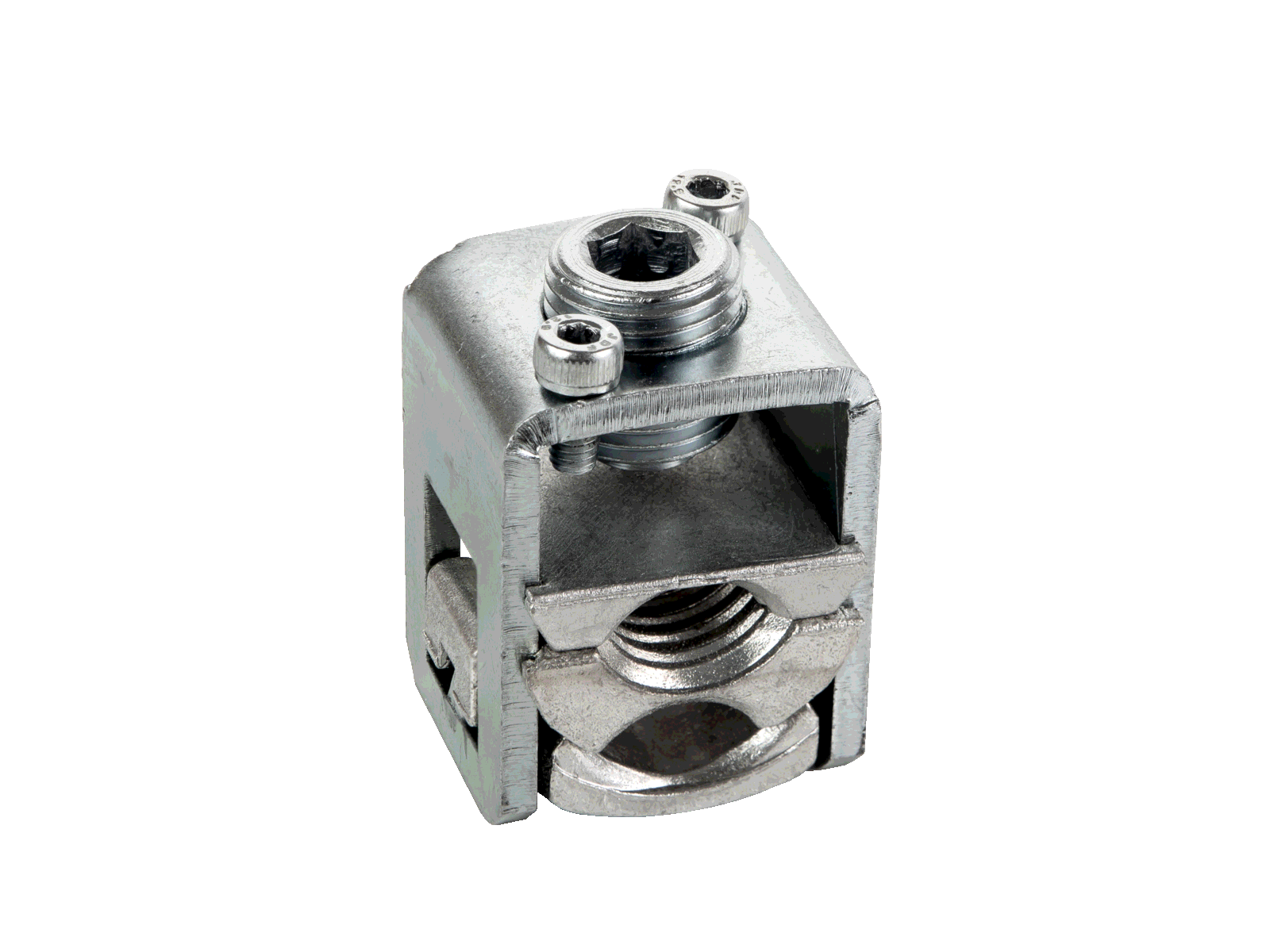

23002.000 160 rámová svorka 6 - 70 mm2 1 158 x 122 x 58
23003.000 250 šroub M8 2 205 x 135 x 65
23004.000 400 šroub M10 2 205 x 147 x 65
23005.000 630 šroub M10 3 293 x 193 x 98
23006.000 1000 šroub M12 3 293 x 204 x 98
23007.000 1250 šroub M16 4 385 x 290 x 127
23008.000 1600 šroub M12 4 385 x 360 x 127
23009.000 2500 šroub M12 5 385 x 450 x 248
23010.000 3150 šroub M12 5 385 x 450 x 248

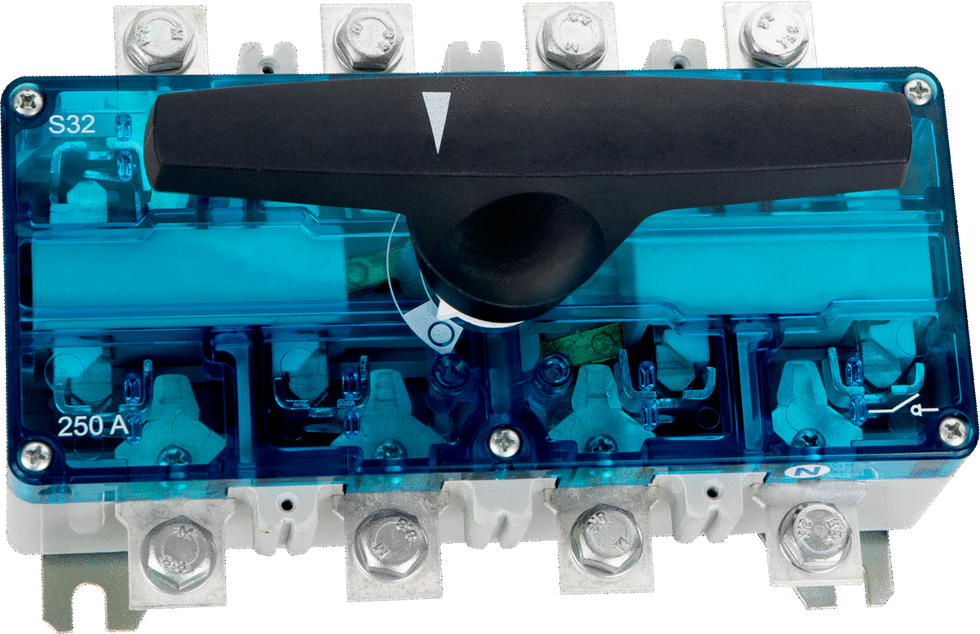

CAPUS Panel S32 - 3-pólové + N provedení CAPUS Panel S32 - 3-pólový + N odpínač s grafitově-šedou otočnou rukojetí, 160 A - 3150 A

Obj. číslo Jm. proud
[A]
Připojení Velikost Rozměry
[mm]
23021.000 160 šroub M6 1 158 x 122 x 58
23022.000 160 rámová svorka 6 - 70 mm2 1 158 x 122 x 58
23023.000 250 šroub M8 2 205 x 135 x 65
23024.000 400 šroub M10 2 205 x 147 x 65
23025.000 630 šroub M10 3 293 x 193 x 98
23026.000 1000 šroub M12 3 293 x 204 x 98
23027.000 1250 šroub M16 4 385 x 290 x 127
23028.000 1600 šroub M12 4 385 x 360 x 127



CAPUS Panel S32 - 4-pólové provedení CAPUS Panel S32 - 4-pólový odpínač s grafitově-šedou otočnou rukojetí, 160 A - 3150 A

Obj. číslo Jm. proud
[A]
Připojení Velikost Rozměry
[mm]
23011.000 160 šroub M6 1 158 x 122 x 58
23012.000 160 rámová svorka 6 - 70 mm2 1 158 x 122 x 58
23013.000 250 šroub M8 2 205 x 135 x 65
23014.000 400 šroub M10 2 205 x 147 x 65
23015.000 630 šroub M10 3 293 x 193 x 98
23016.000 1000 šroub M12 3 293 x 204 x 98
23017.000 1250 šroub M16 4 385 x 290 x 127
23018.000 1600 šroub M12 4 385 x 360 x 127



CAPUS Panel - rukojeti a příslušenství

Obj. číslo Provedení Typ Použitelné pro variantu
23901.000 Jednotka pro montáž na dveře rozváděče - CAPUS Panel S32 160 A
23902.000 Jednotka pro montáž na dveře rozváděče - CAPUS Panel S32 250 A / 400 A
23903.000 Jednotka pro montáž na dveře rozváděče - CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
23904.000 Jednotka pro montáž na dveře rozváděče s visacím zámkem CAPUS Panel S32 160 A
23905.000 Jednotka pro montáž na dveře rozváděče s visacím zámkem CAPUS Panel S32 250 A / 400 A
23906.000 Jednotka pro montáž na dveře rozváděče s visacím zámkem CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
23907.000 Jednotka pro montáž na dveře rozváděče se zámkem na klíč CAPUS Panel S32 160 A
23908.000 Jednotka pro montáž na dveře rozváděče se zámkem na klíč CAPUS Panel S32 250 A / 400 A
23909.000 Jednotka pro montáž na dveře rozváděče se zámkem na klíč CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
23910.000 Jednotka pro montáž na dveře rozváděče, s rukojetí červeno-žlutá, s visacím zámkem CAPUS Panel S32 160 A
23911.000 Jednotka pro montáž na dveře rozváděče, s rukojetí červeno-žlutá, s visacím zámkem CAPUS Panel S32 250 A / 400 A
23912.000 Jednotka pro montáž na dveře rozváděče, s rukojetí červeno-žlutá, s visacím zámkem CAPUS Panel S32 630 A / 1000 A
23913.000 Jednotka pro montáž na dveře rozváděče, s rukojetí červeno-žlutá, s visacím zámkem CAPUS Panel S32 1250 A / 1600 A
23914.000 Jednotka pro montáž na dveře rozváděče, s rukojetí červeno-žlutá, s visacím zámkem CAPUS Panel S32 2500 A / 3150 A
23915.000 Kryt prostoru připojovacích svorek - CAPUS Panel S32 160 A
23916.000 Kryt prostoru připojovacích svorek - CAPUS Panel S32 250 A / 400 A
23917.000 Kryt prostoru připojovacích svorek - CAPUS Panel S32 630 A / 1000 A
23918.000 Kryt prostoru připojovacích svorek - CAPUS Panel S32 1250 A / 1600 A
23919.000 Kryt prostoru připojovacích svorek - CAPUS Panel S32 2500 A / 3150 A
23920.000 Spínač monitoru stavu 1x NC + 1x NO CAPUS Panel S32 160 A
23921.000 Spínač monitoru stavu 1x NC + 1x NO CAPUS Panel S32 250 A / 400 A / 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
23922.000 Prodlužovací hřídel délka 300 mm CAPUS Panel S32 160 A
23923.000 Prodlužovací hřídel délka 300 mm CAPUS Panel S32 250 A / 400 A
23924.000 Prodlužovací hřídel délka 300 mm CAPUS Panel S32 630 A / 1000 A / 1250 A / 1600 A / 2500 A / 3150 A
23925.000 Připojovací svorka 1x 50 - 120 mm2 CAPUS Panel S32 250 A
23926.000 Připojovací svorka 1x 95 - 240 mm2 CAPUS Panel S32 400 A
23927.000 Připojovací svorka 2x 50 - 95 mm2 CAPUS Panel S32 400 A
23928.000 Připojovací svorka 2x 95 - 150 mm2 CAPUS Panel S32 630 A
23929.000 Připojovací svorka 3x 50 - 95 mm2 CAPUS Panel S32 630 A
23930.000 Připojovací svorka 2x 95 - 240 mm2 CAPUS Panel S32 1000 A
23931.000 Připojovací svorka 3x 95 - 150 mm2 CAPUS Panel S32 1000 A

Související produkty

CAPUS Panel BB32
Varianty: 14
Přepínač CAPUS Panel - 160 - 1600 A

Univerzální přepínače na montážní desku splňující standard IEC 60947-6 Ed. 03/2021. Pro jmenovité proudy 160 - 1600 A, 3-pólové nebo 3-pólové + N provedení. Zkratový proud až 100 kA.

Porovnání
Skladem v GHVDetail produktu
Odpínač CAPUS Panel - 33808.000
Varianty: 16
Odpínač CAPUS Panel - 16 - 160 A

Univerzální odpínače na lištu DIN dle IEC / EN 60715. Pro jmenovité proudy 16 - 160 A, 3-pólové nebo 3-pólové + N provedení.

Mohlo by vás zajímat

Události

21.12.2023 - 05.01.2024
Ve dnech 22.12. až 4.1. bude provoz firmy omezen. 21.12. bude poslední expediční den v roce 2023. 27.-29.12. bude celozávodní dovolená. 2.1.-3.1. proběhnou inventury skladů a zboží. 5.1.2024 bude prvním...

Mimořádné akce

Akční nabídka měřicích přístrojů FLUKE do 29.12.2023
01.09.2023 - 29.12.2023
* Zkoušečka Fluke 150/VDE za cenu nižšího modelu Fluke T130/VDE* Multimetry Fluke 116 a Fluke 117, klešťový multimetr Fluke 325 a zkoušečka T6-600  za zvýhodněnou cenu* Tester instalací Fluke 1662, Fluke...
Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 29.12.2023
01.09.2023 - 29.12.2023
* Analyzátory a záznamníky sítě C.A 8345, C.A 8336, C.A 8331 a PEL 103 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky za POLOVINU. Ušetříte...

Novinky

Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...
Svolávací akce Fluke - Kabely pro Fluke 17xx
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...

Odborné články

MOTUS C14 mění hru motorových spouštěčů
16.09.2023
Optimální řešení řízení induktivních zátěží je otázkou téměř v každé instalaci, snad mimo ty bytové. Mohou to být různé aplikace – pohony pásových linek, ventilátory a ventilační systémy, kompresory ale...
Podpěrné a distanční izolátory z kompozitního plastu
12.08.2023
Podpěrné a distanční izolátory vyráběné z kompozitních materiálů mají oproti keramickým izolátorům výhodu nejen v menších rozměrech a nižší hmotnosti. Umožňují také jednoduchou montáž a vynikají elektrickými...
