Odpínač CAPUS - 125 ... 3150 A

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

Odpínače pro výkonové aplikace na jmenovité proudy 125 A...3150 A podle připojením rámový svorkou, šrouby M8, M10, M12 a M14.
Dostupnost: Prodej ukončen
Nahrazující produkty
ChatDotaz na produkt
PorovnáníPorovnat
Radek Odložilík
Radek Odložilík
Technicko-obchodní specialista měřicí techniky a převodníků pro rozváděče WEIGEL, ISKRA a přípojnicových systémů WÖHNER.

Nahrazeno produkty

CAPUS Panel S32
Varianty: 26
Odpínač CAPUS Panel - 160 - 3150 A

Univerzální odpínače na montážní desku. Pro jmenovité proudy 160 - 3150 A, 3-pólové, 3-pólové + N nebo 4-pólové provedení. Zkratový proud až 100 kA.

od 2 365 Kč
od 2 861,65 Kč s DPH
Porovnání
Skladem v GHVDetail produktu
Odpínač CAPUS Panel - 33808.000
Varianty: 16
Odpínač CAPUS Panel - 16 - 160 A

Univerzální odpínače na lištu DIN dle IEC / EN 60715. Pro jmenovité proudy 16 - 160 A, 3-pólové nebo 3-pólové + N provedení.

Varianty k produktu Odpínač CAPUS - 125 ... 3150 A (27)

33424
Odpínač 125A-3150A
CAPUS 3x125A

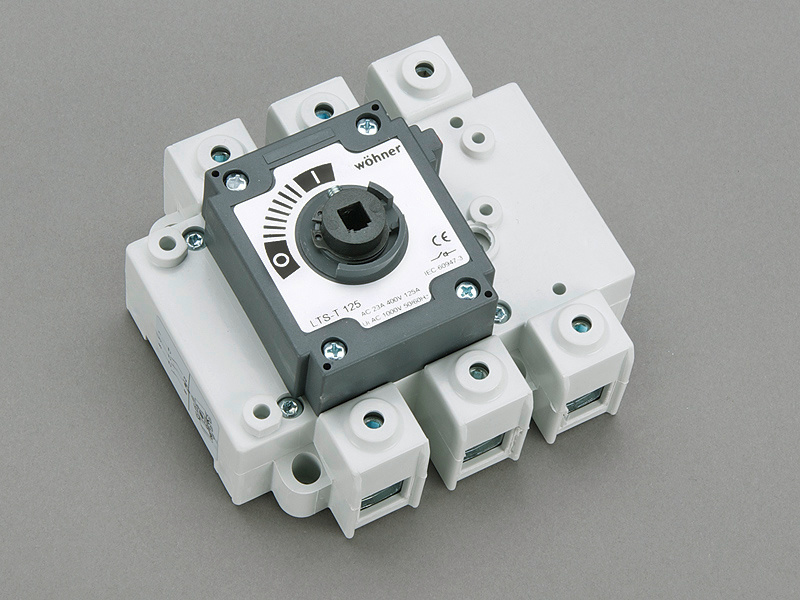

3-pólový; připojení: rámovou svorkou 95mm2; jmenovitý proud: 125A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33424.000
EAN: 4021267334246
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33424
Odpínač 125A-3150A
CAPUS 3x125A
3-pólový; připojení: šroub M8; jmenovitý proud: 125A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33425.000
EAN: 4021267334253
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33424
Odpínač 125A-3150A
CAPUS 3x160A

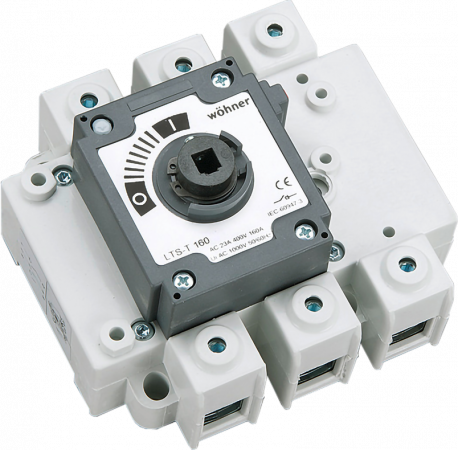

3-pólový; připojení: rámová svorka 95mm2; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33426.000
EAN: 4021267334260
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
CAPUS 3x160A Odpínač 125A-3150A
Odpínač 125A-3150A
CAPUS 3x160A
3-pólový; připojení: šroub M8; jmenovitý proud: 160A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33427.000
EAN: 4021267334277
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33429
Odpínač 125A-3150A
CAPUS 3x200A
3-pólový; připojení: šroub M10; jmenovitý proud: 200A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33428.000
EAN: 4021267334284
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33429
Odpínač 125A-3150A
CAPUS 3x250A
3-pólový; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33429.000
EAN: 4021267334291
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33432
Odpínač 125A-3150A
CAPUS 3x315A
3-pólový; připojení: šroub M10; jmenovitý proud: 315A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33430.000
EAN: 4021267334307
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33432
Odpínač 125A-3150A
CAPUS 3x400A
3-pólový; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33431.000
EAN: 4021267334314
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33432
Odpínač 125A-3150A
CAPUS 3x630A

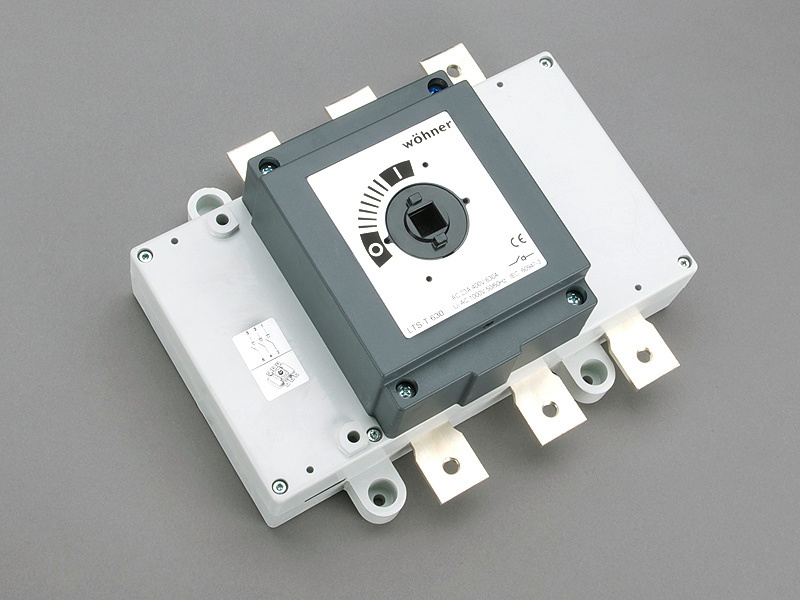

3-pólový; připojení: šroub M10; jmenovitý proud: 630A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33432.000
EAN: 4021267334321
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33432
Odpínač 125A-3150A
CAPUS 3x800A
3-pólový; připojení: šroub M10; jmenovitý proud: 800A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33433.000
EAN: 4021267334338
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 3x1250A
3-pólový; připojení: šroub M14; jmenovitý proud: 1250A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33434.000
EAN: 4021267334345
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 3x1600A
3-pólový; připojení: šroub M14; jmenovitý proud: 1600A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33435.000
EAN: 4021267334352
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 3x2000A
3-pólový; připojení: šroub M12; jmenovitý proud: 2000A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33437.000
EAN: 4021267334376
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 3x3150A
3-pólový; připojení: šroub M12; jmenovitý proud: 3150A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33439.000
EAN: 4021267334390
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33440
Odpínač 125A-3150A
CAPUS 4x125A

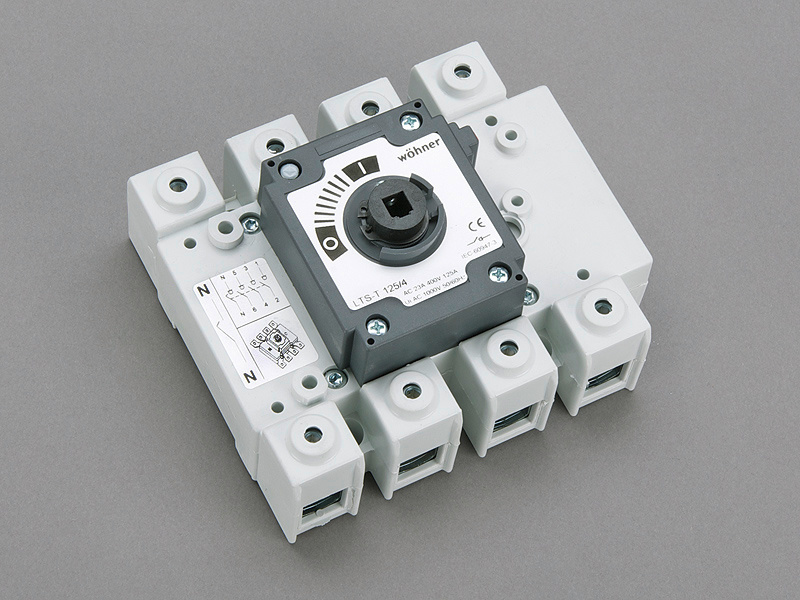

3-pólový + N; připojení: rámová svorka 95mm2; jmenovitý proud: 125A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33440.000
EAN: 402126733440
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33441
Odpínač 125A-3150A
CAPUS 4x125A

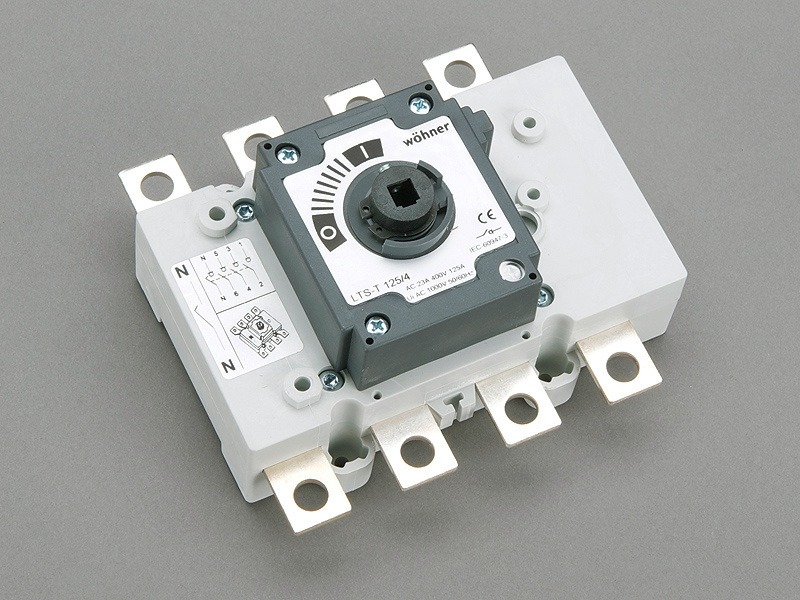

3-pólový + N; připojení: šroub M8; jmenovitý proud: 125A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33441.000
EAN: 4021267334413
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33440
Odpínač 125A-3150A
CAPUS 4x160A
3-pólový + N; připojení: rámová svorka 95mm2; jmenovitý proud: 160A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33442.000
EAN: 4021267334420
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33441
Odpínač 125A-3150A
CAPUS 4x160A
3-pólový + N; připojení: šroub M8; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33443.000
EAN: 4021267334437
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33445
Odpínač 125A-3150A
CAPUS 4x200A
3-pólový + N; připojení: šroub M10; jmenovitý proud: 200A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33444.000
EAN: 4021267334444
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33445
Odpínač 125A-3150A
CAPUS 4x250A

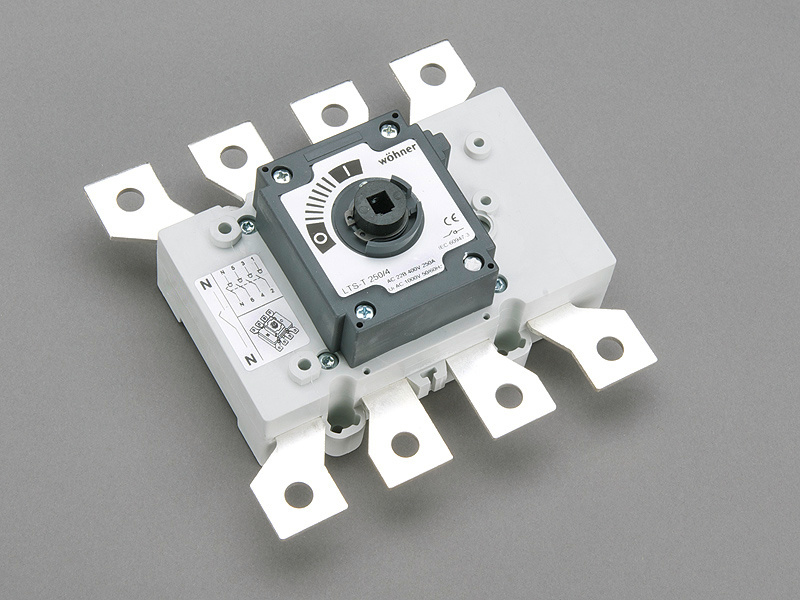

3-pólový + N; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33445.000
EAN: 4021267334451
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33441
Odpínač 125A-3150A
CAPUS 4x315A
3-pólový + N; připojení: šroub M10; jmenovitý proud: 315A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33446.000
EAN: 4021267334468
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33441
Odpínač 125A-3150A
CAPUS 4x400A
3-pólový + N; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33447.000
EAN: 4021267334475
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 4x630A
3-pólový + N; připojení: šroub M10; jmenovitý proud: 630A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33448.000
EAN: 4021267334482
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
33441
Odpínač 125A-3150A
CAPUS 4x800A
3-pólový + N; připojení: šroub M10; jmenovitý proud: 800A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33449.000
EAN: 4021267334499
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 4x1250A
3-pólový + N; připojení: šroub M14; jmenovitý proud: 1250A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33450.000
EAN: 4021267334505
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 4x1600A
3-pólový + N; připojení: šroub M14; jmenovitý proud: 1600A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33451.000
EAN: 4021267334512
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání
GHV - velké G
Odpínač 125A-3150A
CAPUS 4x2000A
3-pólový + N; připojení: šroub M12; jmenovitý proud: 2000A (IEC); jmenovité napětí: 400V AC (IEC); bez otočné rukojeti; připojení: na montážní desku;
OBJ: 33452.000
EAN: 4021267334529
Záruka: 24 m.
Prodej ukončen
Pomůžeme Vám s výběrem alternativy
Porovnání

Volitelné příslušenství k Odpínač CAPUS - 125 ... 3150 A

33924
Příslušenství k odpínačům CAPUS
Otočná rukojeť pro montáž na dveře, černo-šedá
Dveřní páka pro odpínač typu LTS-T 1250 (CAPUS odpínač do 3150A) s hřídelí; černo-šedá barva; IP65, uzamykatelná;
OBJ: 33924.000
EAN: 4021267339241
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33971
Příslušenství k odpínačům CAPUS

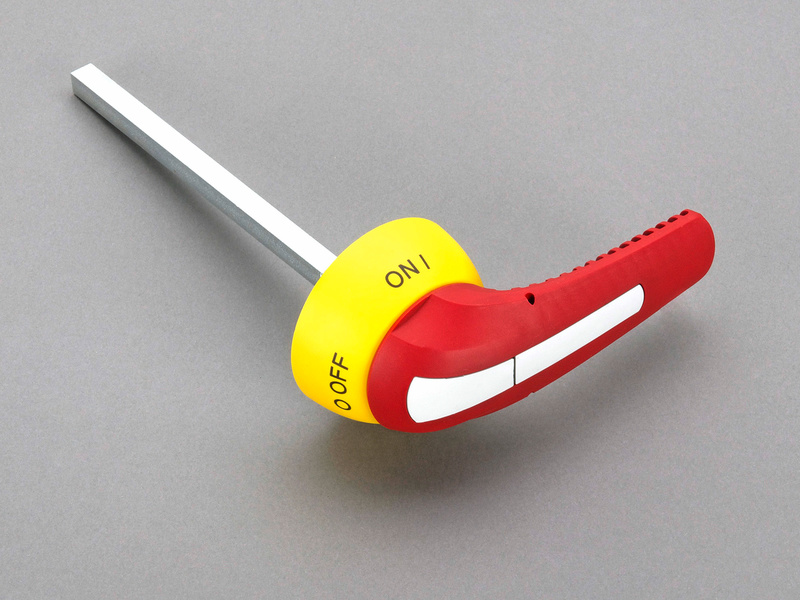

Rukojeť pro montáž na dveře, červeno-žlutá
Dveřní páka pro odpínač typu LTS-T 315, 400 (CAPUS odpínač do 3150A) s hřídelí; červeno-žlutá barva; IP65, uzamykatelná;
OBJ: 33971.000
EAN: 4021267339715
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33939
Příslušenství k odpínačům CAPUS

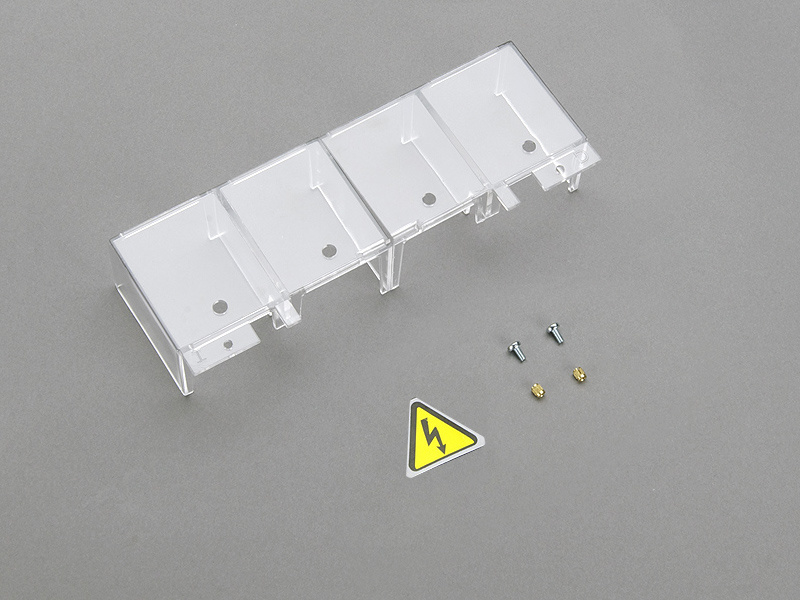

Kryt svorek
K zakrytí všech svorek na jedné straně odpínače CAPUS typu LTS-T 315 (CAPUS odpínač do 3150A); průhledný;
OBJ: 33939.000
EAN: 4021267339395
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání
33944
Příslušenství k odpínačům CAPUS

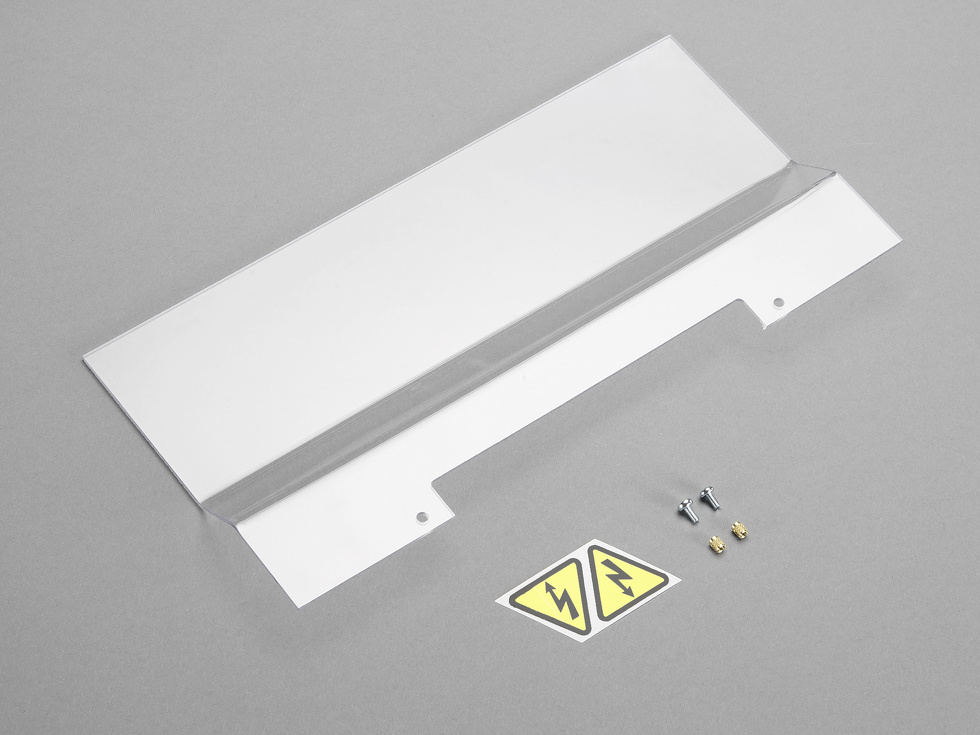

Kryt prostoru svorek
K zakrytí všech svorek na jedné straně odpínače CAPUS typu LTS-T 315, 400 (CAPUS odpínač do 3150A); průhledný; horní/dolní připojení;
OBJ: 33944.000
EAN: 4021267339449
Záruka: 24 m.
Není skladem
Prověříme pro Vás
Na dotaz
Poptejte cenu
Porovnání

Popis výrobku

Tento produkt již není v naší nabídce!
Máme pro vás připraveny nahrazující produkty.

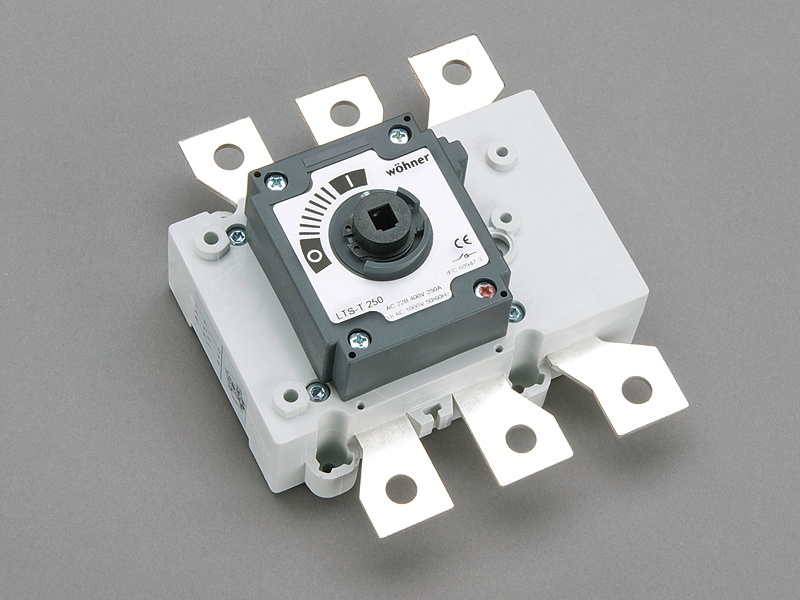

CAPUS Panel - odpínač

Odpínač typ LTS-T

  • Možnost vizuální kontroly sepnutí / rozpojení
  • 3-polový nebo 3-p + N provedení
  • Kryty svorek, monitor polohy sepnutí odpínače
  • Bez otočné rukojeti
  • Jmenovitý proud: od 125A do 3150A
  • Jmenovité napětí: 690V nebo 400V AC
  • Zařízení je dodáváno bez rukojeti
  • Kryty přípojného prostoru nejsou součástí dodávky

Rozšířené informace

CAPUS Panel - odpínač

 Odpínač typ LTS-T

Obj. čísloProvedení - bez otočné rukojetíJm. proud [A]Připojení
33424.000 3-pól   125 rámová svorka 95 mm2
33440.000 3-pól + N   125 rámová svorka 95 mm2
33425.000 3-pól   125 šroub M8
33441.000 3-pól + N   125 šroub M8
33426.000 3-pól   160 rámová svorka 95 mm2
33442.000 3-pól + N   160 rámová svorka 95 mm2
33427.000 3-pól   160 šroub M8
33443.000 3-pól + N   160 šroub M8
33428.000 3-pól   200 šroub M8
33444.000 3-pól + N   200 šroub M10
33429.000  3-pól   250 šroub M10
33445.000 3-pól + N   250 šroub M10
33430.000  3-pól   315 šroub M10
33446.000  3-pól + N   315 šroub M10
33431.000  3-pól   400 šroub M10
33447.000 3-pól + N   400 šroub M10
33432.000  3-pól   630 šroub M10
33448.000 3-pól + N   630 šroub M10
33433.000  3-pól   800 šroub M10
33449.000 3-pól + N   800 šroub M10
33434.000* 3-pól 1250 šroub M14
33450.000*  3-pól + N 1250 šroub M14
33435.000* 3-pól 1600 šroub M14
33451.000* 3-pól + N 1600 šroub M14
33452.000*  3-pól + N 2000  šroub M12
33437.000* 3-pól 2000 šroub M12
33439.000* 3-pól 3150 šroub M12
Jmenovité napětí 690V nebo 400V AC
Montáž na panel
* Termín dodání - na dotaz u výrobce

Volitelné příslušenství

Obj. čísloProvedeníPoužitelné pro
33921.000





Otočná černošedá rukojeť pro montáž na dveře, s hřídelí

LTS-T 125, 160, 200, 250
33922.000 LTS-T 315, 400
33923.000 LTS-T 630, 800
33924.000 LTS-T 1250
33925.000 LTS-T 1600, 1800, 2000, 2500, 3150
33970.000





Otočná červenožlutá rukojeť pro montáž na dveře

LTS-T 125, 160, 200, 250
33971.000 LTS-T 315, 400

33972.000

LTS-T 630, 800
33973.000 LTS-T 1250
33974.000 LTS-T 1600, 1800, 2000, 2500, 3150
33926.000





Otočná černošedá rukojeť pro montáž napřímo

LTS-T 125, 160, 200, 250
33927.000  LTS-T 315, 400
33928.000  LTS-T 630, 800
33929.000  LTS-T 1250
33930.000  LTS-T 1600, 1800, 2000, 2500, 3150
33939.000



Kryt svorek pro zakrytí všech svorek na jedné straně odpínače, průhledné

LTS-T 315
33940.000 LTS-T 630, 800
33941.000 LTS-T 1250
33942.000 LTS-T 1600, 1800
33943.000



Kryt svorek pro zakrytí všech svorek na jedné straně odpínače, průhledné

LTS-T 125, 160, 200, 250
33944.000 LTS-T 315, 400
33945.000 LTS-T 630, 800
33946.000 Monitor polohy sepnutí odpínače, 1 NC + 1 NO, ploché konektory 6,3 x 0,8 LTS-T, LTSU-T
33947.000 Monitor polohy sepnutí odpínače, 2 NC + 2 NO, ploché konektory 6,3 x 0,8
33177.000 Rychloupínací sada na 1 montážní lištu TH 35  LTS-T 125, 160

Související produkty

33333.000 - CAPUS LTS - Pojistkový odpínač bez pojistek (lištový)
Varianty: 16
CAPUS
Pojistkový odpínač CAPUS typu LTS-F s velikostí pojistek 00 až 3 a odpínače typu LTS splňují požadavky na dvojité přerušení hlavních kontaktů, viditelné oddělovací úseky, v případě typu LTS-F nabízí beznapěťovou výměnu pojistek a monitor polohy sepnutí odpínače.

Mohlo by vás zajímat

Události

44. Celostátní setkání elektrotechniků
23.05.2024 - 24.05.2024
Zveme Vás na 44. Celostátní setkání elektrotechniků. Událost proběhne od 23. - 24. května ve Společenském centru Bystrc v Brně a během těchto dvou dnů se můžete těšit na pestrý program. Mimo jiné i na...
Elektrotechnická ROADSHOW 2024 v Praze
23.05.2024
Elektrotechnickou roadshow plnou novinek pro projektanty elektro, výrobce rozváděčů, průmyslové podniky a elektromontážní firmy přiváží napříč republikou uskupení čtyř předních oborových firem. O své novinky...

Mimořádné akce

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality sítě C.A 8345, C.A 8336, C.A 8331 a záznamníky kvality sítě  PEL 103 a PEL 104 - za výhodnou cenu a s bohatým příslušenstvím zdarma* Testery izolace 5000 V C.A 6505 a C.A 6547 - prakticky...
Kupte si Fluke ... Získáte druhý ZDARMA
01.03.2024 - 31.08.2024
Více bezpečí, více výhod, více Fluke. Na kvalitním vybavení nešetřete. Je čas investovat do přístrojů, které odolají i nejnáročnějším pracovním podmínkám. Měřicí přístroje Fluke jsou sestrojeny s odolností...

Novinky

Testery elektrických částí strojních zařízení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických částí strojních zařízení, rozváděčů, nářadí, spotřebičů dle norem ČSN EN 60204-1, ČSN EN 61439-1, ČSN EN 60335-1, ČSN EN 62368-1, ČSN EN 60598-1, ČSN EN 60974-4, ČSN EN 50699, ČSN EN...
Čtyřkanálové monitory reziduálních proudů Bender RCMS410
11.09.2023 - 29.03.2024
Společnost Bender představuje čtyřkanálový monitor reziduálních proudů revoluční konstrukce RCMS410: šířka přístroje je pouhých 18 mm a chybějící displej nahrazuje vestavěná NFC komunikace. Monitor RCMS410...

Odborné články

Specifika monitoringu izolačního stavu ve velkých fotovoltaických elektrárnách
25.04.2024
Monitoring izolačního stavu IT sítí fotovoltaických elektráren o výkonu nad 1 MW je ve světě elektrické bezpečnosti specifická disciplína. Hlavním důvodem je velký rozsah instalace tvořené střídači, kilometry...
Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
