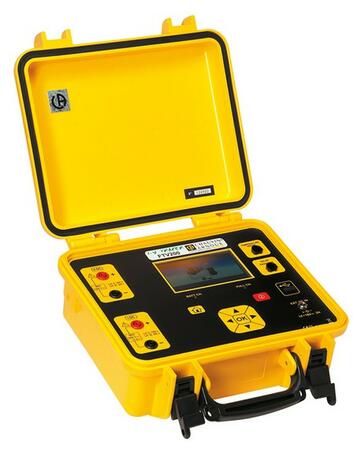

FTV200 I-V Tracer - Analyzátor FV modulů a stringů

Popis výrobku

• Odolný měřicí přístroj pro analýzu jednotlivých fotovoltaických panelů (FV nebo-li PV modulů)
  i celých stringů
• Jednoduchá identifikace chyb a vad, které ovlivňují správný chod FVE
• Měření VA charakteristiky a její porovnání
  s STC charakteristikou s rychlým výsledkem měření vyhovuje / nevyhovuje
  (STC = „Standard Test Conditions“, tj. standardní podmínky při měření)
• Zobrazení dvou charakteristik pro snadné srovnání:
  zelená: aktuální naměřená VA charakteristika (OPC)
  červená: VA charakteristika z databáze (STC)
• Měření výkonové charakteristiky se zobrazením P_max
• Široká databáze STC charakteristik až 10 000 výrobců s možností zadání degradace pro správné porovnání (panel je definován 12 parametry)
• Měření a výpočet 9 parametrů FVE panelů:
  - max. výkon panelu/stringu P_max,
  - napětí při Pmax (V_mpp),
  - proud při P_max (I_mpp),
  - napětí naprázdno V_OC, proud nakrátko I_SC,
  - fill-factor FF,
  - rozdíl mezi max. měřeným výkonem a hodnotou uváděnou výrobcem
    DP_max (pro modul) a DP_maxAVG (pro string),
  - sériového odporu R_S
• Dále měření intenzity osvětlení a bezkontaktní měření teploty
• Měření monokrystalických, polykrystalických, amorfních a mikromorfních panelů vyráběných také tenko-vrstvou technologií (thin-layer film)
• Široký rozsah měření: 10…1000 V a 0,1…10,0 A
• Porovnávání výkonnosti v průběhu několika let
• Paměť 80 MB pro uložení až 10 000 měření
• Komunikační rozhraní USB 2 pro přenos dat do PC
• Software pro analýzu naměřených dat součástí dodávky
