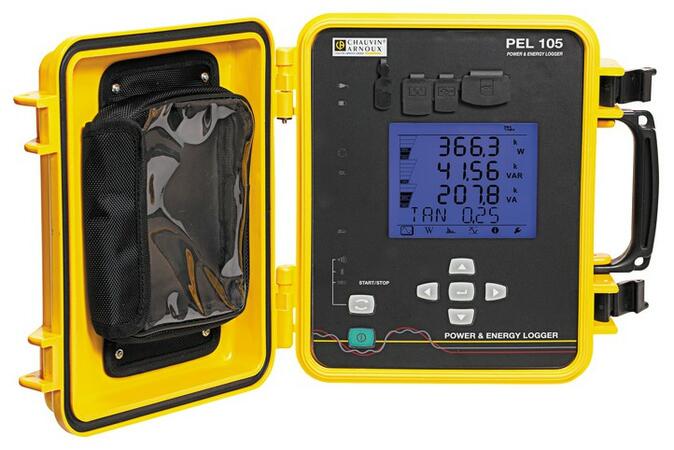

PEL 105 - Záznamník kvality elektrické energie
Záznamník kvality elektrické energie
Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. 4 proudové vstupy s vysokým krytím IP67 pro venkovní použití. USB, Ethernet, Wifi a Bluetooth.
Dostupnost: Prodej ukončen
Dotaz na produktPorovnat
Ing. Jan Kančo
Vedoucí obchodní skupiny měřicí a testovací přístroje - FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, MICSIG a ostatní.
Volitelné příslušenství k PEL 105 - Záznamník kvality elektrické energie
Software
Software DataViewPro přístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všechny jednoduché záznamníky řady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladem v GHV
skladem >10 ks
17 560 Kč/ks
21 247,60 Kč s DPH
+-
Svorka magnetická
XMA-7 černáCAT III, 1000 V, 2 A, průměr magnetu 7 mm, délka 10 mm, připojení vodičů 4 mm, černá
Zjistit více
Zjistit více
OBJ: 66.9516-21
Záruka: 12 m.
Skladem v GHV
skladem 8 ks
435,60 Kč/ks
527,08 Kč s DPH
+-
Adaptér nabíjecí
PA30WPro C.A 833x, C.A 6116, PEL105
OBJ: P01.1020.57
EAN: 3760171412282
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 950 Kč/ks
4 779,50 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
MN93 černáKlešťový převodník MN93 černá 1 ks
AC rozsah 2 A ... 200 A
Průměr otvoru ø20 mm
OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Není skladem
Prověříme pro Vás
5 430 Kč/ks
6 570,30 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
MN93A černáKlešťový převodník MN93A černá 1 ks,
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A, ø20 mm
Průměr otvoru ø20 mm
OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Není skladem
Prověříme pro Vás
8 050 Kč/ks
9 740,50 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černáPružný převodník AmpFLEX A193/800mm černá 1 ks
AC rozsah 100 mA ... 10 000 A
Délka převodníku 800 mm
OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Není skladem
Prověříme pro Vás
9 810 Kč/ks
11 870,10 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
PAC93 černáKlešťový převodník PAC93 černá 1 ks, 9V baterie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Průměr otvoru ø39 mm
OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladem v GHV
skladem 7 ks
12 640 Kč/ks
15 294,40 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL 1xx
J93Klešťový převodník J93 černá 1 ks, kufr 1ks, sada identifikačních kroužků 1ks, 9V baterie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Průměr otvoru ø72 mm
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Průměr otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Není skladem
Prověříme pro Vás
60 480 Kč/ks
73 180,80 Kč s DPH
+-
Příslušenství pro C.A 8xxx, PEL10x
Adaptér k E3N/E27 pro C.A833x, PEL10xNutný pro připojení převodníku E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Není skladem
Prověříme pro Vás
3 230 Kč/ks
3 908,30 Kč s DPH
+-
Náhradní díl
Sada identifikačních kroužků12 barevných kroužků
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladem v GHV
skladem 1 ks
1 120 Kč/ks
1 355,20 Kč s DPH
+-
Brašna
355 x 255 x 235 mm
OBJ: P01.2980.56
EAN: 3760171416235
Záruka: 12 m.
Není skladem
Prověříme pro Vás
4 560 Kč/ks
5 517,60 Kč s DPH
+-
Navíjecí pouzdro ReelBox
Uložení vodiče 1x 3m nebo 2x 1,5m
Zjistit více
Zjistit více
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladem v GHV
skladem >50 ks
450 Kč/ks
544,50 Kč s DPH
+-
Popis výrobku
- Záznamník kvality elektrické energie pro jedno a třífázové sítě

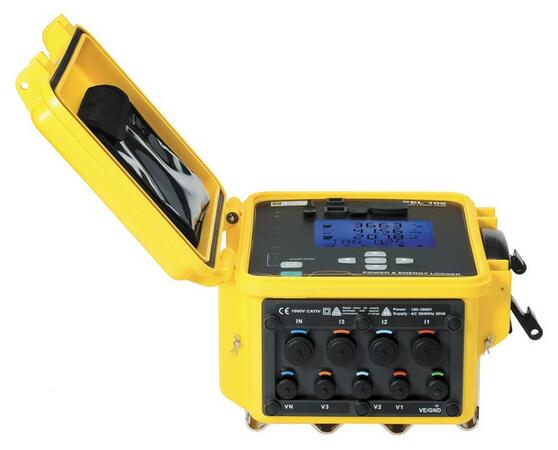

(3AC, 3NAC, vyvážené i nevyvážené s nulovým vodičem i bez něj) - 5 napěťových a 4 proudové vstupy (přímé měření proudu N-vodičem)
- Pro stejnosměrné a střídavé sítě do 1 000 V
- Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
- Třída přesnosti měření napětí 0,2%
- Rychlost vzorkování 128 vzorků / periodu průměrovaných do 5 naměřených hodnoty za sekundu
- Uložení naměřených hodnot na SD kartu, kapacita až 32 GB
- Verze 4řádkovým LC displejem
- Záznamník je vybaven rozhraním USB, Ethernet, Wifi a Bluetooth
- Software PEL Transfer® pro stažení a analýzu naměřených dat
- Software PEL Transfer® rovněž umožňuje komunikaci
se záznamníkem v reálném čase - Možnost analyzovat naměřená data z více záznamníků
usnadňuje hledání problémových míst instalací - TRMS měření napětí, proudu a kmitočtu
- Harmonická analýza do 50té harmonické s výpočtem THD
- Výpočet činného, jalového a zdánlivého výkonu
- Výpočet energií VAh, Wh a varh s rozlišením ve 4 kvadrantech
(induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie) - Výpočet cos φ, tan φ, PF, CF
- Funkce MIN/MAX

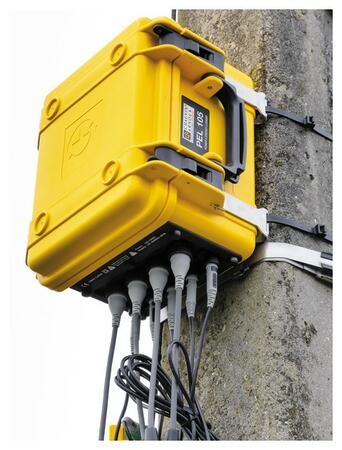

- Možnost montáže přímo na sloupy elektrického vedení

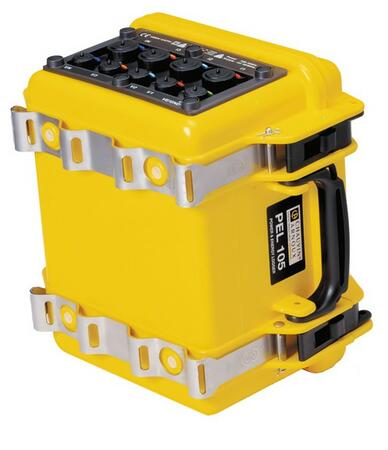

- Zabudováno v odolném kufříku s krytím IP67
- Napájení přímo z měřené instalace
- Elektrická bezpečnost CAT IV/1000 V
