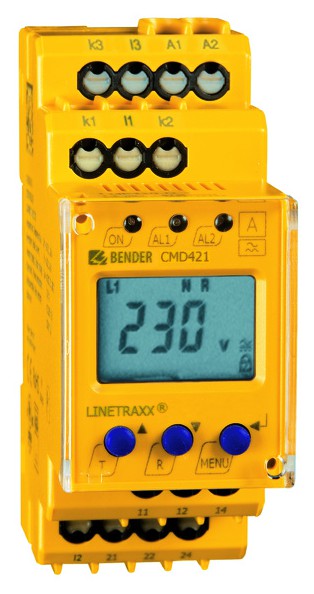

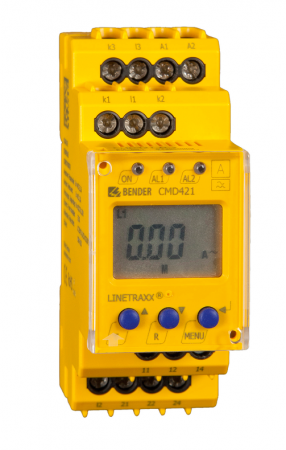

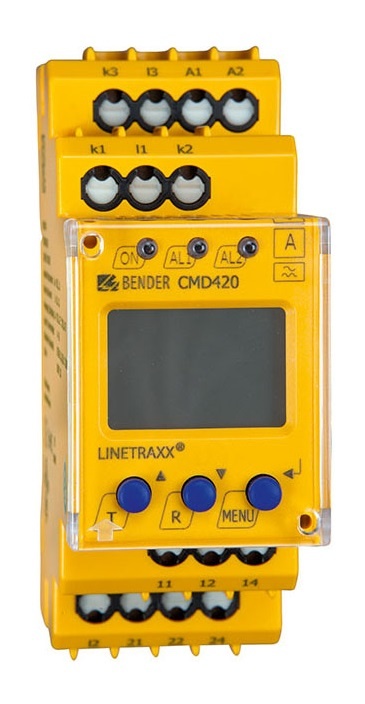

CMD420/421 - Proudový monitor
Podproudový a nadproudový monitor pro střídavé sítě s pomocným napájecím napětím

Varianty k produktu CMD420/421 - Proudový monitor (16)
Popis výrobku
- Monitor nadproudu a podproudu v 3(N)AC třífázových sítích nebo monitoróvání proudového okna
- Monitorování pomocí měřicích transformátorů proudu s převodem x/1A nebo x/5A dle typu
- Nastavitelné hodnoty: zpoždění při spuštění, zpoždění reakce a zpoždění uvolnění
- Nastavitelná hodnota hystereze spínání
- Měření skutečné efektivní hodnoty RMS (AC)
- Digitální indikace měřené hodnoty na LC displeji
- LED indikace POWER ON a ALARM (AL1 / AL2)
- Trvalé automonitorování funkce
- Interní tlačítko TEST / RESET
- Dvě oddělená ALARM relé, (přiřazení ALARMu výběrem pomocí menu)
- Nastavitelný režim N/O nebo N/C a paměť poruch
- Možnost ochrany nastavení přístroje pomocí hesla
- Průhledný čelní kryt
- Možnost zaplombování krytu
- Pouzdro 2 modulární (šíře 36 mm)
- Vyhovuje RoHS
Rozšířené informace
Multifunkční monitory proudu CMD420/421 jsou určeny pro monitorování podproudu, nadproudu popř. proudu mezi dvěma nastavenými mezními hodnotami (monitorování proudového „okna“) v 3(N)AC sítích. Proud je měřen jako skutečná efektivní hodnota. Okamžitá hodnota proudu je zobrazována na LC displeji. Pomocí tlačítek lze zobrazit naměřené hodnoty proudů pro jednotlivé kanály. Naměřená hodnota, která způsobí spuštění alarmu, je uložena do paměti. Díky možnosti nastavení doby vybavení je možné vyhodnocovat některé specifické charakteristiky sítě jako např. spínací proud specifického zařízení, krátkodobé kolísání proudu atp.
Měření proudu je možné pomocí tří standardních měřicích transformátorů proudu s převodem x/1 A pro CMD420 nebo x/5 A pro CMD421. Převod „n“ měřicích transformátorů (n = x/1 A resp. n = x/5 A) lze nastavit v rozsahu 1 až 2 000.
Na displeji je zobrazována jak naměřená hodnota proudu, tak nastavený převod transformátoru „n“. Skutečnou hodnotu proudu lze získat vynásobením těchto hodnot.
Zařízení CMD420/421 vyžadují pomocné napájecí napětí.
Aplikace
- Monitorování odběru proudu motorů čerpadel, výtahů, jeřábů, atp.
- Monitorování světelných nebo tepelných okruhů nebo dobíjecích stanic
- Monitorování nouzových světel
- Monitorování šroubových dopravníků např. v čističkách
- Odsávání prašných částí v dřevovýrobě
Funkce
Po připojení napájecího napětí je aktivováno zpoždění při spuštění t. Případné změny naměřené hodnoty v tomto časovém intervalu nemají vliv na spuštění ALARM relé. Zařízení je vybaveno dvěma samostatnými měřicími kanály (s možností nastavení nadproudu / podproudu). Když naměřená hodnota překročí hodnotu reakce (ALARM 1) nebo klesne pod nastavenou hodnotu reakce (ALARM 2), je aktivováno zpoždění reakce ton1/2. Jakmile uplyne toto zpoždění, sepnou relé ALARM a výstražné LED diody ALARM se rozsvítí. Jakmile naměřená hodnota klesne pod odpínací úroveň relé (tj. hodnotu reakce + hysterezi), je aktivováno zpoždění uvolnění toff. Po skončení tohoto zpoždění toff přepnou ALARM relé zpět do výchozího stavu. V případě, že je aktivována paměť poruchových stavů, zůstane ALARM relé ve stavu ALARM, dokud není tento stav změněn tlačítkem RESET.
Rozměry pouzdra XM420

Technické údaje
Izolace dle IEC 60664-1 / IEC 60664-3 | |
Jmenovité izolační napětí | AC 250 V |
---|---|
Jmenovité pulsní zkušební napětí | 6,0 kV |
Ochranné oddělení (zvýšená izolace) mezi | (A1,A2) - (k,l) - (11,12,14) - (21,22,24) |
Ochranné oddělení (zvýšená izolace) mezi | (k1,l1,k2,l2,k3,l3) - (11, 12, 14) |
Test dielektrika podle IEC61010-1 | 3 536 V |
Jmenovité izolační napětí | AC 250 V |
Jmenovité pulsní zkušební napětí | 4,0 kV |
Ochranné oddělení (zvýšená izolace) mezi | (k1,l1,k2,l2,k3,l3) - (A1,A2) - (21, 22, 24) |
Ochranné oddělení (zvýšená izolace) mezi | (11,12,14) - (21,22,24) |
Test dielektrika podle IEC61010-1 | 2 210 V |
Parametry napájení | |
Napájecí napětí US | viz údaje pro objednávku |
---|---|
Vlastní spotřeba | ≤ 4,0 VA |
Měřicí obvod | |
Měřicí rozsah (RMS), n=1 | CMD420: AC 0...1 A CMD421: AC 0...5 A |
---|---|
Jmenovitý kmitočet fn | 42...460 Hz |
Max. trvalé přetížení | CMD420: 2,0 A CMD421: 7,5 A |
Krátkodobé přetížení | CMD420: 5 A CMD421: 12 A |
Hodnoty reakce | |
Podproud Lo < I (ALARM 2), n=1 | CMD420: AC 0,1...1 A CMD421: AC 0,5...5 A |
---|---|
Nadproud Hi > I (ALARM 2), n=1 | CMD420: AC 0,1...1 A CMD421: AC 0,5...5 A |
Podproud Lo < I (VÝSTRAHA 1), n=1 | CMD420: AC 100...200% CMD421: AC 100...200% |
Nadproud Hi > I (VÝSTRAHA), n=1 | CMD420: AC 50...100% CMD421: AC 50...100% |
Nepřímé spojení (transformační převod) | CMD420: x/1 A CMD421: x/5 A |
Transformační poměr | 1...2 000 (od výrobce nastaveno 1) |
Přesnost měření proudu | ±5,0 % / ±2 digity (42...460 Hz) |
Hystereze proudu | 3...40 % (od výrobce nastaveno 15 %) |
Specifické časy | |
Zpoždění při spouštění t | 0...300 s (od výrobce nastaveno 0,5 s) |
---|---|
Zpoždění reakce ton1 | 0...300 s (od výrobce nastaveno 1,0 s) |
Zpoždění reakce ton2 | 0...300 s (od výrobce nastaveno 0,0 s) |
Zpoždění uvolnění toff | 0...300 s (od výrobce nastaveno 1,0 s) |
Doba reakce kontaktu tae pro proud | ≤ 130 ms |
Doba vybavení | tan = tae + ton1/2 |
Doba zotavení tb | ≤ 300 ms |
Zobrazení, paměť | |
Zobrazení | multifunkční LC displej, nepodsvětlený |
---|---|
Rozsah zobrazení měřicí rozsah × transformační poměr |
CMD420: AC 0...1 A × n CMS420: AC 0...5 A × n |
Paměť naměřených hodnot | 1 naměřená hodnota |
Heslo | Off / 0...999 (od výrobce nastaveno Off) |
Paměť chyb, ALARM relé | On / Off / Con (od výrobce nastaveno On) |
Spínací obvody | |
Spínací prvky | dvě relé (K1,K2) s 1 přepínacím kontaktem |
---|---|
Pracovní režim | N/C nebo N/O (od výrobce nastaveno N/O) |
Minimální zátěž kontaktu | 1 mA při AC/DC > 10 V |
Všeobecná data | |
Typ připojeni | viz. údaje pro objednávku |
---|---|
Pracovní teplota okolí | -25...55 °C |
Pracovní režim | trvalý provoz |
Montáž | v jakékoli pozici |
Stupeň krytí, vnitřní součásti (DIN EN 60529) | IP 30 |
Stupeň krytí, svorky (DIN EN 60529) | IP 20 |
Materiál pouzdra | polykarbonát |
Samozhášitelnost | UL94V-0 |
Rychlá montáž na DIN lištu | dle IEC 60715 |
Uchycení pomocí šroubů | 2 × M4 s montážní svorkou |
Hmotnost | ≤ 150 g |
Pouzdro | XM420 |
