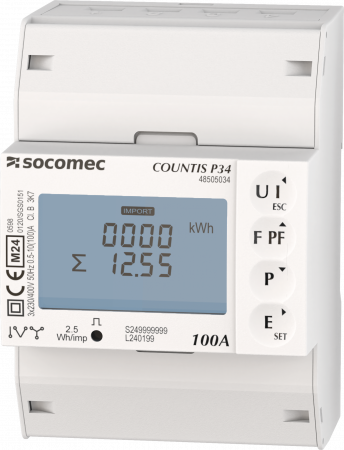

COUNTIS P3x - Modulární třífázové elektroměry – přímé měření, 100 A
Trojfázový modulární elektroměr pro přímé měření do 100 A.
Komunikace Modbus, M-Bus.
Ve shodě s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
Dotaz na produktPorovnat
Varianty k produktu COUNTIS P3x - Modulární třífázové elektroměry – přímé měření, 100 A (2)
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení z měřených přívodů.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 kWh.
Pulzní výstup 2: pevně 2,5Wh.
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E21 48503062 / E30 48503005
COUNTIS E22 48503049 / E31 48503006
COUNTIS E23 48503050 / E32 48503007
COUNTIS E24 48503051 / E33 48503012
/ E34 48503013
MID certifikace.
Montáž na DIN, velikost 4 moduly.
Napájení z měřených přívodů.
Pulzní výstup 1: 0.01 / 0.1 / 1 / 10 / 100 kWh.
Pulzní výstup 2: pevně 2,5Wh.
Použitelné pro typy měření: 1 fáze, 3 fáze, 3 fáze + N.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E15 48503045 / E25 48503052 / E35 48503025
COUNTIS E16 48503046 / E26 48503053 / E36 48503026
Popis výrobku
Funkce
COUNTIS P3x jsou třífázové modulární elektroměry, které umožňují zobrazování různých hodnot spotřeby a produkce energie a výkonu a dalších měřených veličiny přímo na podsvíceném LCD displeji. Umožňují přímé měření při proudu až 100 A a díky certifikátu MID jsou vhodné k subfakturaci.
Výhody
Kompaktní konstrukce
Pouze čtyři moduly stačí k měření třífázových zátěží až do 100 A, což šetří místo v elektrických rozváděčích.
Certifikát MID
Celá produktová řada vyhovuje směrnici MID a je tak zárukou přesnosti a spolehlivosti povinného měření pro účely vyúčtování energií. Certifikát pro „modul B+D“ potvrzuje, že konstrukce a výrobní proces těchto zařízení byl ověřen externí laboratoří.
Univerzální
- Provozní rozsah teplot -40 až +70 °C.
- Možnost připojení k jednofázové síti s odečtem spotřeby ve fázích.
Snadná integrace
Elektroměry COUNTIS P3x jsou standardně kompatibilní se softwarem pro monitoring spotřeby energie WEBVIEW. Díky automatické detekci elektroměru pro rychlou konfiguraci je velmi snadné začít se softwarem pracovat.
Přístup k němu zajišťuje brána DIRIS Digiware M-70 nebo D-70.
Více různých rozhraní
Elektroměry COUNTIS P3x mají následující
výbavu:
- Dva pulzní výstupy, které umožňují vysílat informace o spotřebě energie ve formě pulzů.
- Komunikační výstup RS485 (MODBUS RTU) nebo M-BUS, který umožňuje dálkové čtení veškerých dat prostřednictvím komunikačního protokolu.
- Digitální vstup pro řízení 2 tarifů nebo až 4 tarifů přes komunikační rozhraní pro účely rozlišení spotřeby podle zúčtovacích období.
Technické údaje
| Měření proudu (TRMS) | ||
| Typ | Třífázové – přímé měření, 100 A | |
|---|---|---|
| Max. spotřeba | 3 VA | |
| Přechodné přetížení | 30 Imax 10 ms | |
| Spouštěcí proud (Ist) | 0,04 A | |
| Bázový proud (Ib) | 10 A | |
| Minimální proud (Imin) | 0,5 A | |
| Maximální proud (Imax) | 100 A | |
| Měření napětí (TRMS) | ||
| Kategorie přepětí | 300 V CAT III – UC1 dle normy IEC 61010-1 | |
| Střídavé napětí (Un) | 400 V, kategorie přepětí III | |
| Rozsah napětí | 320–480 VAC | |
| Frekvence | 45–55 Hz (MID), 45–65 Hz (IEC) | |
| Krátkodobá odolnost vůči přepětí | 4 kV (1 minuta), 6 kV (1,2 μs) | |
| Přesnost měření | ||
| U,V / I / F / P,Q,S / PF | 0,5 % / 1 % / 0,2 % / 1 % / 1 % in dle normy IEC 61557-12 | |
| Aktivní energie | Třída B dle normy EN 50470-1/3 Třída 1 dle normy IEC 62053-21 |
|
| Jalová energie | Třída 2 dle normy IEC 62053-23 | |
| Správa tarifů | 2 tarify přes digitální vstup 0–230 V 4 tarify přes komunikační rozhraní |
|
| Napájení | ||
| Pomocný napájecí zdroj | Vlastní napájení | |
| Pulzní výstup | ||
| Počet | 2 | |
| Typ optočlenu | 5–27 VDC – 27 mA max. | |
| Délka pulzu | 60 / 100 / 200 ms | |
| Pulzní výstup 1 | Možnost konfigurace: 0,01 / 0,1 / 1 / 10 / 100 kWh na pulz |
|
| Pulzní výstup 2 | pevné nastavení na 2,5 Wh/pulz | |
| Prostředí | ||
| Provozní teplota | -40 až +70 °C | |
| Teplota skladování | -40 až +75 °C | |
| Relativní vlhkost | 0 až 95 % (bez kondenzace) | |
| Komunikace | P34 | P36 |
| Datové spojení | RS485 | EN 13757-2 |
| Typ | 2 žíly, half duplex | 2 žíly, half duplex |
| Protokol | Modbus RTU | M-BUS |
| Rychlost | 2,4 / 4,8 / 9,6 / 19,2 / 38,4 kbps |
300 / 600 / 1,2 k / 2,4 k / 4,8 k / 9,6 kbps |
