CP9xxi - řada řídicích dotykových panelů
Dotykový panel pro dohled a ovládání technologií v průmyslu

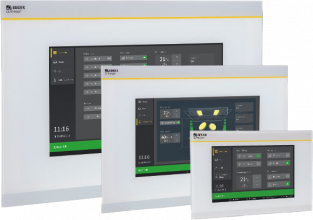

Multifunkční dotykový panel a převodník řady CP900 slučuje celou řadu komunikačních rozhraní do jednoho přístroje a je určen zejména pro monitoring stavu důležitých rozvodů a technologií v průmyslových provozech, a to včetně vizualizace a signalizace alarmů.
Dostupnost: Na dotaz
Vybrat variantu (4)
Dotaz na produktPorovnat
Ing. Jan Šenberger
Technicko-obchodní specialista zařízení pro kontrolu elektrické bezpečnosti BENDER PRŮMYSL.
Varianty k produktu CP9xxi - řada řídicích dotykových panelů (4)
Dotykový panel
CP907-I COMPLETE indoorMonitor stavu systémů Bender s web displejem 7” a gateway TCP/IP
do panelu/dveří, hl. 65 mm
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
DC 24 V, < 15 W
Doporučené napájení: CP-D/24/2,5 (1SVR427044R0200)
IP54 (zepředu)
CP907-I š.226 x v.144 x h.65 mm
výřez do panelu 215 x 124 mm
do panelu/dveří, hl. 65 mm
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
DC 24 V, < 15 W
Doporučené napájení: CP-D/24/2,5 (1SVR427044R0200)
IP54 (zepředu)
CP907-I š.226 x v.144 x h.65 mm
výřez do panelu 215 x 124 mm
Dotykový panel
CP907-I COMPLETE inwallMonitor stavu systémů Bender s web displejem 7” a gateway TCP/IP
pod omítku, hl. 78 mm
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
DC 24 V, < 15 W
Doporučené napájení: CP-D/24/2,5 (1SVR427044R0200)
IP54 (zepředu)
CP907-I š.226 x v.144 x h.78 mm
rozměry skříně pro zabudování do zdi: 216 x 128 x 75 mm
rozměry skříně pro instalaci na stěnu: 229 x 173 x 90 mm
pod omítku, hl. 78 mm
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
DC 24 V, < 15 W
Doporučené napájení: CP-D/24/2,5 (1SVR427044R0200)
IP54 (zepředu)
CP907-I š.226 x v.144 x h.78 mm
rozměry skříně pro zabudování do zdi: 216 x 128 x 75 mm
rozměry skříně pro instalaci na stěnu: 229 x 173 x 90 mm
Dotykový panel
CP915-I COMPLETE greyMonitor stavu systémů Bender s web displejem 15,6” a gateway TCP/IP
šedá
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
AC 100… 240 V
IP54 (zepředu)
CP915-I š.505 x v.350 x h.92 mm
rozměry skříně pro zabudování do zdi: 461 x 306 x 92 mm
rozměry skříně pro instalaci na stěnu: 511 x 356 x 120 mm
šedá
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
AC 100… 240 V
IP54 (zepředu)
CP915-I š.505 x v.350 x h.92 mm
rozměry skříně pro zabudování do zdi: 461 x 306 x 92 mm
rozměry skříně pro instalaci na stěnu: 511 x 356 x 120 mm
Dotykový panel
CP915-I COMPLETE whiteMonitor stavu systémů Bender s web displejem 15,6” a gateway TCP/IP
bílá
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
AC 100… 240 V
IP54 (zepředu)
CP915-I š.505 x v.350 x h.92 mm
rozměry skříně pro zabudování do zdi: 461 x 306 x 92 mm
rozměry skříně pro instalaci na stěnu: 511 x 356 x 120 mm
bílá
COMTRAXX® řada CP9…-I
interfaces: BMS internal; BCOM internal; TCP/IP; Modbus TCP; Modbus RTU
AC 100… 240 V
IP54 (zepředu)
CP915-I š.505 x v.350 x h.92 mm
rozměry skříně pro zabudování do zdi: 461 x 306 x 92 mm
rozměry skříně pro instalaci na stěnu: 511 x 356 x 120 mm
Volitelné příslušenství k CP9xxi - řada řídicích dotykových panelů
Příslušenství

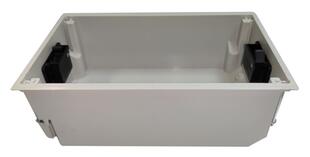

CP907 montážní krabice pro zapuštění do zdi
Příslušenství

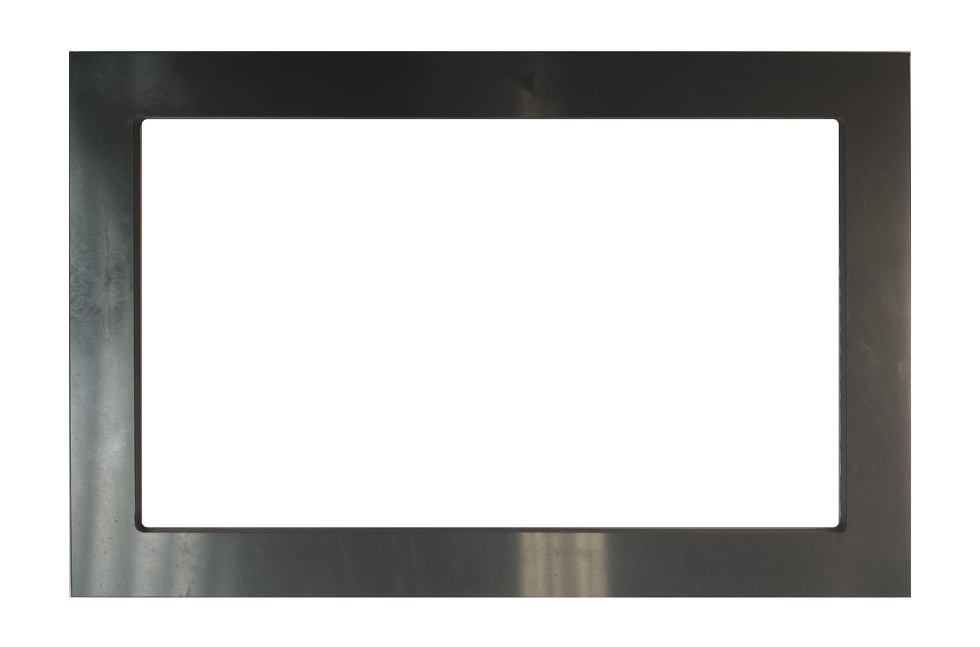

CP907 adaptérPlastový rámeček pro montáž do panelu
Příslušenství

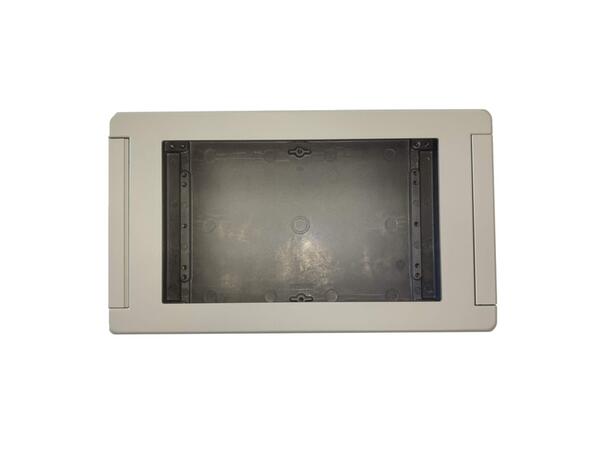

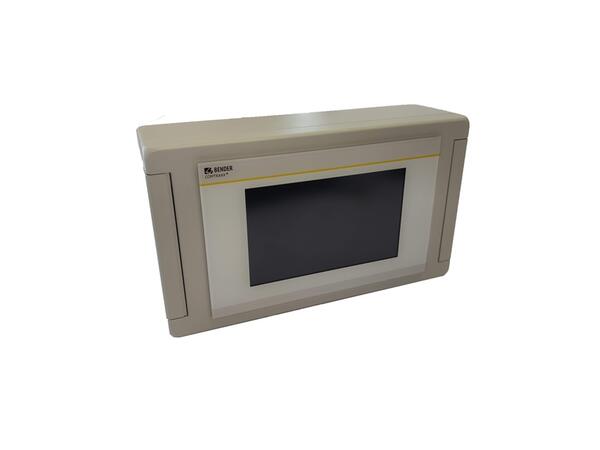

CP907 montážní hliníková krabice na povrchHliníková montážní krabice pro instalaci na povrch
Nastavení a ověření přístrojů BENDER
Nastaveni - CP915-IPopis výrobku

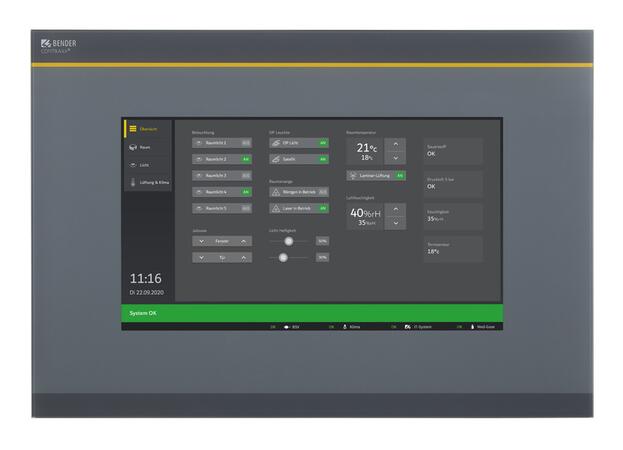

- Uživatelsky přívětivý dotykový signalizační panel pro aplikace v průmyslu
- Displej o velikosti 7", 15,6" nebo 24" s tvrzeným a antireflexním sklem
- Velmi kvalitní zobrazení s vysokým kontrastem, velkým rozlišením a širokým pozorovacím úhlem
- Jednoduché ovládání
- Doplňující informace pro technický personál
- Optická a akustická signalizace v případě alarmů nebo událostí
- Jasná struktura menu se srozumitelnými interaktivními symboly
- Jasně označené bezpečnostní funkce
- Možnost vložit grafické plány nebo fotografie
- Jednoduchá integrace externích zařízení
- Tichý provoz - zařízení neobsahuje ventilátory
- Snadné čištění a dezinfekce díky stupni krytí IP54
- Skleněné provedení s možností antibakteriální čelní fólie
- Bezšroubová montáž čelní desky
Rozšířené informace
Vlastnosti
Rozhraní mezi lidmi a stroji hrají zásadní roli při správném vyhodnocení vzniklých alarmů a ovládání klíčových technologií. Takovým rozhraním je i řídicí dotykový panel CP9xx, jehož úkolem je vydávat vizuální a akustické poplachy a přeměnit informace z monitorovaného systému na srozumitelné pokyny pro obsluhu a personál. To je důležité zejména v kritických provozních situacích. Ovládací panel CP9xx nabízí uživateli řešení, které splňuje požadavky moderních průmyslových areálů a komerčních budov.
Integrací technických zařízení do jediného panelu lze snadno vytvořit technické monitorovací centrum. Velkou výhodnou jsou široké diagnostické možnosti díky kompletnímu přehledu o stavu systému z jednoho bodu prostřednictvím webového prohlížeče doplněného o záznamníky dat a paměť historie.
Aplikace
Monitorování, provoz a zobrazení:
- neuzemněné (IT) rozvody napájení,
- klimatizační systémy a ventilace,
- osvětlení místnosti,
- speciální napájecí systémy, jako např. doplňující bezpečnostní napájení nebo systémy UPS,
- signalizace stavu medicínských plynů,
- osvětlení operačního stolu,
- další systémy od různých výrobců.
Systém nabízí řadu možností integrace digitálních a analogových vstupů / výstupů s různým provozním napětím, výkonem, měřicími signály nebo speciálními funkcemi pro zobrazení a aktivaci alarmu a/nebo pro ovládání klíčových technologií a rozvodů.
Přístroj umožňuje komunikaci v rámci řady průmyslových rozhraní, jako například:
Výsledkem je všestranný systém, který je jak modulární, tak flexibilní, a který může být snadno upraven, rozšiřován nebo připojen k novým technologiím.
Specifické provedení dle požadavku zákazníka
Každý panel může být individuálně vyroben a přizpůsoben požadavkům uživatele. Přizpůsobení zahrnuje nastavení parametrů jako je zadání mezních hodnot, specifikace jednotlivých uživatelských textů i úprava konfigurace systému. Dodávku řídicích panelů CP9xx lze dále doplnit o příslušenství dle specifikace zákazníka, jako např.
- dokovací stanice pro dálkové ovladače operačního stolu,
- interkomové systémy,
- ovládací prvky světel operačního sálu,
- programovatelná podsvícená klávesnice,
- digitální / analogové vstupy / výstupy pro instalaci do rozváděčů nebo ovládacích skříní,
- zpracování dat ze systémů třetích stran,
- vestavba a zabudování zařízení třetích stran apod.

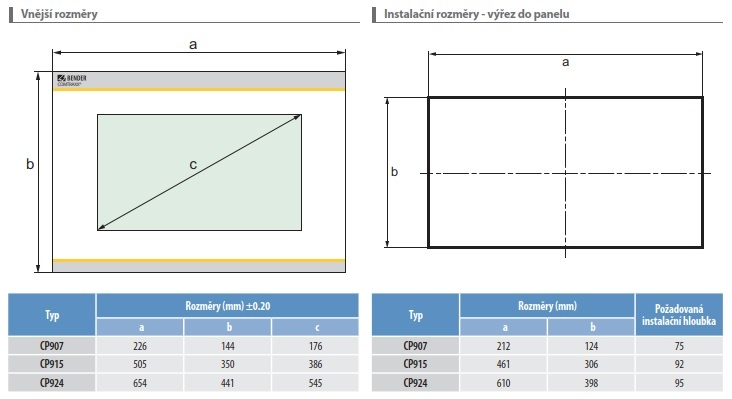

Rozměry ovládacích panelů CP90x
Technické údaje
| Izolace podle IEC 60664-1, provedení CP907 | |
| Jmenovité napětí izolace | 50 V |
|---|---|
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Jmenovité impulzní výdržné napětí | 800 V |
| Izolace podle IEC 60664-1, provedení CP915 a CP924 | |
| Jmenovité napětí izolace | AC 250 V |
|---|---|
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Jmenovité impulzní výdržné napětí | 4 kV |
| Parametry napájení CP 907, svorkovnice (A1/+; A2/-) | |
| Napájecí napětí US | DC 24 V |
|---|---|
| Tolerance US | ±20 % |
| Vlastní spotřeba při DC 24 V | < 15 W |
| Napájení prostřednictvím PoE (pouze CP907) | |
| Napájecí napětí US | DC 48 V |
|---|---|
| Tolerance US | -25...+15 % |
| Vlastní spotřeba při PoE | < 15 W |
| Parametry napájení CP 915/CP924 svorkovnice (L1; N) | |
| Napájecí napětí US z externího zdroje |
AC 100...240 V |
|---|---|
| Tolerance US | -15...+10 % |
| Frekvenční rozsah US | 50...60 Hz |
| Vlastní spotřeba při AC 230 V | < 30 W (CP915)/< 55 W (CP924) |
| Zobrazení, ovládání | |
| Úhlopříčka TFT dotykového displeje | CP907: 7" CP915: 15,6" CP924: 24" |
|---|---|
| Rozlišení (počet pixelů) | CP907: 800 x 480 CP915: 1366 x 768 CP924: 1920 x 1080 |
| Jas (cd/m2) | 300 |
| Kontrast (typicky) | CP907: 300:1 CP915: 400:1 CP924: 5000:1 |
| Zorný úhel | CP907: 70°/70° CP915: 80°/70° CP924: 89°/89° |
| Počet barev | CP907: 262 000 CP915: 16,7 milionu CP924: 16,7 milionu |
| Podsvětlení | LED |
| Paměť | |
| Nastavení e-mailu | max. 250 záznamů |
|---|---|
| Individuální texty | 1200 textů, každý se 100 znaky |
| Počet zobrazených zařízení | 247 |
| Počet datových bodů zařízení třetích stran na Modbus TCP a Modbus RTU | 50 |
| Počet datových záznamníků | 30 |
| Počet datových záznamů každého záznamníku | 10000 |
| Počet záznamů v historii událostí | 1000 |
| Vizualizace | |
| Počet stránek | 20 |
|---|---|
| Velikost obrázku na pozadí | max. 3 MB/obrázek, max. 50 MB celkem |
| Rozhraní | |
| Ethernet | |
|---|---|
| Konektor | RJ45 |
| Přenosová rychlost | 10/100 Mbit/s, autodetekce |
| DHCP | zapnuté/vypnuté (zapnuté)* |
| Toff (DHCP) | 5...60 s (30 s)* |
| IP adresa | nnn.nnn.nnn.nnn, (192.168.0.254)*, dostupné také přes 169.254.0.1 |
| Maska podstítě | nnn.nnn.nnn.nnn (255.255.0.0)* |
| Protokoly (závislé na vybraném funkčním modulu) | TCP/IP, Modbus RTU, Modbus TCP, DHCP, SMTP, NTP |
| BCOM | |
| Rozhraní/protokol | Ethernet/BCOM |
| BCOM adresa podsystému | 1...255 (1)* |
| BCOM adresa zařízení | 1...255 (2)* |
| USB | |
| Verze | USB 2, standard A |
| Počet rozhraní | 2 |
| Přenosová rychlost | 480 Mbit/s |
| Modbus TCP | |
| Rozhraní/protokol | Ethernet/Modbus TCP |
| Pracovní režim | klient pro analyzátory PEM a zařízení třetích stran |
| Režim | server pro přístup k obrazům procesů a příkazům pro řízení Modbus |
| Počet paralelních klientů | max. 8 |
| SNMP | |
| Verze | 1, 2c, 3 |
| Podporovaná zařízení | Možné dotazy ke všem zařízením/kanálům (bez funkce trap) |
| BMS bus | |
| Rozhraní/protokol | RS-485/BMS interní |
| Pracovní režim | master/slave (master)* |
| Přenosová rychlost | 9,6 kbit/s |
| Délka kabelu | ≤ 1200 m |
| Doporučený kabel | J-Y(St)Y min. 2x0,8, kroucený pár, stíněný, jedna strana stínění připojena k PE |
| Připojení | svorky ABMS, BBMS |
| Zakončovací odpor | 120 Ω (0,25 W), interní DIP přepínač |
| Adresa zařízení | 1…99 (1)* |
| Modbus RTU | |
| Rozhraní/protokol | RS-485/Modbus RTU |
| Pracovní režim | master |
| Přenosová rychlost | 9,6...57,6 kbit/s |
| Délka kabelu | ≤ 1200 m |
| Doporučený kabel | J-Y(St)Y min. 2x0,8, kroucený pár, stíněný, jedna strana stínění připojena k PE |
| Připojení | svorky AMB, BMB |
| Zakončovací odpor | 120 Ω (0,25 W), interní DIP přepínač |
| Rozsah podporovaných slave adres zařízení Modbus RTU | 2...247 |
| Digitální vstupy | |
| Počet vstupů | 12 |
|---|---|
| Galvanické oddělení |  Ano |
| Pracovní režim | aktivní - vysoký nebo aktivní - nízký, nastavitelné pro každý vstup |
| Tovární nastavení | aktivní - vysoký |
| Napěťový rozsah (vysoký) | AC/DC 10...30 V |
| Napěťový rozsah (nízký) | AC/DC 0...2 V |
| Připojení | svorky 1,1....12,12 |
| Maximální délka kabelu | < 1000 m |
| Spínací prvky | |
| Počet | 1 přepínací kontakt |
|---|---|
| Pracovní režim | n.c./n.o. |
| Akustická signalizace (bzučák) | |
| Akustické upozornění | může být ztišeno, opět aktivováno při nové události |
|---|---|
| Interval | nastavitelná |
| Frekvence | nastavitelná |
| Opakování hlášení | nastavitelná |
| Audio rozhraní (pouze pro CP915 a CP924) | |
| Line IN | STEREO vstup, zdířka 3,5 mm |
|---|---|
| Line OUT | STEREO výstup pro přehrávací zařízení, zdířka 3,5 mm |
| Klimatické podmínky, EMC | |
| EMC | IEC 61326-1 |
|---|---|
| Rozsah pracovních teplot | |
| CP907 | -10…+55 °C |
| CP915, CP914 | -10…+50 °C |
| Všeobecná data | |
| Pracovní režim | trvalý provoz |
|---|---|
| Montáž | dle orientace displeje |
| Stupeň krytí - z čelní strany | IP50 |
| Stupeň krytí - ze zadní strany | IP20 |
| Třída hořlavosti | UL94 V-0 |
| Rozměry (š x v x h) | CP907: 226 x 144 x 78 mm CP915: 505 x 350 x 92 mm CP924: 654 x 441 x 100 mm |
| Hmotnost | CP907: cca 1,1 kg CP915: cca 6,1 kg CP924: cca 9,1 kg |
()* Tovární nastavení
